Рабочее колесо (импеллер) является наиболее важной частью любой турбомашины с точки зрения гидродинамики/аэродинамики. Этот обманчиво сложный компонент передает энергию от двигателя текучей среде и генерирует критически важные поток, давление и вакуум, необходимые в сферах от реактивных двигателей до медицинских вентиляторов. Производительность всей системы зависит от геометрической точности, качества поверхности и структурных характеристик рабочего колеса. Именно эта задача делает обработку импеллеров одной из самых сложных областей производства, и именно поэтому технология 5-осевой обработки стала стандартом.
Отказ от традиционных методов или даже от обычной 3-осевой обработки больше не является опцией для производства высокопроизводительных импеллеров. Цель этого блога — объяснить инженерные задачи, бизнес-преимущества и обусловленную рыночным спросом необходимость использования технологии 5-осевого ЧПУ для изготовления высокоточных деталей импеллеров.
С инженерной точки зрения, импеллер является кошмаром для инженера, так как он представляет собой недоступность и сложность. В частности, конструкция импеллера сталкивается со следующим:
Сложные свободные формы:Обычно имеет сложные, составные кривизны (профиль крыла) для улучшения потока жидкости и минимизации потерь энергии.
Поднутрения и недоступные зоны:Каналы между лопатками длинные и узкие и часто имеют краевые поднутрения, которые недоступны для обычного инструмента на 3-осевом станке.
Тонкостенность:Во многих случаях лопатки делаются очень тонкими для уменьшения веса и инерции. Это создает проблемы вибрации и деформации при обработке лопаток.
Экстремальные допуски и качество поверхностиОтносительно небольшие отклонения от заданной геометрии или качества поверхности могут вызвать кавитацию и турбулентность, что снижает производительность и может привести к поломке.
Обычные методы обработки требуют множества установок и приспособлений для доступа ко всем необходимым углам. Каждая установка вносит потенциальную ошибку, приводящую к несоосности и, в конечном итоге, к накоплению допусков, что может снизить эффективность или в некоторых случаях сделать их неработоспособными.
Наконец, рабочее резюме каждого из преимуществ 5-осевой синхронной обработки дает решение этих проблем. Станок с ЧПУ 5-осевой обработки может одновременно перемещать деталь по 3 линейным осям (X, Y, Z) и 2 вращательным осям (A и B). В этом случае обработка сложных импеллеров на ЧПУ становится совершенно иным процессом.
Наиболее значительным преимуществом дляпрецизионного производства импеллеровявляется возможность обработки всей детали за один зажим. Станок может уникальным образом расположить заготовку импеллера под оптимальным углом для поддержания перпендикулярности режущего инструмента к сложной поверхности лопатки. Использование одной установки устраняет накопление погрешностей от переустановок и обеспечивает идеальное выравнивание ступицы, лопаток и, если применимо, кожуха — и это ключ к точной обработке импеллеров.
Использование вращательных осей позволяет наклонять деталь так, чтобы можно было использовать более короткий режущий инструмент для работы в узких, глубоких проходах между лопатками. Использование более короткого инструмента значительно повышает жесткость и, следовательно, устраняет вибрацию (дребезг). Это очень важно для:
Обработки тонкостенных лопаток импеллера без их деформации и сохранения размерной точности.
Получения более качественной поверхности профилей лопаток, что важно для гидро- и аэродинамической эффективности.
Сложное 5-осевое контурное фрезерование позволяет инструменту иметь постоянную нагрузку на стружку и наилучшие условия резания, тем самым продлевая срок службы инструмента и обеспечивая стабильные результаты для всей партии.

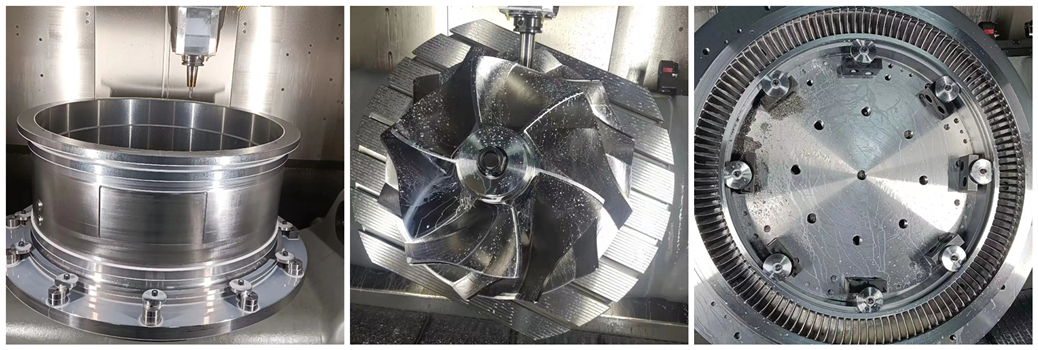

Будь то импеллер турбомашины для ракетного двигателя из жаропрочного суперсплава, такого как Инконель, колесо компрессора для автомобильного турбокомпрессора из высокопрочного алюминия или импеллер медицинского устройства из биосовместимого титана, 5-осевой ЧПУ-станок может справиться со всем. Один и тот же станок, выполняющий черновую обработку с интенсивным съемом материала, может также выполнять тонкие и деликатные чистовые проходы, обеспечивая невероятную гибкость для изготовления импеллеров по индивидуальным требованиям.
Инвестиции в 5-осевую обработку импеллеров — это не просто инженерное решение, это может стать бизнес-решением.
Снижение совокупной стоимости владения (TCO):5-осевой станок имеет более высокую цену приобретения, но он может снизить затраты на оплату труда (меньше установок), затраты на брак (лучшая точность) и вторичную обработку (часто метод «сделано за один раз»). Эти факторы значительно снижают стоимость детали при высокообъемном прецизионном производстве.
Сокращение времени вывода на рынок:5-осевая обработка может сократить время производственного цикла благодаря возможности обработки за одну установку. Это скрытое преимущество позволяет компаниям быстрее разрабатывать и тестировать новые конструкции и, в конечном итоге, быстрее выводить продукцию на рынок — что особенно важно на рынках автомобилестроения и авиакосмической промышленности.
Внедрение новых конструкций5-осевая обработка открывает новые возможности для инженеров по проектированию импеллеров со сложными, высокоэффективными геометриями, которые ранее считались невозможными или могли быть изготовлены только с высокими затратами. Это приводит к инновациям продуктов для получения конкурентного преимущества.
Упрощение цепочки поставок и определенность:Используя производителя, специализирующегося на обработке импеллеров на ЧПУ, вы получаете надежный источник критически важных деталей. Это снижает сложность вашей цепочки поставок и уменьшает риски. Не говоря уже о высоком качестве и своевременной поставке деталей.
Существует несколько отраслей с высокими рисками, которые используют высокопроизводительные механически обработанные импеллеры для высокопроизводительных применений.
Авиакосмическая промышленность и оборонная промышленность:Эта отрасль использует компоненты турбомашин для реактивных двигателей, вспомогательных силовых установок (ВСУ), систем кондиционирования воздуха и т.д. Авиакосмические импеллеры должны работать в условиях высоких напряжений и температур, что требует идеальных производственных допусков и использования экзотических материалов.
Автомобильная промышленность и автоспорт:Импеллеры используются в колесах компрессоров турбокомпрессоров для повышения производительности двигателя, а также в насосах охлаждающей жидкости электромобилей. Эти импеллеры должны работать на высоких скоростях и, следовательно, требуют высокоскоростной обработки для поддержания баланса и долговечности.
Медицина и науки о жизни:Импеллеры используются в вентиляторах легких, аппаратах для диализа и кровяных насосах. Эти медицинские устройства требуют прецизионно обработанных импеллеров из биосовместимых материалов, отличного качества поверхности для минимизации роста бактерий и, прежде всего, надежной работы каждый раз.
Выбор производителя для вашего импеллераПрочные, эффективные, долговечные импеллеры для систем в нефтегазовой, химической промышленности и HVAC создают более надежный путь для производства.
Проверенный опыт в производстве сложных форм свободной поверхности.
Инженеры со знаниями в области гидродинамики/аэродинамики имеют решающее значение для предоставления информации и рекомендаций по технологичности конструкции (DFM), чтобы оптимизировать конструкцию вашего импеллера как по производительности, так и по возможности изготовления.Передовые возможности 5-осевой обработки:
Без внутрипроизводственного контроля и полнофункционального измерительного оборудования (КИМ) будет сложно проверить, что каждый критический размер на ваших прецизионно обработанных лопатках и роторах действительно точен.Инженерный опыт:
Развитие технологии 5-осевого ЧПУ позволило эволюционировать импеллерам от простых гребных колес к высокотехнологичным компонентам с профилем крыла. Переход от 5-осевой обработки импеллеров как области экспертизы к стандарту для производства высокоценных, надежных компонентов, ожидаемых от современных технологий, является уникальным. Это единственный процесс, способный превратить высокие инженерные замыслы в коммерческую производственную реальность.Формальный контроль качества:
Проектируете ли вы новейшую турбинную технологию?
свяжитесь с намиПозвоните в Falcon CNC Swissчтобы увидеть, как наш процесс 5-осевой прецизионной обработки может оживить существующие и будущие продукты импеллеров и роторов с точностью и скоростью. Запросите расчет стоимости сегодня и убедитесь в преимуществах, которые дает наш опыт.
