В электронике корпус — это гораздо больше, чем просто ящик. Это первая линия защиты. Это требование конструкции для терморегулирования. Это экран от электромагнитных помех. И это физический интерфейс между технологией и пользователем. Хотя многие электронные корпуса являются стандартными деталями, которые можно быстро внедрить, они не адаптированы специально под изделие, поэтому в их конструкции приходится идти на компромиссы. Индивидуальные электронные корпуса — не роскошь, когда изделие отличается высокой производительностью, прочностью и/или коммерческой уникальностью; это инженерное требование.
В этом документе рассматриваются обоснования конструкциииндивидуальных электронных корпусови почему CNC-обработка стала признанным методом изготовления высоконадёжных корпусов для прототипов и серийного производства.
Стандартные корпуса изначально спроектированы для самого общего применения. Это автоматически означает, что они не предназначены для конкретного случая. Ограничения касаются следующих аспектов:
У них нет точной геометрии рёбер, рисунков вентиляционных отверстий, внутренних вентиляционных каналов и т.д., необходимых для оптимального конвективного или кондуктивного охлаждения.Терморегулирование нарушено:
Для эффективного экранирования корпуса от электромагнитных помех необходим непрерывный контакт по всей поверхности сопрягаемых деталей. Это практически невозможно получить при модификации стандартных коробок.Экранирование от ЭМП и РФП общего назначения:
Пользователь ограничен материалами, выбранными поставщиком, которые могут не обеспечивать правильное соотношение прочности и веса, химическую стойкость или диэлектрические свойства, подходящие для данного конкретного применения.Неоднородность материала:
При изменении структуры, например, при создании больших отверстий в стандартной коробке, в конструкции, несущей нагрузку, возникают концентраторы напряжений.Слабые места конструкции:
Прибегая к индивидуальным электронным корпусам, можно получить полный контроль над каждым активным параметром конструкции. Таким образом, весь корпус может быть спроектирован с учётом функций и требований окружающей среды, специфичных для данного изделия.
Тепло — враг надёжности в электронике. Индивидуальный алюминиевый корпус может быть изготовлен со встроенными радиаторами, поверхности которых точно соответствуют тепловому следу печатной платы. CNC-обработка позволяет создавать сложные внутренние структуры радиаторов для жидкостного охлаждения, оптимальные рисунки вентиляционных отверстий, не ухудшающие защиту от проникновения, и идеальную плоскостность для максимальной теплопередачи от электроники к шасси. Такой уровень терморегулирования в электронике невозможен при использовании общих решений.
В нашу эпоху межкоммуникаций устройство не должно быть восприимчивым к ЭМП и не должно создавать ЭМП при работе. Экранированные от ЭМП корпуса должны обладать эффектом клетки Фарадея. Прецизионная CNC-обработка обеспечивает полную плоскостность фланцевой области, где крышка соединяется с основанием, что позволяет эффективно уплотнять её токопроводящей прокладкой. Конструктивные особенности, такие как канавки типа «нож» для уплотнительных прокладок, места под винты и т.д., обрабатываются с допусками, не оставляющими зазоров для утечки излучения. Такая конструкция необходима для корпусов медицинских приборов, авиационной электроники и коммуникационного оборудования.

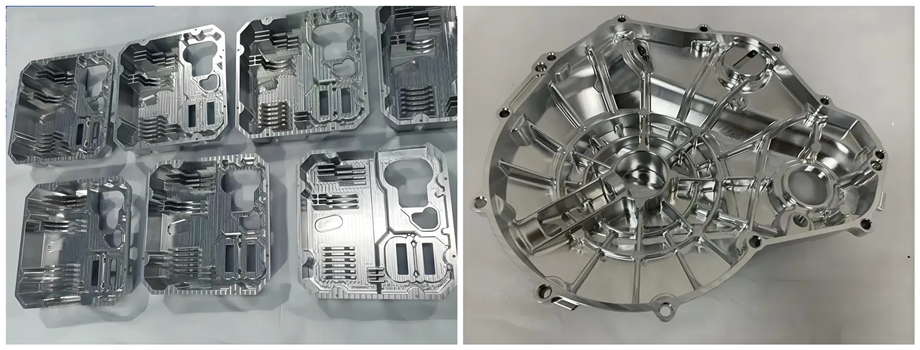

Будь то портативное устройство, которое пользователь роняет, или датчик, установленный на вибрирующей машине, корпуса должны быть прочными. Корпуса, обработанные на CNC, вырезаются из цельного куска материала (заготовки), что придаёт им прочность и жёсткость, значительно превосходящие штампованный металл или литой пластик. Эти прочные характеристики могут быть спроектированы непосредственно в корпусе: армированные монтажные бобышки для печатных плат, утолщённые стенки вокруг разъёмов, стратегически размещённые рёбра жёсткости и т.д. — всё это обеспечивает долговечность электронных корпусов.
Индивидуальный электронный корпус позволяет учесть интегрируемые компоненты. Разъёмы, дисплеи и кнопки могут быть установлены точно, обеспечивая идеальное выравнивание. Финишная обработка поверхности металла (будь то шлифовка, матирование пескоструйной обработкой, полировка логотипов) может быть подобрана для придания изделию высокого класса и коммерческой привлекательности. Такое бесшовное сочетание формы и функции отличает профессиональные конструкции электронных корпусов.
Существуют различные способы изготовления корпусов. Нодаёт уникальное сочетание жизнеспособности, точности и возможностей по материалам, что делает её идеальной как для прототипирования, так и для производства.прецизионная CNC-обработка
В отличие от литья пластмасс под давлением, требующего дорогостоящей оснастки для каждого материала, CNC может работать с огромным разнообразием. Индивидуальные алюминиевые корпуса весьма популярны благодаря отличной прочности, лёгкости и теплопроводности. Для некоторых применений можно выбирать небольшие размеры, которые при необходимости допускают дополнительную обработку. Более жёсткие допуски, обеспечиваемые этим обработанным металлом, дают весьма желательные результаты — можно рассмотреть индивидуальные алюминиевые корпуса, известные своей высокой прочностью, лёгкостью и отличной теплопроводностью. Для суровых условий благодаря их превосходной коррозионной стойкости и высокой прочности они используются для изготовления других изделий, таких как моторы в масляной среде или двигатели эконом-класса с некоторыми новыми механизмами. Защитные материалы с точки зрения химической стойкости имеют то же качество, что и алюминий, но менее склонны к электролизу на гомогенные пластины, что расширяет их применение в мягких средах или полумягких продуктах, используемых в качестве заготовок.Непревзойдённый выбор материалов:

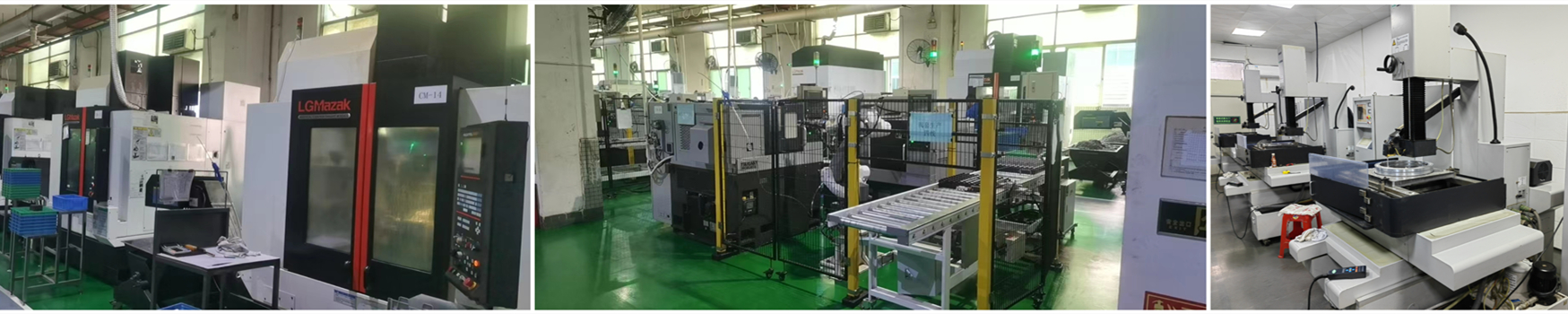

Тот же корпус электроники, преимущество которого заключается в прототипировании, может быть использован для серийных изделий. Благодаря многопаллетным и многоцелевым обрабатывающим центрам и контролируемым последовательностям работ, производственные мощности, такие как Falcon CNC Swiss, могут экономично изготавливать малотиражные электронные корпуса, а затем переходить к крупносерийному производству, обеспечивая непрерывность и постоянное качество.От прототипа к серийному производству:
CNC-обработка, как правило, позволяет выдерживать допуски ±0,001 дюйма (±0,025 мм). Это имеет большое значение для успешной реализации таких функций, как установка вставных разъёмов, охлаждающие каналы, эффективные взаимосвязанные рабочие элементы, позволяющие интегрировать высококачественные, мягкие процессы вместе с ремонтопригодностью, с небольшими блоками сложных вставок для материалов, полученных полуэлектрическими методами и т.д. (размер 0,045 дюйма, для обеспечения износостойкости при циклических рабочих поверхностях). Это впоследствии помогает сократить время изготовления, но не отменяет необходимости вложения времени в проектирование каждого изделия, выходящего с линии, обеспечивая эффективную гарантию того, что все взаимозаменяемые стандартные блоки будут идентичны.Экстремальная точность. Сверхжёсткие допуски:
Чтобы в полной мере использовать преимущества CNC для качества продукции, инженер-конструктор должен учитывать конструкцию с точки зрения производства:
Слишком тонкие стенки могут деформироваться при обработке; поэтому необходимо обеспечить минимальную толщину без стандартных допусков. Рекомендуется 0,040 дюйма (алюминий), если тонкие стенки допустимы при условии равномерной прочности, но лучше 0,080 дюйма (пластик).Толстые стенки:
Все металлорежущие инструменты имеют круглую кромку, поэтому необходимо избегать острых углов 90° во внутренних углах.Внутренние углы:
Все логотипы, надписи и прочие элементы не должны существенно влиять на улучшение электронного изделия при выполнении необходимых CNC-операций.Текст и логотипы:
Учитывайте стандартные размеры винтов; для резьбы в мягких материалах рекомендуется использовать вставки, чтобы избежать износа при частом использовании.Интеграция аппаратного обеспечения:
Индивидуальные электронные корпуса требуются практически во всех отраслях:
Корпуса для авионики, связи и навигационного оборудования, которые должны выдерживать очень высокие перегрузки, температуры и обладать хорошим экранированием от ЭМП.Космос и оборона:
Корпуса для диагностического оборудования, портативных мониторов и хирургических инструментов, требующие биосовместимости, лёгкости стерилизации (например, однородные гладкие поверхности без щелей) и высокой надёжности.Корпуса медицинских приборов:
Стоечные шасси для систем управления, корпуса датчиков для суровых производственных сред, корпуса роботов, устойчивые к ударам и долговечные.Промышленная автоматика:
Радиочастотные корпуса, компоненты базовых станций, требующие точного контроля импедансов и высокой степени рассеивания тепла.Телекоммуникации:
Использование индивидуальных электронных корпусов — это стратегическое решение, повышающее производительность, надёжность и рыночную привлекательность ваших изделий. Выбирая производителя с опытом в прецизионной CNC-обработке, вы получаете непревзойдённую возможность воплотить самые строгие и требовательные конструкторские идеи в реальность.
В Falcon CNC Swiss наш инженерный опыт сочетается с передовыми производственными технологиями, обеспечивая изготовление корпусов в точном соответствии со спецификациями и на долгий срок. От прототипов электронных корпусов до полномасштабного серийного CNC-производства мы поставляем качество и постоянство, которых заслуживают ваши изделия.
Хотите спроектировать превосходный корпус?чтобы обсудить ваш проект и получить экспертную консультацию по дизайну и расценки.Свяжитесь с нами сегодня
