Введение: Маленький компонент, обеспечивающий работу всего
Каждый раз, когда вы включаете свет, заводите автомобиль или подключаете что-либо к электрической розетке, вы полагаетесь на очень маленький, но критически важный элемент вашей системы — электрический контакт. Эти крошечные металлические устройства замыкают или размыкают электрическую цепь тысячи, если не сотни тысяч, раз за время службы каждого изделия. Если они работают исправно, вы их не замечаете и остаетесь довольны, что изделие продолжает функционировать как положено. Однако если они выходят из строя, устройство перестает работать, как и вся ваша электрическая система.
Что это такое? На что обратить внимание при выборе материала для электрического контакта: серебро, золото или медь? Где можно получить качественные детали электрических контактов?
Данное руководство ответит на каждый из этих вопросов с инженерной точки зрения. Мы постараемся изложить технические аспекты просто и понятно для разработчиков продуктов в любой сфере применения — будь то медицинское устройство, автомобильная система или промышленное изделие, где вы хотите, чтобы электрические контакты работали исправно каждый раз при использовании.

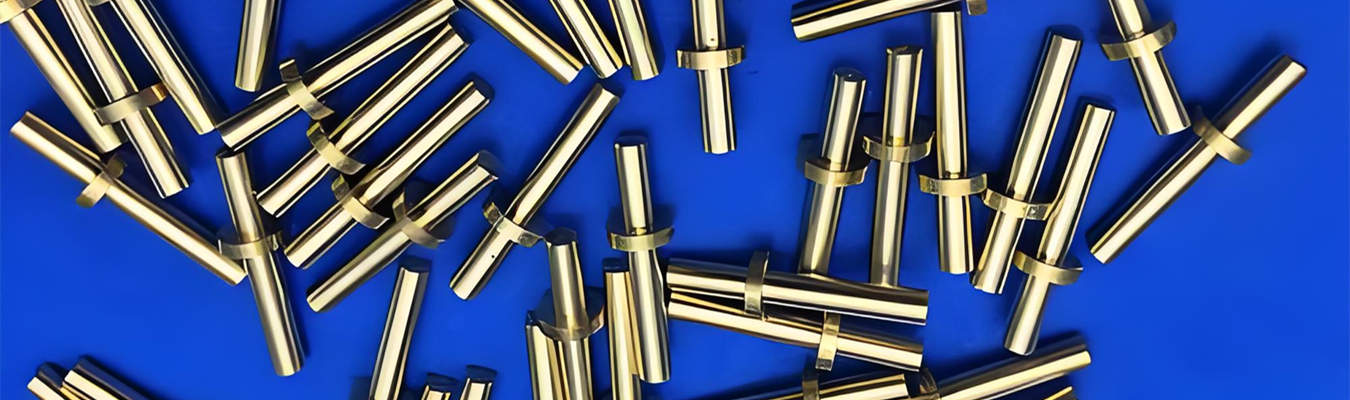

Электрические контакты — это детали, которые соединяют электрическую цепь или разъединяют ее, прерывая замыкание. Обычно электрические контакты выглядят как два куска проводящего металла; при соприкосновении они создают путь для протекания тока, а при разъединении размыкают цепь и прерывают ток.
Электрические контакты можно найти в бесчисленных устройствах, таких как электромеханические переключатели, реле, разъемы, автоматические выключатели и т. д. Электрические контакты могут быть двух типов: (1) неподвижные (зафиксированные в положении) или (2) подвижные (одна деталь перемещается для создания разомкнутой или замкнутой электрической цепи).
Таким образом, общая производительность большинства электрических систем зависит от надежности электрических контактов. Некачественно изготовленные электрические контакты могут вызывать электрическую дугу и чрезмерное нагревание, а также ухудшать передачу электрических сигналов и потенциально приводить к преждевременному выходу из строя электрооборудования. Важность выбора подходящих поставщиков электрических контактов для успеха ваших электротехнических изделий невозможно переоценить.
Материал, который вы выбираете для электрических контактов, напрямую влияет на производительность, стоимость и срок службы. Вот сравнение трех наиболее распространенных вариантов.
| Материал | Электропроводность | Ключевые преимущества | Типичные применения | Относительная стоимость |
| Серебро | Наивысшая (6,3 × 10⁷ См/м) | Превосходная проводимость; низкое и стабильное контактное сопротивление; хорошие антисварочные свойства | Реле, переключатели, автоматические выключатели, контакты большой мощности | Высокая |
| Золото | Высокая | Не тускнеет и не окисляется; отличная коррозионная стойкость; стабильное контактное сопротивление с течением времени | Медицинские устройства, аэрокосмическая электроника, контакты для чувствительных сигналов, низковольтные применения | Очень высокая |
| Медь | Очень высокая (5,96 × 10⁷ См/м) | Экономически эффективна; отличная проводимость; хорошая механическая прочность | Автомобильные электрические контакты, силовые разъемы, шины, контакты общего назначения | Низкая или умеренная |
Когда использовать каждый тип контакта:
Серебряные электрические контакты обеспечивают отличный баланс между производительностью и ценой для сильноточных переключений и общепромышленных применений. Они также обладают выдающейся проводимостью и устойчивостью к свариванию.
При работе в агрессивной или чувствительной среде золотые электрические контакты стоят своих затрат. Золото не подвержено коррозии и не тускнеет, что обеспечивает исправную работу электрических контактов в течение многих лет без потери способности пропускать ток.
Для применений, чувствительных к стоимости и требующих лишь умеренной производительности, отличным вариантом являются медные электрические контакты. Удельное сопротивление медных электрических контактов почти так же низко, как у серебра, но стоят они лишь малую долю от его цены.
Многие производители электрических контактов также предлагают гальванически покрытые электрические контакты. Медная основа с золотым или серебряным покрытием сочетает электропроводность и механическую прочность меди с превосходными поверхностными характеристиками драгоценного металла, обеспечивая экономически эффективное компромиссное решение. Закупка больших партий электрических контактов с покрытием позволяет производителям значительно снизить затраты на материалы, сохраняя при этом преимущества в производительности.
Электрические контакты можно классифицировать по способу их изготовления. Метод изготовления напрямую влияет на точность, стоимость и пригодность для различных применений.
| Метод изготовления | Процесс | Точность | Типичная стоимость | Лучше всего подходит для |
| Контакты, обработанные на ЧПУ | Вырезаются из сплошных металлических прутков на токарных станках с ЧПУ или автоматах продольного точения (швейцарского типа) | ±0,005 мм до ±0,01 мм | Выше | Сложная геометрия, жесткие допуски, нестандартные конструкции, малые и средние объемы |
| Штампованные контакты | Вырубаются из металлических листов с помощью штампов | ±0,05 мм до ±0,1 мм | Ниже | Простые формы, очень большие объемы (миллионы деталей), проекты, чувствительные к стоимости |
| Контакты с покрытием | Основной металл (медь или латунь) с гальваническим покрытием драгоценным металлом | Зависит от базового процесса | Умеренная | Применения, требующие поверхностных свойств золота/серебра без затрат на массивный драгоценный металл |

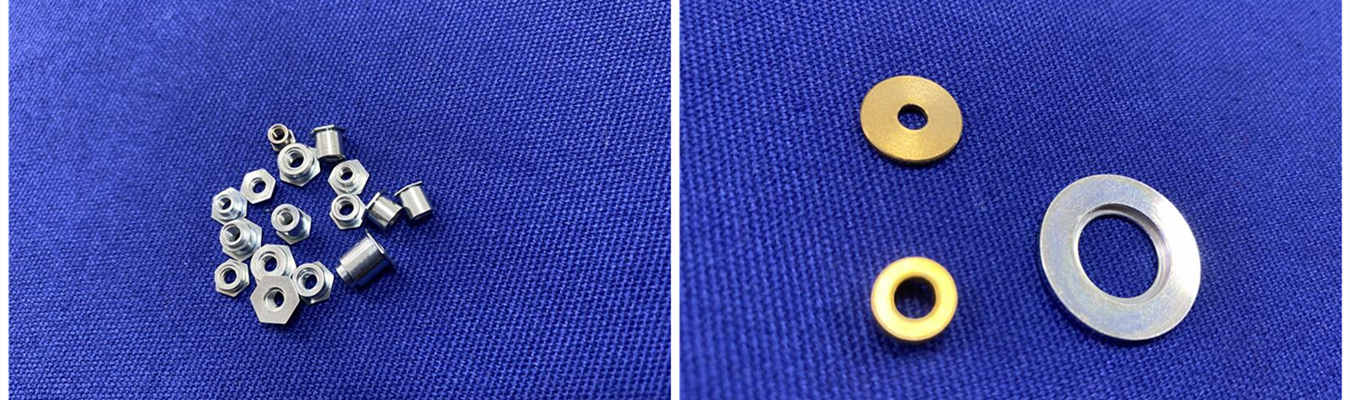

Для нестандартных электрических контактов со сложной геометрией, жесткими допусками или особыми требованиями к материалу предпочтительным методом является обработка на станках с ЧПУ. Услуги швейцарской токарной обработки особенно хорошо подходят для контактов малого диаметра, используемых в разъемах и реле.
Электрические контакты встречаются повсеместно во многих отраслях. Ниже приведены наиболее значимые способы использования электрических контактов:
Автомобильные электрические контакты
Многие современные автомобили содержат сотни электрических контактов в компонентах и цепях, включая реле, переключатели, датчики, разъемы и блоки управления. Электрические контакты в автомобилях должны выдерживать суровые условия вибрации, экстремальных температур, влажности и иметь определенное контактное сопротивление.
Электрические контакты для промышленного и распределительного оборудования
Многие виды промышленного и распределительного оборудования, такие как выключатели, контакторы, автоматические выключатели и пускатели двигателей, используют электрические контакты высокого качества для выполнения своих электрических функций. Подавляющее большинство электрических контактов в этих применениях изготовлено из серебра из-за их устойчивости к дугообразованию и высокой долговечности.
Использование электрических контактов в медицинских устройствах
Медицинские устройства, такие как диагностическое оборудование, хирургические инструменты и имплантируемые устройства, используют электрические контакты с золотым покрытием, поскольку они обеспечивают высокую степень устойчивости к коррозии и стабильную передачу электрических сигналов.
Использование электрических контактов в бытовой электронике
Миниатюрные электрические контакты можно найти в бытовой электронике, такой как мобильные телефоны/смартфоны, ноутбуки и домашние игровые консоли; они расположены в разъемах, переключателях цепей и батарейных отсеках. Большинство электрических контактов в бытовой электронике изготовлено из меди, в основном из-за относительно низкой стоимости.
Использование электрических контактов в аэрокосмической/оборонной промышленности
Надежность имеет первостепенное значение при использовании электрических контактов в аэрокосмической и оборонной отраслях. По этой причине производители используют электрические контакты с золотым или серебряным покрытием благодаря их высоким антикоррозионным свойствам и надежной работе.
В компании Falcon CNC Swiss мы производим нестандартные электрические контакты с использованием передовой обработки на станках с ЧПУ и токарной обработки швейцарского типа. Наш процесс ориентирован на точность, стабильность и масштабируемость.
Наши ключевые возможности
| Возможность | Подробности |
| Оборудование | Токарные станки швейцарского типа Citizen, Star и Tsugami; многоосевые центры токарной и фрезерной обработки с ЧПУ |
| Точность | Допуски до ±0,005 мм для критически важных элементов; отличное качество поверхности для низкого
