Сегодня нас окружают удивительные технологии, от камер с высоким разрешением в смартфонах до передовых систем визуализации на межпланетных роверах. Свет формирует наш мир как никогда раньше. В авангарде этой революции находятся оптические системы — сложные системы линз, зеркал и креплений, которые точно направляют свет для достижения того, что «видит» человек. Оптика — это истинный, но часто недооцененный двигатель самых передовых технологий в мире. Прецизионная обработка оптики также играет ключевую роль. Прецизионная обработка оптических компонентов — это процесс, в котором создаются надежные, воспроизводимые оптические системы с высокой кривизной.
Для всех руководителей инженерных и продуктовых направлений в различных отраслях понимание того, как использовать возможности специализированного партнера по прецизионному производству оптики, может стать критически важным в инновационном процессе.

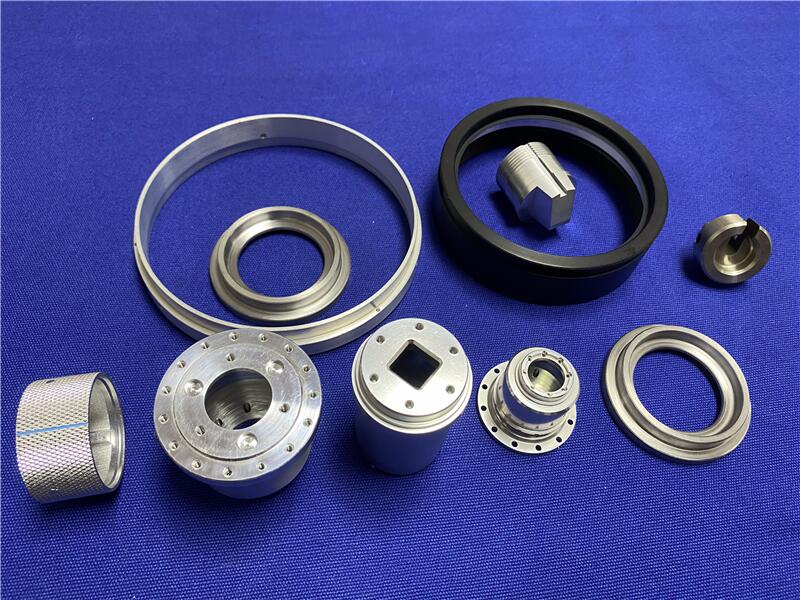

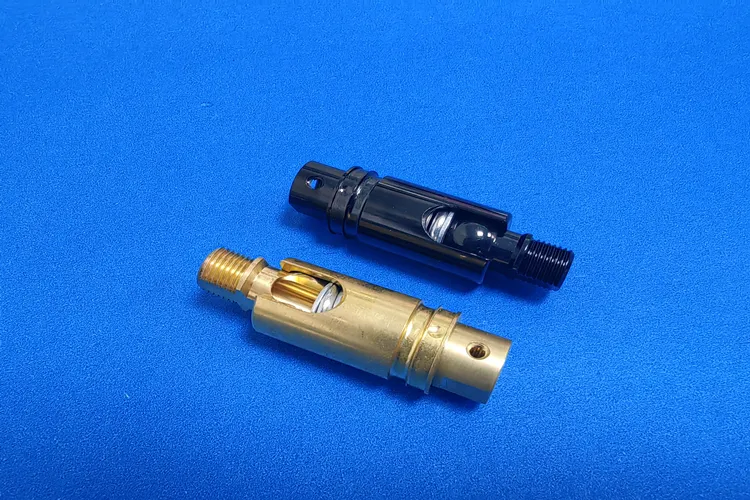

Прежде всего, прецизионная обработка на станках с ЧПУ — это производственный процесс для «механической» части оптической системы, отвечающей за удержание, юстировку и/или защиту очень чувствительных оптических элементов. Многотысячная линза или лазер зависят от точности их физической юстировки. Это многодисциплинарная задача, которая решается с помощью подхода, основанного на инженерном анализе.
Компоненты оптических систем должны сохранять форму и юстировку в диапазоне температур, вибраций и воздействий окружающей среды. Если корпус вызывает тепловое сжатие и/или расширение, отличающееся от стекла, в оптическом материале возникнет напряжение, которое исказит качество изображения или нарушит юстировку лазерного луча. Поэтому так важен правильный выбор материалов. Алюминий 6061 часто используется из-за его обрабатываемости и хороших свойств теплового расширения, а алюминий 7075 применяется в тех случаях, где возникают высокие нагрузки в аэрокосмическом производстве оптики и важны соотношения прочности и веса. Обработка на станках с ЧПУ обеспечивает изготовление компонентов с заданными допусками, а сборка отличается чрезвычайной долговременной стабильностью, поскольку геометрия деталей SSD устанавливается для точной подгонки компонентов и достижения конечных спецификаций.
Юстировочные элементы линзы или призмы (плечи, диаметры и резьбовые участки) обычно должны соответствовать допускам ±0,0005 дюйма (±0,0127 мм) или лучше. Кроме того, современные конструкции сборок часто включают сложные свободные формы, которые невозможно изготовить традиционной обработкой. Именно поэтому 5-осевая обработка на станках с ЧПУ необходима для прецизионной обработки оптики — она позволяет изготавливать корпуса оптических блоков и крепежную арматуру из цельного блока материала, минимизируя количество точек накопления ошибок сборки и максимизируя жесткость системы.
Когда речь идет о производстве прецизионной оптики, основное внимание уделяется размерам и допускам, но не менее важной областью является качество поверхности. Недостаточное качество поверхности посадочного места может привести к рассеянию света, превращая его в паразитную засветку, что ухудшает качество изображения; для других компонентов это может привести к поглощению энергии, вызывая тепловое линзирование или даже отказ. Квалифицированный поставщик услуг по обработке оптики может обеспечить шероховатость поверхности не менее 8 Ra и комбинировать методы контроля для достижения точности в пределах нескольких микро дюймов!
Потребность в оптических компонентах, обработанных на станках с ЧПУ, существует практически во всех высокотехнологичных отраслях.
Аэрокосмическая и оборонная промышленность: Этот сектор раздвигает границы возможного. От крепежной арматуры оптики в прицельных контейнерах и спутниковых системах визуализации до корпусов для систем наведения ракет — компоненты должны выдерживать экстремальные перегрузки, термоциклирование и вибрации. Прецизионная обработка оптики с жесткими допусками не является опцией для успеха миссии и выживания.
Медицинские устройства: Технологии, спасающие жизни — от эндоскопов и конфокальных микроскопов до секвенаторов ДНК — нуждаются в прецизионной обработке оптики. Тенденция к миниатюризации требует изготовления нестандартных оптических компонентов, невероятно малых и с высокой сложностью, для портативных диагностических устройств и роботизированных хирургических систем, где воспроизводимость напрямую влияет на успех лечения пациента.
Исследовательские и научные приборы: Телескопы, спектрометры и ускорители частиц требуют самых надежных сборочных платформ для оптики. Прецизионная обработка оптических систем в этих приложениях обеспечивает получение открытий благодаря воспроизводимым и стабильным данным для исследователей.
Промышленная и потребительская электроника: Производство полупроводников (фотолитография) и рост использования LiDAR в беспилотных автомобилях — все это опирается на прецизионно обработанную оптику и ее структурные компоненты.
С коммерческой точки зрения, работа с правильной компанией по прецизионной обработке оптики является частью стратегического плана, касающегося времени выхода на рынок, качества продукции и общей стоимости владения.
Оптическая сборка обычно является наиболее капиталоемкой подсистемой в оборудовании. Если нестандартный оптический компонент, такой как оправа линзы или крепление зеркала, выйдет из строя, вы можете потерять всю систему стоимостью в несколько сотен тысяч долларов. Работая с сертифицированным и компетентным поставщиком услуг по обработке оптики, вы снижаете технический риск. Поставщик, его глубокий опыт в обработке оптики на станках с ЧПУ и строгая система менеджмента качества (например, ISO 9001 или AS9100) становятся продолжением вашей системы обеспечения качества.
Фактические производственные возможности вашего партнера могут повлиять на конструкторские решения. Поставщик с возможностями 5-осевой обработки на станках с ЧПУ может позволить вашему инженерному отделу создать конструкцию с более интегрированными, легкими и высокопроизводительными компонентами оптической системы. В дальнейшем это открывает возможности для производства прецизионной оптики, ускоряющего обработку за счет многопрофильных производственных решений и повышающего производительность нового и улучшенного продукта.
Хотя прецизионная обработка оптики является дорогостоящей услугой премиум-класса, она обеспечивает огромную долгосрочную ценность. Долгосрочная экономия достигается за счет высокой доли годных с первого раза, что позволяет снизить затраты на доработку и брак. Кроме того, обработка сложных оптических сборочных узлов позволяет объединить несколько деталей в одну, сокращая время сборки и запасы. Самое главное, что экспертиза вашего партнера в области прецизионной обработки оптики поможет вам выбрать наиболее экономически эффективное решение с точки зрения производительности, например, нержавеющую сталь для долговечности или латунь для теплопроводности.

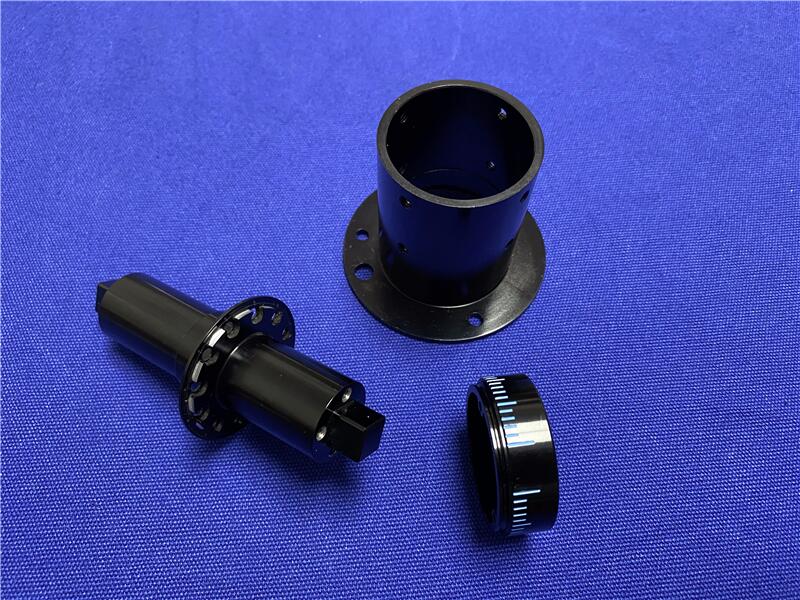

Выбор материала — это критическое инженерное решение при обработке оптических компонентов.
Алюминий (6061, 7075): Рабочая лошадка отрасли. Обеспечивает отличный компромисс между легкостью, прочностью, обрабатываемостью и тепловыми характеристиками. Это лучший выбор для большинства корпусов оптики.
Нержавеющая сталь: Используется, когда требуются более высокая прочность, коррозионная стойкость или немагнитные свойства. Типичное применение — в медицинских и научных приборах.

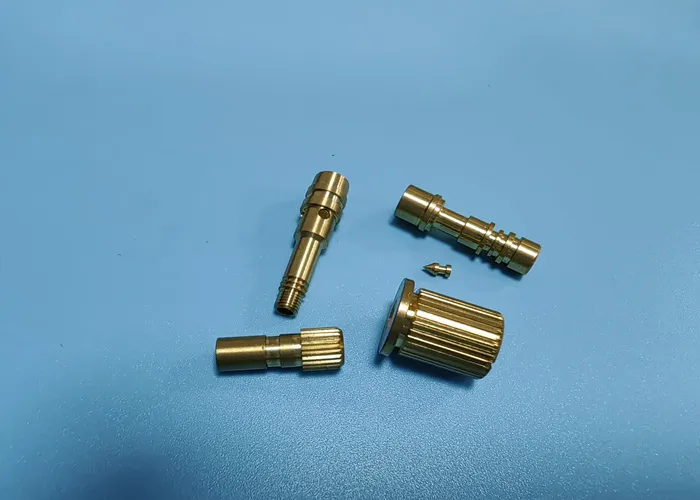

Латунь: Часто используется из-за теплопроводности и присущей ей смазывающей способности, что делает ее отличным вариантом для регулируемой крепежной арматуры оптики.
Инженерные пластики (PEEK, Ultem): Обычно используются для легких, электроизоляционных или низкотеплопроводных нестандартных оптических компонентов.
По мере того как оптические системы становятся все более интегрированными, мощными и важными для нашей технологической инфраструктуры, потребность в передовой прецизионной обработке оптики будет только расти. Способность производить оптические компоненты на станках с ЧПУ с субмикронной точностью, отличным качеством поверхности и исключительной стабильностью — это то, что отличает концептуальный дизайн от успешного, лидирующего на рынке продукта.
Взаимосвязь между разработчиками оптики и специалистами по прецизионной обработке является симбиотической. Это место, где встречаются наука о свете и инженерия материалов. Компания Falcon CNC Swiss гордится тем, что является этим критическим связующим звеном
