Когда речь идет о детали, которая либо подходит идеально, либо бесполезна, разница может составлять всего ±0,01 мм. Это десять микрон, примерно одна пятая толщины листа бумаги. Или одна восьмая толщины человеческого волоса.
Почему это важно? Потому что при производстве компонентов для медицинских устройств, авиакосмических систем или высокопроизводительных автомобильных двигателей такие жесткие допуски обязательны. Это разница между устройством, которое безупречно работает годами, и тем, которое выходит из строя.
Но как стабильно выдерживать ±0,01 мм на каждой детали? Это вопрос, на который покупатели и инженеры хотят получить ответ.
В этом руководстве мы объясним оборудование, процессы и системы контроля качества, необходимые для достижения такого уровня прецизионной обработки деталей на станках с ЧПУ. Рассматриваете ли вы поставщика услуг ЧПУ-обработки в Китае или хотите правильно оценить текущего партнера, вы узнаете, что необходимо для получения деталей, соответствующих вашим спецификациям.
Прежде чем перейти к допускам, давайте разберемся, что такое ЧПУ.
ЧПУ расшифровывается как числовое программное управление. Это метод автоматизации станочного оборудования с помощью запрограммированных инструкций. Вместо того чтобы оператор вручную вращал маховики для перемещения режущего инструмента, компьютер автоматически и точно управляет каждым движением.
Почему это важно, когда мы говорим о допусках ±0,01 мм? Потому что ЧПУ исключает человеческую изменчивость. Как только программа проверена и работает стабильно, станок повторяет одни и те же движения для каждой детали. Никакой усталости, отвлекающих факторов или «почти подошло».
В современных станках с ЧПУ также используется замкнутая обратная связь. Серводвигатели сообщают свое фактическое положение контроллеру, часто сотни раз в секунду. Если инструмент отклоняется даже на малейшую долю, контроллер вносит микро-корректировки, чтобы вернуть его в нужное положение. Именно так поставщики прецизионных ЧПУ-деталей получают стабильные результаты на тысячах деталей.
Достижение жестких допусков начинается с понимания самого станка. Прецизионный станок с ЧПУ устроен иначе, чем стандартный. Вот 7 основных компонентов, которые важны для точности:
| Компонент | Роль в точности |
| Станина станка | Тяжелый чугун или полимербетон поглощает вибрации — критически важно для качества поверхности и точности |
| Шпиндель | Высококачественный шпиндель с минимальным биением (±0,002 мм или лучше) обеспечивает точность позиционирования отверстий и соосность |
| Направляющие линейного перемещения | Предварительно нагруженные роликовые или прямоугольные направляющие сохраняют точность позиционирования даже при тяжелых режимах резания |
| Шариковые винтовые пары | Прецизионные шлифованные шариковые винты исключают люфт — для ±0,01 мм катаные винты не подходят |
| Серводвигатели | Высокоразрешающие энкодеры (миллионы импульсов на оборот) обеспечивают микроскопические перемещения |
| Контроллер ЧПУ | Усовершенствованные системы управления с функцией упреждения сохраняют точность при высоких подачах |
| Система СОЖ | Высоконапорная подача СОЖ через шпиндель управляет нагревом и удаляет стружку — термическая стабильность имеет решающее значение |
Когда вы оцениваете производителя ЧПУ-деталей в Китае, стоит спросить об этих компонентах. Используемые станки напрямую влияют на выдерживаемые допуски.
Детали, требующие допуска ±0,01 мм, не произвольны — они, как правило, используются в отраслях, где точность имеет решающее значение для функциональности или безопасности.
| Отрасль | Компоненты, требующие допуска ±0,01 мм |
| Медицина | Костные винты, спинальные имплантаты, хирургические инструменты, зубные абатменты, ортопедические пластины |
| Авиакосмическая | Корпуса клапанов, компоненты топливной системы, корпуса датчиков, структурные кронштейны, гидравлические фитинги |
| Автомобильная | Форсунки топливных инжекторов, корпуса клапанов трансмиссии, крепления датчиков, компоненты турбокомпрессора |
| Электроника | Корпуса разъемов, интерфейсы радиаторов, прецизионные корпуса, оснастка для производства полупроводников |
| Промышленность | Золотники гидравлических клапанов, корпуса подшипников, компоненты роботов, пневматические фитинги |

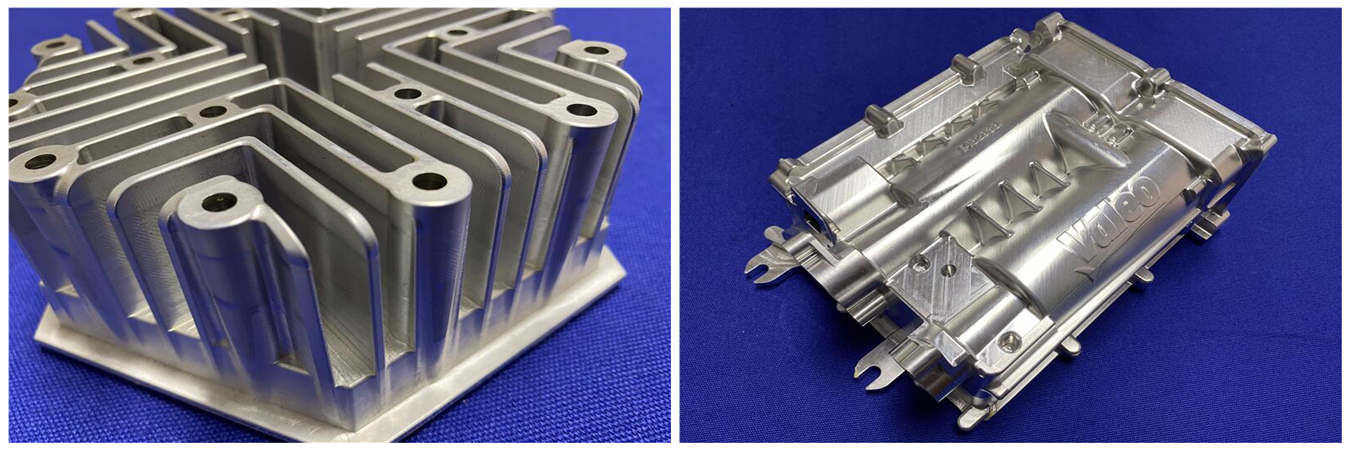

Если ваш проект относится к этой области, вы, вероятно, уже работаете или ищете поставщика ЧПУ-деталей из Китая, который понимает эти требования. Изучите наши ЧПУ-детали.
Разные компоненты требуют разных конфигураций станков. Далее мы опишем семь основных типов металлорежущих станков и их вклад в точность:
| Тип станка | Основное применение | Возможная точность |
| 1. Фрезерный станок с ЧПУ | Плоские поверхности, пазы, карманы, сложные 3D-формы | ±0,005 мм достижимо на 5-осевых станках |
| 2. Токарный станок с ЧПУ | Цилиндрические детали: валы, штифты, втулки | ±0,002 мм типично для контроля диаметра |

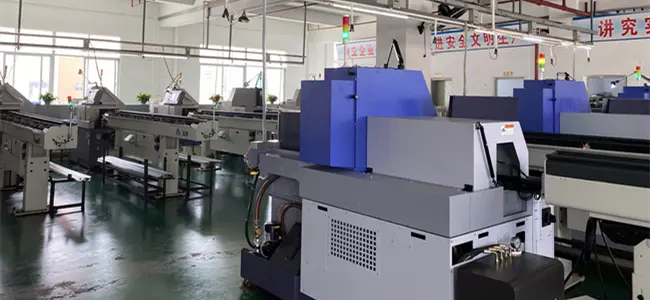

| 3. Токарно-фрезерный станок швейцарского типа | Малые, длинные, сложные детали с высоким соотношением длины к диаметру | ±0,002 мм с поддержкой направляющей втулки |
| 4. Шлифовальный станок | Сверхточная обработка поверхности и допуски | ±0,001 мм или лучше |
| 5. Электроэрозионный станок (EDM) | Твердые материалы, сложные полости, острые внутренние углы | ±0,005 мм |
| 6. Обрабатывающий центр | Многоосевое фрезерование с автоматической сменой инструмента | ±0,005 мм типично |
| 7. Многофункциональный станок | Комбинированные токарно-фрезерные операции за одну установку | ±0,003 мм (снижает ошибки накопления) |
Для большинства прецизионных деталей, требующих допуска ±0,01 мм, преобладающими процессами являются фрезерование с ЧПУ, токарная обработка с ЧПУ и обработка на станках швейцарского типа, в то время как для крупносерийного производства ЧПУ-деталей в Китае станки швейцарского типа часто являются предпочтительным выбором благодаря сочетанию скорости и точности.
Давайте разберемся, как это работает. Достижение ±0,01 мм — это не магия, а правильное соблюдение трех взаимосвязанных вещей.
Все начинается с самого станка:
Жесткость: Чугунные станины и прямоугольные направляющие помогают уменьшить деформацию. Станок, который прогибается под действием сил резания, никогда не выдержит жестких допусков.
Качество шпинделя: Биение должно быть менее 0,002 мм. Стандарты инструментальных оправок, такие как HSK или BT, как правило, обеспечивают лучшую соосность, чем старые системы CAT.
Термическая стабильность: «Нагрев» — это часть процесса. На качественных станках охлаждение шпинделя, контроль температуры окружающей среды и программное обеспечение термокомпенсации, работающее во время обработки, помогают предотвратить это.

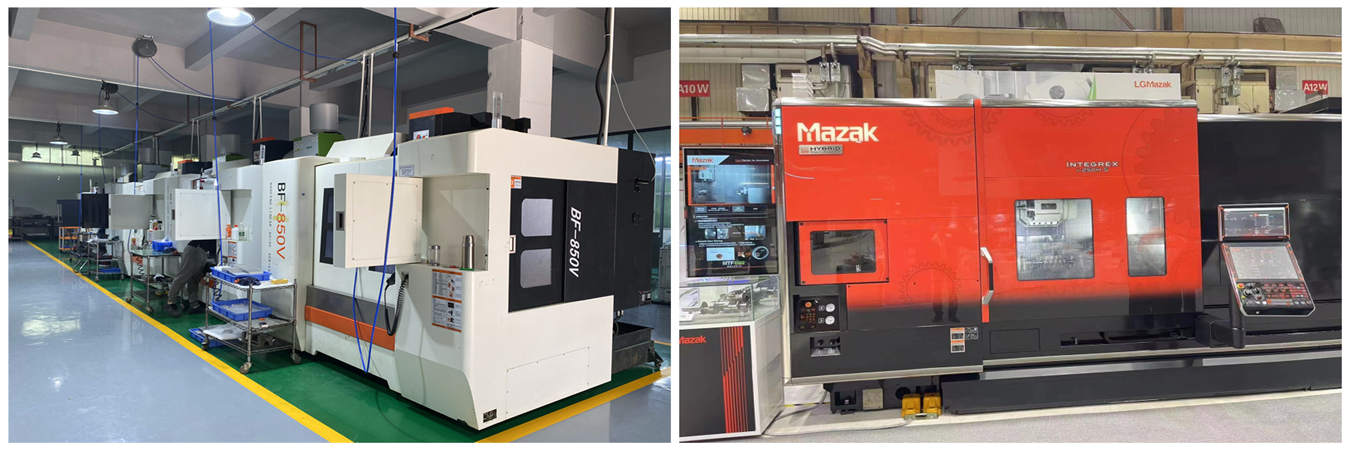

Регулярная калибровка: Калибровка точности позиционирования между осями с помощью лазерного интерферометра. Хороший завод по производству прецизионных ЧПУ-деталей будет делать это регулярно и вести записи результатов.
Недостаточно просто иметь станок мирового класса: также необходимы правильные процессы:
Выбор инструмента: Инструменты из микрозернистого твердого сплава с жаро- и износостойкими покрытиями, такими как TiAlN или AlTiN, дольше остаются острыми.
Контроль износа инструмента: Производ
