Современный автомобиль представляет собой сеть данных: в среднем транспортном средстве установлено более 100 датчиков, контролирующих всё – от температуры выхлопных газов и давления в шинах до положения распределительного вала и динамики топливной рампы. Надёжность этих систем не подлежит обсуждению и зависит от механической целостности и точности размеров их мельчайших металлических деталей. Именно здесь обработка на станках швейцарского типа (CNC), или швейцарская токарная обработка, переходит из разряда производственного выбора в критическую инженерную необходимость.
В Falcon CNC Swiss наши инженеры не просто управляют станками – мы решаем сложные задачи для поставщиков первого и второго уровней (Tier 1 и Tier 2). Переход к электромобилям (EV) и современным системам помощи водителю (ADAS) экспоненциально увеличил спрос на прецизионные компоненты датчиков, которые становятся меньше, сложнее и выпускаются в больших объёмах, чем когда-либо. Это руководство подробно рассматривает, почему швейцарская обработка для автомобильных датчиков является доминирующим производственным процессом, исследуя технические проблемы, оптимальный выбор материалов и реальные примеры применения, определяющие эту высокотехнологичную область.
Обычные токарные и фрезерные станки с ЧПУ отлично справляются со многими задачами, но они неэффективны для длинных, тонких и сложных деталей, распространённых в узлах датчиков. Вот разбор уникальных преимуществ, которые предлагают наши услуги швейцарской обработки для данной отрасли:
Автомобильные датчики становятся меньше. Штифт датчика положения или зонд датчика топливной форсунки могут иметь диаметр менее 2 мм с допусками в диапазоне единиц микрон (±0,005 мм или 5 мкм). Направляющая втулка в токарном станке швейцарского типа поддерживает прутковый материал на расстоянии миллиметров от режущего инструмента, практически исключая прогиб, вызванный давлением инструмента. Это имеет первостепенное значение для производства высокоточных корпусов датчиков и крошечных токопроводящих штифтов, которые должны идеально подходить к литым разъёмам и узлам.
Рабочие характеристики датчика могут зависеть от неровностей поверхности. Плохая обработка поверхности зонда датчика массового расхода воздуха может нарушить ламинарный поток, а заусенцы на резьбе корпуса лямбда-зонда могут привести к нарушению герметичности. Станки швейцарского типа с возможностями активного инструмента и одновременными операциями могут обрабатывать сложные несоосные элементы – поперечные отверстия, лыски, пазы и резьбу – за одну установку. Это обеспечивает безупречное качество поверхности и сложную геометрию, необходимые для корпусов автомобильных датчиков давления и валов вращающихся энкодеров, без дополнительных операций, вносящих погрешность.

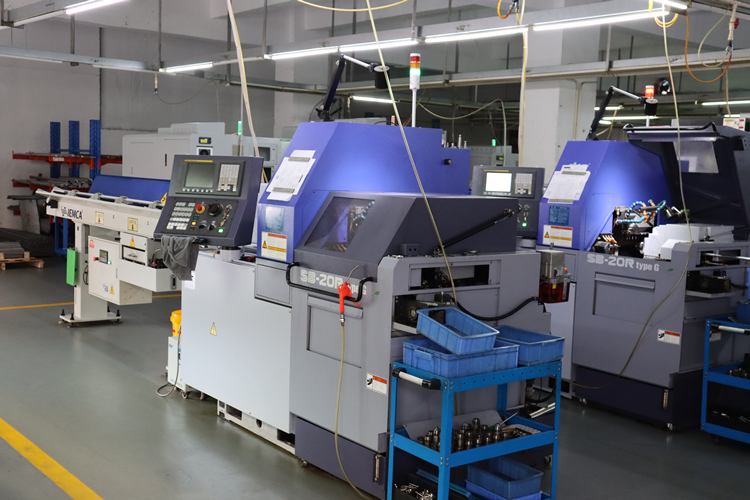

Автомобильная промышленность – это игра объёмов. Одна модель датчика может потребовать миллионы токарных компонентов для датчиков ежегодно. Швейцарские токарные автоматы рассчитаны на непрерывное, безлюдное производство. В сочетании с автоматическими податчиками прутка и внутрипроцессными измерительными приборами они обеспечивают необходимое статистическое управление процессом (SPC) для соблюдения требований PPAP (Процесс утверждения производства детали) в автомобильной отрасли. Это делает их идеальными для производства высокообъёмных автомобильных штифтов датчиков и корпусов разъёмов с нулевым уровнем дефектов.
Датчики находятся в моторных отсеках, трансмиссиях и колёсных арках – средах с экстремальным нагревом, вибрацией, воздействием коррозии и рабочих сред. Швейцарская обработка легко справляется со всем спектром необходимых материалов: от коррозионностойких нержавеющих сталей для фитингов датчиков температуры выхлопных газов до высокопроводящей латуни для контактных штифтов электронных датчиков и даже экзотических сплавов для приложений следующего поколения.

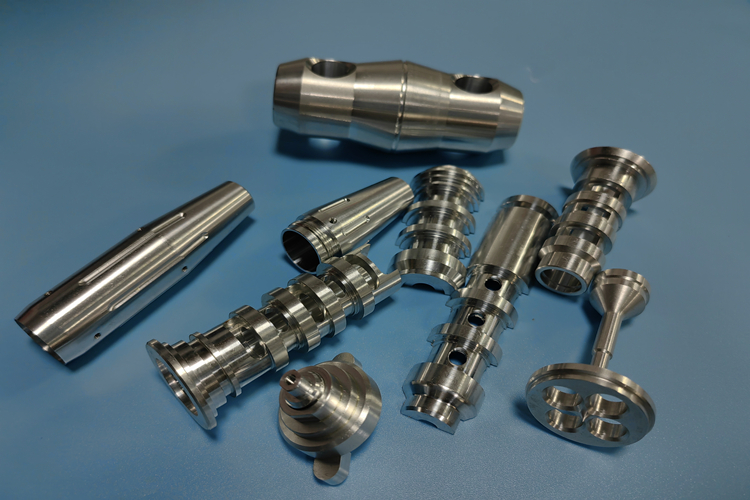

Рассмотрим конкретные области применения, где наша обработка на станках с ЧПУ швейцарского типа для датчиков обеспечивает критическую ценность.
Это защитные оболочки и конструктивные интерфейсы для чувствительных элементов.
Материалы: Обычно нержавеющая сталь 303/304/316, алюминий 6061, латунь C360.
Особенности: Точные внутренние отверстия для посадки чувствительного элемента, наружные канавки для уплотнительных колец, монтажная резьба (например, NPT, M12x1.5), лыски для предотвращения проворачивания и маркировка лазерной гравировкой.
Пример: Корпус датчика скорости колеса ABS требует точного отверстия для магнитного датчика, прочной монтажной резьбы и герметичного выхода кабеля – все элементы обработаны концентрично для надёжной генерации сигнала.
Это активные чувствительные или воспринимаемые элементы.
Материалы: Часто нержавеющая сталь 17-4 PH (для прочности), мартенситная нержавеющая сталь (для магнитных свойств), титан (для лёгкости и прочности).
Особенности: Очень малые диаметры, точная длина, закалённые наконечники, уникальные профили головок и иногда специально настроенные магнитные свойства.
Пример: Штифт-мишень датчика положения распределительного или коленчатого вала – это небольшой закалённый штифт с определённым профилем, который должен производиться миллионами штук с нулевым отклонением размеров для обеспечения точной синхронизации двигателя.
Электрический интерфейс датчика.
Материалы: Латунь свободной обработки (C360) для отличной проводимости и обрабатываемости, фосфористая бронза для пружинящих свойств.
Особенности: Сложная геометрия штырь-гнездо, зоны обжима, изолирующие захваты и поверхности, готовые к нанесению покрытия (олово, золото или никель).
Пример: Контактный штифт датчика TPMS (системы контроля давления в шинах) должен обеспечивать газонепроницаемое уплотнение, надёжный электрический контакт и выдерживать постоянную вибрацию и термоциклирование.
Обеспечивают интерфейс датчика с гидравлическими или пневматическими линиями.
Материалы: Нержавеющая сталь 316, алюминий, латунь.
Особенности: Сложные внутренние каналы, резьба с развальцовкой или уплотнительным кольцом по стандартам JIC/SAE/AN, а также интегрированные монтажные элементы.
Пример: Переходник датчика давления в топливной рампе Common Rail должен выдерживать сверхвысокое давление дизельного топлива (свыше 2000 бар) и обеспечивать герметичное соединение как с рампой, так и с датчиком, что требует идеальной формы резьбы и качества поверхности.
Выбор оптимального материала составляет половину инженерной задачи. Вот наш анализ распространённых вариантов для прецизионных автомобильных деталей датчиков:
Материал | Ключевые свойства | Типичные области применения датчиков | Особенности швейцарской обработки |
Нержавеющая сталь 303 | Отличная обрабатываемость, хорошая коррозионная стойкость, немагнитная. | Корпуса датчиков, корпуса разъёмов, стандартные фитинги. | Стандартный выбор для большинства деталей из нержавеющей стали. Превосходное стружкодробление позволяет осуществлять высокоскоростное производство сложных деталей датчиков. |
Нержавеющая сталь 316 | Превосходная коррозионная и химическая стойкость. |
