Коаксиальные кабели, антенны и высокочастотные схемы соединяются через RF-разъемы, и любые изменения в способе их производства — будь то геометрия, качество поверхности или однородность используемых материалов — отрицательно скажутся на качестве радиочастотного сигнала, а также увеличат вносимые потери и снизят экранирование. Как производитель RF-разъемов, Falcon CNC Swiss использует швейцарскую винтовую обработку для изготовления прецизионных RF-разъемов (включая контактные штыри, корпуса, оболочки и диэлектрические вставки), которые сохраняют возвратные потери, минимизируя утечку ЭМП (от постоянного тока до миллиметровых волн) через используемый RF-разъем.
Каждый микрон имеет решающее значение в мире RF-разъемов при работе с частотами (в диапазоне ГГц). Если контактный штырь RF-разъема обработан с отклонениями, возникнут неоднородности импеданса. Если толщина стенки корпуса RF-разъема непостоянна, произойдет излучение. При использовании коаксиальных RF-разъемов инженеры ищут разъемы, соответствующие их жестким спецификациям по КСВН (Коэффициенту стоячей волны по напряжению) и пассивной интермодуляции (PIM).
Швейцарские токарные автоматы продольного точения (также называемые винтовыми станками) обладают идеальными возможностями для точной обработки RF-компонентов, поскольку они устраняют прогиб заготовки, обеспечивают качество поверхности лучше субмикронного и выдерживают концентричность 0,005 мм. В Falcon CNC Swiss мы сочетаем более 12 лет отраслевого опыта с сертификацией ISO 9001:2015, чтобы предоставить производителям RF-разъемов возможность изготовления нестандартных партий RF-разъемов (от прототипов до крупносерийного производства RF-разъемов).
Радиочастотный разъем (RF-разъем) обеспечивает электромеханическое соединение между коаксиальными кабелями или линиями передачи, используемыми на радиочастотах, при сохранении контролируемого импеданса (обычно 50 Ом или 75 Ом) на всех рабочих частотах. В RF-приложениях сигнал должен сохраняться за счет минимизации отражений, утечек и потерь; тогда как низкочастотные разъемы часто используются без учета этих требований.

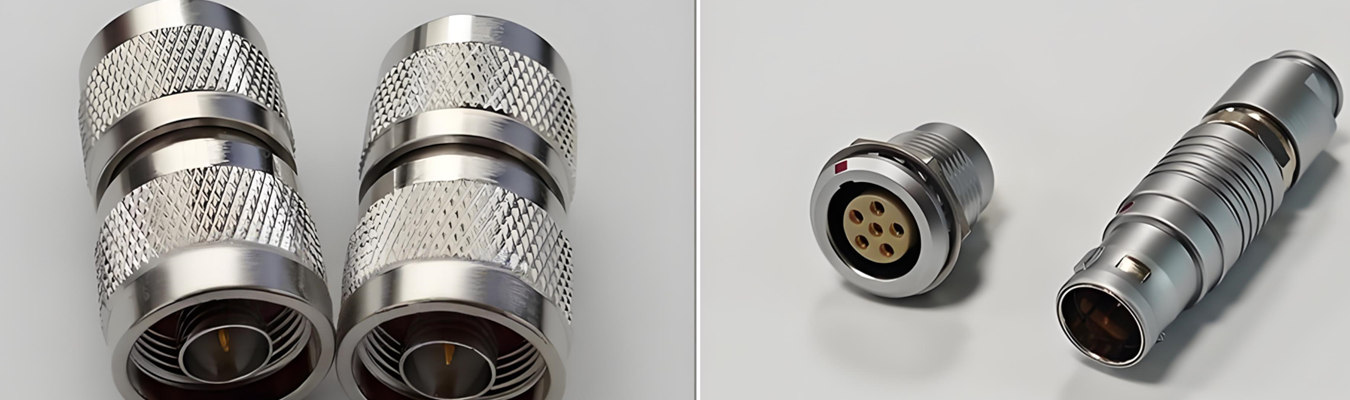

Распространенные семейства RF-разъемов: SMA, BNC, TNC, N-тип, MCX, MMCX и 2,92 мм (K-разъем). Каждое семейство установлено стандартами MIL-PRF-39012 и IEC 61169 как стандарт, определяющий механические и электрические характеристики для каждого семейства RF-разъемов.
RF-антенные разъемы — это RF-разъемы, которые механически соединяют антенну с передатчиками, приемниками и приемопередатчиками. Некоторые примеры включают порты антенн Wi-Fi-роутеров, использующие разъемы SMA, и соединения антенн сотовых базовых станций, использующие разъемы N-типа. Те же требования к точности применяются: низкие вносимые потери, высокая повторяемость и устойчивость к погодным условиям при использовании RF-разъемов на открытом воздухе.

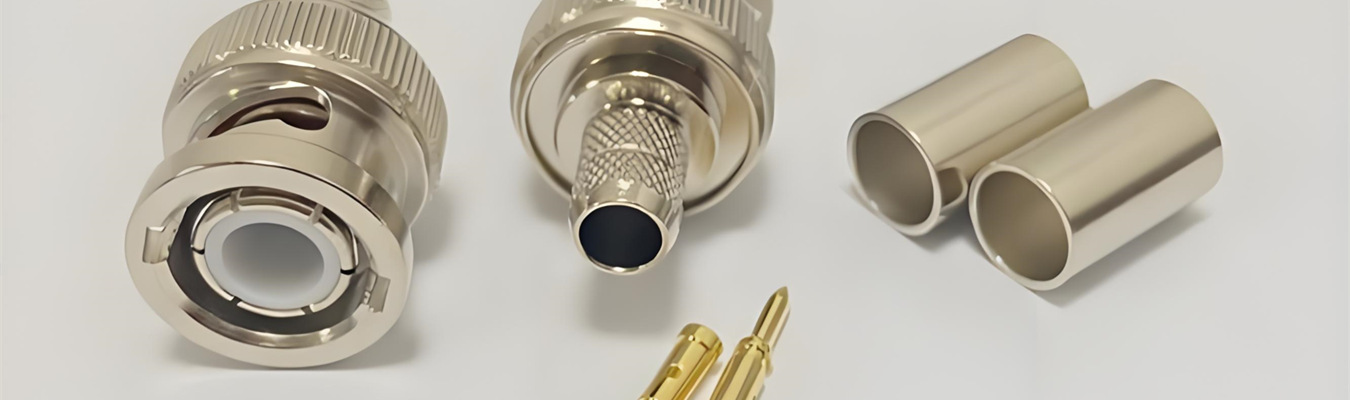

Полный RF-разъем состоит из нескольких прецизионно обработанных и формованных деталей.
Ниже приведена разбивка критических компонентов, которые производитель деталей RF-разъемов должен выпускать с жесткими допусками:
| Компонент | Функция | Типичный материал | Ключевые допуски |
|---|---|---|---|
| Контактные штыри RF-разъема (центральный штырь, мужской) | Проводник сигнала, интерфейс сопряжения | Бериллиевая бронза, латунь, фосфористая бронза | Диаметр ±0,005 мм, качество поверхности Ra ≤0,2 мкм |
| Корпуса RF-разъемов (тело, гайка) | Механическая поддержка, согласование импеданса | Нержавеющая сталь, латунь, алюминий (пассивированный) | Класс резьбы 2A/2B, концентричность ≤0,01 мм |
| Диэлектрические вставки для RF-разъемов | Изоляция, контроль импеданса, поддержка центрального штыря | PTFE, PEI, PEEK, тефлон | Концентричность ID/OD, отсутствие пустот |
| Оболочки / внешний контакт RF-разъема | Экранирование, заземление, сопряжение оболочки с оболочкой | Латунь с никелевым или серебряным покрытием | Внутренний диаметр для феррула, канавки для стопорных колец |
| Внутренние детали коаксиального разъема (шайба, феррул, прокладка) | Разгрузка натяжения, герметизация, выравнивание | Медный сплав, резина, нержавеющая сталь | Постоянная толщина стенки |
| Поставщик штырей RF-разъемов – подпружиненные или прорезные контакты | Сопряжение с малым усилием, высокий ресурс циклов | Бериллиевая бронза (термообработанная) | Геометрия прорезных пальцев, снятие напряжений |
Как специализированный производитель деталей RF-разъемов, Falcon CNC Swiss обрабатывает все металлические компоненты из прутка, затем координирует внутреннее или партнерское нанесение покрытий и передает компоненты заказчикам для окончательной сборки с пластиковыми диэлектрическими вставками.
Электрические характеристики и устойчивость к внешним воздействиям сильно зависят от выбора материала. Ниже приведены стандартные варианты для материалов RF-разъемов с низкими потерями и покрытий.
Бериллиевая бронза (C17200) – Это золотой стандарт для бериллиевых бронзовых RF-контактов благодаря отличному пружинящему усилию, устойчивости к усталости и проводимости (22% IACS). Используется для центральных штырей, прорезных контактов и заземляющих пальцев. Термообработана до твердости 38-42 HRC при сохранении электропроводности.
Латунь (C36000) – Экономически эффективна для корпусов, гаек и не пружинящих компонентов. Легко поддается покрытию и обладает хорошей обрабатываемостью. Проводимость ~28% IACS.
Нержавеющая сталь (303, 304) – Для нержавеющих RF-компонентов, требующих высокой механической прочности, коррозионной стойкости и пассивации. Используется для соединительных гаек и оболочек в наружных RF-разъемах или морских применениях.
Теллуристая медь (C14500) – Высокая проводимость (90% IACS) и хорошая обрабатываемость. Используется для центральных штырей с низкими потерями, где пружинящее усилие не критично.
В высоконадежных приложениях, таких как авиакосмическая, медицинская и испытательная техника, предпочтение отдается позолоченным деталям RF-разъемов. Твердое золото (толщиной 0,5-2,5 мкм) наносится на никель и обеспечивает хорошую стойкость к окислению, низкое контактное сопротивление и длительный срок сопряжения (более 500 циклов).
Доступны и другие варианты покрытия:
Серебро — высокая проводимость, но тускнеет; чаще всего используется в RF-разъемах большой мощности (вещание).
Никель — используется для наружных корпусов и оболочек; обладает хорошей коррозионной стойкостью и умеренной стоимостью.
Пассивация — для компонентов из нержавеющей стали для удаления свободного железа и улучшения коррозионной стойкости.
Для оптимальной производительности экранирования необходим непрерывный проводящий путь от внешней оболочки через оплетку кабеля; наши стандарты на заводе по производству оболочек RF-разъемов включают острые внутренние радиусы углов и равномерную толщину стенок для минимизации утечки ЭМП.
Три характеристики обработанных компонентов напрямую влияют на целостность RF-сигнала:
Концентричность центрального штыря: Допуск от кончика центрального штыря до диаметров штыря, поддерживаемых диэлектриком, должен быть ≤ 0,01 мм TIR. Смещенные от центра штыри вызывают рассогласование импеданса.
Качество поверхности сопрягаемого интерфейса: Обработанные сопрягаемые поверхности должны иметь качество ≤ 0,2 Ra мкм с возможностью достижения ≤ 0,1 Ra мкм. Это снижает контактное сопротивление и PIM, связанные с неровными поверхностями.
Качество резьбы монтируемых муфт: Ослабленная резьба крепления создает прерывистые соединения заземления из-за плохой посадки резьбы. Резьба изготавливается по классу 2A/2B с проверкой калибрами ПР-НЕ.
Кроме того, производительность экранирования также зависит от качества обработки внутреннего отверстия внешнего экранирующего корпуса. Любой заусенец или неровность вызовут искажение поля. Швейцарские станки создают легко обрабатываемые латунные и нержавеющие внешние оболочки с острыми как бритва краями, которые автоматически подвергаются удалению заусенцев.
Разрабатываете новую серию производителей коаксиальных RF-разъемов? Пришлите нам ваши 2D/3D CAD-файлы. Наши специалисты по RF-обработке предоставят отчет DFM, включая рекомендации по материалам, вариантам покрытий и указаниям по критическим размерам импеданса.
Запросите бесплатный анализ DFM →
Многие компании производители RF-разъемов больших объемов используют прогрессивную штамповку для простых контактов и холодную высадку для штырей. Однако швейцарская CNC-обработка предлагает явные преимущества для сложных прецизионных RF-компонентов:
| Характеристика | Швейцарская обработка | Штамповка / Холодная высадка |
|---|---|---|
| Сложные 3D-формы (ступенчатые диаметры, поднутрения, поперечные отверстия, прорезные пальцы) | Да – стандартно | Ограниченно или невозможно |
| Точная концентричность (≤0,005 мм) | Да – благодаря поддержке направляющей втулки | Трудно достижимо |
| Стоимость прототипов и малых партий | Нет затрат на жесткую оснастку, экономично от 50 шт. | Высокие затраты на оснастку ($1k-$5k) |
| Гибкость материалов (бериллиевая бронза, нержавеющая сталь, латунь, экзотические сплавы) | Широкий диапазон | Ограничен пластичными материалами |
| Качество поверхности (обработанная
