Контактные штыри датчиков являются важнейшей частью электромеханического интерфейса между чувствительными элементами датчика и электроникой обработки сигналов. Вам могут понадобиться контактные штыри с золотым покрытием для медицинских кабелей ЭКГ, контактные штыри из бериллиевой бронзы, способные выдерживать удары для автомобильных применений, или подпружиненные контактные штыри, используемые в тестовом и измерительном оборудовании. Производственный процесс влияет на сопротивление, срок службы и качество сигнала. Falcon CNC Swiss сочетает различные производственные технологии, такие как токарная обработка по швейцарской технологии, продукция винтовых автоматов и прецизионное гальванопокрытие, для изготовления контактных штырей с точностью до микрона и исключительно стабильными электротехническими характеристиками.
Контактный штырь датчика — это электрический компонент, а не просто кусок металла. Контактные штыри датчиков передают аналоговые сигналы низкого напряжения (часто в диапазоне микровольт или микроампер) и должны поддерживать стабильное контактное сопротивление в течение как минимум 10 000 циклов; поэтому они обычно существуют в условиях, которые можно считать «суровыми» (такими как экстремальная влажность, вибрация и температура).

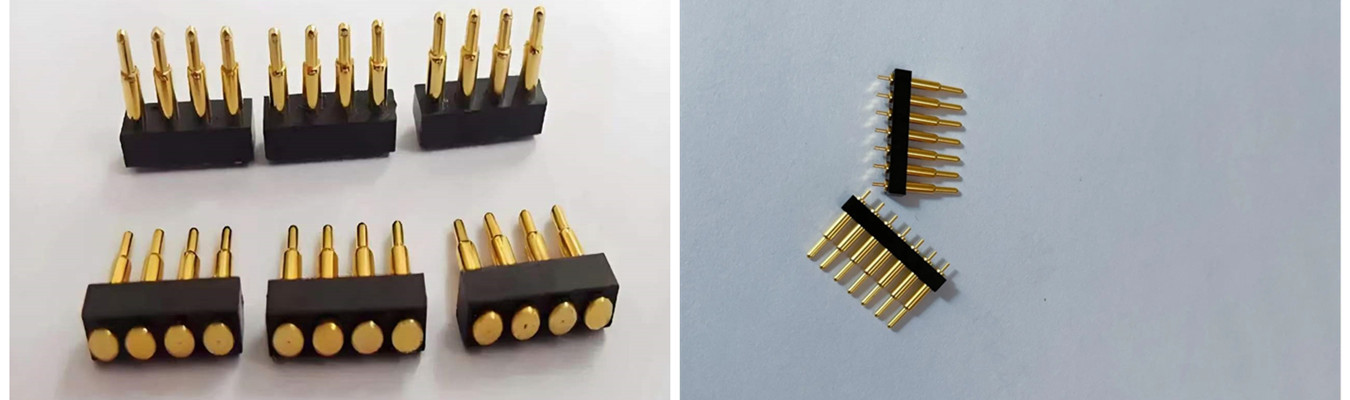

Швейцарские токарные автоматы продольного точения (также называемые швейцарскими винторезными станками) являются наилучшей производственной технологией для изготовления контактных штырей датчиков, особенно тех, диаметр которых составляет менее восьми миллиметров и которые имеют сложную форму с поднутрениями, пазами или пружинными элементами. Благодаря наличию направляющей втулки, которая поддерживает заготовку на расстоянии нескольких миллиметров от режущего инструмента, практически отсутствует прогиб, что обеспечивает очень высокую степень соосности между наконечником штыря, удерживающими зазубринами и оконечными выводами. В Falcon CNC Swiss мы предлагаем услуги по изготовлению пользовательских контактных штырей датчиков, от прототипа до серийного производства контактных штырей датчиков с интегрированными возможностями гальванопокрытия и электрических испытаний.
Контактные штыри датчиков — это токопроводящие детали, которые создают электрическое соединение между чувствительным элементом датчика (например, термопарой, тензорезистором или фотодиодом) и либо печатной платой (PCB), жгутом проводов или считывающим прибором. Контактные штыри датчиков обычно используются для низкого тока (мА до мкА) и низкого напряжения и имеют низкое контактное сопротивление (<10 мОм), а также низкую термо-ЭДС.
Ключевые роли контактных штырей датчиков в тракте передачи сигнала:
Сбор сигнала – Скользящий или подпружиненный контакт с чувствительным элементом или электродом
Монтаж на печатную плату – Вывод под пайку, запрессовка или поверхностный монтаж к контактным площадкам PCB
Интерфейс кабеля – Изоляционное вытеснение (IDC) или обжимное соединение с выводными проводами
Изоляция от окружающей среды – Герметизация внутри корпуса датчика, часто с использованием уплотнительных колец или компаунда
Как производитель контактных штырей датчиков, Falcon CNC Swiss производит штыри для датчиков давления, температурных зондов, датчиков приближения, медицинских биопотенциальных электродов и модулей обнаружения газа.
Интегрированные прецизионные электрические датчики — это датчики или группы датчиков, которые используют целостный подход к проектированию и изготовлению всей системы, где датчик, монтажный интерфейс и последующая электроника работают в унисон друг с другом. Этот подход включает снижение контактного сопротивления, согласование импедансов, контроль термо-ЭДС (электродвижущей силы) и поддержание механического выравнивания.
Ключевые параметры, которые Falcon CNC Swiss контролирует во время изготовления контактных штырей на станках с ЧПУ и сборки:
| Параметр | Типичный диапазон / Спецификация | Метод испытания |
|---|---|---|
| Контактное сопротивление | 10 мОм (золотое или серебряное покрытие); 5 мОм для сильноточного датчика | 4-проводное измерение по методу Кельвина |
| Сопротивление изоляции | 100 МОм при 500 В пост. тока (между соседними штырями) | Мегомметр |
| Диэлектрическая прочность | 500 В пер. тока до 1500 В пер. тока (в зависимости от типа датчика) | Испытание высоким напряжением (Hi-pot) |
| Термо-ЭДС (Зеебека) | 3 мкВ/°C для термопарных контактов (медь-медь или согласованные сплавы) | Дифференциальное измерение температуры |
| Долговечность циклов сопряжения | От 500 до 10 000 циклов (в зависимости от покрытия и конструкции пружины) | Автоматизированный тест вставки/извлечения |
| Усилие вставки/извлечения | 0,5Н до 5Н на штырь (зависит от пружинного контакта) | Динамометр |
| Нормальное усилие контакта (для пружинных штырей) | От 20 г до 200 г на штырь | Кривая сила-деформация |
Наша собственная метрологическая лаборатория проверяет эти параметры для каждой партии промышленного производства контактных штырей. Для оптовых поставок контактных штырей датчиков и OEM-программ мы предоставляем сертифицированные протоколы испытаний.
Нужен надежный производитель контактных штырей датчиков для нового медицинского устройства или автомобильного датчика? Сообщите нам ваши электрические и механические характеристики. Наши инженеры порекомендуют оптимальный материал, покрытие и геометрию контакта в течение 24 часов. Получите бесплатный анализ технологичности (DFM) →

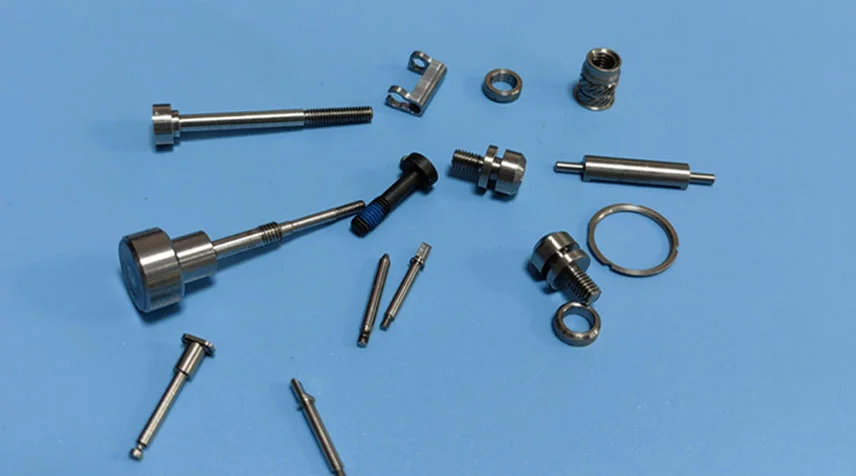

Тип используемого сплава и способ его обработки влияют на конечную электропроводность, коррозионную стойкость, износостойкость и паяемость различных контактных штырей датчиков. В Falcon CNC Swiss наиболее типичными являются следующие комбинации, которые мы обрабатываем.
| Сплав | Электропроводность (% IACS) | Предел текучести (МПа) | Основное применение |
|---|---|---|---|
| C11000 (ETP-медь) | 100-101 | 220-260 | Высокая проводимость, контактные штыри датчиков общего назначения, термопарные контакты |
| C17200 (бериллиевая бронза) | 22-28 | 1000-1300 (состаренная) | Контактные штыри из бериллиевой бронзы для пружинного усилия (пружинные контакты, контакты батарей) |
| C36000 (свинцовистая латунь) | 26 | 340-450 | Недорогие производитель контактных штырей датчиков, стандартные штыри, потребительская электроника |
| C19400 (железистая медь) | 65 | 400-480 | Автомобильные контактные штыри датчиков, требования высокой прочности |
| Нержавеющая сталь 303/304 | ~2.5 | 500-700 | Коррозионно-стойкие контактные штыри для медицинских или морских датчиков |
| Нержавеющая сталь 316L | ~2.5 | 480-550 | Имплантируемые / биосовместимые контакты датчиков (с золотым покрытием) |
| Титан Grade 5 (Ti-6Al-4V) | ~1 | 830-970 | Высокопрочные, легкие, биосовместимые контактные штыри датчиков |
Наиболее распространенным сплавом, используемым в промышленности для электропроводящих штырей, обладающих хорошей проводимостью и отличными пружинными характеристиками, остается бериллиевая бронза марки C17200. После механической обработки мы выполняем дисперсионное твердение (процесс термической обработки) компонентов для достижения полного перехода в пружинное состояние.
Нанесение покрытия является необходимым процессом для защиты от окисления, снижения контактного сопротивления и обеспечения легкости пайки. Falcon CNC Swiss предлагает услуги по нанесению покрытий собственными силами или через сертифицированных партнеров с полной отслеживаемостью всех материалов.
| Тип покрытия | Толщина | Твердость (HK) | Ключевые преимущества | Наилучшее применение |
|---|---|---|---|---|

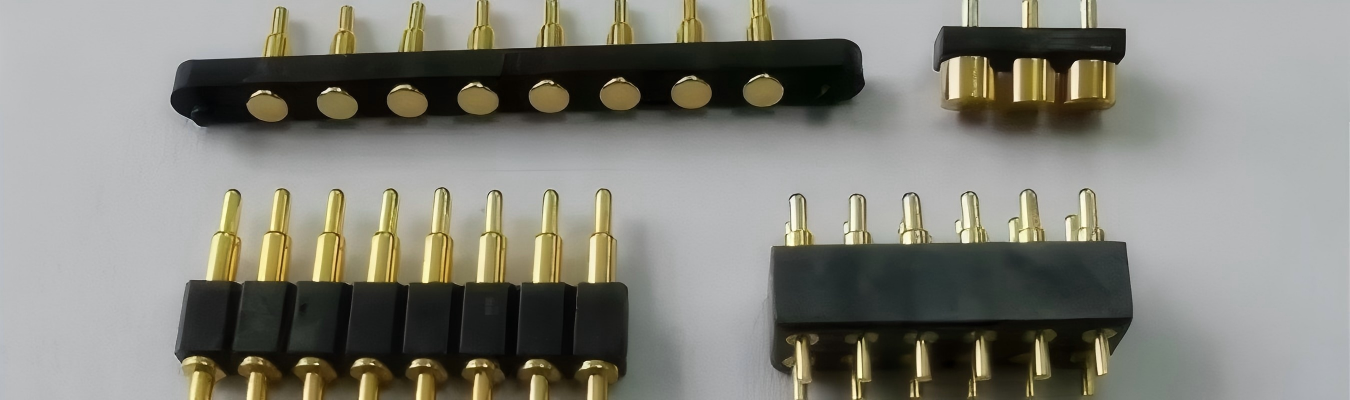

| Золото (твердое золото) | 0,5–2,5 мкм | 130-200 | Отсутствие окисления, низкое контактное сопротивление (10 мОм), высокий ресурс циклов (более 500 сочленений/расчленений) | Контактные штыри датчиков с золотым покрытием для медицинского, автомобильного оборудования, испытательного оборудования |
| Серебро | 2–10 мкм | 70-100 | Наивысшая проводимость (5 мОм), антифрикционные свойства, хорошо подходит для больших токов | Силовые контактные штыри датчиков, термопарные контакты (согласованный сплав) |
| Никель (химический) | 2–5 мкм | 180-220 | Диффузионный барьер под золотом, умеренная коррозионная стойкость, твердая поверхность | Подслой под золото, промышленные контактные штыри датчиков |
| Олово (матовое или блестящее) | 3–10 мкм | 10-20 | Паяемость, недорогое, низкое контактное усилие | Контактные штыри датчиков для монтажа на PCB (только вывод под пайку) |
| Палладий-никель (PdNi) | 0,5–1,5 мкм | 400-500 | Очень твердый, хорошая износостойкость, альтернатива золоту | Высокоресурсные автомобильные контактные штыри датчиков |
Для термостойких контактов датчиков, работающих при температуре выше 150°C, мы рекомендуем серебряное покрытие (которое сохраняет проводимость при высокой температуре) или никелевое покрытие с диффузионным барьером. Для криогенных применений предпочтительно золото поверх никеля.
