В жестоком мире прецизионного производства мало найдется материалов, которые одновременно являются и соблазном, и драконом, как титан. Для инженеров, разрабатывающих аэрокосмические детали нового поколения, спасительные медицинские имплантаты или сверхскоростные гоночные компоненты, соотношение прочности к весу, коррозионная стойкость и биосовместимость титана не имеют себе равных. Однако превращение сырого титанового прутка в прочную, изогнутую деталь с микронной точностью требует особого сочетания станка, оснастки и опыта. Именно здесь точностьШвейцарская обработка титанастановится не просто опцией, а необходимостью.
Мы, в Falcon CNC Swiss, служим нашему инженерному сообществу, развивая эти знания. Как ведущаяшвейцарский цех по обработке титана, мы знаем, что успех основан на понимании основ взаимодействия режущего инструмента с титаном. Написанное с инженерной точки зрения, это руководство рассматривает элементы швейцарской винтовой обработки титана для вас.
Есть старая поговорка в технологии: прежде чем заниматься «как», нужно понять «почему». Титан выбирают не из-за его легкости в резке; его обрабатывают, потому что того требует применение.
Прочность к весу: Титан, в зависимости от марки, обеспечивает прочностные характеристики, сопоставимые со многими сталями, при почти вдвое меньшем весе, что делает материал идеальным для аэрокосмических кронштейнов, крепежа и везде, где важен вес вращающейся части или полезной нагрузки.
Коррозионная стойкость и биосовместимость: Обычные обрабатываемые марки, такие как Ti-6Al-4V (Grade 5), инертны внутри человеческого тела и устойчивы к коррозии под воздействием биологических жидкостей и стерилизации, что делает материал идеальным для хирургических инструментов, имплантатов и стоматологических изделий.
Термостойкость: Титан сохраняет свои механические свойства при температурах, при которых алюминиевые сплавы ослабевают, что делает его подходящим кандидатом для аэрокосмических компонентов, расположенных рядом с двигателями.
Немагнитность и низкая теплопроводность: желание калибровать небольшие электронные или научные устройства.
Проблема, однако, заключается в тех самых свойствах, которые делают титан превосходным материалом. Низкая теплопроводность титана означает, что при недостаточно агрессивной подаче и глубине резания тепло остается на режущей кромке, не полностью передаваясь стружке, что приводит к быстрому износу. Его повышенная прочность означает, что требуется значительное усилие для резки металла, и это, в сочетании с естественной склонностью к наклепу, может привести к плохому качеству поверхности и поломке инструмента, если не учесть это должным образом.

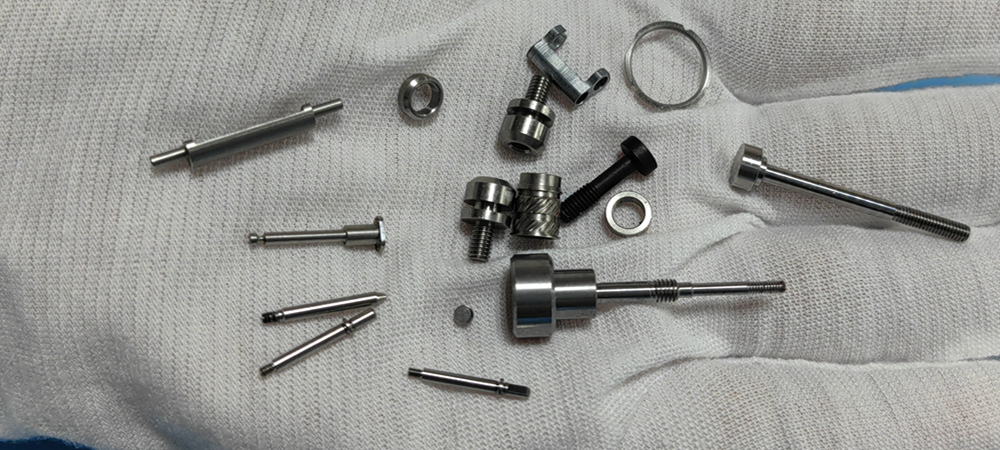

Когда дело доходит дошвейцарская обработка мелких титановых деталей, ничто не дает таких результатов, как швейцарский токарный станок. Этот особый тип станков с ЧПУ мастерски обходит основные проблемы обработки титана:
Непревзойденная поддержка: Направляющая втулка станка поддерживает заготовку на расстоянии всего нескольких миллиметров от места резания. Эта поддержка очень важна при обработке длинных тонких деталей, характерных для швейцарской обработки титана, таких как штифты, валы и крепеж. Чтобы предотвратить вибрацию и плохие допуски на этом труднообрабатываемом сплаве, необходима жесткость станка.
Готовность к нагреву: Близость направляющей втулки и наличие системы подачи СОЖ под высоким давлением непосредственно в зону резания помогают справиться с проблемой нагрева титана. Отвод тепла является ключом к сохранению стойкости инструмента и размерной стабильности.
Синхронизация по осям: Современные швейцарские токарные станки с ЧПУ сочетают приводной инструмент и дополнительные шпиндели для полной обработки прецизионных швейцарских титановых деталей за одну установку. Исключение перестановки дорогостоящей, частично обработанной титановой детали повышает выход годного, стабильность и производительность.
Теперь мы более подробно рассмотрим вопрос о марках титана, подходящих для швейцарской обработки. Не весь титан, конечно, одинаков, и выбор правильной марки — первое важное решение в любом проекте.
Технически чистый титан (марки 1-4): Более мягкие и пластичные, чем сплавы. Легче обрабатываются, но не прочнее. Используются для коррозионностойких пластин, труб и некоторых медицинских применений, где требуется максимальная формуемость.
Ti-6Al-4V (Grade 5): Рабочая лошадка мира титановых сплавов, Ti-6-4 составляет почти половину всего используемого титана. Отличный баланс прочности, веса и коррозионной стойкости. Швейцарская обработка титана Grade 5 — самый частый запрос, который мы получаем для аэрокосмических, медицинских и автомобильных задач. Обрабатываемость удовлетворительная, требует умеренно строгих параметров.
Ti-6Al-4V ELI (Grade 23): Версия Grade 5 с «особо низким содержанием примесей». Повышенная чистота, увеличенная вязкость разрушения и улучшенная пластичность. Марка для швейцарской обработки титановых медицинских деталей, особенно имплантируемых устройств, где вопросы биосовместимости и усталостной долговечности имеют первостепенное значение.
Другие сплавы (бета-сплавы, такие как Ti-3Al-8V-6Cr-4Mo-4Zr): Очень прочные, более пластичные и с улучшенной холодной формуемостью, но с еще большей сложностью обработки. Часто требуется совершенно другой подход и дисциплина, с жесткими требованиями к инструменту и траектории.
Успех вшвейцарская обработка титаназависит от внимания к деталям. Вот принципы, которыми мы руководствуемся в Falcon CNC Swiss:
Инструмент и геометрия: Мы используем высококачественные, непокрытые или покрытые AlTiN мелкозернистые твердосплавные инструменты. Острые режущие кромки с положительным передним углом и полированными канавками критически важны для снижения сил резания и улучшения отвода стружки. Жесткость инструмента имеет жизненно важное значение.
Скорость, подача и глубина резания: Ключевыми моментами здесь являются низкая скорость резания, высокая подача и стабильная толщина стружки. Если мы слишком медленные, возникает трение и наклеп; если слишком быстрые — выделяется тепло до разрушительного уровня. Перемещаясь в более мягкое состояние материала под поверхностным наклепом, мы поддерживаем относительно быструю обработку со стабильной агрессивной подачей. Скрытое тепло идет на деформацию материала, и мы постоянно получаем «легкую» стружку предсказуемых размеров с относительно низкой твердостью.
Контроль стружки и ее удалениеНаш верный слуга — стружка — служит основным средством отвода тепла. Мы подбираем параметры так, чтобы получить стружку, которая завивается в четкую форму «6» или «9» и чисто ломается. Непрерывное образование стружки в виде «птичьего гнезда» самоубийственно: она может намотаться на деталь, повредив ее, или вызвать чрезмерный простой. Наши системы подачи СОЖ под высоким давлением настроены так, чтобы избежать этого, мгновенно сдувая стружку!
Приспособления и зажимные устройства: Мы выходим за рамки направляющей втулки, используя специальные закаленные приспособления и оснастку для обеспечения их стабильности, так как любая вибрация передается на деталь, сокращая стойкость инструмента или ухудшая качество поверхности.

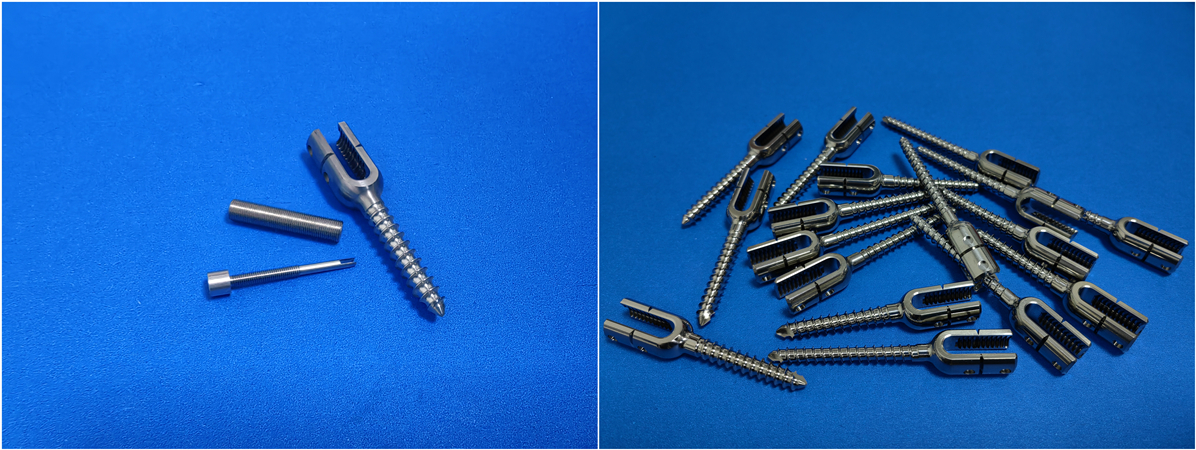

Возьмем этот компонент спинального фиксирующего устройства: сложный крошечный винт с требовательной резьбой и анатомической формой. Изготовлен из Ti-6Al-4V ELI (Grade 23).
Задача:
Безупречная поверхность для биосовместимости, допуски ±0.005 мм на некоторых элементах и отсутствие дефектов, таких как микротрещины и остаточные напряжения, которые могут привести к отказу in vivo.
Сертификация материала: Пруток, сплав Ti 5-5-5, соответствующий ASTM F136, с отслеживаемыми партиями.
Разработка процесса: Программирование CAM с использованием трохоидальных траекторий фрезерования для карманов, обеспечивающих постоянное касание инструмента и распределение тепла (и отсутствие размазанной поверхности). Вихревое нарезание резьбы обеспечивает более прочную и точную резьбу.
Промежуточный контроль: Детали «проверяются» между операциями, чтобы убедиться, что параметры соответствуют спецификации до выхода на финишную обработку. Мы не хотим, чтобы такие дорогие детали вышли из допуска.
Финишная обработка: Детали удаляются заусенцы, очищаются и пассивируются в соответствии с медицинскими стандартами чистоты.
Такой уровень контролируемой экспертнойпрецизионной швейцарской обработки титанапревращает конструкцию в надежное, улучшающее жизнь устройство.
Учитывая сложность и затраты, выбор партнера дляшвейцарская обработка титана в Китаеили где-либо еще является стратегическим решением. Ищите:
Прозрачная экспертиза: Они должны уверенно говорить о стратегиях выбора инструмента, управлении теплом и стружкообразовании, а не просто называть цену.
Специализированное оборудование: Спрашивайте о возможностях оборудования, системах подачи СОЖ под высоким давлением (минимум 1000 psi) и технологии шпинделей, предназначенных для твердых материалов.
Инфраструктура качестваПредварительный контроль, финишный контроль на КИМ и процессы сертификации материалов необходимы. Сертификаты ISO 9001 и AS9100D / ISO 13485 являются сильными индикаторами системного подхода.
Учет технологичности конструкции (DFM): Настоящий партнер проверит ваши чертежи на ранней стадии, предлагая небольшие изменения радиусов, толщины стенок или допусков, которые значительно улучшают технологичность и стоимость без ущерба для функции.
Швейцарская обработка титана — это вершина материаловедения и современного станочного мастерства — эргономичная, послушная дисциплина, а не грубая сила, является ответом на получение лучшего от этого требовательного материала.
Ваш следующий проект раздвигает границы с титаном? Изучите наши специализированныеуслуги швейцарской обработки, чтобы увидеть, как мы применяем этот опыт ежедневно. Для компонентов, где титан незаменим, углубитесь в наши конкретные возможности на странице нашей кастомной обработки титана. Давайте вместе разработаем решение, которое соответствует вашим целям по точности, производительности и надежности.
Нужна инженерная поддержка для швейцарской обработки титановых деталей?Свяжитесь с нами сегодня!
