**Прецизионная обработка: углубленный обзор швейцарской токарной обработки и ее преимущества для промышленного применения**

1.**Введение:** Основа прецизионного производства

В современном производстве точность имеет ключевое значение. Поскольку разные отрасли (аэрокосмическая, медицинские устройства и т.д.) требуют всё более мелких деталей со сложной конструкцией, один метод обработки неуклонно набирает важность —Швейцарская винторезная обработкашвейцарская винторезная обработка. Это инновационный, точный и быстрый процесс, ставший основой производства благодаря высоким требованиям к объёму выпуска.

Будь вы инженером, агентом по закупкам или просто хотите узнать больше о процессе производства сложных деталей, эта статья представляет собой основательное погружение в область швейцарской винторезной обработки, включая её отличие от ЧПУ-обработки, используемые инструменты и материалы, но с фокусом на важное с точки зрения поисковых систем.

2. **Что такое швейцарская винторезная обработка?**

Швейцарская винторезная обработка — это вид прецизионной обработки, разработанный в Швейцарии для производства компонентов часов ещё в 1800-х годах. С момента создания она эволюционировала в метод производства точных компонентов для электроники, аэрокосмической отрасли и медицинских устройств.

Особенность этого метода — использование токарного станка с подвижной передней бабкой. Швейцарские токарные станки позволяют подавать материал (пруток) через направляющую втулку, и по мере продвижения материала через эту втулку режущие инструменты работают в непосредственной близости, поддерживая деталь с меньшим прогибом, что обеспечивает лучшую точность при обработке резко конических, тонких и сложных вращающихся деталей.

**Ключевые преимущества:**

- Жёсткие допуски (до ±0,0002")

- Высокая скорость

- Идеально для мелких цилиндрических деталей

- Требуется очень мало вторичных операций

3. **Что такое швейцарская типовая обработка?**

Швейцарская типовая обработка — это конкретный процесс на швейцарских токарных станках. Эти станки позволяют использовать несколько инструментов одновременно, что часто делает их гораздо эффективнее обычных ЧПУ-станков. В отличие от ЧПУ-точения, где деталь остаётся неподвижной, швейцарские станки подают материал мимо инструмента, обеспечивая лучший контроль над микроразмерными деталями.

Швейцарская обработка особенно подходит для:

- Длинных и тонких компонентов

- Компонентов со сложной геометрией

- Компонентов, требующих высокой повторяемости

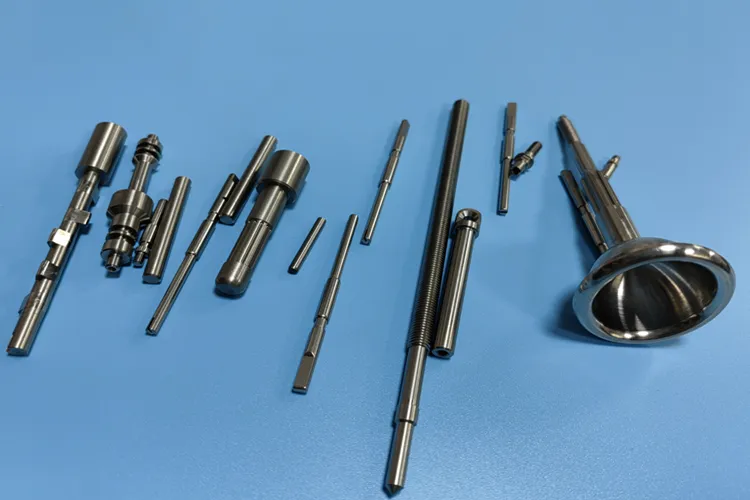

Типичные компоненты: ортопедические имплантаты, коннекторы, сопла, валы, медицинские винты и т.д.

4. В чём разница между ЧПУ и швейцарской обработкой?

Хотя швейцарская винторезная обработка технически является частью ЧПУ-обработки, есть ключевые различия:

Швейцарские станки обычно могут выполнять точение, сверление, фрезерование и нарезание резьбы за одну установку, сокращая время выполнения и затраты.

5. Может ли ЧПУ-станок изготавливать винты?

ЧПУ-станки могут изготавливать винты, особенно для нестандартных конструкций или мелкосерийного производства. Для массового выпуска прецизионных винтов, особенно с жёсткими допусками или для медицинских винтов, лучше подходят швейцарские винторезные станки. ЧПУ-токарные станки могут не обеспечивать экстремальные допуски на длинных деталях, что делает их малопригодными для мелких сложных винтов.

6. Как ещё называют винторезный станок?

Винторезный станок обычно называют одним из следующих:

• Швейцарский токарный станок.

• Автоматический токарный станок.

• Токарный центр.

• Многошпиндельный станок для серийного и массового производства.

Название «винторезный станок» произошло от станков, специально предназначенных для быстрого и эффективного изготовления винтов и резьбовых деталей. Сейчас оно относится к швейцарским ЧПУ-станкам, а также к многошпиндельным автоматам.

7. Как называется процесс изготовления винтов?

Процесс изготовления винтов в целом называется накаткой резьбы или нарезанием резьбы, в зависимости от метода. При швейцарской винторезной обработке процесс обычно включает:

Точение корпуса винта.

Нарезание резьбы с помощью резьбонарезной плашки или ролика.

Фрезерование любых элементов, таких как шлицы под отвёртку.

Снятие заусенцев и полировка.

Инспекция и контроль качества.

Это относится к области прецизионной обработки.

8. Какие станки используются для изготовления винтов?

Существуют различные станки:

Швейцарские ЧПУ-станки — высокая точность и низкие допуски.

Многошпиндельные станки — хороши для массового производства.

ЧПУ-токарные станки — для нестандартных или коротких партий.

Резьбонакатные станки — резьба формируется методом давления.

Автоматические винторезные станки — для непрерывного производства винтов.

Швейцарские винторезные станки особенно ценятся за скорость, повторяемость и минимальные отходы материала.

9. Какие материалы нельзя обрабатывать на ЧПУ?

Хотя большинство металлов и пластиков можно обрабатывать на ЧПУ, не все материалы обрабатываются одинаково:

• Закалённое стекло

• Стеклопластик — сильно изнашивает инструмент

• Эластомеры

• Пена и губкообразные материалы

• Сверхтвёрдая керамика

Лучшие материалы для швейцарских винторезных станков:

• Нержавеющая сталь

• Алюминий

• Латунь

• Титан

• Пластики, такие как PEEK или Delrin

Выбор правильного материала важен в зависимости от применения и жёсткости допусков.

10. Какое сырьё используется для изготовления винтов?

Винты обычно изготавливаются из металлического прутка. Предпочтительные материалы:

• Нержавеющая сталь — коррозионностойкая

• Латунь — отличная обрабатываемость

• Титан — часто используется для медицинских имплантатов

• Алюминий — лёгкие применения

• Пластик — для неэлектропроводных применений

Для максимальной производительности швейцарские ЧПУ-станки часто используют прецизионно-шлифованный пруток, который помогает уменьшить вибрацию и обеспечивает стабильные результаты при обработке.

11. Что используется при швейцарской винторезной обработке?

Инструменты, используемые при швейцарской винторезной обработке, включают:

• Токарные резцы

• Отрезные резцы

• Резьбонарезной инструмент

• Приводной инструмент (для поперечного фрезерования или сверления)

• Направляющие втулки

• Контршпиндели

Координируя комбинацию этих инструментов для многоосевой обработки, прецизионный компонент изготавливается за долю времени.

12. Из каких двух простых механизмов состоит винт?

Винт состоит из двух простых механизмов:

Наклонная плоскость, обёрнутая вокруг стержня.

Цилиндр, служащий основанием или корпусом.

Эти два механизма элегантно и эффективно преобразуют вращательное движение в линейное — принцип, на который мы до сих пор полагаемся в современной инженерии.

Готовы привнести точность в ваш следующий проект?

Свяжитесь с Falcon CNC SwissСегодня обсудите вашипотребности в нестандартной винторезной обработке. Будь то прототип или серийное производство, наши эксперты помогут найти идеальное решение.

FAQ: Швейцарский винторезный станок

В1: Какие отрасли получают наибольшую выгоду от швейцарской винторезной обработки?

О: Отрасли, включая медицинские устройства, аэрокосмическую, электронику и военную, получают выгоду от швейцарской винторезной обработки. Эти отрасли часто требуют точности, сложности и производства мелких деталей.

В2: Швейцарская обработка используется только для винтов?

О: Нет. Эта технология также используется для штифтов, валов, коннекторов, имплантатов и любых высокоточных цилиндрических деталей.

В3: Как быстро швейцарский станок производит детали?

О: В зависимости от сложности детали, швейцарский винторезный станок может обеспечивать приемлемое время цикла: от 10 секунд для простых деталей до нескольких минут для более сложных. Время простоя минимально.

В4: Какой допуск можно ожидать от швейцарских винторезных станков?

О: Лучшие швейцарские станки обеспечивают допуски до ±0,0002 дюйма (5 микрон).

В5: Предусмотрена ли автоматизация на швейцарских станках?

О: Да. Многие швейцарские ЧПУ-станки спроектированы для круглосуточной работы без оператора с использованием прутковых податчиков и уловителей деталей.
