В эпоху, когда ширина человеческого волоса (≈80 мкм) считается грубой точностью, швейцарская обработка и технологии ЧПУ занимают разные ниши. Это техническое исследование объемом 2800 слов изучает их различия с помощью жестких данных, отраслевых стандартов и реальных примеров, предоставляя инженерам возможность принимать обоснованные решения.
1. Эволюция конструкции: от токарных станков до скользящих шпинделей
Рабочая лошадка ЧПУ
Традиционные токарные станки с ЧПУ произвели революцию в производстве благодаря программируемой автоматизации. Их вращающиеся патроны и стационарный инструмент обрабатывают детали диаметром до 500 мм, что идеально подходит для автомобильных трансмиссионных валов или промышленных клапанов. Однако их ахиллесова пята проявляется при диаметре менее 10 мм, где центробежные силы вызывают ошибки вибрации, превышающие ±0,015 мм.
Точность ДНК швейцарской обработки
Разработанная для часовых компонентов в 1880-х годах, современная швейцарская обработка с ЧПУ включает:
Скользящий шпиндель: подает прутковый материал через направляющую втулку, снижая прогиб заготовки на 92% (ASME B5.54-2005).
Приводной инструмент: 12+ вращающихся инструментов, работающих синхронно для сложных геометрий.
Микросмазка: системы масляного тумана, создающие пленки толщиной 0,1 мкм на режущих кромках.
Узнайте больше информации о швейцарской обработке с ЧПУ
Сравнение механических преимуществ
Параметр | Токарный станок с ЧПУ | Швейцарский станок |
Поддержка заготовки | Патрон (3-кулачковый) | Направляющая втулка |
Расстояние инструмент-заготовка | 5–10 мм | 0,1–0,5 мм |
Максимальная скорость шпинделя | 4000 об/мин | 16 000 об/мин |
Демпфирование вибрации | Пассивное | Активные гидростатические подшипники |
2. Материаловедение: расширение границ
Тяжеловесы ЧПУ
Инконель 718: обрабатывается в лопатки турбин с пределом прочности 1100 МПа.
Инструментальная сталь (D2): закалена до 62 HRC для промышленных штампов.
Деликатное мастерство швейцарской обработки
Титан (Grade 23 ELI): спинальные винты с чистотой поверхности Ra 0,2 мкм (одобрено FDA 510(k)).
Биоабсорбируемые магниевые сплавы: временные костные винты, рассасывающиеся со скоростью 0,8 мм/год.
Vespel® SP-1: высокотемпературные изоляторы для полупроводниковых инструментов.
Сравнение параметров резания
Материал | Скорость подачи ЧПУ | Скорость подачи швейцарского станка | Разница чистоты поверхности |
Нержавеющая сталь 316L | 0,15 мм/об | 0,05 мм/об | Ra 0,8 мкм против 0,3 мкм |
PEEK | 0,20 мм/об | 0,08 мм/об | Без заусенцев против ручного удаления заусенцев |
3. Война допусков: противостояние на микронах
Ограничения ЧПУ раскрыты
Тепловой дрейф: нагрев шпинделя вызывает размерный дрейф 0,008 мм за 4 часа.
Следы вибрации: частотный анализ показывает резонансные колебания выше 8000 об/мин.
Арсенал швейцарской точности
Подшпиндели: финишная обработка задних поверхностей без переустановки (концентричность 0,002 мм).
Лазерные микрометры: мониторинг в процессе корректирует инструмент каждые 50 деталей.
Криогенное охлаждение: жидкий азот (-196°C) предотвращает наклеп Ti-6Al-4V.

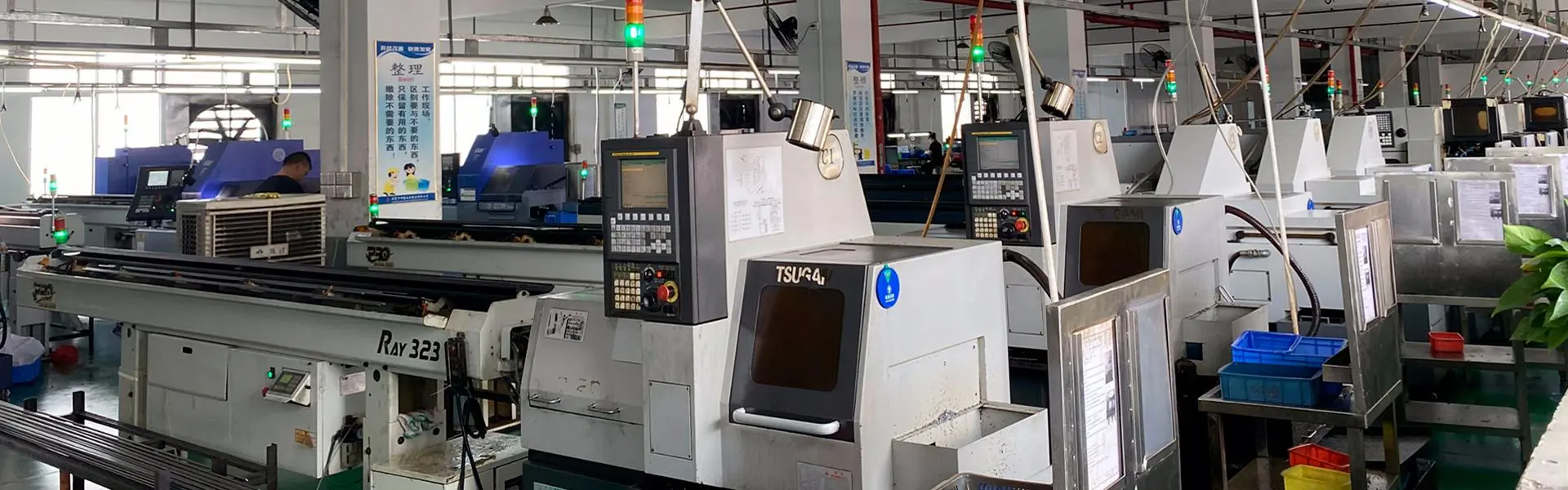

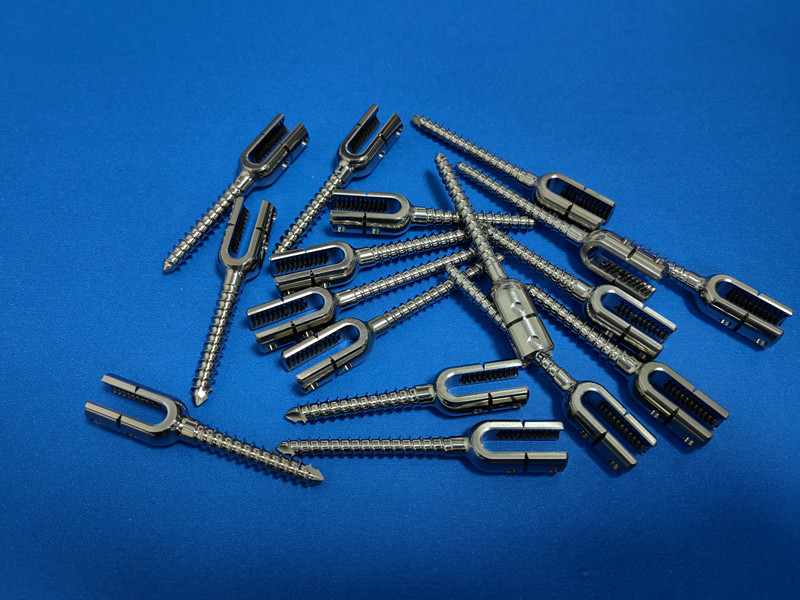

Медицинский пример – костные винты
Показатель | Результат ЧПУ | Результат швейцарского станка | Улучшение |
Ошибка шага резьбы | ±0,012 мм | ±0,003 мм | 75% |
Шероховатость поверхности | Ra 0,6 мкм | Ra 0,2 мкм | 67% |
Скорость производства | 80/ч | 220/ч | 175% |
4. Анализ затрат и выгод: когда швейцарские станки окупаются
Калькулятор точки безубыточности
Используйте эту формулу для определения оптимальной технологии:
(Стоимость настройки ЧПУ + (Стоимость единицы × Объем)) против (Стоимость настройки швейцарского станка + (Стоимость единицы × Объем))
Сценарий: 10 000 изоляторов из PEEK диаметром 3 мм
|
