Конические штифты и резьбовые штифты для точных сборок

Конические штифты и резьбовые штифты широко используются в прецизионных механических узлах, где требуются точная или повторяемая переналадка, фиксация положения и стабильность размеров. Они находят применение от промышленных ЭЛТ до автоматизации, робототехники и специальной оснастки.

В этом обзоре будут рассмотрены типы конических и резьбовых штифтов, их применение, а также то, как прецизионные производственные процессы, такие как швейцарская обработка, обеспечивают стабильное качество для более точных инженерных задач.

Что такое конические штифты?

Конические штифтыЭто прецизионные штифты, которые обтачивают или аналогичным образом изготавливают с небольшим конусом по длине, что позволяет им плотно и самопроизвольно фиксироваться при запрессовке в ответное коническое отверстие. Такая геометрия штифта часто используется в приложениях, где требуется повторяемое позиционирование от существующей посадки или предотвращение вибрации.

Области применения конических штифтов включают:

• Выравнивание прецизионных приспособлений и оснастки

• Позиционирование элементов механизмов

• Сборка пресс-форм и штампов

• Точная замена деталей в механических системах

В силу своего применения конические штифты должны изготавливаться со строгим контролем диаметра и хорошим качеством поверхности.

Объяснение резьбовых штифтов (и резьбовых конических штифтов)

В некоторых узлах процесс сборки может быть не единственным фактором. Удобство соединения, а также легкое удаление и позиционирование могут быть не менее важны. Резьбовые штифты (и резьбовые конические штифты) выполняют эту задачу.

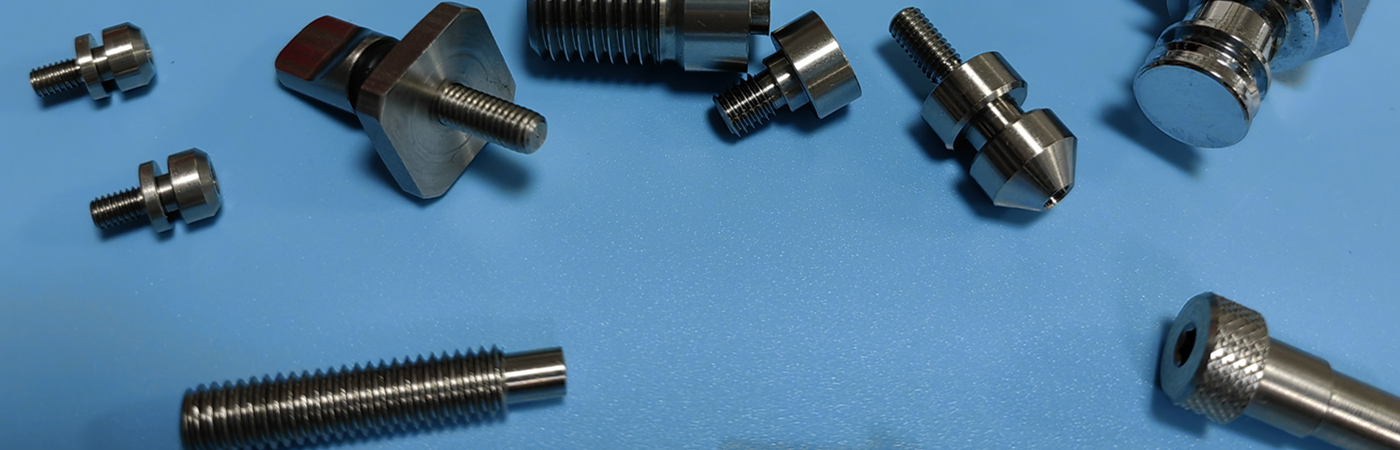

Резьбовые штифты

«Обычные» (в отличие от специальных)Резьбовые штифтыимеют внутреннюю или наружную резьбу на корпусе, что позволяет легко вставлять штифты, а также вынимать или выкручивать их стандартным инструментом. Конструкция «корпуса» стандартных резьбовых штифтов особенно подходит для долгосрочного использования или в узлах с экстремальной точностью, где детали могут периодически разбираться.

Резьбовой конический штифт

Резьбовые конические штифтысочетает точность позиционирования конического штифта с возможностью обслуживания, свойственной обычной резьбовой конструкции. Эта особенность особенно востребована в труднодоступных местах или при ограниченном пространстве, как и дополнительное резьбовое отверстие на боковой поверхности снятого конуса.

В сложных узлах часто предпочитают детали с внутренней резьбой, так как они позволяют избежать выступающих наружу резьбовых частей.

Штифты с внутренней резьбой

Штифты с внутренней резьбойимеют резьбовое отверстие по всей длине или частично на одном конце корпуса. Это позволяет использовать винт или съемник для точной установки и/или извлечения — бесценная функция в тесных узлах и других точных механизмах, где требуется избежать повреждения или изменения формы штифта.

Большинство штифтов изготавливаются из прочных материалов, распространенными вариантами являются:

• Нержавеющая сталь

• Легированная сталь

• Углеродистая сталь

• Инструментальная сталь

Выбор зависит от нагрузки, коррозионной стойкости и условий эксплуатации, а точение позволяет легко нарезать резьбу и обеспечить требуемые диаметр и качество поверхности при серийном производстве.

Обычные области применения конических штифтов включают:

• Автоматизация и робототехника

• Промышленные машины и оборудование

• Производство пресс-форм и штампов

• Прецизионные приспособления и кондукторы

• Автомобильная и общая механическая сборка

В этих применениях характеристики хорошего контроля штампа, надежная резьба и точные размеры конуса являются основными для достижения желаемого результата. Конические штифты, как «обычные» сборочные элементы, надежно используются во многих из этих приложений, наряду с деятельностью основных поставщиков качественных конических штифтов для стандартных и нестандартных изделий по мере необходимости.

Как достигается качество штифтов с помощью прецизионной обработки

Изготовление сегментированных штифтов, как конических, так и резьбовых, требует специализированногоВозможности швейцарской обработкии качественного исполнения. Швейцарская обработка широко используется для производства таких прецизионных компонентов, позволяя создавать:

1. Жесткие допуски на диаметр и угол конуса

2. Отличная соосность между корпусом штифта и ответными резьбовыми элементами

3. Чистая поверхность для хорошей запрессовки или скользящей посадки

4. Стабильная повторяемость при серийном производстве.

Швейцарские станки отлично подходят для качественных штифтов малого диаметра, где общий размер штифта становится фактором точности сборки.

Нестандартные штифты и валы

Многие области применения штифтов не соответствуют стандартным каталогам по размерам и характеристикам, например:

• Различные углы конуса и/или формы корпуса

• Внутренняя резьба

• Другие длины и диаметры

• Требования, обусловленные конкретным производством, материалом или обработкой поверхности

Производители правильно спроектированныхнестандартных штифтов и валовмогут удовлетворить эти требования благодаря гибким процессам ЧПУ и швейцарской обработки.

Узнайте больше опрецизионно обработанных штифтах и валахпредназначенных для требовательных механических и промышленных применений.

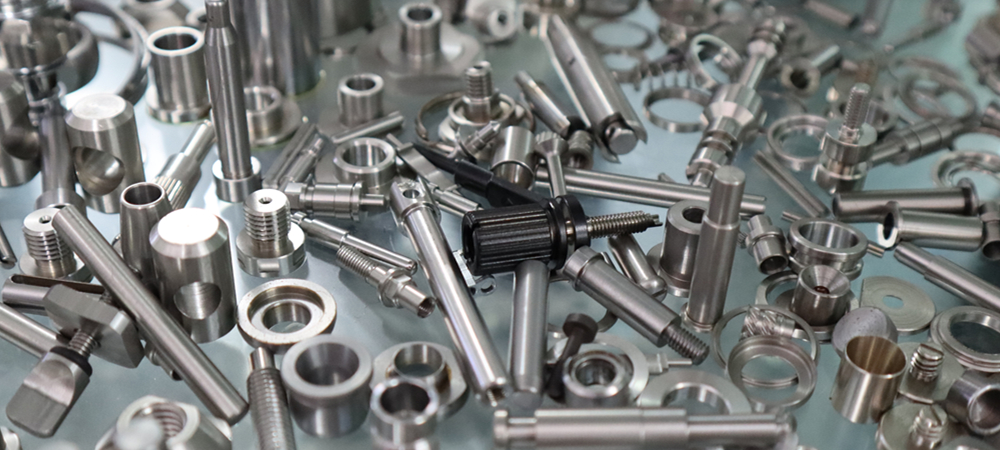

Выбор поставщиков конических штифтов

Инженеры и другие покупатели должны учитывать при поискеконических штифтовпоставщиков:

1. Опыт швейцарской обработки – Обширный опыт швейцарской обработки помогает достигать жестких допусков на малые штифты.

2. Материалы – Гибкость в работе с различными сталями и другими сплавами.

3. Контроль допусков – Проверенный процесс тестирования деталей на соответствие спецификациям.

4. Нестандартные конструкции – Возможность изготовления других штифтов и валов, адаптированных для конкретного применения.

5. Повторяемость – Доказанное качество производственного процесса для обработки деталей в объемах.

Выбор поставщика, имеющего опыт работы со штифтами и связанными со сборкой вопросами, помогает устранить проблемы и снизить затраты на обслуживание готового узла.

Заключение

Конические штифты, резьбовые штифты и резьбовые конические штифты являются важными компонентами для прецизионных механических узлов, требующих точного выравнивания и надежного позиционирования. От конструкций с внутренней резьбой до прочных металлических резьбовых штифтов — качество изготовления напрямую влияет на производительность и надежность.

Используя передовые услуги швейцарской обработки и прецизионные процессы ЧПУ, производители могут изготавливать высококачественные штифты, соответствующие строгим инженерным требованиям. Для применений, требующих нестандартных конструкций, партнерство с опытным поставщиком прецизионной обработки обеспечивает стабильное качество, точность и долгосрочную ценность.
