Швейцарская токарная обработка, краеугольный камень современного производства, позволяет изготавливать детали с допусками до ±0,0001″ (2,5 мкм). Зародившись в швейцарском часовом производстве XIX века, этот метод сегодня стимулирует инновации в таких критически важных отраслях, как медицинские устройства, автомобильные системы и электроника. Вот углублённое исследование его механики, применения и будущих тенденций.
1. Введение в швейцарскую токарную обработку
Разработанная в 1870-х годах для изготовления деталей часов, таких как балансовые колёса Ø1 мм, швейцарская обработка превратилась в процесс с ЧПУ для сверхмалых и высокоточных деталей. Сегодня она незаменима в отраслях, требующих микроскопической точности, таких как:

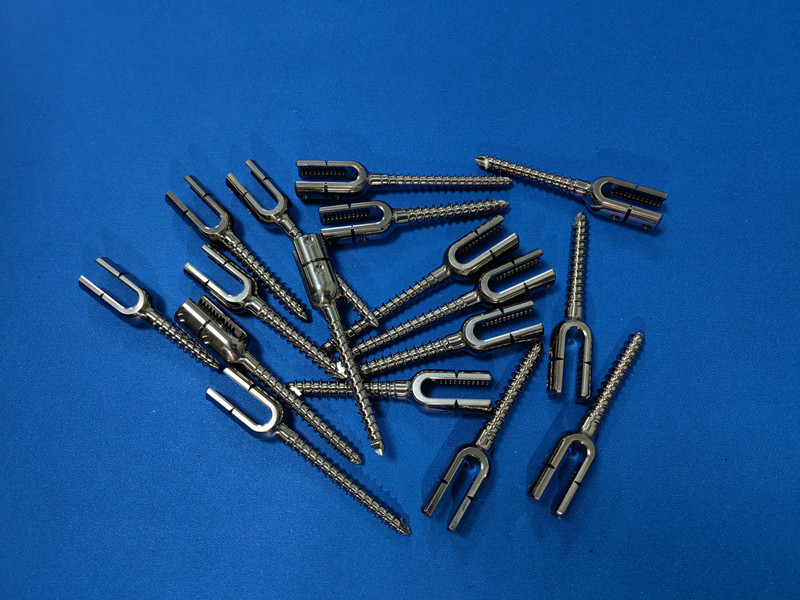

Медицина: спинальные винты с шероховатостью Ra 0,2 мкм для остеоинтеграции.
Автомобилестроение: форсунки топливных инжекторов с микроканалами 0,1 мм.
Электроника: соединители с шагом 0,05 мм для антенн 5G.
2. Как работает швейцарская токарная обработка
Ключевые механизмы
Скользящая шпиндельная бабка: подача пруткового материала через направляющую втулку из карбида вольфрама, стабилизация материала в пределах 0,1 мм от режущего инструмента, что снижает вибрацию на 90%.
Приводной инструмент: 8+ вращающихся инструментов выполняют одновременное фрезерование, сверление и нарезание резьбы.
Подшпиндель: обработка обоих концов детали без переустановки, обеспечивая концентричность ±0,0002″.
Традиционный ЧПУ против швейцарских токарных станков
Характеристика | Швейцарский токарный станок | Обычный ЧПУ |
Допуск | ±0,0001″ | ±0,001″ |
Отходы материала | 2% | 15–20% |
Время цикла | 6,5 ч (1000 деталей) | 12 ч |
Данные по стандартам ASME B5.54. |
3. Ключевые преимущества швейцарской токарной обработки
Точность: достигает шероховатости Ra 0,1 мкм для титановых имплантатов.
Эффективность: 98% использования материала благодаря автоматическим податчикам прутка.
Скорость: производит 15 000 медицинских винтов за 48 ч в безлюдном режиме.
Пример из практики: Медицинский OEM-производитель снизил уровень брака титановых винтов M1.2 с 12% до 0,5% с помощью швейцарской токарной обработки.
4. Применение в различных отраслях
Медицинские устройства
Биоразлагаемые имплантаты: зажимы из магниевого сплава, растворяющиеся за 6–12 месяцев.
Хирургическая робототехника: инструменты Ø0,8 мм с допуском на изгиб 0,001″.
Автомобилестроение
Штыри аккумуляторов электромобилей: латунные соединители, устойчивые к нагреву до 700°C.
Топливные форсунки: сопла с микроканалами 0,1 мм.
Электроника
Микрооптика: оправы линз с концентричностью 0,5 мкм.
Квантовые вычисления: сверхпроводящие резонаторы из ниобия.
5. Материалы, используемые в швейцарской токарной обработке
Материал | Применение | Допуск |
Ti-6Al-4V ELI | Ортопедические винты | ±0,0002″ |
316LVM Сталь | Коррозионно-стойкие клапаны |
