Радиаторы встречаются во многих местах: в вашем компьютере, под различными типами лампочек, в автомобильных электронных средах. Их единственная цель — отводить тепло от чувствительных компонентов, обеспечивая эффективную работу всех устройств. Однако проектирование качественного радиатора — непростая задача: обработка глубоких охлаждающих ребер, сохранение тонкостенной архитектуры без ущерба для целостности инструмента и обеспечение плоской поверхности для высокой теплопроводности требуют значительного планирования.
В этом руководстве мы обсудим, что работает (а что не работает) при механической обработке алюминиевых и медных радиаторов. Мы рассмотрим такие аспекты, как варианты инструментов и частоты вращения шпинделя, подачи на оборот, различия между алюминием и медью как материалами, а также конструктивные соображения, которые обеспечивают хорошую инженерную перспективу, но без лишней «воды».

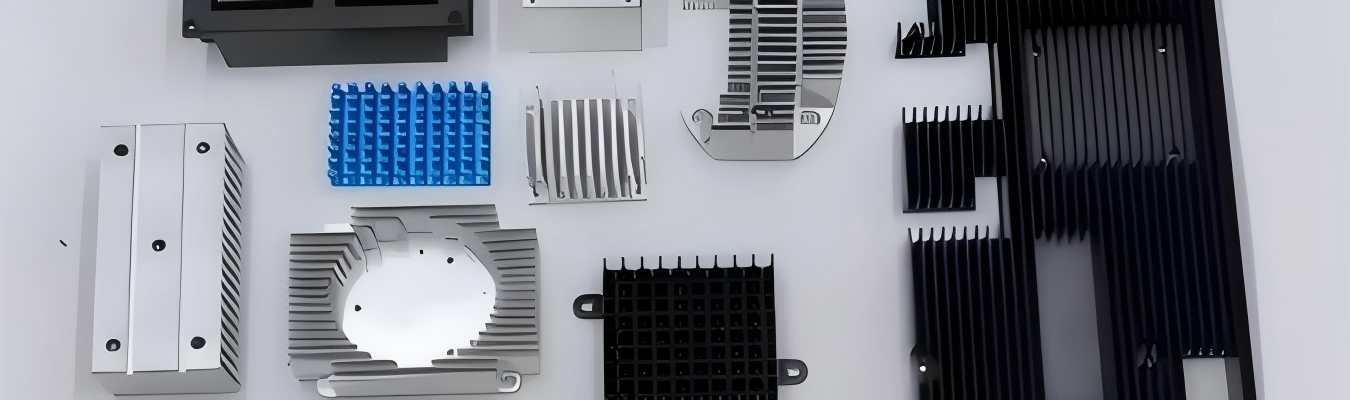

CNC-радиаторы чаще всего изготавливаются из популярного материала — алюминия. Алюминий податлив, обладает отличными характеристиками обработки и хорошей теплопроводностью при экономичной стоимости. Два распространенных сплава, используемых при изготовлении радиаторов: 6061 и 6063; оба обеспечивают хорошую механическую обработку, но 6061 дает несколько более прочную готовую деталь.
Используйте твердосплавные концевые фрезы с 2 или 3 канавками.
Для удаления стружки из глубоких карманов ребер используйте 2-канавочный инструмент.
Чтобы избежать налипания алюминия на режущую кромку инструмента, можно нанести полированную поверхность или покрытие ZrN (нитрид циркония) на режущие инструменты.
Современная CNC-обработка позволяет алюминию выдерживать очень высокие скорости шпинделя — обычно превышающие 10 000 об/мин — и при этом получать отличную поверхность. Для высокоскоростного фрезерования более высокие скорости резания обычно обеспечивают лучшую скорость съема материала, что позволяет эффективнее использовать время.
Скорость шпинделя: Начните с 10 000–14 000 об/мин. Для инструментов малого диаметра (3 мм или меньше) начинайте с более 20 000 об/мин.
Подача: 0,05–0,15 мм на зуб в зависимости от диаметра используемого инструмента.
Глубина резания: Осевая глубина должна составлять 0,5–1,0 диаметра инструмента, чтобы минимизировать чрезмерное отклонение режущего инструмента из-за слишком большой длины инструмента относительно высоты ребра.
Шаг (радиальная глубина): 0,5–1,5 мм для чистовых проходов.
В одном недавнем случае цех обработал радиатор из Al6061 с очень тонкими ребрами на скорости шпинделя 14 000 об/мин, что дало шероховатость Ra 0,7 мкм, и деталь после обработки не деформировалась. Это желаемая поверхность для монтажа радиаторов, используемых в CPU или GPU.
Ошибки в конструкции ребер возникают, когда их делают слишком тонкими. Инженеры часто располагают ребра слишком близко друг к другу или проектируют их слишком высокими. Если режущий инструмент должен достигать дна канала ребра, длинный и тонкий инструмент будет сильно отклоняться и вибрировать.
Соблюдайте следующие консервативные ограничения для надежной обработки алюминиевых радиаторов:
| Параметр | Рекомендуемый минимум |
| Толщина ребра | ≥ 0,8 мм |
| Расстояние между ребрами | ≥ 1,5 мм |
| Соотношение сторон ребра (высота ÷ расстояние) | ≤ 6:1 |
Если ваша конструкция превышает соотношение сторон 6:1 для алюминия, вы рискуете получить значительную вибрацию и плохое качество поверхности.

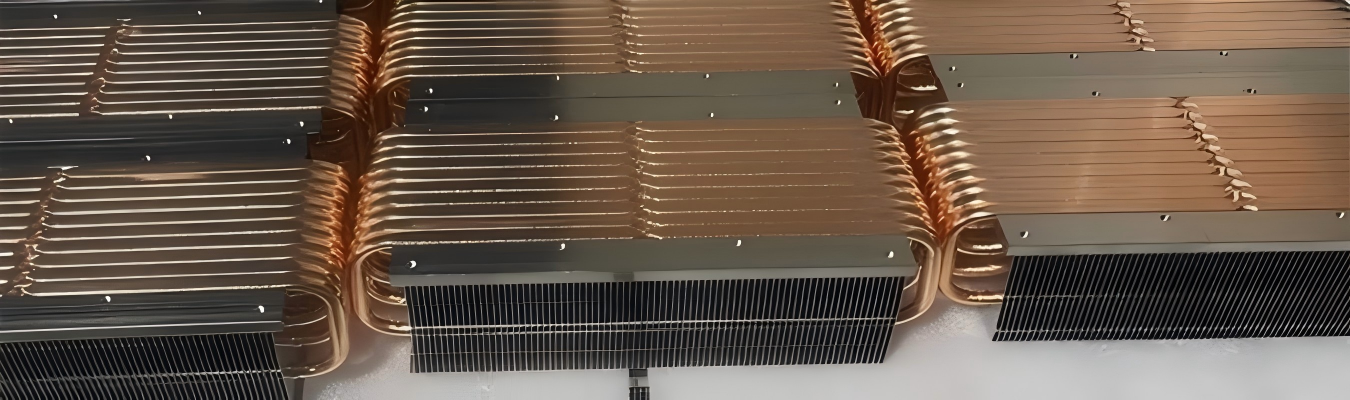

Медь уникальна с точки зрения обработки. Она обладает очень высокой теплопроводностью — примерно 400 Вт/м·К, что примерно вдвое больше, чем у алюминия (около 205 Вт/м·К), однако она также значительно тяжелее и дороже. Медь имеет вязкие и абразивные характеристики, из-за чего она налипает на режущие инструменты, в конечном итоге ухудшая качество поверхности и быстро изнашивая инструмент.
Скорости и подачи (консервативные рекомендуемые начальные диапазоны):
Скорость шпинделя: Снижение скорости резания на 10-20% от базового уровня существенно уменьшит износ инструмента и предотвратит преждевременный отказ.
Скорость шпинделя: Снизьте скорость шпинделя примерно до 80-90% от той, что вы использовали бы для алюминия. Для небольших инструментов 8000-12000 об/мин считается безопасным и разумным.
Подача: Умеренные нагрузки на стружку (см. рекомендации производителя инструмента).
Глубина резания: Мелкие проходы обеспечат дополнительную безопасность при обработке небольшими инструментами.
Охлаждение: Используйте обильное охлаждение, чтобы предотвратить приваривание стружки к инструменту.
Инструменты, необходимые для обработки меди:
Используйте острые твердосплавные концевые фрезы – тупые инструменты будут размазывать медь, а не резать ее чисто.
Обычно предпочтительна 2-канавочная фреза, так как она наиболее эффективно удаляет стружку.
Не используйте высокоподачные фрезы с полированными кромками, так как медь быстро их засалит.
Рекомендации по проектированию для производства (DFM) для медных ребер:
Обработка меди сложнее, чем алюминия, поэтому минимальная толщина ребра и расстояние между ребрами должны быть увеличены, а соотношение сторон должно быть ниже.
| Параметр | Рекомендуемый минимум |
| Толщина ребра | ≥ 1,0 мм |
| Расстояние между ребрами | ≥ 1,8 мм |
| Соотношение сторон ребра (высота ÷ расстояние) | ≤ 4:1 |
Если ваши тепловые требования превышают площадь поверхности, которую может обеспечить ЧПУ в этих пределах, рассмотрите гибридную конструкцию — алюминиевое основание с медной вставкой — вместо обработки цельного медного блока.
Простые и линейные формы радиаторов могут быть изготовлены методом экструзии металла в больших объемах, но экструзия не способна создавать сложные геометрии, неоднородные поперечные сечения или разнонаправленные ребра. Для индивидуальных проектов или мелко- и среднесерйного производства более эффективным может быть использование CNC-обработки.
Другой подход — использовать экструдированную заготовку, близкую к конечной форме, и затем обрабатывать критически важные элементы, такие как монтажные отверстия, прецизионные поверхности или локальные корректировки ребер. Сочетание этих двух методов позволяет достичь хорошего баланса между стоимостью и производительностью.
| Метод | Лучше всего подходит для | Преимущества | Недостатки |
| Полное ЧПУ | Прототипы, мелкие и средние партии, сложная геометрия | Нет затрат на оснастку, высокая точность, гибкость конструкции | Более высокая стоимость единицы при очень больших объемах |
| Экструзия | Большие объемы, простые профили | Низкая стоимость единицы, быстрое время цикла | Высокие первоначальные затраты на пресс-форму, ограниченная геометрия |
| Гибрид (Экструзия + ЧПУ) | Средние и большие объемы с некоторой сложностью | Баланс стоимости и точности, хорошо для индивидуальных монтажных элементов | Более длительное время выполнения, чем при чистой экструзии |
Для большинства проектов по индивидуальным радиаторам начинать с ЧПУ-обработки — самый безопасный путь: это позволяет итеративно изменять конструкцию без крупных первоначальных вложений.
Стоимость часто является решающим фактором при выборе между этими методами. В таблице ниже показаны типичные относительные затраты для каждого подхода. Цифры для экструзии + финишной обработки на ЧПУ предполагают экструдированный профиль плюс вторичные операции ЧПУ для точных элементов, таких как монтажные отверстия и плоские поверхности.
| Объем партии | Ориентировочная относительная стоимость (за единицу) | Метод |
| 1–10 шт. | Высокая | Полное ЧПУ |
| 10–250 шт. | Средневысокая → Средняя | Полное ЧПУ |
| 250–2 000 шт. | Средняя → Средненизкая | Полное ЧПУ или гибрид |
| 2 000+ шт. | Низкая (пос
