Современные технологии широко используют латунные гайки и вставки. Резьбовые латунные вставки, накатные латунные вставки и прецизионные латунные гайки применяются для множества целей — от фиксации смартфонов до сборки крупного оборудования. Инженеры выбирают латунь благодаря ее уникальному сочетанию механических свойств и электропроводности. В этом руководстве рассматривается, как работает латунь в данных областях применения, необходимость покрытий и роль латунных крепежных элементов в современных соединениях при сборке.
Материаловедение латуни и ее соответствующая электропроводность — две основные причины, по которым инженеры выбирают латунь в качестве предпочтительного крепежного материала. В отличие от стальных или пластиковых крепежных элементов, латунные крепежные изделия обеспечивают инженерам предсказуемые электрические характеристики, что делает латунные крепежные детали отраслевым стандартом для компонентов, которые будут проводить электрические заряды и/или обеспечивать заземление. Существует множество типов латунных крепежных элементов, которые могут использоваться в качестве: прецизионной гайки, квадратной гайки или запрессовываемой гайки для постоянного крепления.
C36000 — наиболее широко используемый сплав для этих деталей, также известный как автоматная латунь. Автоматная латунь C36000 содержит в своем составе медь (60 процентов), свинец (3 процента) и цинк (остальное). Медь обеспечивает электропроводность, а свинец облегчает обработку на высокоскоростном оборудовании. Высоконадежные приложения, использующие самонарезающие латунные вставки, термофиксируемые латунные вставки и ультразвуковые латунные вставки, являются типичными примерами использования латунных вставок в пластиковых сборках.
По сравнению с типичной углеродистой сталью, электропроводность латуни составляет примерно от 25 до 30 процентов по сравнению с чистой медью. Хотя этот показатель значительно ниже, чем у меди, он превосходит проводимость стали. Кроме того, данный сплав обладает хорошими прочностными характеристиками и пластичностью. Тот факт, что материал не становится хрупким, как закаленная сталь, имеет решающее значение для деталей, подвергающихся постоянной вибрации.
Инженеры часто спрашивают: каковы три типа латуни? Наиболее распространенные классификации:
Альфа-латунь (менее 35% цинка) – пластичная и поддающаяся холодной обработке, идеальна для штамповки и формовки.
Альфа-бета-латунь (35–45% цинка) – более прочная и твердая, используется для горячей обработки и механической обработки.
Бета-латунь (более 45% цинка) – очень твердая и прочная, обычно используется для литья и высокопрочных применений.
Для производства прецизионных крепежных изделий автоматная латунь (C36000) относится к категории альфа-бета с добавлением свинца для превосходной обрабатываемости.
Конструкторы измеряют проводимость этих материалов по стандарту IACS (International Annealed Copper Standard). Чистая медь составляет 100% IACS. Латунь C36000 обычно находится в диапазоне от 26% до 28% IACS. Для метрических прецизионных латунных гаек и дюймовых резьбовых латунных вставок это значение проводимости напрямую влияет на производительность в электрических сборках.
В высокочастотных или мощных соединителях этот показатель определяет нагрев. Материал с более низкой проводимостью будет создавать большее сопротивление. Это приводит к выделению тепла при высокой нагрузке. Инженеры используют эти данные для определения максимального тока, который может выдержать крепежный элемент, не рискуя повредить окружающий пластиковый корпус соединителя.
Корпуса электронных устройств часто изготавливаются из пластика или композитов. Скорость теплового расширения латуни отличается от этих материалов. Когда устройство нагревается, латунная вставка и пластиковый корпус расширяются с разной скоростью. Допуски латунных гаек и высокоточная латунная резьба становятся здесь критически важными для обеспечения правильной посадки.
Если этим не управлять, вставка может треснуть пластик или потерять сцепление. Успешные конструкции используют накатные узоры на внешней стороне вставки. Эти зубцы врезаются в пластик. Это создает механическую блокировку, которая компенсирует незначительное расширение без потери целостности соединения. Латунные вставки для литья в пластик и латунные вставки с ЧПУ-обработкой часто проектируются с такими функциями.

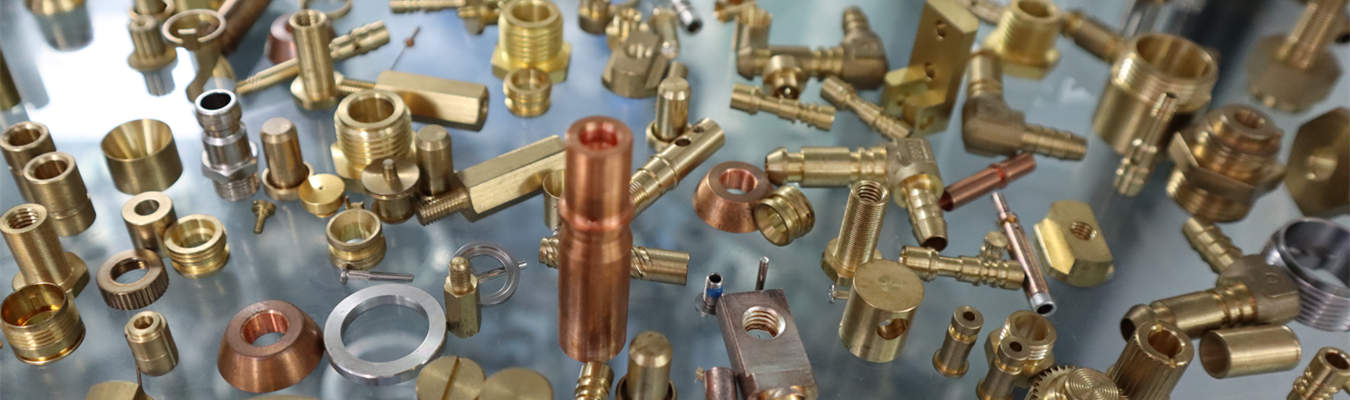

Узнайте больше о нашей услуге швейцарской обработки для крупносерийного производства латунных гаек и вставок.
Латунь подвержена окислению в агрессивных средах. Со временем на поверхности образуется тонкий слой патины, который увеличивает электрическое сопротивление. Покрытие предотвращает это и обеспечивает надежность крепежного элемента в течение всего срока службы изделия.
Влага и соль — враги электрических контактов. Если латунная гайка контактирует с алюминиевым шасси, может возникнуть гальваническая коррозия. Это происходит потому, что металлы вступают в реакцию через влагу, вызывая разрушение одного из них. Для автомобильных латунных резьбовых вставок, латунных компонентов для медицинских устройств и латунных деталей для робототехники коррозионная стойкость является главным приоритетом.
Покрытие действует как барьер. Оно изолирует латунь от окружающей среды. Выбор правильного покрытия зависит от условий эксплуатации. Чистое помещение требует меньшей защиты, чем наружный отсек двигателя автомобиля.
Различные виды отделки решают разные инженерные задачи. Используйте этот список для выбора правильного покрытия:
Олово: Это наиболее распространенный выбор для общей электроники. Оно доступно по цене и значительно облегчает пайку. Защищает от легкой коррозии. Идеально подходит для латунных гаек для электроники и потребительских устройств.
Никель: Никель тверже олова и устойчив к износу. Он идеально подходит для деталей, которые будут многократно завинчиваться и отвинчиваться. Он также обеспечивает некоторое магнитное экранирование. Часто указывается для крупносерийного производства латунных гаек.
Золото: Золото обеспечивает наименьшее контактное сопротивление. Оно не окисляется, что делает его выбором для высоконадежных сигнальных приложений, где важен каждый миллиом сопротивления.
Покрытие измеряется в микро-дюймах или микронах. Типичный слой оловянного покрытия имеет толщину от 100 до 200 микро-дюймов. Если слой слишком тонкий, он быстро изнашивается. Если слишком толстый, резьба на гайке или вставке может не подойти. Вот почему важно работать с опытным производителем латунных вставок или оптовыми поставщиками латунных гаек, которые поддерживают строгий контроль качества.
Инженеры проверяют это с помощью соляных испытаний в камере. Деталь помещается в камеру с соляным туманом на определенное количество часов. Если появляется красная ржавчина или зеленая коррозия, покрытие не прошло испытание. Испытания на адгезию также гарантируют, что покрытие не отслоится при установке крепежного элемента.
Механическая посадка латунной вставки определяет качество конечного электрического соединения. Неплотная посадка вызывает шум сигнала и электрическую нестабильность. Индивидуальные прецизионные латунные гайки и оптовые резьбовые латунные вставки должны изготавливаться с постоянными размерами.
Из-за своей мягкости из латуни можно легко изготавливать резьбу; но из-за этой же мягкости необходимо соблюдать осторожность в отношении величины крутящего момента, прикладываемого к материалу при использовании резьбовых крепежных элементов; в противном случае существует риск срыва резьбы при чрезмерной затяжке стального болта в латунной вставке.
Кроме того, инженеры устанавливают конкретные значения крутящего момента для использования на латунных вставках, в зависимости от размера резьбовой части вставки и метода ее установки, что также определяет, какую нагрузку может выдержать каждый тип вставки. Вставки, заформовываемые в пластик, обычно могут выдерживать большие нагрузки, чем вставки, устанавливаемые термофиксацией, в зависимости от того, обеспечивает ли формованная деталь поддержку корпуса латунной вставки, поскольку термофиксируемые вставки полагаются на оплавление пластика вокруг накатной внешней поверхности латунной вставки для прочности детали.
Вставка часто используется в качестве пути заземления от печатной платы к шасси. Для правильной работы сопрягаемые поверхности должны быть чистыми. После установки поверхность латунной вставки должна быть свободна от пластикового грата или загрязнений.
Для наименьшего сопротивления необходима точка контакта с высоким давлением. Использование проводящей шайбы или определенной формы головки винта помогает сконцентрировать давление на небольшой площади. Это позволяет прорвать любые оставшиеся поверхностные пленки и обеспечить прямой контакт металла с металлом.
Для чего используются латунные гайки? Латунные гайки и вставки служат для широкого спектра применений:
Электроника: Точки заземления, арматура соединителей, стойки для печатных плат
Медицинские устройства: Немагнитные, коррозионностойкие крепежные элементы для хирургического оборудования
Автомобилестроение: Корпуса датчиков, клеммные соединители, компоненты управления жидкостями
Робототехника: Структурные соединения и компоненты электрических цепей
Пластиковые сборки: Термофиксируемые и ультразвуковые вставки для создания прочной резьбы в формованных деталях
Разъемы для радиочастотных и высокоскоростных линий передачи данных: Прецизионные размеры для согласования импедансов
Узнайте больше о изделиях, изготовленных на швейцарских токарных автоматах.
Хороши ли латунные гайки? Да, для правильных применений. Латунные гайки обеспечивают отличную электропроводность (26-28% IACS), хорошую коррозионную стойкость и превосходную обрабатываемость. Они немагнитны, что критично для медицинского визуализирующего оборудования и чувствительной электроники. Однако они не такие прочные, как сталь. Для высоконагруженных конструкционных применений сталь лучше. Но для электрических соединений, крепежа со средней прочностью и применений, требующих декоративной отделки, латунь часто является лучшим выбором. .author-profile { display: flex; max-width: 800px; margin: 0 auto; padding: 24px; background-color: #f9f9f9; border-radius: 12px; box-shadow: 0 2px 10px rgba(0, 0, 0, 0.1); gap: 24px; align-items: center; margin-top:30px; } /* 头像容器样式 */ .author-avatar-container { flex-shrink: 0; width: 120px; height: 120px; } .author-avatar { width: 100%; height: 100%; border-radius: 50%; object-fit: cover; border: 3px solid #fff; box-shadow: 0 4px 8px rgba(0, 0, 0, 0.1); } .author-info { flex: 1; } .author-name { margin: 0 0 12px 0; font-size: 24px; color: #333; font-weight: 600; } .author-bio { margin: 0; font-size: 16px; line-height: 1.6; color: #666; } .author-bio p{ font-size: 16px !important; line-height: 1.6; color: #666; } .author-bio ul li{ margin-bottom:0; } @media (max-width: 600px) { .author-profile { flex-direction: column; text-align: center; padding: 20px; } .author-avatar-container { margin-bottom: 16px; } }
