Когда выходит из строя высокоскоростной шпиндель, виновник часто невидим — зазор в микронном диапазоне в прецизионной токарной втулке. Для инженеров, закупающих детали для швейцарской токарной обработки с ЧПУ, соблюдение жестких допусков при обработке наружного (НД) и внутреннего диаметров (ВД) является обязательным. Без контроля ±0,0001 дюйма страдает концентричность, ускоряется износ, и вся сборка рискует получить катастрофический простой. На Falcon CNC Swiss мы изготавливаем высокоточные швейцарские токарные втулки для медицинских, автомобильных и робототехнических применений, где важны микроны. В этом руководстве объясняется, как задавать, обрабатывать и проверять специальные прецизионные втулки, работающие при экстремальных нагрузках.
Прежде чем углубляться в допуски, давайте проясним основы. Втулка — это цилиндрический механический компонент, обеспечивающий низкофрикционный, износостойкий интерфейс между двумя движущимися частями — обычно валом и корпусом. В отличие от подшипников качения, втулки (также называемые подшипниками скольжения) используют скользящий контакт.
Снижение трения и вибрации
Защита валов от прямого контакта металла с металлом
Равномерное распределение нагрузок по большой площади поверхности
Компенсация незначительных перекосов
Это обработанный компонент, в котором наружный и внутренний диаметры точно контролируются для создания посадки с натягом или скользящей посадки. Для втулок с высокими допусками даже отклонение в 0,005 мм может разрушить масляную пленку и вызвать заедание.
Внутренний ресурс: ознакомьтесь с нашими возможностями токарной обработки с ЧПУ для серийного производства втулок.

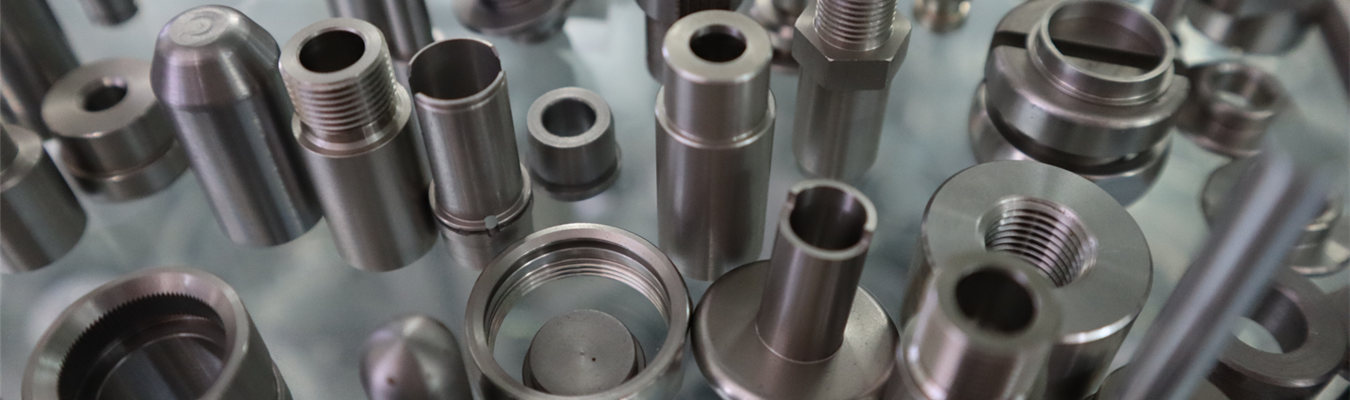

В токарных втулках с ЧПУ соотношение между наружным и внутренним диаметрами определяет класс посадки, несущую способность и тепловое поведение. Использование производителя втулок на швейцарских токарных станках, такого как Falcon, гарантирует:
| Параметр | Типичный допуск (дюймы) | Влияние на производительность |
| НД (наружный диаметр) | ±0,0001 дюйма | Посадка с натягом в корпусе, предотвращает вращение |
| ВД (внутренний диаметр) | ±0,0002 дюйма | Зазор для вала, удержание масляной пленки |
| Концентричность (TIR) | 0,0002 дюйма | Снижает вибрацию, продлевает срок службы шпинделя |
| Чистота поверхности (Ra) | 8–16 мкдюйм | Оптимизирует распределение смазки |
Для обработки длинных тонких втулок критически важно поддерживать прямолинейность в пределах 0,0005 дюйма на дюйм. Наши швейцарские токарные станки с направляющими втулками устраняют прогиб даже при соотношении L/D более 10:1.
Прецизионные подшипники — это компоненты, изготовленные с более жесткими допусками (часто ABEC 5 или выше) и более строгими геометрическими контролями. В то время как стандартная втулка может иметь допуск ±0,001 дюйма, прецизионные втулки с точным отверстием для робототехники или медицинских устройств требуют:
Полное индицированное биение (TIR) 0,0002 дюйма
Округлость в пределах 0,0001 дюйма
Сертифицированная прослеживаемость материалов
Falcon CNC Swiss производит швейцарские обработанные втулки, которые функционируют как прецизионные подшипники в таких применениях, как хирургические инструменты и корпуса датчиков.
Инженеры должны подбирать тип втулки в соответствии с условиями эксплуатации. Ниже приведена классификация, основанная на методах изготовления втулок с ЧПУ:
| Тип втулки | Типичные материалы | Класс допуска | Распространенные применения |
| Простая цилиндрическая | Латунь, бронза, PEEK | ±0,0005 дюйма | Общие промышленные направляющие втулки |
| Фланцевая | Алюминий, нержавеющая сталь | ±0,0002 дюйма | Осевая нагрузка, втулки роботизированных рычагов |
| С буртиком | Сталь, титан | ±0,0001 дюйма | Точное позиционирование, втулки корпусов датчиков |
| Самосмазывающаяся | Бронза + графит, композиты PTFE | ±0,0003 дюйма | Износные втулки оборудования, зоны без обслуживания |
| Тонкостенная | Закаленная нержавеющая сталь, PEEK | ±0,00015 дюйма | Медицинские прецизионные втулки, ограниченное пространство |
Для втулок нестандартного диаметра мы обрабатываем любые размеры от 0,5 мм до 80 мм по НД с использованием приводного инструмента и синхронизации подшпинделей.
Нужно индивидуальное решение? Запросить расценки на услуги швейцарской обработки с бесплатной обратной связью по DFM.

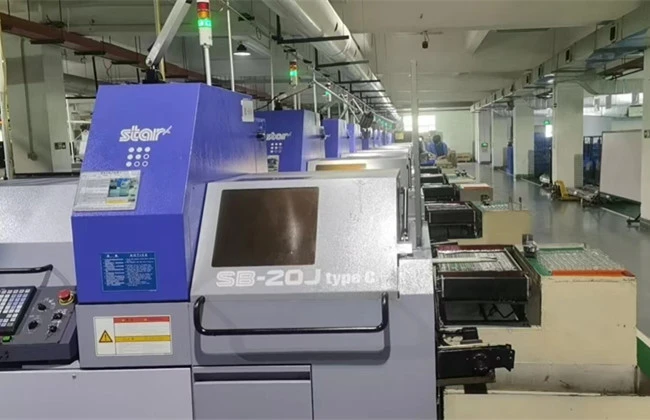

Обычные токарные станки испытывают трудности с мелкими, тонкими втулками из-за прогиба детали. Малогабаритная швейцарская обработка решает эту проблему, используя направляющую втулку, которая поддерживает материал в пределах 5 мм от режущего инструмента. Преимущества для токарных втулок-вкладышей с ЧПУ включают:
Концентричность, выдерживаемая в пределах 0,0001 дюйма TIR
Чистота поверхности до Ra 0,8
Серийное производство втулок с ЧПУ со 100% контролем на КИМ
Мы комбинируем приводной инструмент, фрезерование и обработку обратной стороны для сложных геометрий — масляных канавок, поперечных отверстий или наружных резьб — за один зажим.
После точения некоторые высокоточные швейцарские токарные втулки требуют:
Бесцентровое шлифование — для округлости НД ниже 0,00005 дюйма
Хонингование — для создания контролируемого сетчатого рисунка на ВД для удержания масла
Пассивация или покрытие — DLC, анодирование или химическое никелирование для износостойкости

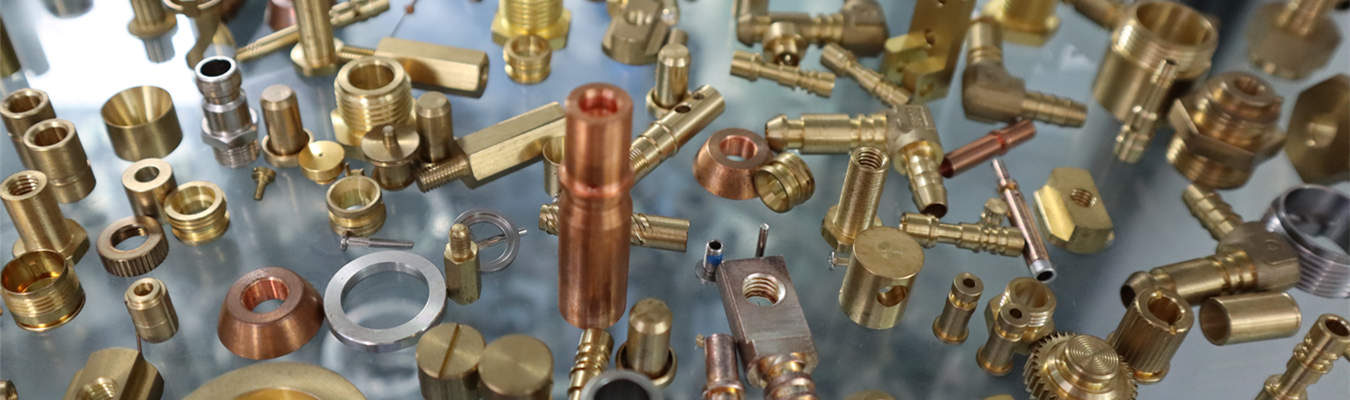

Каждая партия проходит внутрипроцессный SPC и окончательную проверку на КИМ. Мы обеспечиваем полную прослеживаемость обработанных втулок из нержавеющей стали, латунных прецизионных втулок, алюминиевых втулок с ЧПУ и пластиковых швейцарских обработанных втулок.
Ваш выбор материала напрямую влияет на срок службы, коррозионную стойкость и термическую стабильность. Falcon CNC Swiss обрабатывает широкий спектр материалов:
| Семейство материалов | Сплавы / Марки | Ключевые свойства | Наилучшее применение |
| Нержавеющая сталь | 303, 304, 316, 17-4 PH |
