Сорванная резьба может остановить производственную линию или нарушить работу медицинского устройства. Для инженеров, заказывающих нестандартные запрессовываемые вставки с ЧПУ, разница между надёжной сборкой и отказом в полевых условиях заключается в точном контроле наружного и внутреннего диаметров, правильном подборе материалов и точной установке. В компании Falcon CNC Swiss мы изготавливаем прецизионные точеные вставки и высокоточные резьбовые вставки для отраслей от робототехники до обороны. Это руководство объясняет, как выбирать, обрабатывать и проверять нестандартные механически обработанные крепежи, которые выдерживают вибрацию, коррозию и экстремальные нагрузки.
В механическом проектировании вставка — это резьбовой или нерезьбовой компонент, устанавливаемый в более мягкий или слабый основной материал для создания прочной, износостойкой точки крепления. Прецизионное изготовление вставок позволяет получать детали, которые:
Восстанавливают повреждённую резьбу в литье или пластиках
Усиливают резьбу в мягких металлах (алюминий, магний)
Равномерно распределяют усилия зажима, предотвращая срыв
Устойчивы к гальванической коррозии и несоответствию теплового расширения
В отличие от стандартных крепежей, производство вставок на станках с ЧПУ позволяет изготавливать нестандартные диаметры, шаги резьбы и стопорящие элементы для ответственных применений. Ознакомьтесь с полным спектром наших услуг швейцарской токарной обработки для объёмов вставок от прототипов до серийного производства.
Выбор правильного типа вставки — первый шаг к сборке без дефектов. Ниже приведена классификация, основанная на промышленных методах изготовления вставок:
| Тип вставки | Описание | Наилучшее применение | Типичные материалы |
| Спиральная (Helicoil) | Проволочная пружиноподобная вставка | Ремонт повреждённой резьбы, мягкие металлы | Нержавеющая сталь, фосфористая бронза |
| Сплошная втулка | Толстостенная, полностью обработанная | Высокое сопротивление вырыванию, тяжёлые нагрузки | Резьбовые вставки из нержавеющей стали, легированная сталь |
| Самонарезающая | Режущие кромки, формирующие резьбу при установке | Пластики, тонкие листы | Закалённая сталь, латунь |
| Прессовая / с накаткой | Наружная накатка для посадки с натягом | Электроника, литые корпуса | Латунь, алюминий |
| Термо-/ультразвуковая | Вплавляется в термопластик | Пластиковые резьбовые вставки для медицинских устройств | Латунь, нержавеющая сталь |

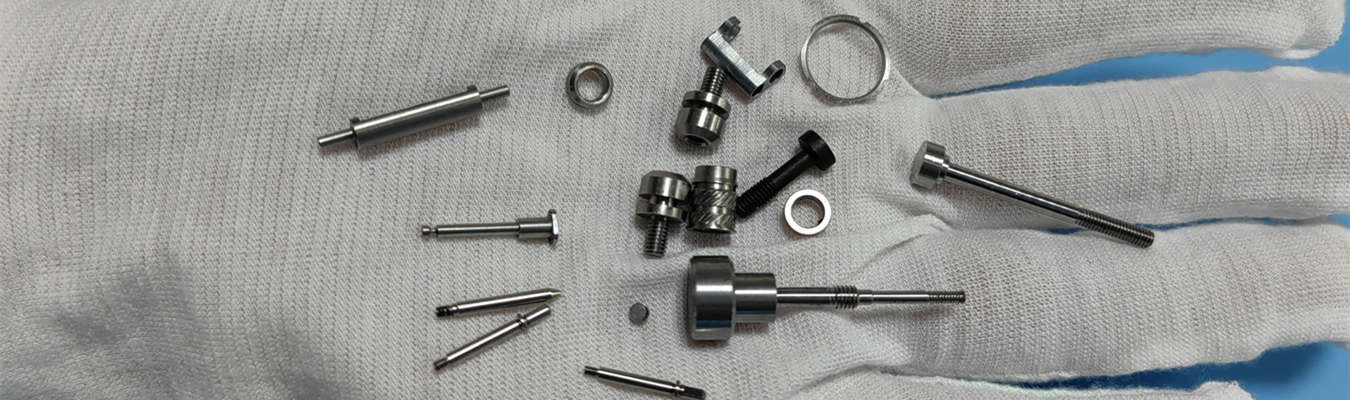

Для OEM-прецизионных вставок Falcon CNC Swiss предлагает нестандартные вставки с заданным шагом резьбы, микро-резьбовые вставки и прецизионные вставки с отверстием с допусками по внутреннему диаметру до ±0,0002 дюйма.
Примечание: Сменные режущие пластины — это режущие наконечники, используемые в токарных и фрезерных станках — они отличаются от резьбовых вставок. Для фиксации резьбы мы фокусируемся на сплошных и спиральных вставках. Однако, если ваше применение связано со сменными режущими пластинами для механической обработки, Falcon может изготовить нестандартные карбидные или керамические сменные пластины на нашей платформе швейцарских токарных автоматов. Пожалуйста, свяжитесь с нашей инженерной командой для получения подробной информации.
Многие инженеры спрашивают: «Helicoil или сплошная вставка — что лучше?» Ответ зависит от нагрузки и среды.
| Характеристика | Helicoil (проволочная спираль) | Сплошная втулочная вставка |
| Материал | Проволока из нержавеющей стали | Обработанный пруток (сталь, латунь, титан) |
| Установка | Требует специального метчика и воротка | Ввинчивается или запрессовывается |
| Прочность | Хорошая на срез; меньшее сопротивление вырыванию | Очень высокое сопротивление вырыванию и крутящему моменту |
| Фиксация резьбы | Опционально: клеевая заплатка | Может включать механические фиксаторы или клей |
| Повторное использование | Не рекомендуется после извлечения | Как правило, не подлежит повторному использованию |
| Наилучшее применение | Алюминиевое литьё, ремонтные наборы | Высокая вибрация, тяжёлое оборудование, тяжёлые вставки с ЧПУ |
Для высокоточных резьбовых вставок в электронике или автомобилестроении сплошные обработанные вставки обеспечивают превосходную надёжность.
| Основной материал | Рекомендуемый материал вставки | Риск при несоответствии |
| Алюминий | Нержавеющая сталь, латунь, анодированные вставки с ЧПУ | Гальваническая коррозия с нержавеющей сталью (требуется изоляция) |
| Пластик (ABS, PC, PEEK) | Латунные прецизионные вставки, пластиковые резьбовые вставки | Растрескивание, если вставка слишком большая или острая |
| Сталь / Чугун | Легированная сталь, нержавеющая сталь | Нет серьёзного риска, но избегайте латуни (слишком мягкая) |
| Титан | Титановые резьбовые вставки или нержавеющая сталь | Задиры при использовании того же материала; используйте антиадгезивную смазку |
| Медные сплавы | Латунь, бронза | Электролитическая коррозия с алюминиевыми вставками |
Для морских резьбовых вставок указывайте нержавеющую сталь 316 или пассивированные прецизионные вставки из легированной стали с дополнительным покрытием.
Коррозионная стойкость: Используйте хромированные вставки или анодированные вставки с ЧПУ для воздействия солёной воды или химикатов.
Высокая температура (200°C и выше): Титановые резьбовые вставки или Inconel; избегайте стандартной латуни.
Износостойкость: Термообработанные резьбовые вставки (закалённые до 40–45 HRC) выдерживают миллионы циклов.

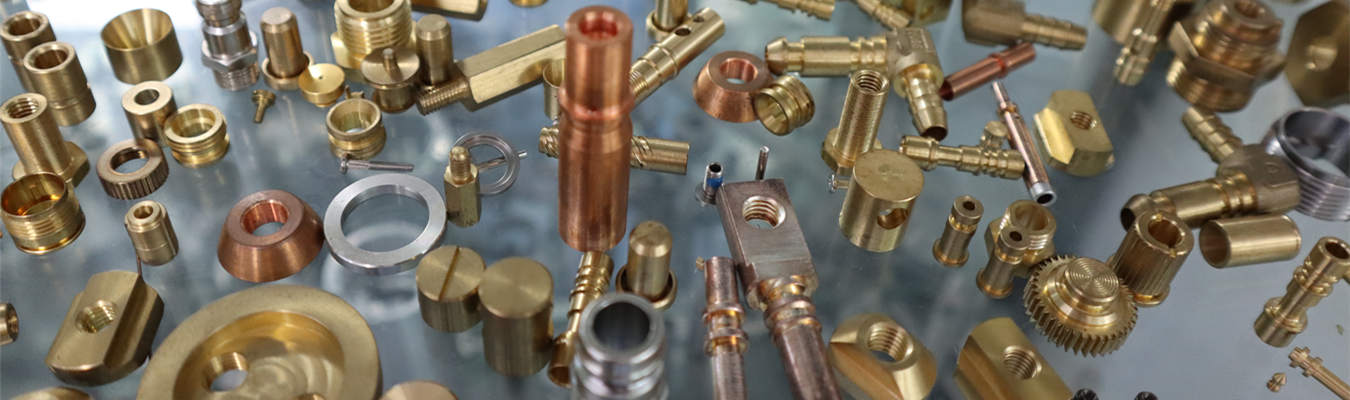

Falcon CNC Swiss производит резьбовые вставки из нержавеющей стали, латунные прецизионные вставки, алюминиевые вставки с ЧПУ и титановые резьбовые вставки с полной прослеживаемостью материалов.
Для микро-резьбовых вставок, используемых в электронике или медицинских устройствах (M1.6–M4), обычное точение вызывает прогиб. Наши швейцарские токарные автоматы с направляющими втулками обеспечивают:
Концентричность наружного диаметра в пределах 0,0002 дюйма TIR
Класс внутренней резьбы 2B или 3B (проверка калибрами ПР-НЕ)
Допуск по длине ±0,001 дюйма для прецизионных точеных вставок диаметром от 0,8 мм
Как поставщик оптовых резьбовых вставок и цех механической обработки на станках с ЧПУ для вставок, мы предлагаем:
|
