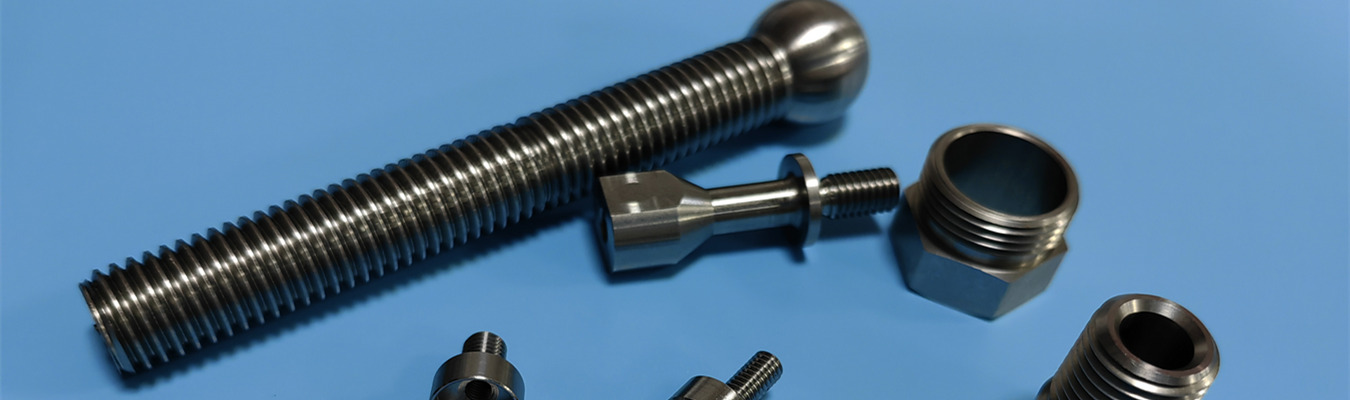

Токарные станки с ЧПУ швейцарского типа — лучший выбор для инженеров, нуждающихся в прецизионных валах; допуск швейцарских прецизионных валов часто составляет ±0,0002 дюйма или иногда даже выше. Обычные токарные станки с ЧПУ не способны сохранять точную геометрическую целостность при обработке валов малого диаметра; это относится ко всем задачам обработки длинных тонких валов. Независимо от того, требуется ли вам прецизионный вал из нержавеющей стали для хирургического инструмента или вал швейцарского типа из титана для аэрокосмического привода, понимание того, как правильно выбирать материалы, контролировать биение и использовать весь потенциал швейцарской обработки на станках с ЧПУ, является критически важным фактором для достижения успеха.
В разделе ниже мы отвечаем на некоторые вопросы, часто задаваемые инженерами, а также рассказываем о том, как Falcon CNC Swiss превращает сырье в высокопроизводительные компоненты, используемые во вращающихся узлах.
Прецизионный вал — это цилиндрический компонент, обработанный в соответствии с жесткими стандартами размеров, геометрии и качества поверхности. В отличие от стержней общего назначения, прецизионные валы обеспечивают жесткий контроль над:
Допусками на диаметр (часто ±5 мкм или менее)
Суммарным индикаторным биением (TIR) – обычно ниже 0,005 мм для высокоскоростных применений
Качеством поверхности (Ra 0,2 мкм или глаже)
Соосностью между несколькими диаметрами

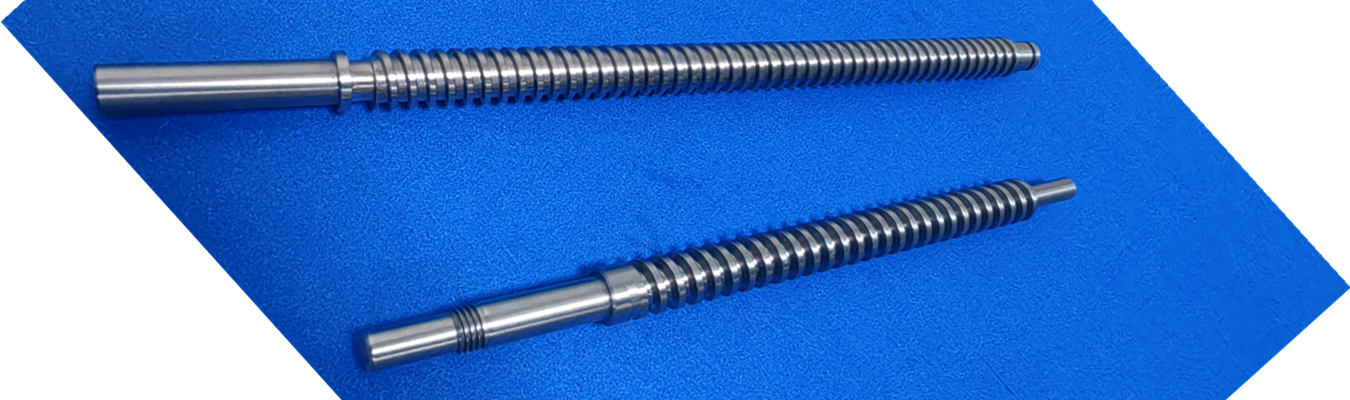

Вал машины — это элемент, который вращается и передает движение, крутящий момент или мощность компоненту внутри сборки (например: якоря двигателей, входные валы для редукторов, приводные валы актуаторов). Все эти детали могут быть обработаны с использованием швейцарской автоматизации. Результатом является возможность создавать детали с точностью, недостижимой на традиционных токарных станках.
Валы различаются по геометрии, нагрузке и области применения. Ниже приведена техническая разбивка:
| Тип вала | Основная функция | Требование к TIR | Типичные отрасли |
| Приводной вал | Передача крутящего момента | 0,01 – 0,05 мм | Автомобильная, промышленная |
| Прецизионный шлифованный вал | Линейное перемещение / направление | 0,002 – 0,005 мм | Робототехника, медицина |
| Ступенчатый вал | Фиксация компонента с несколькими диаметрами | 0,005 – 0,01 мм | Насосы, компрессоры |
| Полый вал | Снижение веса + проход жидкости | 0,01 – 0,02 мм | Аэрокосмическая, двигатели |
| Эксцентриковый вал | Колебательное движение | 0,01 – 0,03 мм | Полиграфия, упаковка |
Прецизионный шлифованный пруток должен быть обработан абразивным финишированием после точения, что обеспечивает ультрагладкую поверхность и субмикронную круглость. Кроме того, шлифование удаляет следы токарной обработки путем полировки, обеспечивает более равномерную микротвердость и устраняет повреждения от нагрева (зоны термического влияния).
Многие обычные токарные станки с ЧПУ испытывают трудности при обработке длинных, тонких валов из-за увеличенного прогиба, когда отношение длины к диаметру (L/D) превышает 4:1. Благодаря уникальному механизму направляющей втулки, швейцарские токарные станки могут поддерживать материал таким образом, что заготовка не изгибается непосредственно рядом с режущим инструментом.
Преимущества включают:
Поддержка отношений L/D до 20:1 без люнетов
Одновременная работа с живым инструментом для фрезерования, поперечного сверления и накатки резьбы
Передача на подшпиндель для полного изготовления детали за один цикл
Термостабильная работа – охлаждающая жидкость проходит через направляющую втулку
Для обработанных на станках с ЧПУ осей или обработки валов на токарных станках с ЧПУ автоматизация швейцарской обработки уменьшает ошибки, связанные с переустановками, и улучшает соосность между проточенными диаметрами.
Инженеры, запрашивающие валы с допусками в микронах, обычно запрашивают три уровня контроля:
1. Допуск на диаметр - Швейцарское точение может стабильно удерживать следующие допуски: ±0,0002 дюйма (±5 мкм). С помощью компенсированных траекторий инструмента и охлаждающей жидкости с контролируемой температурой Falcon может достигать ±0,0001 дюйма (±2,5 мкм) на деталях малого диаметра, менее ½ дюйма (12 мм).
2. Геометрический допуск - Круглость (например, размерная точность относительно центральной линии) и цилиндричность (т.е. измерение степени конусности и прямолинейности вместе) контролируют вибрацию. Например, опоры швейцарской направляющей втулки ограничивают погрешность круглости менее ≈ 0,00012 дюйма (3 мкм). Цилиндричность поддерживается в пределах 0,0002 дюйма на длине 4 дюйма.
3. Биение - Суммарное индикаторное биение (TIR) — это мера отклонения поверхности в форме вращательного биения. Для высокоточных приводных валов мы гарантируем радиальное суммарное индикаторное биение (TIR) менее или равное ±0,0002 дюйма (±5 мкм) между любыми двумя диаметрами.
Примечание для инженеров: При указании биения всегда ссылайтесь на функциональные базовые поверхности (например, шейку подшипника), а не на произвольные элементы.
Выбор материала влияет на обрабатываемость, реакцию на термообработку и конечные характеристики. Ниже приведены проверенные варианты для валов, изготовленных на заказ на станках с ЧПУ:
| Семейство материалов | Примеры сплавов | Обрабатываемость на швейцарских станках | Типичная твердость | Основные применения |
| Нержавеющая сталь | 303, 304, 316, 17-4 PH | Хорошая – отличная | 20–45 HRC | Медицина, морская техника, пищевое оборудование |
| Титан | Grade 2, Grade 5 (6Al-4V) | Удовлетворительная (требует острых инструментов) | 30–41 HRC | Аэрокосмическая, хирургия, гонки |
| Латунь | C360, C464 | Отличная | 80–90 HRB | Валы клапанов, электронные компоненты |
| Алюминий | 6061, 7075 | Отличная | 60–95 HRB | Робототехника, оси дронов |
| Закаленная сталь | 4140, 4340, 52100 (до термообработки) | Удовлетворительная – хорошая | 45–62 HRC | Тяжелые приводные валы |
| Углеродистая сталь | 12L14, 1144, 1045 | Отличная – хорошая | 15–25 HRC | Промышленные валы общего назначения |
