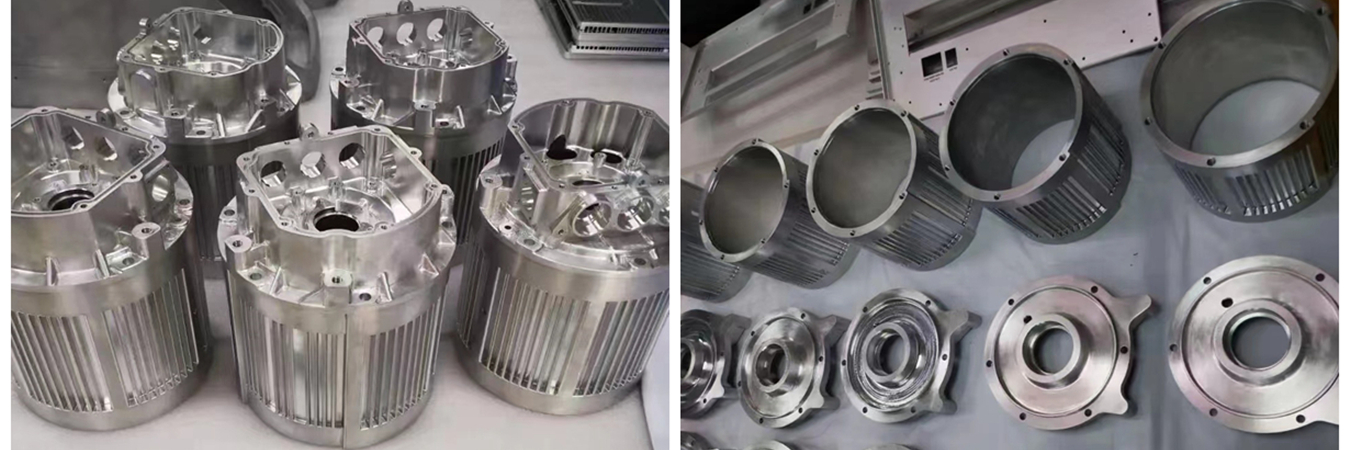

В чем суть улучшения жилищных условий для вашей электроники? Корпус — это как доспехи для ваших электронных компонентов: он защищает хрупкие и уязвимые детали от пыли, ударов и помех, а также сообщает пользователю, как воспринимать ваше изделие — стильным, прочным или профессиональным. Так как же создать такие доспехи? Если вам нужно что-то прочное, точное и премиальное на вид,Фрезерованные алюминиевые корпуса на станках с ЧПУтрудно найти что-то лучше. В отличие от литья под давлением (требующего дорогих пресс-форм для создания готовых деталей) и изготовления из листового металла (который может быть коробчатым по форме), обработка на станках с ЧПУ дает вам прочные, точные детали непосредственно из вашего CAD-файла.
Это руководство предназначено для дизайнеров продуктов, инженеров-механиков и основателей компаний, которые хотят лучше понять, как обработка на станках с ЧПУ может использоваться при проектировании и прототипированиикорпусов электронных устройств. Мы постараемся сократить нудные инженерные разговоры и сосредоточиться на том, что вас волнует: вывод хорошего продукта на рынок.
Нестандартные корпуса — это защитные боксы, созданные по вашим точным спецификациям. Вместо покупки стандартного пластикового корпуса с полки вы проектируете размер, форму, отверстия и другие особенности. Это особенно важно, когда ваша печатная плата имеет уникальную компоновку или вам нужны точные точки крепления для разъемов и отделки.
Корпуса в основном определяются материалом и способом изготовления. Распространенные типы:
Фрезерованные на станках с ЧПУ корпуса: Фрезерованные из цельных блоков металла или пластика; прочные и точные, подходят для быстрых прототипов или высококлассных продуктов.
Корпуса из листового металла: «Гнутые» и вырезанные из листов металла; экономичны, если нужен простой большой ящик, но не такие точные и прочные, как альтернативы с ЧПУ.
Корпуса, отлитые под давлением: Отлитые в форму в пластиковой пресс-форме; экономичны для очень больших серий (10 000+ единиц), но требуют высоких затрат на инструмент.
Экструдированные корпуса: Алюминиевые профили, выдавливаемые через матрицу и нарезаемые по длине; хороши для очень длинных и однородных профилей (например, корпуса светодиодов).
Ах, вопрос на миллион долларов! Стоимостьнестандартного корпусного боксазависит от огромного количества факторов, таких как:
Сложность: Больше отверстий, резьб и малых радиусов означает больше времени.
Материал: Алюминий относительно недорог и прост в обработке. Нержавеющая сталь или (о ужас) титан стоят дороже.
Количество: Обработка на станках с ЧПУ хороша для 1–1000 единиц, но если вам нужно 10 000 или больше, возможно, стоит рассмотреть пресс-формы — но ЧПУ дает гибкость без затрат на оснастку.
Отделка: Покраска, анодирование или шелкография добавляют затраты, но также и ценность.
Простой фрезерованный корпус для прототипа и мелкосерийного производства из алюминия может стоить от 50 до 150 долларов за штуку, но в партии из 500 штук — от 15 до 30 долларов за штуку. Всегда проводите анализ технологичности (DFM) — хорошие производители корпусов могут предложить изменения, которые снизят цену, не жертвуя производительностью.

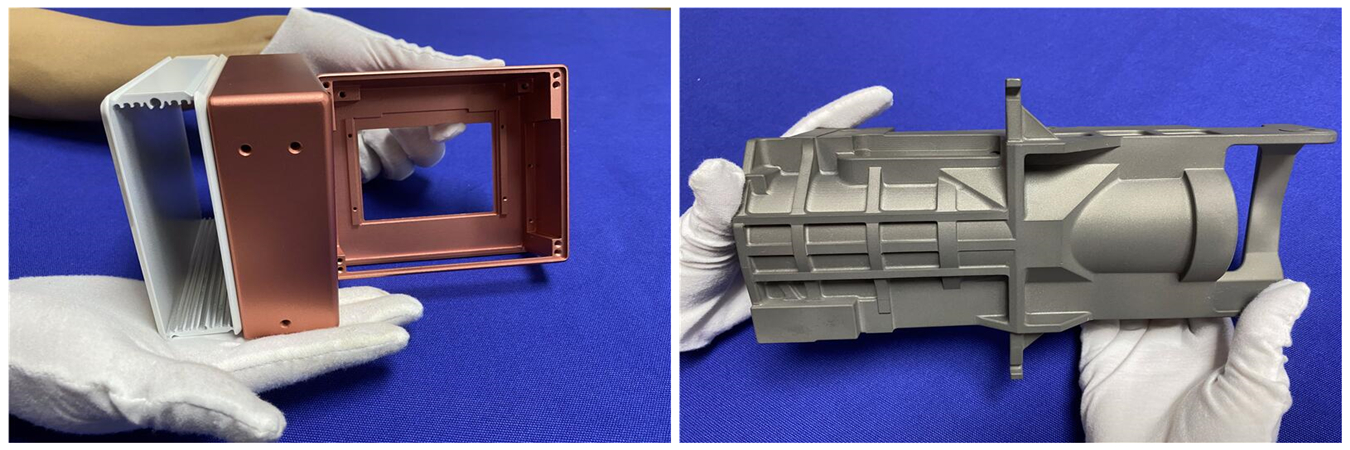

При проектировании электроники — будь то медицинский монитор, промышленный датчик, модное потребительское устройство — корпус — это не просто коробка. Это функциональный компонент системы внутри. Вот почему обработка на станках с ЧПУ для электронных корпусов часто является наилучшим выбором.
Электроника требует точных отверстий для разъемов, дисплеев и кнопок. При фрезерованном на станке с ЧПУ корпусе ваш USB, светодиод и выключатель питания будут совмещаться идеально, каждый раз. Никакого ручного сверления или подгонки. Допуски до ±0,05 мм — и все собирается как задумано.
Фрезерованный алюминиевый корпус прочен. Он выдерживает падения, вибрации, грубое обращение и не трескается при использовании. Так как он вырезан из цельного блока, в нем нет слабых швов, как в гнутом листовом металле. Это критически важно для портативных устройств или оборудования, используемого на заводах.
Мощные чипы нагреваются. Алюминий — отличный проводник тепла. Проектируя свой нестандартный алюминиевый корпус, вы можете интегрировать радиаторы прямо в стенки. Сам корпус отводит тепло от чувствительных чипов, часто устраняя необходимость в отдельном вентиляторе или радиаторе!
Бывало, что ваш телефон создавал помехи в динамиках? Это электромагнитные помехи (EMI). Сплошной металлический фрезерованный корпус действует как клетка Фарадея. Он предотвращает проникновение электромагнитного шума внутрь или наружу. Это важно для точных медицинских устройств и коммуникационного оборудования.
Будем честны — потребители судят о продукте по его обложке. Производитель нестандартных алюминиевых корпусов может придать вашему изделию солидный, четкий вид, который пластик не может обеспечить. С помощью таких видов отделки, как дробеструйная обработка и анодирование (в любом цвете) и лазерная гравировка, мы гарантируем, что ваш продукт выглядит профессионально и заслуживает доверия.
Итак, вы убедились, что обработка на станках с ЧПУ — это правильный путь. Вот о чем следует подумать при проектировании вашегонестандартного корпусного бокса.
| Материал | Лучше всего подходит для | Pros | Cons |
| Алюминий 6061 | Большинство проектов: потребительская электроника, промышленные контроллеры, прототипы | Отличная обрабатываемость, легкость, прочность, хорошо подходит для анодирования | Может деформироваться при экстремальных ударах |
| Алюминий 5052 | Гнутые корпуса из листового металла | Хорошая коррозионная стойкость, хорошо гнется | Менее жесткий, чем 6061 для обработки |
| Нержавеющая сталь | Агрессивные среды: пищевая промышленность, морское дело, медицинское оборудование | Очень прочная, отличная коррозионная стойкость | Тяжелая, сложнее в обработке (дорого) |
| Латунь | Декоративные ручки, экранирование радиочастот | Красивая отделка, легко обрабатывается, хороший проводник | Тяжелая, дорогая |
| Пластики (ABS, Delrin, Поликарбонат) | Легкий вес, электроизоляция, прозрачные крышки | Низкая стоимость, легкие, непроводящие | Не такие прочные, могут царапаться, плохая теплопередача |
Для 90% случаев обработки корпусов электронных устройств на станках с ЧПУ используется алюминий 6061. Он прочный, легко обрабатывается и прекрасно отделывается. Ознакомьтесь с нашимипрецизионными фрезерованными на станках с ЧПУ деталями.
Толщина стенок: Вам потребуется минимум 1,5–3 мм для жесткости — тонкие стенки могут привести к неприятной вибрации деталей при обработке или, что хуже, к ощущению хлипкости в руках пользователя.
Бобышки и стойки: Нужно прикрутить что-то к печатной плате? Спроектируйте небольшие приподнятые области или площадки в модели (мы называем их бобышками) с отверстиями, которые можно нарезать резьбой. Это намного аккуратнее, чем потом приклеивать стойки.
Скругления (закругленные углы): Режущие инструменты круглые. Внутренние углы будут иметь радиус, равный размеру инструмента. Скруглите углы ваших конструкций минимум на 1 мм, иначе потребуется дорогой специальный резец.
Вентиляционные отверстия: Если ваше устройство нагревается, предусмотрите вентиляционные прорези или отверстия. Их легко обработать на станке.
Как цельный блок металла превращается в элегантныйнестандартный алюминиевый корпус? Читайте далее упрощенную версию того, как мы это делаем в Falcon CNC Swiss.
Анализ конструкции (DFM): Вы отправляете нам свою 3D-модель (например, STEP-файл). Наши инженеры ищут потенциальные проблемы — места со слишком острыми углами и слишком тонкими стенками и тому подобное — и рекомендуют изменения. Это само по себе может сэкономить вам массу времени и денег без дополнительных затрат.
Закупка материала: Мы быстро находим и закупаем блок материала подходящего размера (например, алюминий 6061) с полной сертификацией фрезерования, если это необходимо.

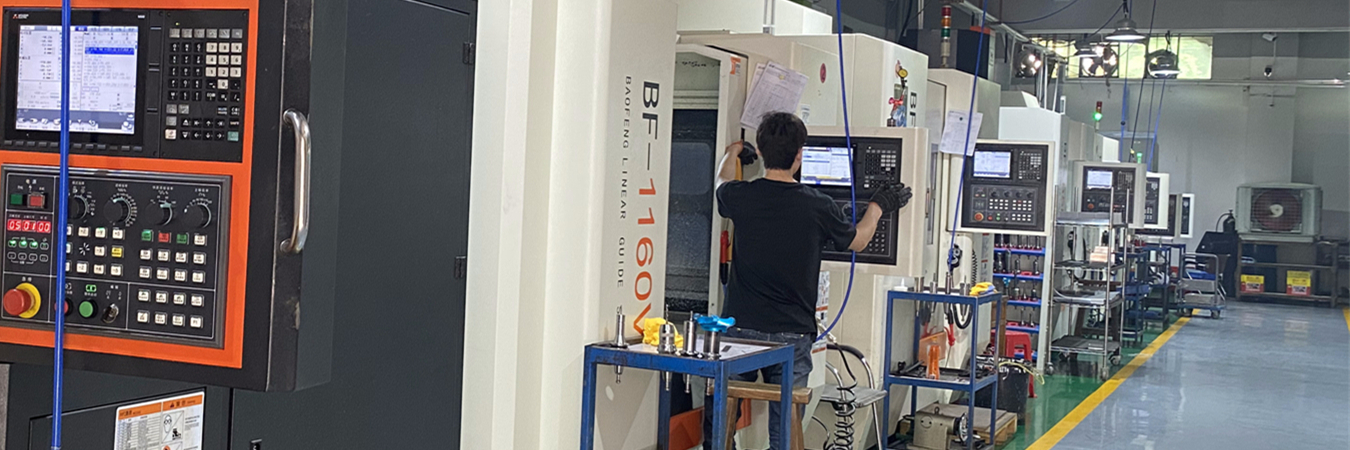

Фрезеровка на станке с ЧПУ: Блок помещается во фрезерный станок с ЧПУ. Наши высокотехнологичные 3-, 4- и 5-осевые станки вырезают внутренние полости корпуса, сверлят все отверстия и формируют внешнюю форму. Если ваш корпус достаточно сложен, нам, возможно, придется переворачивать деталь в станке, чтобы получить доступ к обеим сторонам.
Вторичные операции: Нужна резьба? Легко — мы нарежем отверстия. Хотите супергладкую поверхность? Мы сделаем и это.
Отделка: Наконец — самое интересное. Мы можем обработать корпус дробеструйно для получения мелкоматовой однородной поверхности, а затем анодировать его. Анодирование — это электрохимический процесс, который создает твердый цветной слой на алюминии для защиты от коррозии (черный, серебристый, красный, синий — любой цвет). Мы также можем нанести шелкографией логотипы или этикетки прямо на поверхность.
Контроль: Проверяются все критические размеры; часто с помощью КИМ (координатно-измерительной машины), чтобы убедиться в их соответствии вашему чертежу.
Упаковка и отгрузка: Ваши детали тщательно упаковываются и отправляются вам.
Ознакомьтесь с нашимипроизводство нестандартных корпусоввозможностями.
Есть многопроизводителей корпусов для станков. Вот почему инженеры и покупатели возвращаются к нам.
Инженеры, говорящие на вашем языке: Включен анализ технологичности (DFM). Мы не просто принимаем заказы. Мы помогаем вам спроектировать деталь лучшего качества и дешевле в изготовлении.
Полный цикл услуг: Мы фрезеруем, анодируем и собираем — все в одном месте. Без отправки деталей трем разным поставщикам и надежды, что они не испортят друг друга.
Масштабируемость: Нужно 2 прототипа на этой неделе? Без проблем. 20 000 производственных единиц в следующем месяце? Мы тоже можем это сделать. Наши автоматизированные ячейки обеспечивают высокий объем без потери точности.
Качество, которому можно доверять: Сертификация ISO 9001. Мы измеряем всё. Вы получаете детали, которые работают каждый раз.
Быстрые котировки: Отправьте нам свой CAD-файл, и вы обычно получите ответ в течение 24 часов с ценой и отзывами.
Мы «были там и сделали это», изготавливая корпуса на заказ для всего — от датчиков Интернета вещей до медицинских ручных устройств, промышленных контроллеров до аудиоаппаратуры.
Готовы создать свой нестандартный корпус?
Разрабатывать новый продукт весело! Не позволяйте корпусу быть запоздалой мыслью. Хорошо изготовленный фрезерованный корпус защитит вашу электронику, охладит компоненты и придаст вашему продукту ощущение «стоящего того».
Ищете ли вы один прототип или тысячу производственных единиц, Falcon CNC Swiss может помочь.Свяжитесь с нами сегодня!
