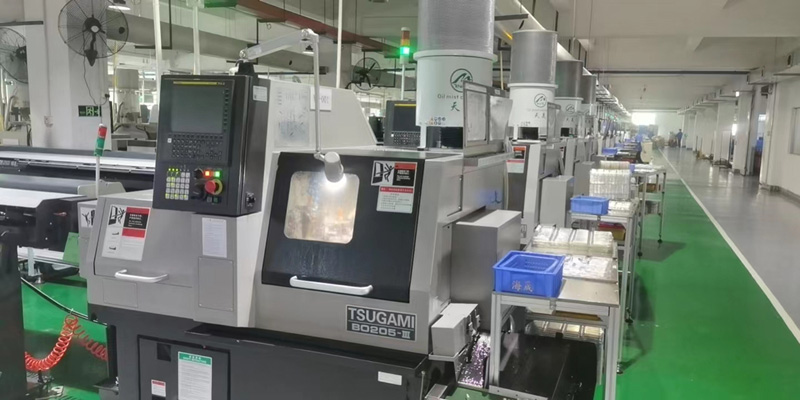

а. Что такое швейцарская обработка?
Швейцарская обработка, также известная как швейцарская винторезная обработка или швейцарское точение, представляет собой высокоточный и эффективный процесс механической обработки, используемый в производственной промышленности. Он особенно хорошо подходит для производства небольших, сложных и высокоточных деталей, часто с жесткими допусками. Процесс получил свое название от швейцарских часовщиков, которые первоначально разработали и популяризировали эту технику для производства сложных часовых компонентов.
При швейцарской обработке заготовка обычно подается через направляющую втулку, а вращающийся режущий инструмент удаляет материал с заготовки для достижения желаемой формы и размеров. Направляющая втулка обеспечивает поддержку и стабильность заготовки, что позволяет выполнять исключительно точную и сложную механическую обработку. Этот метод особенно эффективен для длинных и тонких деталей, так как сводит к минимуму прогиб и вибрацию в процессе обработки.

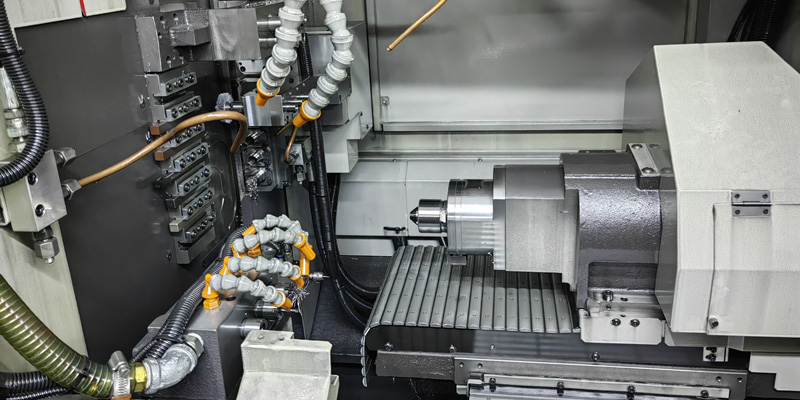

б. Как работают швейцарские станки?
Швейцарские станки, или швейцарские винторезные станки, представляют собой специализированные металлорежущие станки, предназначенные для высокоточного и крупносерийного производства небольших сложных деталей. Они работают на основе принципов традиционного точения и фрезерования, но с уникальной конфигурацией, которая отличает их от других. Вот пошаговое объяснение того, как работают швейцарские станки:
1. Подача материала:
Процесс обычно начинается с длинного и тонкого сырья, обычно металлического прутка или проволоки, которое загружается в шпиндель швейцарского станка.
Материал направляется через направляющую втулку, которая помогает поддерживать его прямолинейность и обеспечивает поддержку в процессе обработки.
2. Настройка инструмента:
Швейцарские станки имеют множество режущих инструментов, расположенных вокруг материала. Эти инструменты могут перемещаться как по оси, так и радиально. Режущие инструменты затачиваются с высокой точностью и располагаются близко к заготовке, чтобы свести к минимуму прогиб и достичь высокой точности.
3. Токарные операции:
По мере вращения материала режущие инструменты выполняют токарные операции, удаляя материал с наружного диаметра заготовки. Одновременное движение режущих инструментов и материала обеспечивает эффективную и непрерывную обработку.
4. Фрезерные операции:
В дополнение к токарной обработке швейцарские станки могут выполнять фрезерные операции. Это достигается путем радиального перемещения режущих инструментов для создания таких элементов, как отверстия, пазы и сложные геометрические формы.
Способность выполнять как токарную, так и фрезерную обработку за одну установку делает швейцарскую обработку подходящей для сложных деталей.
5. Охлаждение и удаление стружки:
В процессе обработки часто используется охлаждающая жидкость для отвода тепла и повышения срока службы инструмента. Эффективное управление стружкой имеет решающее значение для предотвращения ее накопления и помех в процессе обработки.
6. Работа направляющей втулки:
Направляющая втулка, расположенная рядом с режущими инструментами, обеспечивает поддержку материала, сводя к минимуму вибрацию и прогиб. Близость направляющей втулки к точке резания позволяет добиться более высокой точности обработки, особенно при работе с малыми диаметрами и большой длиной.
7. Автоматизированное управление:
Швейцарские станки обычно оснащены современными системами управления, которые позволяют осуществлять точное программирование и координацию движений инструмента. Функции автоматизации могут включать возможности ЧПУ (числового программного управления), сменщики инструмента и податчики прутка для повышения производительности и снижения ручного вмешательства.

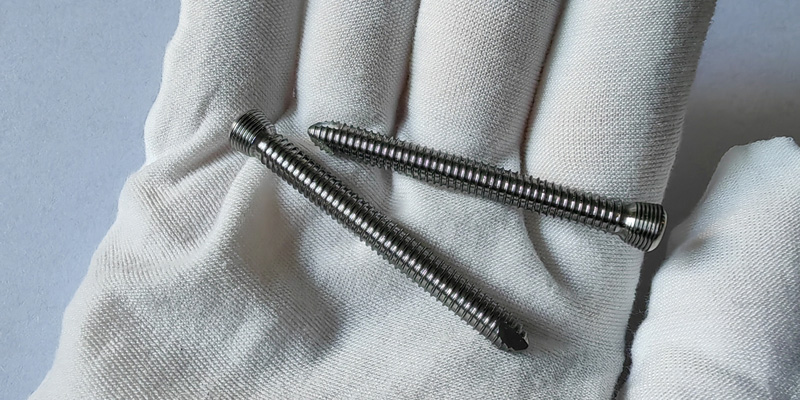

Швейцарская обработка опирается на определенные процессы и методы для достижения высокой точности при изготовлении небольших сложных деталей. Вот ключевые элементы:
1. Направляющая втулка и поддержка материала:
Направляющая втулка является критически важным компонентом швейцарской обработки. Она обеспечивает поддержку и стабильность обрабатываемого материала, сводя к минимуму прогиб и вибрацию в процессе резания. Близкое расположение направляющей втулки к режущим инструментам обеспечивает последовательную и точную обработку, особенно при работе с малыми диаметрами и длинными заготовками.
2. Одновременная обработка:
Одной из ключевых особенностей швейцарской обработки является возможность выполнения одновременных токарных и фрезерных операций. Такая одновременная обработка сокращает время цикла и повышает общую эффективность. Комбинация осевых и радиальных перемещений режущих инструментов позволяет создавать сложные геометрические формы, отверстия и элементы за одну установку.
3. Программирование ЧПУ (числового программного управления):
Швейцарские станки оснащены системами ЧПУ, которые позволяют точно программировать движения инструментов. Программирование ЧПУ обеспечивает точность позиционирования инструмента и контроль параметров резания.
Расширенные возможности ЧПУ позволяют создавать сложные геометрии деталей с жесткими допусками, что способствует общей точности процесса обработки.
4. Прецизионно заточенные режущие инструменты:
Режущие инструменты, используемые в швейцарской обработке, затачиваются с высокой точностью в соответствии с точными спецификациями. Это обеспечивает постоянство размеров и остроты инструмента.
Высококачественные режущие инструменты способствуют достижению жестких допусков и требуемого качества поверхности.

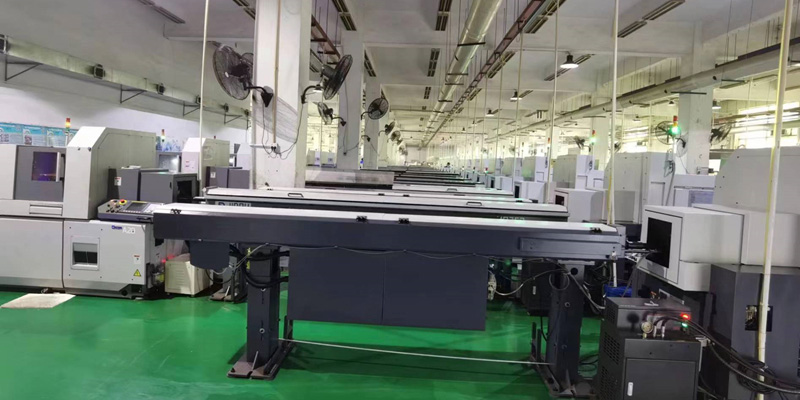

5. Системы подачи прутка:
Податчики прутка обычно используются в швейцарской обработке для автоматической подачи длинных прутков сырья в станок.
Непрерывная подача прутка сокращает время простоя между операциями обработки, что способствует повышению общей производительности и точности.
6. Контроль качества и инспекция:
На протяжении всего процесса обработки применяются строгие меры контроля качества. Это может включать контроль в процессе обработки, проверку размеров и использование метрологических инструментов для проверки точности деталей.
Регулярная инспекция гарантирует, что готовые детали соответствуют указанным допускам и стандартам качества.
Комбинируя эти процессы и методы, швейцарская обработка достигает высокой точности при производстве небольших сложных компонентов. Интеграция передовых технологий, прецизионного инструмента и тщательного контроля процесса позволяет производителям удовлетворять строгие требования таких отраслей, как авиакосмическая промышленность, медицинское оборудование и электроника.

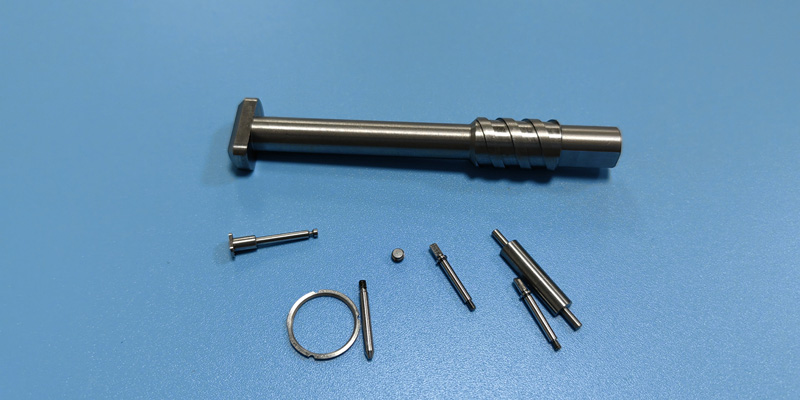

Прецизионная швейцарская обработка имеет большое значение в производственном секторе, особенно для отраслей, требующих высокоточных, сложных и мелких компонентов. Вот ключевые причины, почему прецизионная швейцарская обработка так важна:
1. Возможность микропрецизионной обработки:
Швейцарская обработка известна своей способностью достигать микропрецизионности, производя мелкие и сложные детали с жесткими допусками. Это особенно важно в таких отраслях, как медицинские изделия, аэрокосмическая промышленность и электроника, где миниатюризация является ключевой тенденцией.
2. Высокая точность и стабильность:
Швейцарская обработка обеспечивает высокую точность и стабильность при производстве компонентов. Близкое расположение режущих инструментов к заготовке, поддерживаемое направляющей втулкой, сводит к минимуму прогиб и вибрацию, что приводит к получению деталей с точными размерами и качественной поверхностью.
3. Сложные геометрии:
Возможность одновременной токарной и фрезерной обработки на швейцарских станках позволяет изготавливать сложные геометрии за одну установку. Это необходимо для таких отраслей, как аэрокосмическая и медицинская, где компоненты часто имеют сложные конструкции и особенности.
4. Высокообъемное производство:
Швейцарская обработка хорошо подходит для крупносерийного производства мелких компонентов. Эффективность и скорость процесса в сочетании с возможностью производить точные и стабильные детали делают ее предпочтительным выбором для отраслей, требующих больших объемов прецизионных компонентов.
5. Оптимизированное время цикла:
Одновременные операции обработки и возможность работы над несколькими элементами за одну установку способствуют оптимизации времени цикла. Это приводит к повышению производительности, что делает швейцарскую обработку идеальной для отраслей с напряженными производственными графиками.
6. Сокращение вторичных операций:
Возможность выполнения как токарных, так и фрезерных операций за одну установку сводит к минимуму необходимость во вторичных операциях. Это не только экономит время, но и снижает риск ошибок, возникающих при дополнительной обработке.
7. Обеспечение качества:
Швейцарская обработка включает строгие меры контроля качества, гарантирующие, что каждая деталь соответствует заданным допускам и стандартам качества. Это необходимо для отраслей со строгими нормативными требованиями и акцентом на надежность продукции.
Прецизионная швейцарская обработка незаменима в производственном секторе, особенно для отраслей, требующих мелких, сложных и высокоточных компонентов. Ее возможности в области микропрецизионности, высокой точности и эффективности делают ее ценной технологией для удовлетворения развивающихся потребностей современного производства.
Детали швейцарской обработки находят разнообразное применение в различных отраслях промышленности благодаря способности производить мелкие, сложные компоненты с высокой точностью. Некоторые заметные применения деталей швейцарской обработки в производственной промышленности включают:
1. Медицинские устройства:
Швейцарская обработка широко используется при производстве медицинских компонентов и устройств. Сюда входят хирургические инструменты, зубные имплантаты, ортопедические винты и другие критические детали, где точность имеет первостепенное значение.
2. Аэрокосмические компоненты:
Аэрокосмическая промышленность требует компонентов с жесткими допусками и высокой точностью. Швейцарская обработка применяется для изготовления таких деталей, как разъемы, втулки, валы и другие критические аэрокосмические компоненты.
3. Электроника и микротехнологии:
В электронной промышленности, особенно для производства компонентов электронных устройств и микротехнологий, швейцарская обработка необходима. Сюда входят разъемы, штифты и другие мелкие детали, используемые в электронных сборках.

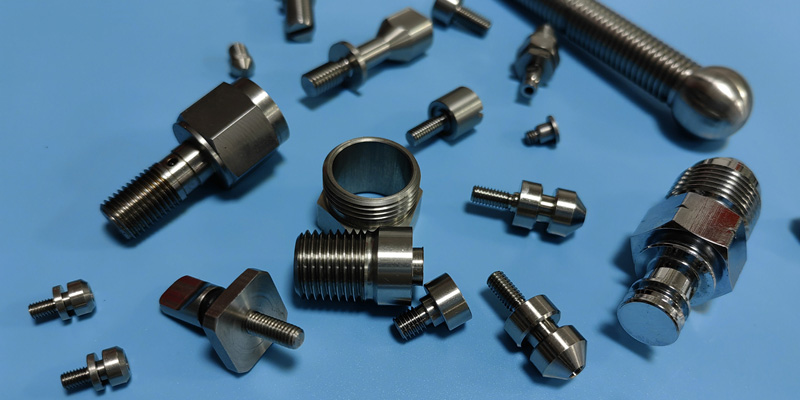

4. Автомобильные компоненты:
Швейцарская обработка используется для производства прецизионных компонентов в автомобильной промышленности. Сюда входят топливные форсунки, датчики, клапаны и другие мелкие детали, требующие высокой точности и стабильности.
5. Часовое производство и хорология:
Истоки швейцарской обработки восходят к часовому производству, и она продолжает оставаться важной технологией в этой отрасли. Швейцарская обработка используется для изготовления сложных компонентов часов, таких как шестерни, трибы и винты.
6. Телекоммуникации:
Телекоммуникационная отрасль полагается на швейцарскую обработку для производства таких компонентов, как разъемы, переходники и штифты, используемые в коммуникационных устройствах и инфраструктуре.
7. Оптические компоненты:
Прецизионные оптические компоненты, включая линзы, призмы и крепления, часто изготавливаются с использованием швейцарской обработки благодаря ее способности достигать высоких допусков и гладкой обработки поверхности.
8. Гидравлика и пневматика:
Компоненты, используемые в гидравлических системах, такие как гидравлические клапаны, сопла и фитинги, выигрывают от прецизионных возможностей швейцарской обработки, обеспечивая оптимальную производительность и надежность.
9. Электрические разъемы и соединительная арматура:
Производство электрических разъемов и соединительной арматуры требует точности для обеспечения надежных электрических соединений. Швейцарская обработка хорошо подходит для изготовления этих мелких и сложных компонентов.
Универсальность швейцарской обработки делает ее ценной технологией в широком спектре отраслей, где требуются мелкие, сложные и высокоточные компоненты. Ее способность обрабатывать различные материалы, поддерживать жесткие допуски и достигать отличной чистоты поверхности делает швейцарскую обработку важным процессом в современном производстве.

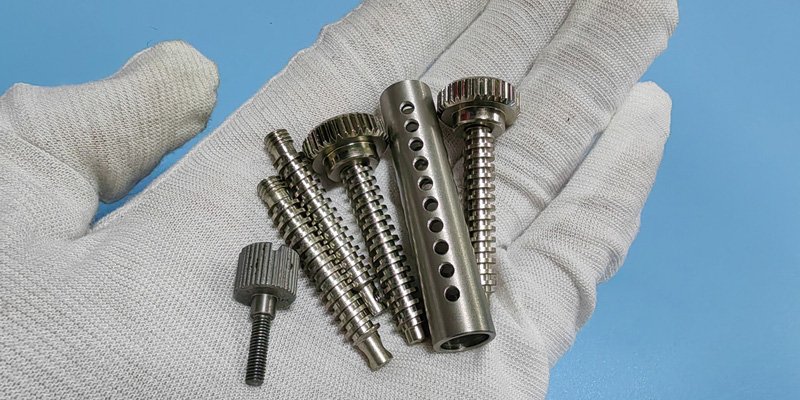

Выбор высокоточных швейцарских обрабатывающих услуг в производстве дает ряд ключевых преимуществ и выгод, что делает их предпочтительным выбором для отраслей, требующих малых, сложных и высокоточных компонентов. Вот некоторые из ключевых преимуществ:
Возможность микропрецизионной обработки
Швейцарская обработка известна своими исключительными возможностями микропрецизионной обработки, позволяющими производить чрезвычайно маленькие детали с жесткими допусками. Это важно для таких отраслей, как медицинские устройства, авиакосмическая промышленность и электроника, где распространены миниатюрные компоненты.
Жесткие допуски и точность
Швейцарская обработка позволяет достигать жестких допусков и высокого уровня точности, обеспечивая соответствие деталей точным спецификациям. Это особенно важно в отраслях, где критичны подгонка и функциональность компонентов, например в авиакосмической и медицинской сферах.
Одновременная токарная и фрезерная обработка
Возможность одновременной токарной и фрезерной обработки на швейцарских станках в одной установке позволяет производить сложные детали с множеством функций. Это снижает необходимость в дополнительных процессах обработки и повышает общую эффективность.
Снижение отходов материала
Швейцарская обработка включает непрерывную подачу прутка, что сводит к минимуму отходы материала. Эффективное использование сырья способствует экономии средств и согласуется с практиками устойчивого производства.
Высокообъемное производство
Швейцарская обработка хорошо подходит для высокообъемного производства мелких компонентов. Сочетание точности и скорости позволяет производителям удовлетворять потребности отраслей, требующих больших объемов точно обработанных деталей.
Универсальность в отношении материалов
Швейцарская обработка может работать с широким спектром материалов, включая металлы, пластики и современные сплавы. Эта универсальность делает ее подходящей для различных отраслей, от автомобильной до медицинской, где существуют разные требования к материалам.
Сокращение вторичных операций
Возможность выполнения как токарных, так и фрезерных операций в одной установке сводит к минимуму необходимость во вторичных операциях. Это приводит к сокращению времени производства, снижению затрат и уменьшению числа ошибок при дополнительной обработке.
Улучшенное качество поверхности
Процессы швейцарской обработки часто дают превосходное качество поверхности. Это важно для применений, где внешний вид и гладкость конечного продукта имеют решающее значение, например при производстве оптических компонентов.
Экономически эффективное производство
Несмотря на свои прецизионные возможности, швейцарская обработка может быть экономически эффективной, особенно при высокообъемном производстве. Эффективность процесса, снижение отходов материала и минимизация вторичных операций способствуют общей экономии средств.
Сложная геометрия и замысловатые особенности
Швейцарская обработка превосходно справляется с производством деталей со сложной геометрией и замысловатыми особенностями. Это выгодно в таких отраслях, как авиакосмическая, где компоненты часто имеют сложные конструкции и жесткие геометрические требования.
Постоянство и контроль качества
Близкое расположение режущих инструментов к заготовке, поддерживаемое направляющими втулками, обеспечивает постоянство обработки. На протяжении всего процесса могут применяться строгие меры контроля качества, поддерживая высокий уровень точности и качества деталей.

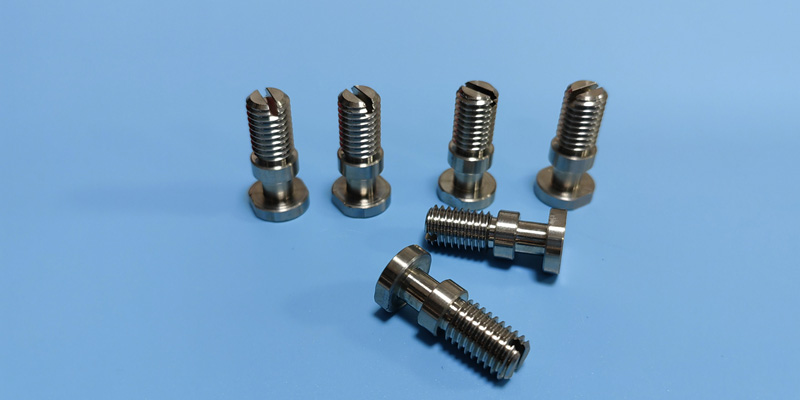

Интеграция автоматизации
Швейцарская обработка легко интегрируется с системами автоматизации и робототехникой, что еще больше повышает эффективность и снижает затраты на рабочую силу. Автоматизированные процессы способствуют стабильному производству и контролю качества.
Услуги высокоточной швейцарской обработки предлагают сочетание возможностей микропрецизионной обработки, жестких допусков, эффективности и универсальности, что делает их выгодными для широкого спектра производственных применений. Отрасли, которые ставят во главу угла точность, эффективность и производство сложных компонентов, часто обращаются к швейцарской обработке для удовлетворения своих специфических требований.

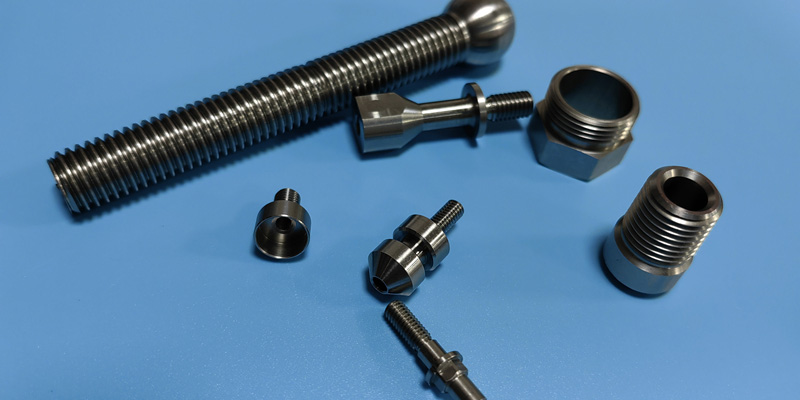

Высокая точность играет ключевую и определяющую роль в швейцарской обработке, выделяя ее как специализированный и востребованный производственный процесс.
Жесткие допуски:
Швейцарская обработка известна своей способностью достигать чрезвычайно жестких допусков. Близость режущих инструментов к заготовке, поддерживаемая направляющими втулками, позволяет точно контролировать размеры. Это критически важно в отраслях, где компоненты должны соответствовать строгим требованиям по допускам, таких как аэрокосмическая промышленность и производство медицинских устройств.
Возможность микроточности:
Швейцарская обработка уникально подходит для микроточного производства. Она позволяет изготавливать чрезвычайно малые детали с высокой точностью, что делает ее незаменимой в отраслях, где миниатюризация является ключевым фактором, включая электронику и медицинские устройства.
Уменьшение деформации и вибрации:
Конструкция швейцарских станков, с направляющей втулкой, обеспечивающей поддержку вблизи точки резания, минимизирует деформацию и вибрацию в процессе обработки. Эта стабильность необходима для достижения высокой точности, особенно при работе с малыми диаметрами и длинными заготовками.
Сложные геометрии и замысловатые элементы:
Высокая точность в швейцарской обработке позволяет производить компоненты со сложной геометрией и замысловатыми элементами. Одновременные операции точения и фрезерования позволяют создавать сложные конструкции за одну установку, что снижает необходимость в дополнительных этапах обработки.
Постоянная точность в производственных сериях:
Швейцарская обработка обеспечивает постоянную точность в больших производственных сериях. Повторяемость и надежность процесса критически важны для отраслей, требующих однородности компонентов, таких как автомобилестроение или производство потребительской электроники.
Контроль качества и надежность:
Высокая точность, достижимая при швейцарской обработке, способствует общей надежности и качеству изготавливаемых деталей. На протяжении всего процесса обработки могут применяться строгие меры контроля качества для проверки и поддержания требуемой точности.
Оптимизированное использование материалов:
Эффективность швейцарской обработки в сочетании с возможностью достижения высокой точности приводит к оптимизированному использованию материалов. Процесс минимизирует отходы материала, что способствует экономической эффективности и устойчивым производственным практикам.
Улучшенное качество поверхности:
Швейцарская обработка часто приводит к превосходному качеству поверхности обработанных деталей. Это преимущество важно в таких отраслях, как оптика, где гладкие поверхности критичны для оптимальной производительности.
Пригодность для передовых материалов:
Высокая точность особенно важна при работе с передовыми материалами, такими как титан, суперсплавы и керамика. Швейцарская обработка может эффективно обрабатывать эти материалы, обеспечивая точную обработку без ущерба для свойств материала.
Критическая роль в критически важных отраслях:
Акцент на высокую точность в швейцарской обработке делает ее незаменимой в критически важных отраслях, таких как аэрокосмическая, медицинские устройства и оборонная, где надежность и точность компонентов имеют первостепенное значение для безопасности и производительности.

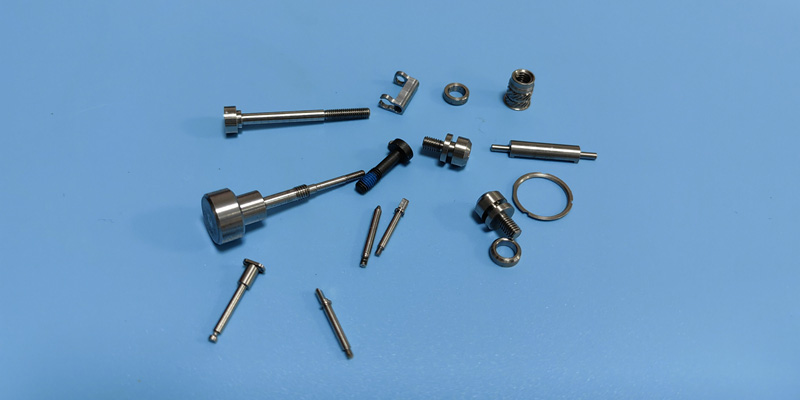

Высокая точность — это не просто желательная характеристика, а фундаментальное свойство швейцарской обработки. Способность процесса последовательно достигать жестких допусков и микроточности играет центральную роль в удовлетворении требований отраслей, нуждающихся в сложных, малых и высокоточных компонентах.
