Добро пожаловать в мир прецизионной обработки, где выбор метода обработки является ключевым фактором для достижения безупречных результатов. В этом блоге мы рассмотрим двух ведущих претендентов — обработку с ЧПУ (числовое программное управление) и обработку на станках швейцарского типа. Изучая их уникальные особенности и области применения, вы получите знания, которые помогут вам принимать обоснованные решения для ваших конкретных проектов. Точность — это не просто требование; это стратегический выбор, который может определить успех ваших начинаний. Давайте погрузимся в тонкости обработки на станках с ЧПУ и швейцарских станках и раскроем секреты этих прецизионных технологий.
Обработка на станках с ЧПУ (числовое программное управление) и швейцарская обработка являются прецизионными методами производства, но они различаются по ключевым аспектам:
1. Принцип работы:
Обработка на станках с ЧПУ: Использует инструменты с компьютерным управлением для удаления материала с заготовки. Подходит для широкого спектра материалов и геометрий.
Швейцарская обработка: Специализируется на мелких, сложных и высокоточных деталях. Использует скользящую шпиндельную бабку и направляющую втулку, что позволяет одновременно обрабатывать несколько элементов.
2. Настройка и точность:
Обработка на станках с ЧПУ: Обычно требует более длительного времени настройки, но она универсальна для различных проектов.
Швейцарская обработка: Настройка более сложна, особенно для сложных деталей, но она превосходно подходит для производства высокоточных компонентов с минимальной погрешностью.
3. Обработка материалов:
Обработка на станках с ЧПУ: Большая гибкость в работе с различными материалами и геометриями.
Швейцарская обработка: В первую очередь подходит для мелких, тонких деталей, часто используется в медицинской и часовой промышленности.
4. Объем производства:
Обработка на станках с ЧПУ: Хорошо подходит как для малых, так и для больших объемов производства.
Швейцарская обработка: Высокоэффективна для крупносерийного производства благодаря одновременной обработке.
5. Оснастка и резка:
Обработка на станках с ЧПУ: Инструменты перемещаются по неподвижной заготовке.
Швейцарская обработка: Заготовка неподвижна, а инструменты движутся.
Выбор между обработкой на станках с ЧПУ и швейцарской обработкой зависит от таких факторов, как сложность детали, материал, требования к точности и объем производства.

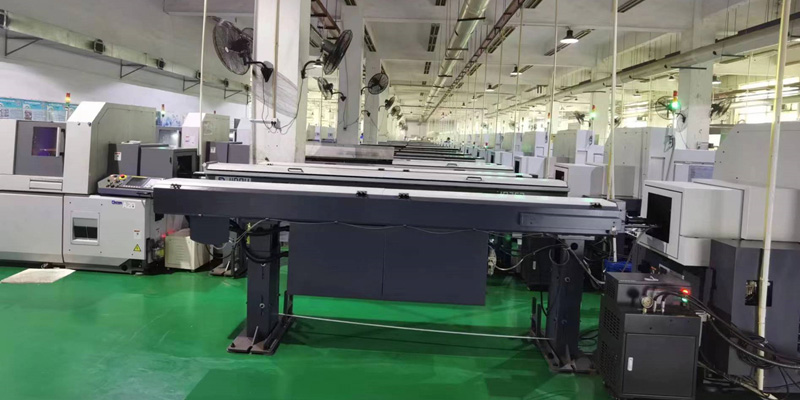

Обработка на станках швейцарского типа, также известная как швейцарская винтовая обработка или швейцарское точение, является высокоспециализированной формой прецизионной обработки. Зародившись в Швейцарии в конце XIX века для производства точных компонентов часов, она превратилась в универсальный метод производства небольших, сложных и высокоточных деталей. Определяющей характеристикой является использование скользящей шпиндельной бабки и направляющей втулки, что позволяет точно обрабатывать длинные, тонкие заготовки с одновременным управлением несколькими инструментами.
Швейцарская обработка берет свое начало в часовой промышленности Швейцарии, где сложные компоненты требовали непревзойденной точности. Со временем она вышла за рамки часового дела и распространилась на такие отрасли, как медицинские устройства, аэрокосмическая промышленность и электроника. Современные швейцарские станки сочетают передовые технологии с первоначальными принципами, что позволяет осуществлять сложное и эффективное производство.
Направляющая втулка: направляющая втулка обеспечивает поддержку вблизи зоны резания, сводя к минимуму вибрации и повышая точность, особенно для длинных и тонких деталей.
Скользящая шпиндельная бабка: скользящая шпиндельная бабка позволяет одновременно использовать несколько инструментов, сокращая время цикла и повышая эффективность.
Подача пруткового материала: швейцарские станки часто работают с прутковым материалом, что позволяет осуществлять непрерывную безлюдную обработку для длительных производственных циклов.
1. Высокая точность:Сочетание направляющей втулки и скользящей шпиндельной бабки обеспечивает исключительную точность, что делает швейцарскую обработку идеальной для сложных и высокоточных компонентов.
2. Эффективность в крупносерийном производстве:Одновременная обработка нескольких элементов и возможность работы с прутковым материалом приводят к эффективному производству, что делает швейцарскую обработку хорошо подходящей для крупносерийного производства.
3. Сокращение отходов материала:Использование пруткового материала сводит к минимуму отходы материала, что способствует экономической эффективности.

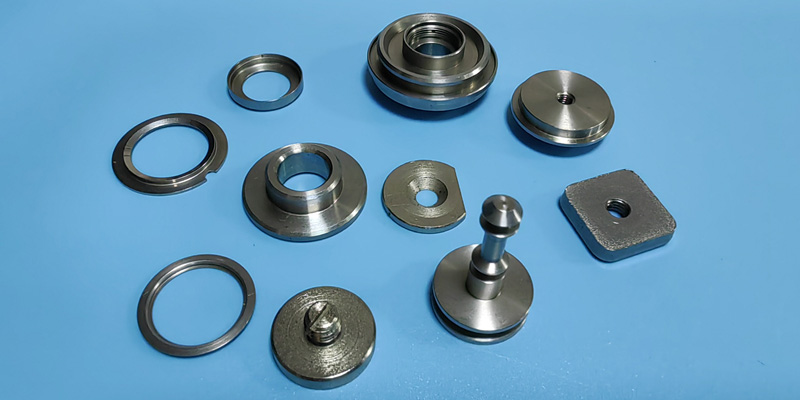

4. Универсальность в обработке материалов:Хотя изначально разработанная для мелких деталей в часовой промышленности, швейцарская обработка расширилась для работы с различными материалами, включая пластмассы, металлы и композиты.
Обработка швейцарского типа отличается точностью, эффективностью в крупносерийном производстве и универсальностью по материалам, что делает ее предпочтительным выбором для отраслей, требующих сложных мелкомасштабных компонентов.

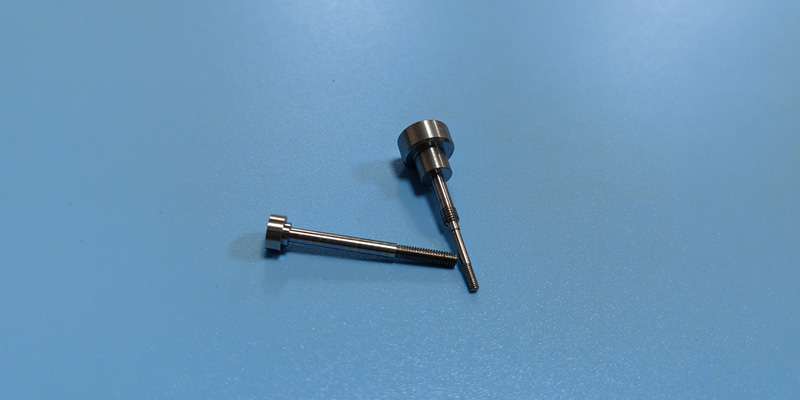

Ориентация в сфере прецизионной обработки приводит к перекрёстку двух различных методологий — CNC и швейцарской обработки, каждая из которых обладает своими уникальными преимуществами. CNC (числовое программное управление) — универсальный подход, использующий управляемые компьютером инструменты для разнообразных применений, подходящий для различных материалов и размеров деталей. С другой стороны, швейцарская обработка, зародившаяся в сложном мире часового дела, специализируется на высокоточном крупносерийном производстве небольших сложных компонентов. Углубляясь в их нюансы, мы выявим факторы, которые их различают — от принципов работы до областей применения, что поможет обоснованно выбрать оптимальный метод обработки для конкретных требований проекта.
1. Принцип работы:
CNC-обработка: использует управляемые компьютером инструменты для удаления материала с неподвижной или вращающейся заготовки.
Швейцарская обработка: использует скользящую шпиндельную головку и направляющую втулку, что обеспечивает точную обработку длинных тонких заготовок с одновременным управлением несколькими инструментами.
2. Размер и сложность деталей:
CNC-обработка: универсальна для широкого диапазона размеров и геометрий деталей — от малых до крупных компонентов.
Швейцарская обработка: специализируется на производстве небольших сложных деталей, особенно длинных и тонких.
3. Обращение с материалами:
CNC-обработка: гибка в работе с различными материалами и геометриями.
Швейцарская обработка: в основном подходит для прутков малого диаметра, отлично работает с такими материалами, как нержавеющая сталь, титан и другие сплавы.

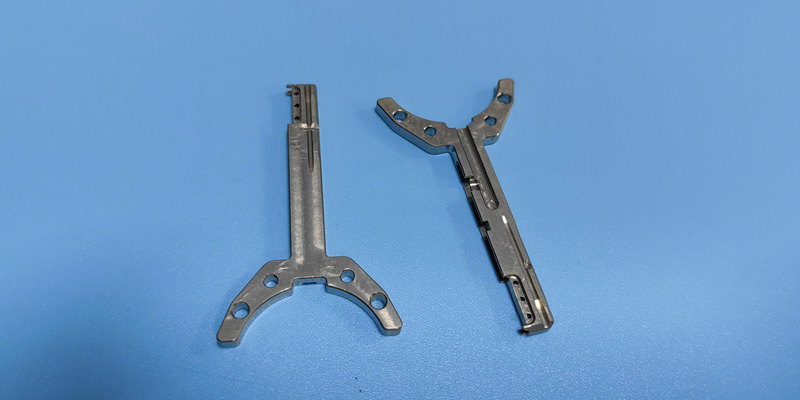

CNC-обработка:
Идеальна для прототипов и мелко- и среднесерийного производства.
Обычно используется в таких отраслях, как авиакосмическая, автомобильная и общее машиностроение.
Подходит для широкого спектра материалов и размеров деталей.
Швейцарская обработка:
Отличается в крупносерийном производстве небольших сложных деталей.
Широко применяется в таких отраслях, как медицинские устройства, часовое дело и электроника.
Особенно эффективна для компонентов, требующих высокой точности и жестких допусков.
Скорость:
CNC-обработка: обычно обеспечивает более быстрое время настройки, что подходит для быстрого прототипирования и мелких серий.
Швейцарская обработка: высокая эффективность в крупносерийном производстве благодаря одновременной обработке, что даёт более короткое время цикла.
Точность:
CNC-обработка: способна на высокую точность, особенно с современным оборудованием и оснасткой.
Швейцарская обработка: известна исключительной точностью, особенно в длинных тонких деталях, благодаря направляющей втулке и снижению вибрации.
Экономическая эффективность:
CNC-обработка: часто более рентабельна для небольших производственных партий и разнообразных геометрий деталей.
Швейцарская обработка: рентабельна для крупносерийного производства благодаря сокращению времени цикла и минимизации отходов материала при использовании прутка.
Хотя и CNC, и швейцарская обработка обеспечивают точность, выбор зависит от таких факторов, как размер детали, сложность и объем производства. CNC универсален и экономически эффективен для различных применений, тогда как швейцарская обработка превосходит в высокоточных крупносерийных сценариях, особенно для небольших сложных деталей.

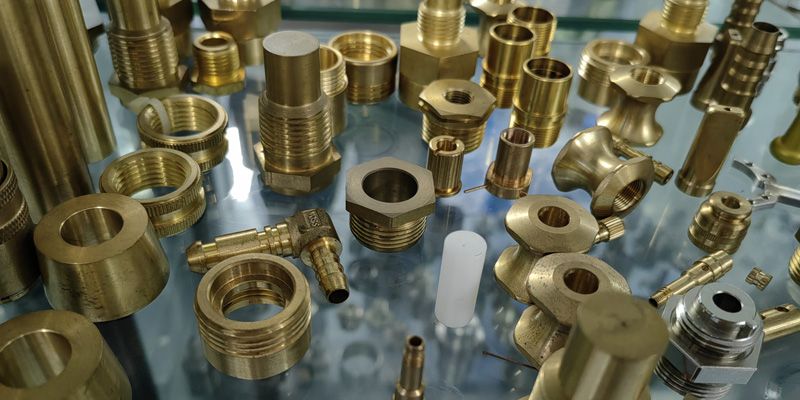

Выбор между CNC-обработкой и швейцарской обработкой требует тщательной оценки ваших конкретных требований. Вот руководство, которое поможет вам принять обоснованное решение:
1. Сложность проекта:
CNC-обработка: Выбирайте CNC, если ваш проект включает разнообразные геометрии и различные размеры деталей.
Швейцарская обработка: Выбирайте швейцарскую обработку для сложных, мелких и высокоточных компонентов, особенно с длинными и тонкими элементами.
2. Материалы:
CNC-обработка: Подходит для широкого спектра материалов, обеспечивая универсальность для различных проектов.
Швейцарская обработка: Идеальна для таких материалов, как нержавеющая сталь, титан и другие сплавы, особенно в высокоточных применениях.
3. Объем производства:
CNC-обработка: Подходит как для малых, так и для больших объемов производства, обеспечивая гибкость.
Швейцарская обработка: Эффективна для крупносерийного производства благодаря одновременной обработке, сокращая время цикла.
4. Время настройки:
CNC-обработка: Обычно имеет более короткое время настройки, что делает ее подходящей для быстрого прототипирования и небольших производственных партий.
Швейцарская обработка: Настройка может быть более сложной, но окупается эффективностью при больших объемах производства.
5. Требования к точности:
CNC-обработка: Способна обеспечить высокую точность, особенно с современным оборудованием и инструментом.
Швейцарская обработка: Известна исключительной точностью, особенно в длинных и тонких компонентах, благодаря направляющей втулке и сниженной вибрации.
6. Соображения стоимости:
CNC-обработка: Часто более экономична для небольших производственных партий и разнообразных геометрий деталей.
Швейцарская обработка: Экономична для крупносерийного производства благодаря сокращенному времени цикла и минимальным отходам материала при использовании пруткового материала.
Тщательно оцените конкретные потребности вашего проекта. Если ключевыми являются универсальность и адаптивность, выбором может стать CNC-обработка. Для высокоточных и крупносерийных требований отлично подходит швейцарская обработка. Учитывайте уникальные аспекты каждого метода и сопоставляйте их с параметрами вашего проекта, чтобы сделать оптимальный выбор для ваших производственных нужд.
