Если вы управляете хот-родом или турбированным бомбардировщиком, занимаетесь садоводством с помощью специального водяного триггера или работаете на заводе, где используются воздуходувки или промышленные вентиляторы, то вы получали выгоду от использования механического рабочего колеса. Рабочее колесо — это вращающееся механическое устройство, расположенное в жидкости или газе, предназначенное для увеличения скорости потока жидкости или реактора, или для снижения давления, хотя чаще всего оно предназначено для повышения давления. Вы наверняка знакомы с использованием этого механического устройства в насосах. Это часть внутри вашей машины, которая выкачивает воду. В турбокомпрессоре рабочее колесо нагнетает воздух в двигатель, чтобы увеличить смесь топлива и воздуха и обеспечить большую мощность. В крупной форме, такой как промышленные вентиляторы, воздуходувки и вытяжки, рабочее колесо горизонтальной конструкции нагнетает огромные объемы воздуха для охлаждения или вентиляции, чтобы обеспечить работу машин, нуждающихся в охлаждении или имеющих источник выхлопа вокруг себя.
Разработка и изготовление рабочего колеса — очень ответственная задача. Слишком грубая обработка приведет к ненужным вибрационным потерям и перегреву при нагрузке, что, в свою очередь, снизит производительность двигателя. Слишком слабое изготовление приведет к перегрузке и преждевременному выходу из строя. Легко понять, почему качественное CNC-рабочее колесо будет предпочтительным выбором для ваших собственных садовых применений. В отличие от литых и обжимных рабочих колес, многие проблемы которых можно объяснить скрытой пористостью, ошибочной конструкцией и изготовлением, а несбалансированные рабочие колеса — еще один распространенный недостаток некачественных литых вращающихся операторов и держателей защитных экранов.
CNC-обработанные рабочие колеса представляют собой реальную и измеримую причину перейти на них для применений, где современные задачи должны обеспечивать подтвержденные или проверенные стандарты из справочников по насосам. Изготовленные с большой тщательностью из цельного материала, вращающиеся лопасти могут использоваться с полной уверенностью. Мы проведем вас через все, что нужно знать о конструкции рабочего колеса, материалах, типах и их изготовлении, а также о лучших производителях насосов при выборе подходящего варианта для вашего проекта.
Рабочие колеса бывают трех основных конструктивных типов, каждый из которых подходит для разных применений. Понимание этого поможет вам выбрать правильную конструкцию для вашего насоса, вентилятора или турбины.
| Тип рабочего колеса | Описание | Лучше всего подходит для | Типичные применения |
| Открытое рабочее колесо | Лопасти крепятся непосредственно к центральной ступице без кожуха (крышки). Легко чистится, но менее эффективно. | Жидкости с твердыми частицами или мусором | Насосы для сточных вод, шламовые насосы, пищевая промышленность |
| Полуоткрытое рабочее колесо | Лопасти имеют задний кожух, но без переднего кожуха. Баланс между эффективностью и работой с твердыми частицами. | Умеренное количество твердых частиц, общее промышленное использование | Химические насосы, промышленные технологические насосы |
| Закрытое рабочее колесо | Лопасти заключены между передним и задним кожухами. Наиболее эффективно, но может засоряться мусором. | Чистые жидкости, высокая эффективность | Насосы для чистой воды, турбокомпрессоры, компрессоры, аэрокосмические турбины |
Для высокопроизводительных применений, таких как турбокомпрессоры, компрессоры и аэрокосмические турбины, закрытые рабочие колеса являются стандартом. Они обеспечивают наилучшую эффективность и создание давления, но они также наиболее сложны в изготовлении. Вот где производство рабочих колес насосов с использованием передовой CNC-обработки становится необходимым.
Выбор правильного материала имеет решающее значение для производительности и срока службы рабочего колеса. Вступают в силу такие факторы, как тип жидкости, температура, риск коррозии и скорость вращения.
Легкий и легко обрабатываемый, алюминий является материалом выбора, когда снижение веса имеет первостепенное значение, а коррозия менее актуальна. Лучше всего подходит для автомобильных турбокомпрессоров, воздуходувок, вентиляторов и аэрокосмических компонентов.
Плюсы: Легкий вес, хорошая обрабатываемость, экономичность
Минусы: Меньшая прочность при высоких температурах, меньшая устойчивость к коррозии по сравнению с нержавеющей сталью или титаном

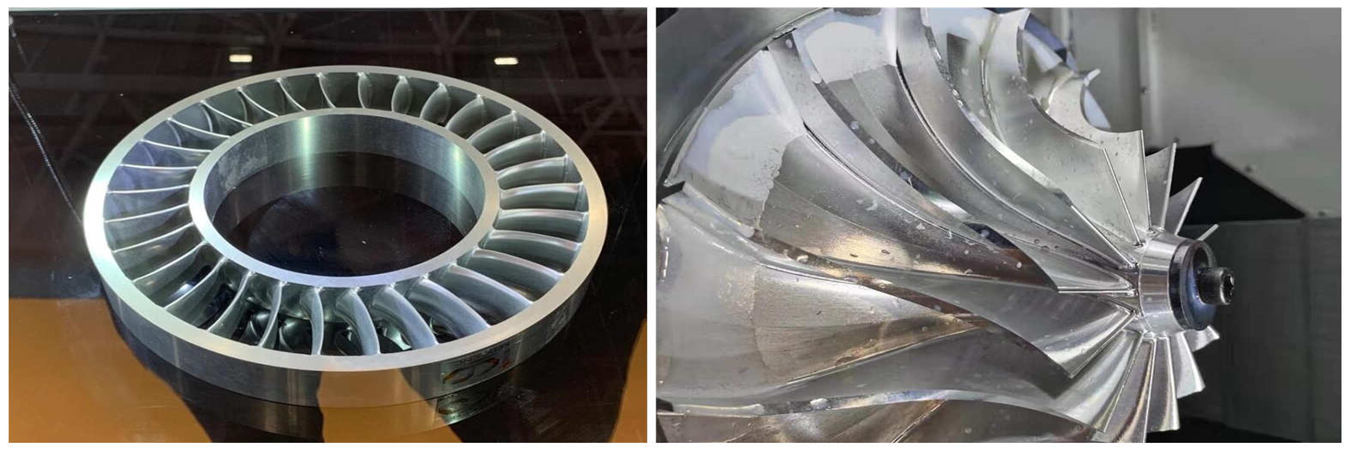

Производители алюминиевых рабочих колес: При производстве турбинных рабочих колес для автомобильных и воздуходувных применений следует ожидать и найти CNC-обработанные алюминиевые рабочие колеса, изготовленные из алюминия 6061 или 7075.
Нержавеющая сталь менее подвержена коррозии, что делает ее лучшим выбором для перекачки воды и химикатов. Этот материал обычно используется в морских условиях. Нержавеющая сталь также широко применяется в оборудовании для пищевой промышленности благодаря своей коррозионной стойкости.
Плюсы: Устойчива к коррозии и прочнее многих мягких сталей.
Минусы: Переход на нержавеющую сталь может привести к увеличению веса рабочего колеса, что может быть не нужно.
Типичные производители рабочих колес из нержавеющей стали: Нержавеющая сталь 306 или 304L обычно используется для насосов общего назначения.
Для рабочих колес, не требующих постоянного использования марки 316, в медицинской или пищевой промышленности можно использовать 316L. В настоящее время используется более высоколегированная сталь 17-4 PH. Этот высокопрочный материал может использоваться для изготовления рабочих колес меньшего диаметра с очень высокими механическими свойствами.
Для высокопроизводительных применений, требующих высокого соотношения прочности к весу, титан является основным материалом, но он также обладает отличной коррозионной стойкостью.
Плюсы: Титан очень легкий и обладает чрезвычайно высоким соотношением прочности к весу при нагрузках, а также отличной коррозионной стойкостью.
Минусы: Дорогой по сравнению с алюминием и нержавеющей сталью, однако легко обрабатывается. Сложный материал, но существуют лучшие стандарты ASTM.
Ограничения: Самый дорогой вариант, требует специализированных знаний в области обработки.
Потенциально лучше всего подходит для производителей рабочих колес насосов, которые сталкиваются с жесткими спецификациями по весу, высокой коррозионной стойкостью и приверженностью высокой производительности при изготовлении своих насосов. Изучите наши 5-осевые CNC-обработанные рабочие колеса из разных материалов →
Латунь и бронза обладают хорошей коррозионной стойкостью и естественной смазывающей способностью. Латунь хорошо обрабатывается и обладает различной степенью естественной смазки. Используется в небольших насосах для слабохимических жидкостей.
Плюсы: Очень хорошая коррозионная стойкость для слабых перекачиваемых сред
Минусы: Бронза/легкие и мягкие металлы не отличаются прочностью.
Лучше всего подходит для небольших объемов рабочих колес насосов, для начала.
Как кусок металла превращается в эффективное рабочее колесо? Вот процесс изготовления рабочего колеса насоса, который обычно используется опытными производителями рабочих колес насосов.
Все начинается с 3D CAD-модели. Геометрия рабочего колеса сложна: углы лопастей, их толщина, кривизна — все это влияет на производительность, и современная конструкция рабочих колес иногда использует анализ вычислительной гидродинамики (CFD) для оптимизации эффективности еще до того, как будет вырезан хоть какой-либо металл.
В зависимости от применения выбирается правильный материал, а для критически важных применений сертификаты материала (заводские испытательные отчеты) обеспечивают «прослеживаемость» до исходной плавки.

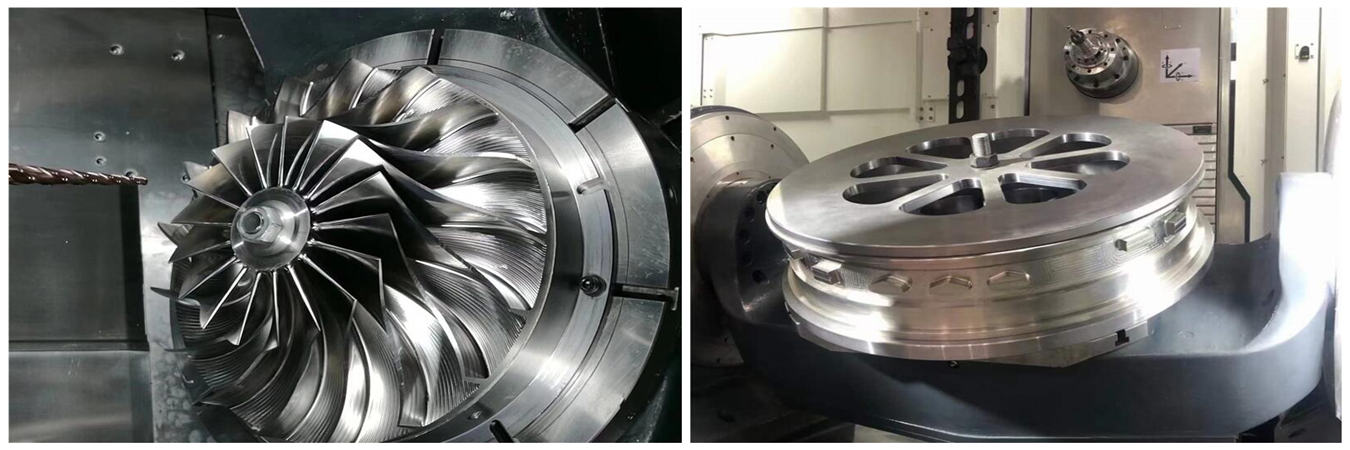

Здесь достигается точность. Производители лопастных вентиляторов и рабочие колеса насосов обращаются к современной 5-осевой CNC-обработке для вырезания рабочего колеса из цельного материала.
Почему 5 осей? Потому что лопасти рабочего колеса изогнуты, а иногда даже имеют поднутрения, что невозможно для обычных 3-осевых станков, и требуют, чтобы режущий инструмент подходил к заготовке под неожиданными углами. 5-осевая обработка позволяет режущему инструменту атаковать деталь со всех сторон, что позволяет вырезать очень сложные лопасти за один процесс без дополнительных операций или ручной доработки.
Это всегда сложная задача для закрытых рабочих колес, а проходы между лопастями лопастного вентилятора «обрабатываются» через небольшое «отверстие», что требует специального инструмента и тщательного программирования.
Несбалансированное рабочее колесо будет вибрировать, изнашивая подшипники, шумно разрушая насос и выводя из себя оператора задолго до окончания ожидаемого срока службы. Поэтому рабочие колеса проходят динамическую балансировку; их вращают на рабочих скоростях, измеряя и исправляя любой дисбаланс.
Этот процесс особенно важен для высокоскоростных применений малых турбин, таких как турбокомпрессоры и турбинные колеса, поскольку даже небольшой дисбаланс на 50 000 об/мин создает значительные вибрационные нагрузки.
Качество поверхности влияет на эффективность (более гладкие поверхности оказывают меньшее сопротивление потоку) и коррозионную стойкость. Типичные этапы финишной обработки включают:
Полировка: Для достижения гладких поверхностей и снижения трения
Пескоструйная обработка: Для получения равномерной матовой поверхности
Покрытия: (такие как анодирование для алюминиевых деталей или специальные антикоррозионные покрытия для
