Если вы когда-либо рассматривали рабочее колесо — внутри турбины, насоса или компрессора — вы, вероятно, задавались вопросом, как именно изготавливаются эти маленькие изогнутые лопатки. Рабочие колеса — сложные детали. Они имеют узкие пространства, изгибы и должны вращаться на высоких скоростях без вибрации и поломок. Итак, какие существуют методы проектирования рабочих колес?
Самые распространенные:
Литье: Расплавленный металл заливается в форму. Подходит для серийного производства, но возможна пористость и непостоянное качество поверхности. Сварная сборка: лопатки изготавливаются отдельно и привариваются к ступице. Дешевле, но менее прочно и не так точно.
Механическая обработка на станках с ЧПУ: изготовление цельной детали из заготовки. Это стандарт для высокопроизводительных применений. Данное руководство будет посвящено обработанным на станках с ЧПУ рабочим колесам: почему они лучше, как изготавливаются и что искать в компании по обработке рабочих колес.
Ответ зависит от того, для чего предназначено рабочее колесо. Разные области применения требуют разных материалов. Вот краткий обзор:
| Материал | Лучше всего подходит для | Ключевые свойства | Типичные применения |
| Алюминий | Легкие, экономичные применения | Легкий вес, хорошая обрабатываемость, коррозионная стойкость | Автомобильные турбокомпрессоры, нагнетатели, насосы низкой и средней скорости |
| Нержавеющая сталь | Коррозионные или санитарные среды | Прочная, коррозионностойкая, долговечная | Насосы для пищевой промышленности, морские применения, химические насосы |
| Титан | Высокопроизводительные, экстремальные условия | Отличное соотношение прочности и веса, жаростойкость, биосовместимость | Аэрокосмические турбины, высокопроизводительные насосы, медицинские изделия |
| Латунь | Низкое трение, декоративные или морские цели | Хорошая обрабатываемость, коррозионная стойкость, низкое трение | Морские насосы, топливные насосы, декоративные применения |
При работе с надежным поставщиком услуг по обработке рабочих колес вам помогут подобрать материал в соответствии с вашими условиями эксплуатации — температурой, давлением, типом жидкости и требованиями к скорости. Узнайте больше о наших материалах для многоосевой обработки рабочих колес →
Это частый вопрос от инженеров. Суровая правда? Это сильно варьируется в зависимости от, ну, сложности, размера и материала. Но вот реалистичная приблизительная оценка:
| Тип рабочего колеса | Сложность | Типичное время обработки | Примечания |
| Простое алюминиевое колесо вентилятора | Низкая (открытые лопатки, простая геометрия) | 2–6 часов | 3-осевое или 4-осевое фрезерование |
| Автомобильное колесо турбокомпрессора | Средняя (изогнутые лопатки, более жесткие допуски) | 4–12 часов | Обычно требуется 5-осевая обработка |
| Рабочее колесо насоса из нержавеющей стали | Средняя–Высокая (закрытая или полузакрытая конструкция) | 8–24 часа | Более твердый материал замедляет процесс |
| Титановое турбинное колесо (аэрокосмическая отрасль) | Высокая (сложная геометрия лопаток, жесткие допуски) | 20–40+ часов | 5-осевая обработка, более низкие подачи из-за твердости материала |
Другие факторы, влияющие на время выполнения:
Программирование: Сложные 5-осевые траектории могут занять целый день или больше, в зависимости от уровня симуляции, который требуется, чтобы порадовать начальство.
Настройка: Оснастка для рабочего колеса, особенно закрытого, нетривиальна.
Контроль: Рабочие колеса часто требуют контроля на КИМ и динамической балансировки, что занимает время.
Для нестандартных рабочих колес планируйте от 2 до 4 недель от заказа до поставки для сложных деталей. Простые детали из алюминия иногда могут быть отправлены за 1–2 недели.
Прежде чем говорить о 5-осевом, давайте разберемся с 4-осевым фрезерованием.
При базовом 3-осевом фрезеровании режущий инструмент движется в трех направлениях: X (влево-вправо), Y (вперед-назад) и Z (вверх-вниз). Деталь остается неподвижной. Это работает для простых форм, но для рабочих колес с изогнутыми лопатками 3-осевая обработка имеет ограничения.
4-осевое фрезерование добавляет вращательную ось (обычно называемую осью A), которая поворачивает деталь. Это позволяет станку обрабатывать элементы с нескольких сторон без ручного перепозиционирования детали. Это большой шаг вперед по сравнению с 3-осевой обработкой, но все еще есть ограничения при работе со сложными поднутрениями и поверхностями лопаток.
Для рабочих колес 5-осевая обработка — это настоящий прорыв. Вот почему:
5-осевое фрезерование добавляет вторую вращательную ось, позволяя инструменту подходить к детали практически под любым углом.
Это означает, что фреза может следовать по естественной кривой поверхности лопатки, поддерживая постоянный контакт и обеспечивая лучшее качество поверхности.
Это также устраняет необходимость в дополнительных установках, что повышает точность и сокращает время изготовления.

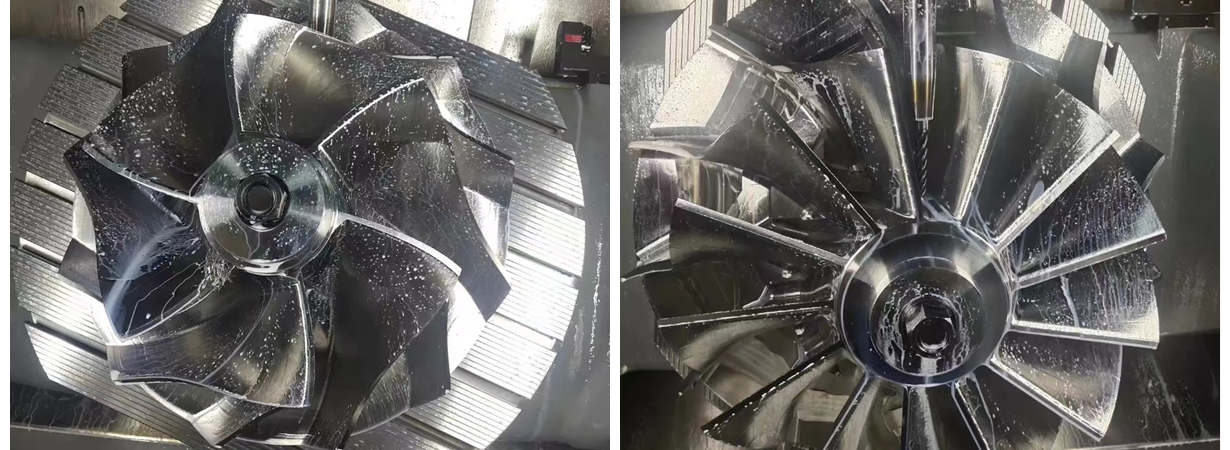

Когда вы видите упоминание многоосевой обработки рабочих колес, это обычно означает 5-осевую. Это стандарт для высокопроизводительных рабочих колес турбокомпрессоров, компрессоров и аэрокосмических турбинных компонентов.
Давайте подробнее рассмотрим, как изготавливается нестандартное рабочее колесо, от заготовки металла до готовой детали.
Здесь происходит волшебство. Фрезерование рабочих колес требует специального CAM-программного обеспечения (Computer-Aided Manufacturing), которое генерирует эффективные траектории для всей сложной геометрии лопаток. Программист:
Определяет поверхности лопаток на основе вашей 3D-модели
Выбирает подходящий режущий инструмент для работы (обычно для поверхностей лопаток используется концевая фреза со сферическим концом)
Создает черновые проходы для удаления большей части материала
Создает чистовые проходы для лопаток и ступицы
Проверяет весь процесс на отсутствие столкновений с помощью симуляции.
Станок удаляет основную массу материала, придавая заготовке грубую форму, близкую к окончательным размерам. Для обработки алюминиевых рабочих колес черновая обработка может выполняться довольно быстро. Обработка рабочих колес из нержавеющей стали или титана проходит немного медленнее и требует большего контроля износа инструмента.
Здесь достигается точность. Станок следует по сложным траекториям, формирующим точную геометрию лопаток. Для обработки рабочих колес турбокомпрессоров (или обработки компрессорных колес) чистота поверхностей лопаток является критическим параметром управления; шероховатые лопатки создают турбулентность, снижая эффективность. Все параметры поверхности и радиусов тщательно контролируются.
Готовые рабочие колеса измеряются на координатно-измерительной машине (КИМ) по следующим параметрам:
Профили лопаток относительно CAD-модели
Размеры ступицы
Концентричность отверстия
