Электроника становится меньше, быстрее и мощнее с каждым годом. Как следствие, компоненты электронных устройств, такие как корпуса, разъёмы, радиаторы и детали датчиков, должны изготавливаться с беспрецедентным уровнем точности. Зазор в 0,1 мм может привести к недостаточному контакту между двумя деталями, перегреву или возможному отказу изделия.
Именно здесь в игру вступает обработка с ЧПУ для электроники. В отличие от 3D-печати или литья под давлением, обработка с ЧПУ обеспечивает самые высокие допуски, наилучшее качество поверхности и возможность работы с самым широким спектром материалов, таких как алюминий и инженерные пластики.
Это руководство поможет вам понять всё, что нужно знать о обработке с ЧПУ в электронике, включая различные методы производства, преимущества использования продукции, обработанной на станках с ЧПУ, и выбор партнёра, который поможет воплотить ваш проект от прототипа до серийного производства. Независимо от того, ищете ли вы изделия, изготовленные на заказ с ЧПУ для электроники, или быстрые прототипы ваших электронных продуктов, мы предоставим вам полезную информацию.
Обработка с ЧПУ (Computer Numerical Control) — это метод, при котором станки управляются с помощью компьютерной программы. Это позволяет осуществлять высокоточную обработку электронных компонентов, таких как:
Корпуса и кожухи (для печатных плат, батарей, дисплеев)
Разъёмы и контакты (для передачи питания и данных)
Радиаторы (для отвода тепла)
Корпуса датчиков и монтажные кронштейны
Экранирующие компоненты (для защиты от ЭМП/РЧП).
В отличие от потребительских пластиковых корпусов, детали электроники, обработанные на станках с ЧПУ, как правило, изготавливаются из металла или высокопроизводительных пластиков. Они обеспечивают лучшую долговечность, теплопроводность и электромагнитное экранирование.
Основные преимущества использования обработки с ЧПУ для производства электроники включают:
Точность: Использование ЧПУ позволяет достигать допусков до ±0,005 мм, что обеспечивает идеальную посадку печатных плат между двумя сопрягаемыми деталями.
Гибкость в выборе материалов: Варианты материалов включают алюминий, медь, латунь, нержавеющую сталь, PEEK, Ultem и другие.
Отсутствие затрат на оснастку: В отличие от процессов литья под давлением, где требуется дорогостоящая оснастка, обработка с ЧПУ не требует оснастки, что делает её идеальным производственным процессом для прототипов и мелкосерийных партий.
Скорость: Быстрое прототипирование электроники с помощью ЧПУ может быть выполнено в течение нескольких дней, а не недель.
Разные конструкции могут требовать различных видов обработки с ЧПУ, и чем дальше вы продвинулись в разработке своего продукта, тем более специфичный тип обработки с ЧПУ может понадобиться.
Прецизионная обработка — лучший выбор, если ваша конструкция должна содержать детали с жесткими допусками и исключительным качеством поверхности, такие как:
Медицинская электроника (например, имплантаты и мониторы)
Авиационная электроника
Высококлассные потребительские товары
Стандартные готовые корпуса не подойдут под компоновку вашей печатной платы (PCB), расположение портов или монтажных отверстий; поэтому изготовление на заказ с ЧПУ для электроники позволяет создать именно то, что вам нужно, без компромиссов.
Вам необходимо создать функциональные прототипы для проверки посадки, формы и функциональности вашего продукта перед запуском в массовое производство. Обработка с ЧПУ прототипов электроники позволяет изготовить от 1 до 10 деталей из тех же материалов и с теми же процессами, что и при реальном производстве.
| Тип производства | Типичное количество | Наилучшее применение |
| Мелкосерийные детали для электроники, ЧПУ | 10–500 единиц | Стартапы, НИОКР, нишевые продукты, пилотные партии |
| Крупносерийные детали для электроники, ЧПУ | 1 000–100 000+ единиц | Массовое производство потребительской электроники, автомобилестроение, промышленность |
Партионная обработка с ЧПУ используется для производства продукции в определенных количествах (например, 500 шт./месяц) и позволяет гибко менять конструкцию.
Серийная обработка с ЧПУ для электроники (т.е. непрерывная и в больших количествах) обеспечивает наилучшую эффективность и качество для вашей производимой продукции.
Время имеет решающее значение; быстрое прототипирование с ЧПУ для электроники может обеспечить готовые функциональные детали за 3–7 дней, позволяя быстро тестировать несколько итераций конструкции и выявлять проблемы на ранних этапах цикла производства оснастки или до начала массового производства.
Металлорежущие станки используются для производства данной детали на основе выбранной технологии обработки. Существует множество типов методов обработки, но следующие наиболее часто используются в электронной промышленности при обработке с ЧПУ.
При фрезеровании материал удаляется с цельной заготовки с помощью вращающегося режущего инструмента. Материалы, которые могут обрабатываться методом фрезерования с ЧПУ для производства деталей электроники, включают:

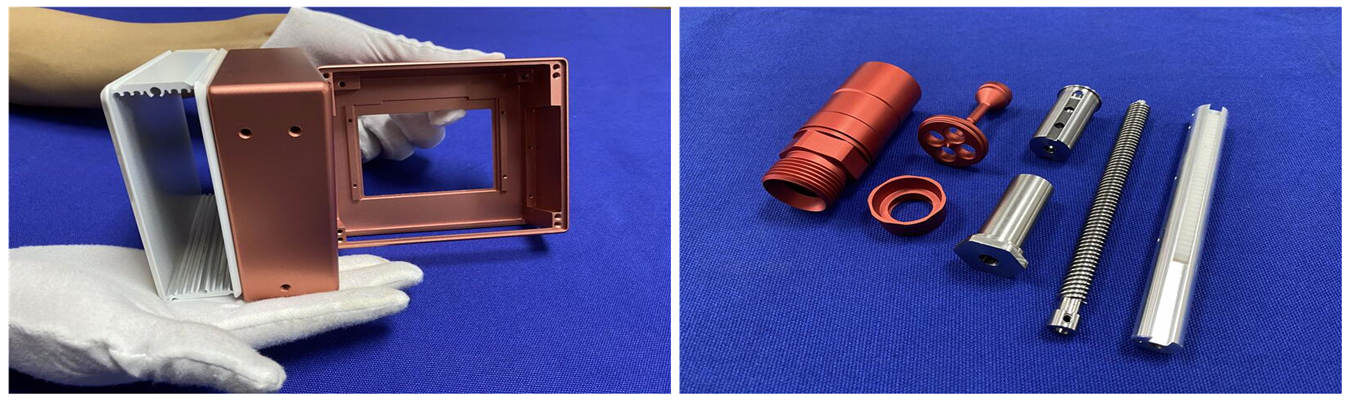

Корпуса и кожухи (карманы, отверстия и пазы для печатных плат или разъёмов)
Радиаторы (сложные конструкции ребер)
Передние панели (с вырезами под дисплей, переключатели и т.д.)
Детали электроники, которые могут быть обработаны с ЧПУ методом фрезерования, могут быть изготовлены из инженерных пластиков, алюминия, меди или латуни.
Точение — это процесс, при котором заготовка вращается относительно неподвижного режущего инструмента. Метод точения лучше всего подходит для изготовления цилиндрических или круглых деталей, таких как:
Контакты и гнезда разъёмов
Валы потенциометров
Контакты или клеммы батарей
Резьбовые стоечные штифты
Преимущества использования токарной обработки с ЧПУ для изготовления деталей электроники заключаются в отличной соосности и качестве поверхности.
Для производства деталей со сложной геометрией необходимо использовать метод 5-осевой обработки с ЧПУ. Использование 5-осевой обработки с ЧПУ позволяет режущему инструменту подходить к заготовке с пяти разных позиций за одну установку, что значительно уменьшает размерные ошибки, повышая точность и качество детали.
5-осевая обработка с ЧПУ может использоваться для производства следующих изделий:
Корпуса медицинской электроники (эргономичные формы)
Авиационные электронные разъёмы (сложные элементы с жесткими допусками)
Высококлассные потребительские электронные продукты (цельные конструкции)
В Falcon CNC Swiss мы используем комбинацию швейцарской обработки, горизонтального фрезерования с ЧПУ и токарной обработки с ЧПУ для изготовления полных электронных деталей за одну установку, экономя нашим клиентам время и деньги. Узнайте больше о нашей услуге прецизионной обработки электроники с ЧПУ.
При выборе производителя многие предпочтут специалиста, а не универсала, по нескольким причинам.
Точность имеет решающее значение для процесса сборки электроники. Например, печатная плата (PCB) имеет вырезы под разъёмы, которые должны совпадать с разъёмами на плате. Кроме того, радиатор должен идеально прилегать к чипу. Прецизионное производство с ЧПУ для электронных компонентов может выдерживать допуск +/- 0,001 мм для каждой производимой детали при использовании прецизионной обработки с ЧПУ.
Прецизионное производство с ЧПУ для электронных прототипов может обеспечить вас физическим компонентом всего за три дня после предоставления CAD-файла. Это сокращает общее время разработки и позволяет вывести ваши продукты на рынок быстрее, чем у конкурентов.
Универсальность материалов
| Материал | Обычное применение в электронике |
| Алюминий (6061, 6063, 7075) | Корпуса, радиаторы, шасси, передние панели |
| Медь и латунь | Разъёмы, ВЧ-экранирование, компоненты заземления |
| Нержавеющая сталь | Детали, критичные к износостойкости, контакты батарей |
| PEEK и Ultem | Высокотемпературная изоляция, проставки для печатных плат |
| Delrin (Ацеталь) | Направляющие с низким коэффициентом трения, изоляторы, втулки |
