Введение: Знакомство со станком, который изготавливает детали

Вы когда-нибудь задумывались, как сложные металлические детали для автомобилей и грузовиков, медицинских устройств, электроники и многого другого производятся с такой точностью? Большая часть ответа кроется внутриCNC фрезерный станок. Основа современного производства берет цельные блоки материала и вырезает из них требуемые детали — в огромных количествах и с удивительной точностью.

Но из чего на самом деле состоит CNC-фрезер? Знание своихпоставщиков, понимание основ поможет вам задавать более правильные вопросы и делать более осознанный выбор.— это не только для техников. Если вы покупаете детали для CNC-фрезерного станка или ищете

Детали и компоненты CNC-фрезерного станкаМы собираемся познакомить вас с основными частями CNC/фрезерного станка. Мы объясним, что они делают, почему они важны и как базовое знание о них поможет вам при заказе деталей для вашегоКомпонент CNC-фрезерного станка

Пластики (Delrin, Nylon, PEEK)

у поставщика.

Компоненты CNC-фрезерного станка

CNC-фрезерный станок и что он делает?

Прежде чем перейти к частям CNC-фрезерного станка, следует ответить на последний базовый вопрос:

Что делает CNC-фрезерный станок? Проще говоря, CNC-фрезер — это управляемый роботом сверлильно-режущий станок, который следует компьютерной программе, чтобы вырезать пазы, отверстия, плоские поверхности и даже сложные 3D-формы из материала. Как правило, большинство CNC-фрезеров вращают свои режущие инструменты, чтобы удалять материал с заготовки.

Что означает CNC-фрезерный станок?Как программировать CNC-станокЭта фраза просто означает фрезерный станок, управляемый компьютером; в отличие от старых ручных фрезеров, где человеку приходилось вращать колеса для перемещения резца, CNC «делает то, что ему сказано», и каждый раз попадает точно в нужное место, точно и часто без какого-либо вмешательства человека во время выполнения.

Как CNC-программирование и CNC G-код преобладают в этом технологическом мире? Программирование CNC-фрезера: программирование CNC-фрезера, используемое для кодирования CNC-фрезера, включает написание набора инструкций G-кода, которые сообщают станку, куда и с какой скоростью двигаться и когда производить фактические резы. Программисты используют CAM (Computer-Aided Manufacturing) программное обеспечение для преобразования 3D-моделей в «траектории инструмента». Это звучит сложно, но с отличными программными инструментами это не является непреодолимым. Многие

имеют штатных программистов-экспертов для анализа и разработки оптимальных траекторий, подходящих для резки.Как научиться управлению CNC-фрезерным станкомПроизводители деталей для CNC-фрезерных станков

Опытный и полный производитель также проведет анализ технологичности конструкции (DFM), предлагая изменения в вашем дизайне, которые упростят (и удешевят) обработку без ухудшения функциональности.

Чаще всего это означает сидеть в классе и слышать, как кто-то говорит: «Обязательно подождите три секунды, пока шпиндель наберет обороты» или «Если ваша заготовка начинает пахнуть горелым, вероятно, ей не хватает смазки». Но многие технические школы предлагают курсы для обучения. К счастью, благодаря интернету сейчас существуют онлайн-курсы, состоящие из изучения реально работающего программного обеспечения и симуляторов, которые делают то же самое без какого-либо риска для вас, программиста. Важно хорошо освоить программное обеспечение и аппаратное обеспечение (т.е. детали, которые мы обсудим далее).

Если ваш проект требует призматических деталей или сложных профилей поверхностей, вы можете ознакомиться с нашимидля более широкого выбора вариантов обработки.

возможности прецизионных CNC-услуг

Основные компоненты CNC-фрезерного станка

Давайте углубимся в основные

, которые присутствуют в каждом станке. Это основные строительные блоки, определяющие возможности станка.
детали CNC-фрезерного станка
Станина

Станина — это то, на чем стоит станок. Станина традиционно изготавливается из тяжелого чугуна или сварной стали. Почему такая тяжелая? Для поглощения вибрации. Когда станок выполняет резку, возникают различные силы. Более жесткая и тяжелая станина стабилизирует все, что напрямую улучшает качество поверхности и срок службы инструмента. Просто думайте о ней как о скелете, который держит все остальное.Шпиндель — это сердце станка. Вращающийся узел, который удерживает и вращает режущий инструмент. Шпиндели оцениваются по:Шпиндельная система

Мощность – сколько крутящего момента он обеспечивает (важно для резки твердых материалов).

Скорость – в об/мин (оборотов в минуту). Более высокие скорости хороши для чистовой обработки и мелких инструментов.

Точность – шпиндель должен вращаться точно с очень малым биением, иначе резы будут неточными.

Легко понять, почему хороший шпиндель необходим для производства качественных деталей CNC-фрезерного станка. Опытные

заботятся о своих шпинделях, чтобы постоянно получать качественные результаты.

Производители деталей для CNC-фрезерных станков

Держатель инструмента

Держатель инструмента — это критическое соединение между шпинделем и режущей частью инструмента. Это прецизионная цанга или патрон, который плотно зажимает режущий инструмент (например, концевую фрезу). Если держатель инструмента не чист или изношен, инструмент может проскальзывать или бить, создавая брак и потенциально повреждая станок. Среди прочих существуют держатели CAT, BT и HSK.

Система управления и движения

Мозг и мышцы, которые заставляют его двигаться куда и когда нужно.

CNC-контроллер

Контроллер — это компьютер, который читает программу G-кода и подает сигналы на двигатели. Это интерфейс, через который пользователь загружает программы, устанавливает коррекции инструмента и запускает станок. Распространены бренды Fanuc, Siemens и Haas. Хороший контроллер упрощает и делает более надежным программирование станка.

Сервомоторы

Направляющие линейного перемещения и шариковые винтовые парыЭто мышцы. Сервомоторы приводят в движение различные оси станка (X, Y и Z). Получая сигналы от контроллера, они поворачиваются на точные градусы, перемещая стол или шпиндель в нужное запрограммированное положение. Они имеют устройства обратной связи, которые сообщают контроллеру: «Я переместился именно туда, куда вы меня попросили», поэтому любой люфт здесь вреден для точного реза.
Инструмент и режущие части«Рельсы» и «винты» — прецизионные детали, которые заставляют это работать! Линейные направляющие поддерживают движущиеся части и обеспечивают прямолинейное движение. Шариковые винтовые пары представляют собой резьбовые валы с циркулирующими шариками, перемещающие стол с очень малым трением и люфтом. Изношенные линейные направляющие и шариковые винтовые пары часто являются причиной неточностей на старых станках.
Концевые фрезыЭто части, которые фактически касаются вашего материала и выполняют резку!

Режущие инструменты, которые вы будете использовать для CNC-фрезерования, чаще всего являются «концевыми фрезами», которые похожи на сверла, но могут резать во всех направлениях (вбок, а также врезаться). Концевые фрезы бывают разных форм, но наиболее распространены:

: для резки острых квадратных уступов.

Квадратные концевые фрезы

Шаровые концевые фрезы: для создания криволинейных поверхностей.
Cool
Черновые концевые фрезы: для быстрого удаления большого количества материала.

Выбранная форма влияет на скорость, качество поверхности и стоимость деталей, изготовленных на CNC-фрезерном станке.Как отмечено выше, это критические элементы. В CNC-жаргоне вы можете услышать, как о них говорят как об элементе в устройстве смены инструмента на CNC, который удерживает конкретную концевую фрезу для предполагаемой операции.Держатели инструмента (повторно)

Системы охлаждения

Резка металла создает тепло, которое может разрушить инструменты или, по крайней мере, начать деформировать вашу деталь. Для борьбы с этим теплом в зоне резания системы охлаждения нагнетают жидкость (или иногда распыляют туман) на резец и вокруг него для:

: уменьшения трения между инструментом и материалом для снижения тепла.

Смазывания
Отвода тепла: отвода тепла с помощью добавляемой жидкости, что возможно позволяет увеличить скорости и подачи.
Смыва стружки: смывания мелких кусочков металла, чтобы они не попадали обратно в зону резания.

Правильное использование СОЖ является «большим делом» для «требовательных»

производителей, и вам нужно обратить на это внимание.
Запасные части для CNC-фрезерного станкаДетали CNC-фрезерного станка

Как и любой станок, фрезерные станки нуждаются в замене деталей, если не время от времени, то, по крайней мере, через определенные промежутки времени для поддержания хорошей точности в производстве.

Изнашиваемые компоненты

Эти элементы неизбежно изнашиваются и поэтому считаются:: резиновые уплотнения-скребки предотвращают попадание абразивных частиц в линейные направляющие.

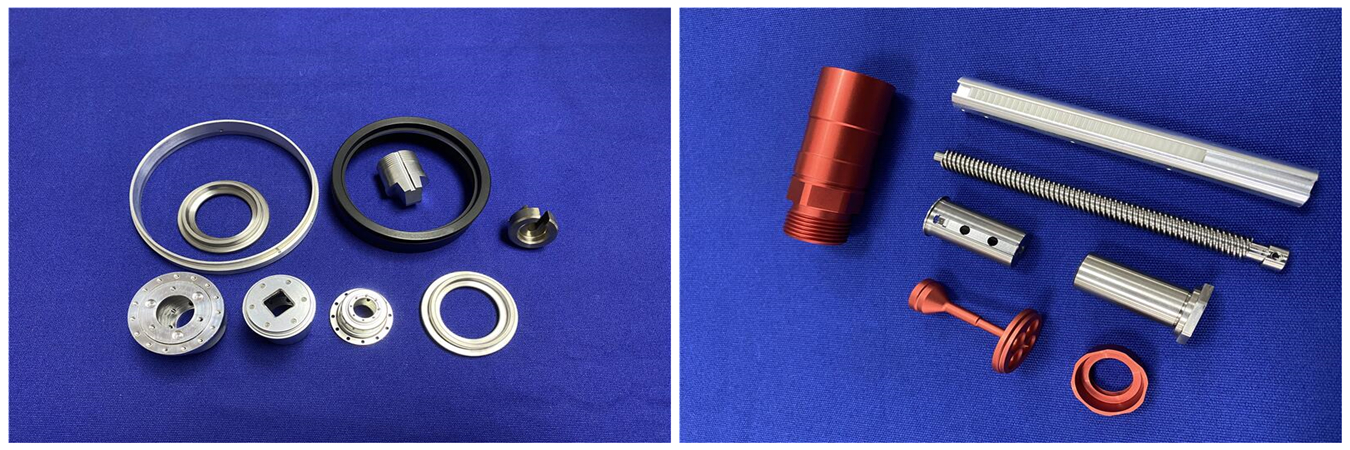

Почему стоит работать с Falcon CNC Swiss для ваших фрезерованных деталей

Скребки направляющих

: в системах охлаждения и смазки.

Фильтры

Ремни! И возможно, подшипники в приводной системе.
Шпиндельная штанга: зажимает держатель инструмента.
Хороший график технического обслуживания гарантирует отсутствие неприятных сюрпризов. Вот типичные операции:
Ежедневно: проверка уровня СОЖ (если требуется долив); очистка станка от стружки; смазка направляющих.

: проверка и очистка фильтров; осмотр скребков направляющих..

Ежемесячно или около того

Ежегодно или реже: проверка соосности шпинделя, осмотр шариковых винтовых пар на люфт, замена изношенных деталей по мере необходимости.

Для более крупных и сложных геометрийЕсли вы управляете мастерской, надежные источники запасных частей — это «обязательно». Типичные поставщики деталей для CNC-фрезерных станков имеют в наличии распространенные детали: ремни, фильтры, держатели инструмента и т.д.
предлагают большую гибкость в удалении материала и профилировании поверхностей.

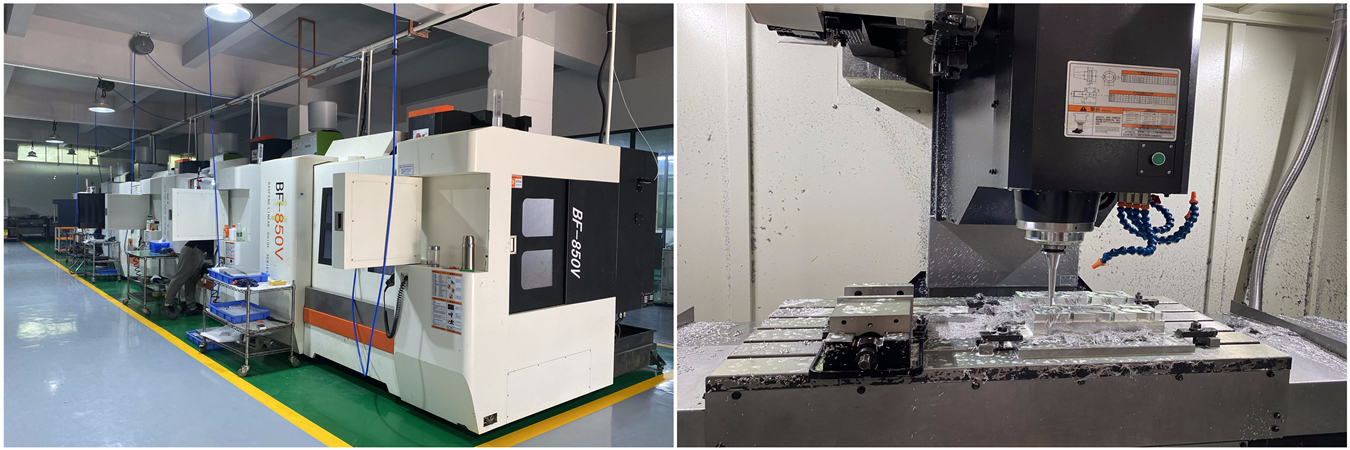

Выбор производителей деталей для CNC-фрезерных станковпрецизионные CNC-фрезерные услуги
Стандарты качестваИтак, вы решили изготавливать детали — не детали для станка, а детали, которые вы делаете с помощью станка! Когда дело доходит до выбора партнера, каковы правильные критерии?

Как узнать, хороши ли они? Обратите внимание на…

: ISO 9001 — это базовый стандарт управления качеством.

Сертификаты

: использование КИМ (координатно-измерительных машин) для проверки деталей?Контрольно-измерительное оборудование
: изготавливали ли они подобные вашим детали раньше?
: предоставят ли они сертификаты на материалы и отчеты об измерениях?ОпытДокументация
Falcon CNC Swiss — надежный и заслуживающий доверия производитель деталей для CNC-фрезерных станков. Изучите наши
возможности по производству деталей для CNC-фрезерных станков.

Выбор правильного материала
