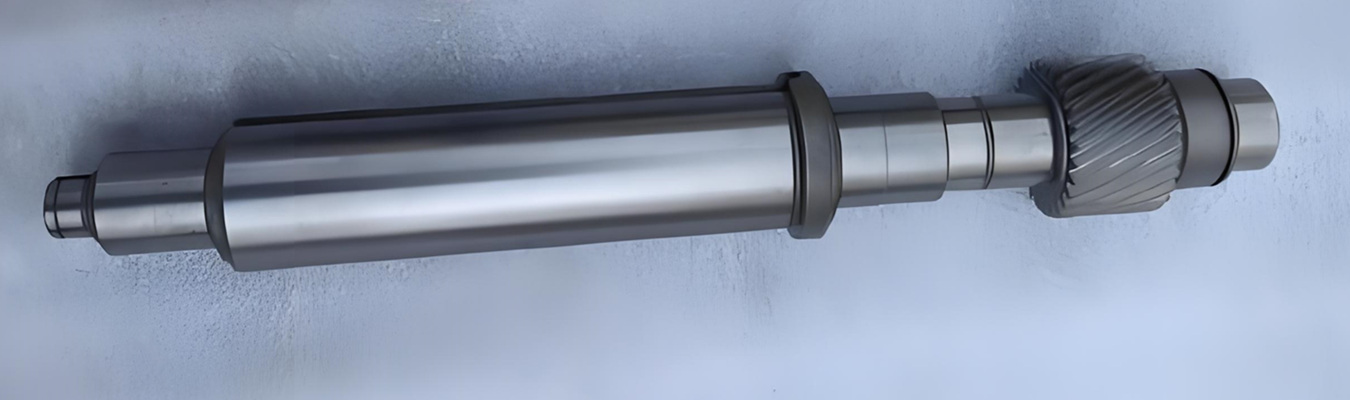

Шлицевые валы повсеместно используются в современном машиностроении. Они передают крутящий момент от двигателей к трансмиссиям, обеспечивают вращательное движение в приводах и поддерживают выравнивание критически важных систем во всем — от автомобилей до промышленных роботов. Когда шлицевой вал выходит из строя, передача крутящего момента прекращается, и оборудование останавливается.
Вот почему точность имеет значение. Независимо от того, ищете ли вы поставщика для новой линейки продукции или заменяете изношенный компонент, понимание того, как изготавливаются шлицевые валы и что отличает хороших поставщиков от ненадежных, сэкономит вам время, деньги и избавит от головной боли.
Это руководство охватывает основные методы производства шлицевых валов, способы их контроля и на что обращать внимание, когда вам нужно купить CNC шлицевые валы у надежных производителей шлицевых валов.
Шлицевые валы могут быть изготовлены с использованием нескольких различных процессов механической обработки. Каждый метод имеет свои сильные стороны, ограничения и структуру затрат. Вот как они сравниваются.
Зубофрезерование использует вращающийся режущий инструмент, называемый фрезой, для нарезания шлицевых зубьев на заготовке. Фреза и заготовка вращаются вместе в синхронизированном движении, постепенно вырезая профиль шлица.
Наилучшее применение: Наружные шлицы, серийное производство с большими объемами, и применения, где стоимость оснастки может быть распределена на множество деталей.
Ограничения: Требует дорогих специальных фрез для каждого типа шлица. Менее гибкий при изменениях конструкции или мелкосерийном производстве.
Протягивание использует зубчатый инструмент, называемый протяжкой, который проталкивается или протягивается через заготовку для нарезания шлицевых зубьев за один проход. Для наружных шлицев обычно используется вертикальная протяжка.
Наилучшее применение: Внутренние шлицы, шпоночные пазы и очень крупносерийное производство, где точность имеет первостепенное значение.
Ограничения: Протяжки дороги и предназначены для конкретных применений. Изменения конструкции требуют новой оснастки.
Фрезерование шлицевых валов на станках с ЧПУ включает использование многоосевых CNC станков для вырезания шлицевых зубьев из цельного материала. Современные 5-осевые станки могут производить сложные профили шлицев с высокой точностью.
Наилучшее применение: Прототипы, мелкие и средние партии, нестандартные профили и применения, требующие жестких допусков.
Ограничения: Более медленное время цикла на деталь по сравнению с зубофрезерованием для очень больших объемов.
Точение шлицев на станках с ЧПУ обычно используется для валов малого диаметра, где шлицы нарезаются с помощью приводного инструмента на токарном станке с ЧПУ или автомате продольного точения (швейцарского типа). Это особенно эффективно для длинных и тонких валов.
Наилучшее применение: Шлицевые валы малого диаметра, сложные детали, требующие одновременно точения и нарезания шлицев за одну установку.
Ограничения: Ограничение по определенным диаметрам и длинам шлицев.
Шлифованные шлицевые валы представляют собой высочайший уровень точности. После черновой обработки шлицевые зубья шлифуются до окончательных размеров с использованием специализированных шлифовальных кругов.
Наилучшее применение: Аэрокосмическая, медицинская и высокопроизводительная автомобильная промышленность, где требуются допуски менее 0.005 мм.
Ограничения: Самый дорогой метод; самые длительные сроки изготовления.
| Метод | Наилучшее применение | Типичный допуск | Стоимость оснастки | Подходящий объем |
| Зубофрезерование | Наружные шлицы, большой объем | ±0.02–0.05 мм | Высокая (специальная фреза) | Большой объем |
| Протягивание | Внутренние шлицы | ±0.01–0.03 мм | Очень высокая | Очень большой объем |
| CNC фрезерование | Нестандартные формы, прототипы, малый-средний объем | ±0.005–0.01 мм | Низкая (стандартные инструменты) | От малого до среднего |
| CNC точение | Малые диаметры, длинные валы | ±0.005–0.01 мм | Низкая | От малого до среднего |
| Чистовое шлифование | Сверхвысокая точность | ±0.001–0.003 мм | Высокая | От малого до среднего |
Узнайте больше о наших услугах прецизионной CNC обработки.
Если вы хотите создать физический объект, лучше всего использовать различные процессы для его изготовления. Например, полый вал сначала обтачивается до нужного диаметра на токарном станке с ЧПУ, затем на нем фрезеруются шлицы с помощью фрезы, и, наконец, критические поверхности шлифуются. Конечный продукт выигрывает от быстрой обработки фрезой и высокоточной шлифовки.
Если вы ищете потенциальных поставщиков CNC шлицевых валов, спросите их о требованиях к допускам и могут ли они выполнять несколько операций механической обработки на одном предприятии. Производители, имеющие возможность точения/фрезерования/шлифования в одном месте, производят более стабильные детали, чем другие.
Прецизионное производство ничего не стоит без точной верификации. Надежные производители шлицевых валов используют несколько методов контроля, чтобы гарантировать, что каждая деталь соответствует спецификациям.
Сертифицированные шлицевые калибры — это самый быстрый способ проверить, соответствует ли шлицевой вал основным размерным требованиям. Эти калибры либо подходят, либо нет.
Применение: Крупносерийное производство, где требуется быстрая проверка «годен/не годен». Многие шлицевые валы могут быть приняты с помощью сертифицированных калибров «проход/непроход».
Ограничение: Не предоставляет фактических значений измерений; только подтверждает соответствие спецификации или несоответствие.
Измерение на КИМ использует щуп для измерения зубьев шлица, диаметра впадин, делительного диаметра и других критических характеристик с высокой точностью. Современные КИМ достигают точности ±0.002 мм или лучше.
Рекомендация: Отраслевые эксперты рекомендуют проводить измерения на КИМ первой и последней детали каждой производственной партии, а также периодические проверки в процессе обработки в зависимости от размера партии.
Применение: Контроль первой детали, валидация производства и любые применения, требующие документации фактических измеренных значений.
Оптические компараторы проецируют увеличенное изображение профиля шлица на экран, позволяя визуально сравнивать его с шаблоном или наложением. Они отлично подходят для проверки формы зуба, углов и радиусов.
Применение: Быстрая проверка геометрии шлица, особенно для наружных шлицев, где профиль хорошо виден.
Шлицевые зубья, которые будут скользить или вращаться относительно сопрягаемых компонентов, требуют определенной чистоты поверхности. Измерители шероховатости проверяют, соответствуют ли значения Ra инженерным спецификациям.
Типичное требование: Для прецизионных шлицевых валов на критических контактных поверхностях обычно требуется чистота поверхности Ra 0.4 мкм или лучше.
Бесконтактные измерительные системы используют лазеры или камеры для захвата геометрии шлица без касания детали. Они особенно полезны для мягких материалов или деликатных элементов, которые могут деформироваться контактными щупами.
Применение: Крупносерийное производство, где важна скорость, или для деталей, которые не допускают контактных измерений.
| Метод | Что измеряет | Скорость | Точность | Наилучшее применение |
| Калибр «проход/непроход» | Только годен/не годен | Очень быстро | Только годен/не годен | Крупносерийное производство |
| КИМ | Полная 3D геометрия | Умеренная | ±0.002 мм | Первая деталь, документация |
| Оптический компаратор |
