Шлицевые валы являются неотъемлемыми компонентами современной техники, обеспечивая механическую передачу крутящего момента от двигателя к трансмиссии, соединяя системы ВОМ на сельскохозяйственной технике и приводя в действие редукторы промышленных машин. Если шлицевой вал не выходит из строя, он является, по сути, «фоновым» компонентом и редко принимается во внимание. Когда же он перестает работать должным образом, вся система механизмов останавливается.
Шлицевые валы с ЧПУ являются одними из самых сложных компонентов для точного изготовления. Обрабатывать такие детали, как шлицевые валы, с жесткими допусками часто очень сложно, поскольку зубья шлицев должны располагаться с высокой точностью, диаметры должны быть концентричными, а компоненты будут иметь тенденцию к скручиванию, изгибу или деформации после термической обработки, которая необходима для обеспечения требуемой прочности.
В этом руководстве мы объясняем, как производить и проверять шлицы с ЧПУ с жесткими допусками. В этом руководстве рассматриваются наиболее распространенные причины деформации во время термообработки, а также практические методы их контроля, а также то, на что следует обращать внимание при поиске поставщика нестандартных шлицевых валов с ЧПУ.
Шлицевой вал – это тип механической детали с рядом шлицев/гребней, проходящих по ее длине. Серия соответствующих пазов в ответной детали (обычно шестерне, муфте или другом подобном устройстве) входит в зацепление с этими шлицами/гребнями и сблокирована вместе. В отличие от других типов валов (например, шпоночных), которые полагаются на единую точку контакта, шлицевые валы помогают распределять нагрузку между несколькими зубьями. За счет большего количества площадей контакта шлицевые валы имеют более высокую нагрузочную способность, обеспечивают лучшую центровку и могут допускать осевое перемещение при передаче крутящего момента.
В настоящее время существует множество стандартных типов шлицевых валов; однако наиболее широко используемыми типами сегодня являются эвольвентные шлицы (регулируемые различными стандартами, такими как ANSI B92.1 и DIN 5480). Шлицы с прямым профилем (DIN ISO 14) также довольно распространены; однако они, как правило, проще и в основном используются в сельскохозяйственной технике и в общих промышленных приводах. Существуют также специализированные шлицевые применения, такие как винтовые шлицы, используемые в автомобильном вторичном рынке, или шлицы с бочкообразным профилем, используемые в тех случаях, когда требуется плавное зацепление или для компенсации несоосности.
Для ответственных применений – автомобильные шлицевые валы с ЧПУ для трансмиссий, шлицевые валы ВОМ для сельскохозяйственного оборудования и шлицевые валы редукторов для промышленных приводов – точность не подлежит обсуждению.
Достижение высокой точности на прецизионных шлицах с ЧПУ требует внимания на каждом этапе процесса.
Международные спецификации регулируют изготовление большинства шлицевых валов. Они соответствуют в первую очередь: DIN 5480 для эвольвентных шлицев, ANSI B92.1 и ISO 14 для прямых шлицев. Каждый из этих стандартов определяет допуски на шаг зуба, профиль и концентричность. Производитель прецизионных шлицевых валов с хорошей репутацией будет прямо указывать, по какому стандарту он производит продукцию, и предоставлять результаты проверки, подтверждающие соответствие этим стандартам.
Промышленность рекомендует классы допусков IT6–IT8 в качестве общих классов допусков. Для более жестких условий потребуются более строгие классы допусков, например, для шлицевых валов в трансмиссиях, которые должны работать без шума на высоких скоростях.
Для любого высокоточного шлицевого вала наиболее важны три параметра допуска:
Шаг зубьев: Расстояние между соседними зубьями шлица. Неравномерный шаг создает люфт и шум под нагрузкой.
Концентричность: Соотношение между осью шлица и посадочными диаметрами. Плохая концентричность вызывает вибрацию и неравномерный износ.
Качество поверхности: Гладкие поверхности шлицев уменьшают трение и продлевают срок службы компонента. Для скользящих шлицевых соединений рекомендуется шероховатость Ra 0,4 мкм или лучше.

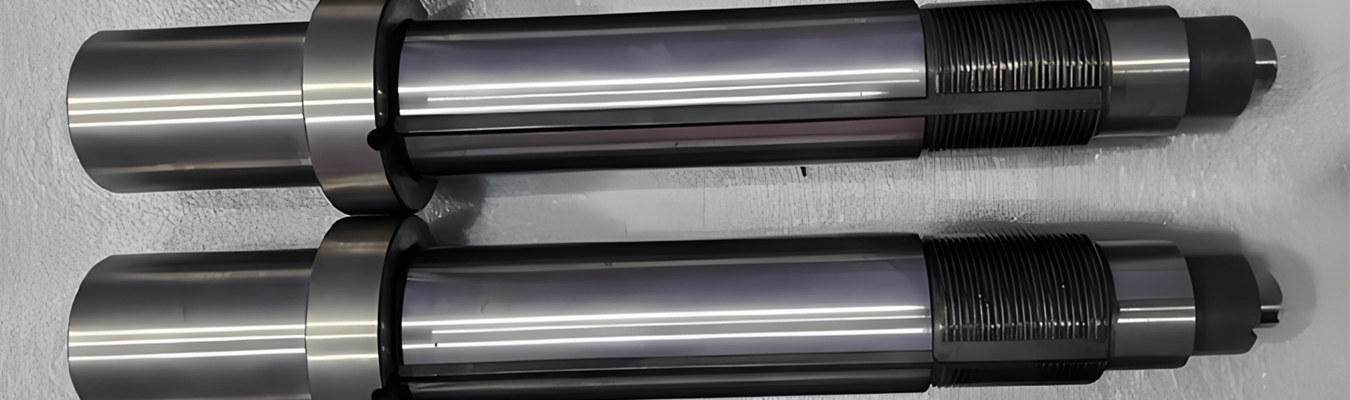

В Falcon CNC мы изготавливаем нестандартные шлицевые валы с ЧПУ с использованием токарных автоматов швейцарского типа и многоосевых токарно-фрезерных центров. Основное преимущество обработки на станках с ЧПУ с точки зрения швейцарской технологии заключается в наличии направляющей втулки, которая поддерживает заготовку непосредственно у режущей кромки при нарезании шлицев, что исключает деформацию при изготовлении шлицев. Это становится особенно важным, когда заготовка длинная и имеет несколько ступенчатых диаметров.
Для высокоточных шлицев с ЧПУ мы обычно выполняем нарезание шлицев в той же установке, что и все остальные элементы (плечики, проточки, шпоночные пазы и резьбы). Производство за одну установку снижает потенциальные ошибки переустановки, так как каждый дополнительный элемент проходит через одну и ту же базу отсчета.
Разные материалы по-разному реагируют на силы резания и нагрев. Распространенные материалы для шлицевых валов включают:

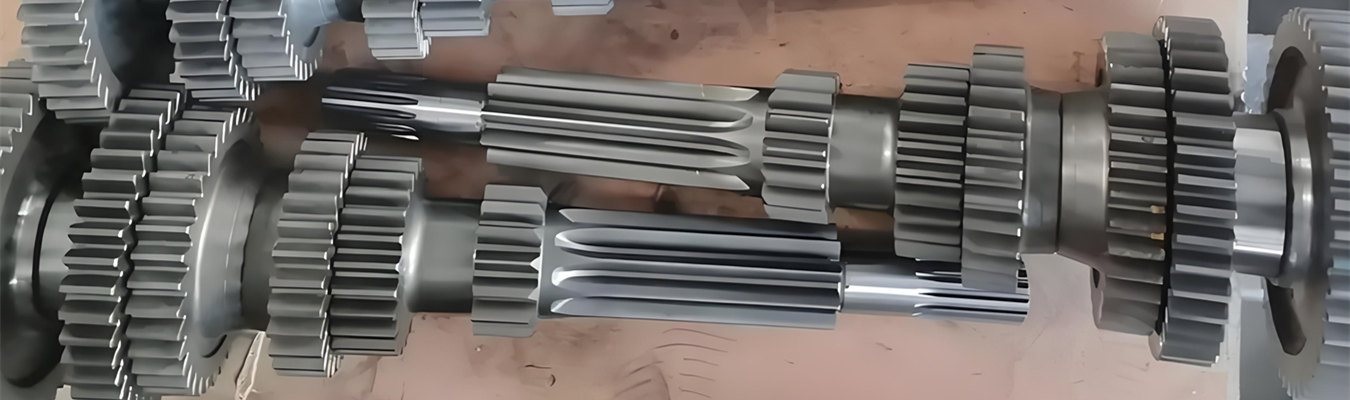

Стальные шлицевые валы с ЧПУ: Наиболее распространены для промышленных и автомобильных применений с высокими нагрузками. Требуют тщательного планирования термообработки.
Шлицевые валы из нержавеющей стали: Используются в коррозионных средах, таких как морское оборудование и оборудование для пищевой промышленности.
Механически обработанные шлицы из алюминия: Легкие варианты для робототехники и низкомоментных применений. Легче обрабатываются, но имеют меньшую прочность.
Титановые шлицы с ЧПУ: Аэрокосмические и высокопроизводительные применения, где важны как вес, так и прочность. Трудно обрабатываются из-за наклепа.
Механическая обработка шлицевых валов из латуни: Низконагруженные применения, такие как измерительные устройства или легкие механизмы привода.
Для каждого материала требуются свои параметры инструмента, скорости и подачи. Опыт работы с широким спектром материалов является одним из наиболее важных факторов при оценке поставщика.
Шлицевые валы, которые должны выдерживать высокий крутящий момент и износ, должны подвергаться термообработке. Термообработка шлицевых валов упрочняет материал, повышает сопротивление усталости и увеличивает срок службы шлицевых валов. Однако термообработка может создать проблемы в виде деформации.
Когда шлицевой вал нагревается, а затем закаливается, скорость охлаждения для каждого участка вала неодинакова. Из-за этого внутренние напряжения, возникающие в процессе охлаждения, могут скрутить вал, изогнуть ось шлицев или изменить рисунок зубьев шлицев.
Традиционная закалка в масле может вызвать проблемы, так как приводит к неравномерному охлаждению и непредсказуемым изменениям формы. В случае шлицевого вала это может привести к деформации, которая может превысить допустимые пределы допусков шлицевого вала. Таким образом, если шлицы деформированы, шлицевой вал и ступица не будут правильно сопрягаться. Кроме того, величина деформации, испытываемая каждым шлицевым валом в данной производственной партии, будет различаться, что делает предварительную механическую обработку (до термообработки) ненадежной, поскольку невозможно предсказать величину деформации каждого шлицевого вала.
Для внутренних шлицев деформация, вызванная термообработкой после того, как внутренние шлицы были обработаны, может иметь еще больший эффект. Внутренние шлицы не будут подходить при использовании калибра-пробки, что приведет к браку внутренних шлицев.
После термообработки шлицевой вал становится значительно тверже – часто 45–60 HRC и выше. Обработка закаленных материалов является медленной, дорогостоящей и требует специализированного оборудования и инструмента.
Однако во многих случаях финишная обработка после термообработки неизбежна. Если сами зубья шлицев деформируются за пределы допуска, их необходимо исправить.
Существуют различные процессы чистовой обработки, которые могут помочь исправить деформацию при закалке.
Несколько процессов чистовой обработки могут исправить деформацию при закалке:
Шлифование шлицев является традиционным решением для закаленных шлицев. Шлифование использует абразивные круги для удаления небольшого количества материала, исправляя ошибки профиля зуба и улучшая качество поверхности. Оно может достигать допусков IT6 или лучше, но является медленным и дорогим.
Хард-скивинг (жесткое зубоскалывание) — это более новый процесс, который предлагает экономически эффективную альтернативу шлифованию для многих применений. Основанный на кинематике зубоскалывания, хард-скивинг хорошо работает для внутренних и наружных шлицев, где шлифование было бы затруднительным или непродуктивным. Он может компенсировать деформацию термообработки и обеспечить приемлемое качество поверхности для большинства промышленных применений.
Точение закаленных материалов является вариантом для наружных шлицев с относительно простой геометрией. Оно требует станков с экстремальной жесткостью и режущих инструментов из керамики или CBN (кубический нитрид бора).
Ознакомьтесь с нашей услугой прецизионной обработки на станках с ЧПУ для изготовления шлицевых валов.
Лучший способ избежать дорогостоящей финишной обработки закаленных деталей — предотвратить деформацию в первую очередь. Доступны современные методы термообработки, которые значительно уменьшают изменения размеров.
Низкоуглеродистая цементация (LPC) в сочетании с закалкой под высоким давлением в газе (HPGQ) обеспечивает гораздо более равномерное охлаждение, чем традиционная закалка в масле. Газовая закалочная среда равномерно распределяется вокруг детали, уменьшая температурные градиенты. Некоторые системы добавляют 4D-закалку, при которой деталь вращается во время закалки для обеспечения равномерного охлаждения всех поверхностей.
Этот подход может уменьшить искажение угла наклона винтовой линии до 60%. Многие шлицевые валы редукторов и трансмиссий, обработанные с помощью LPC и HPGQ, остаются в пределах приемлемой геометрии без какой-либо финишной обработки закаленных деталей после обработки.
Другой проверенный метод контроля деформации включает определенную последовательность: стабилизирующий отпуск, поверхностную нормализацию и закалку шлицевых зубьев токами высокой частоты. Было показано, что этот подход позволяет избежать брака за счет устранения искажения геометрических параметров шлица.
Правильная практика механической обработки перед термообработкой уменьшает остаточные напряжения и концентраторы напряжений, которые впоследствии могут вызвать деформацию. Методы включают:
Использование цанговых патронов или мягких губок, которые зажимают равномерно, не вызывая напряжения
Следование последовательности траектории инструмента: черновая → получистовая → чистовая обработка для управления напряжениями при удалении материала
Мониторинг износа инструмента и своевременная замена инструментов для предотвращения колебаний сил резания
Правильное закрепление особенно важно для шлицевых валов. Цанговое закрепление обеспечивает равномерный захват и снижает риск де
