Станки с ЧПУ швейцарского типа, также известные как токарные станки швейцарского типа, являются незаменимыми в современном производстве благодаря своей точности и эффективности при изготовлении мелких, сложных и комплексных деталей. Эти станки называются «швейцарскими», потому что изначально они были разработаны в Швейцарии для часовой промышленности, известной своей потребностью в высокой точности.
Термин «швейцарского типа» или станок с «подвижной шпиндельной бабкой» происходит от их уникальной конструкции, где заготовка вращается и движется аксиально через направляющую втулку во время обработки, что обеспечивает большую точность и поддержку для тонких деталей.

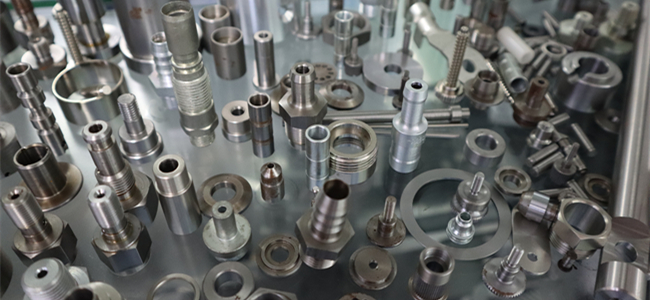

Станки с ЧПУ швейцарского типа широко используются в таких отраслях, как аэрокосмическая промышленность, медицинские устройства, электроника и автомобилестроение. Их способность выдерживать жесткие допуски и производить большие объемы мелких деталей делает их бесценными для изготовления таких компонентов, как винты, штифты и другие микрообработанные детали. Эта универсальность и точность подчеркивают их критическую роль в современных производственных процессах.
Станки с ЧПУ швейцарского типа, или токарные станки швейцарского типа, обладают несколькими уникальными конструктивными особенностями, которые отличают их от другого обрабатывающего оборудования и обеспечивают определенные преимущества в высокоточном производстве.
Высокоскоростная обработка: Одной из основных особенностей обработки на станках с ЧПУ швейцарского типа является ее способность к высокоскоростной обработке. Это обеспечивается конструкцией с подвижной шпиндельной бабкой, где заготовка движется аксиально при вращении. Это постоянное движение позволяет выполнять непрерывную высокоскоростную резку, значительно сокращая время цикла и повышая производительность.
Множество конфигураций инструмента: Швейцарские станки оснащены множеством конфигураций инструмента, часто включающих многочисленные режущие инструменты, которые могут работать одновременно. Такая многоинструментальная установка позволяет обрабатывать сложные детали за одну операцию без необходимости нескольких установок, повышая эффективность и точность.
Многоосевая конструкция: Токарные станки швейцарского типа обычно имеют многоосевую конструкцию, обычно от 5 до 12 осей. Эта многоосевая возможность позволяет обрабатывать сложные геометрии и замысловатые элементы, которые было бы сложно или невозможно выполнить на обычных токарных станках. Дополнительные оси обеспечивают гибкость при обработке углов и позволяют создавать сложные детали в одном непрерывном процессе.
Поддержка направляющей втулки: Определяющей характеристикой швейцарских станков является использование направляющей втулки, которая обеспечивает непрерывную поддержку заготовки вблизи режущего инструмента. Эта поддержка минимизирует прогиб и вибрацию, позволяя обрабатывать очень маленькие и тонкие детали с исключительной точностью и качеством поверхности.

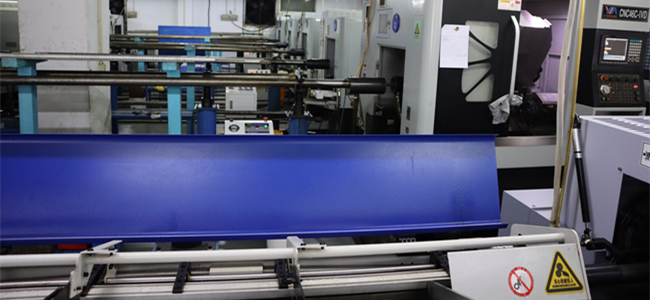

Универсальность и автоматизация: Станки с ЧПУ швейцарского типа очень универсальны и могут быть настроены для различных операций, таких как фрезерование, сверление и точение, в рамках одной установки. Они часто оснащены функциями автоматизации, включая податчики прутка и уловители деталей, что позволяет работать без оператора и еще больше повышает производительность.
Станки с ЧПУ швейцарского типа обеспечивают высокоскоростную обработку, множество конфигураций инструмента, многоосевые возможности и превосходную поддержку для мелких, деликатных деталей. Эти особенности делают их идеальными для производства высокоточных, сложных компонентов в различных отраслях промышленности, включая медицину, аэрокосмическую отрасль и электронику. Их эффективность и точность значительно расширяют производственные возможности, делая их критически важным активом в современных производственных средах.
«Токарный станок швейцарского типа» в обработке на ЧПУ (числовое программное управление) относится к специализированному виду токарного станка, предназначенному для точного изготовления мелких, сложных компонентов. В отличие от обычных токарных станков, где заготовка зафиксирована, а инструменты движутся, в токарном станке швейцарского типа заготовка может перемещаться вдоль оси Z, в то время как инструменты остаются неподвижными. Эта уникальная конфигурация дает несколько ключевых преимуществ.
Во-первых, токарные станки швейцарского типа обеспечивают исключительную точность, что делает их идеальными для производства сложных деталей с высокими допусками, часто используемых в таких отраслях, как производство медицинских устройств, аэрокосмическая промышленность и электроника. Конструкция станка сводит к минимуму прогиб и вибрацию, обеспечивая постоянное качество и стабильность размеров.
Во-вторых, эти станки очень эффективны для обработки малых диаметров и длинных тонких деталей. Поддержка, обеспечиваемая направляющей втулкой, расположенной близко к режущему инструменту, снижает риск деформации заготовки, особенно для деликатных компонентов.
Кроме того, токарные станки швейцарского типа часто имеют несколько инструментальных станций и возможность выполнения одновременных операций, что значительно повышает производительность. Они могут выполнять операции точения, фрезерования, сверления и даже нарезания резьбы за одну установку, что сокращает время настройки и повышает эффективность.
В целом, токарный станок швейцарского типа — это универсальный и точный станок с ЧПУ, предназначенный для крупносерийного производства мелких, сложных деталей с жесткими допусками. Это делает его важнейшим инструментом в современном производстве, где точность и эффективность имеют первостепенное значение.
Токарный станок с ЧПУ швейцарского типа часто называют станком с «подвижной шпиндельной бабкой» из-за нескольких отличительных особенностей, связанных с его конструкцией и работой:

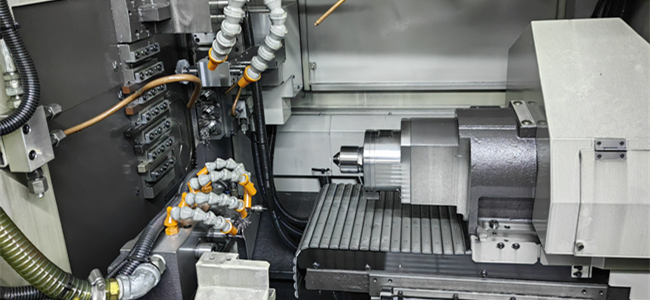

1. Подвижная шпиндельная бабка (шпиндельный блок): Основной характеристикой токарного станка швейцарского типа является его подвижная шпиндельная бабка. В отличие от обычных токарных станков, где заготовка зафиксирована, а инструмент движется, в станке с подвижной шпиндельной бабкой шпиндельная бабка (которая удерживает вращающийся шпиндель и заготовку) перемещается продольно вдоль оси Z. Это движение позволяет непрерывно подавать заготовку через зону резания, обеспечивая точную и эффективную обработку длинных тонких деталей.
2. Направляющая втулка: Использование направляющей втулки является еще одной ключевой особенностью, определяющей токарный станок швейцарского типа. Заготовка проходит через направляющую втулку, которая расположена близко к режущему инструменту. Такое расположение обеспечивает поддержку заготовки, сводя к минимуму прогиб и вибрацию во время обработки. Направляющая втулка гарантирует, что даже очень тонкие и длинные детали могут быть обработаны с высокой точностью и стабильностью.
3. Точность и стабильность: Сочетание подвижной шпиндельной бабки и направляющей втулки значительно повышает точность и стабильность процесса обработки. Такая установка особенно полезна для производства мелких, сложных компонентов с жесткими допусками, таких как те, что используются в медицинской, аэрокосмической и электронной промышленности.
4. Универсальность операций: Токарные станки швейцарского типа часто имеют несколько инструментальных станций и возможность выполнения различных операций (точение, фрезерование, сверление, нарезание резьбы) в одной установке. Подвижная шпиндельная бабка позволяет выполнять эти операции эффективно и точно, способствуя повышению производительности и сокращению времени настройки.
Таким образом, токарный станок с ЧПУ швейцарского типа называется станком с «подвижной шпиндельной бабкой» из-за его механизма с подвижной шпиндельной бабкой и использования направляющей втулки, которые вместе обеспечивают исключительную точность, стабильность и универсальность при обработке мелких, сложных деталей.
