Швейцарская токарная обработка, также известная как токарная обработка по швейцарскому типу, представляет собой высокоточный процесс обработки, используемый для изготовления небольших сложных деталей с очень жесткими допусками. Обычно она выполняется на токарном станке швейцарского типа, который представляет собой специализированный токарный центр, предназначенный для высокоточной обработки деталей малого диаметра.
Швейцарская токарная обработка зародилась в XIX веке с развитием швейцарского винторезного станка (также известного как швейцарский токарный станок или швейцарский токарный автомат). Он был создан в Швейцарии для содействия массовому производству миниатюрных винтов для зарождающейся часовой промышленности. Точность швейцарских винторезных станков и их способность обрабатывать мелкие детали сделали их бесценным инструментом для часовщиков, и этот процесс развился для использования в самых разных отраслях промышленности сегодня.
В мире прецизионной обработки швейцарская токарная обработка и обычная токарная обработка являются двумя широко используемыми методами создания точеных деталей. Хотя оба процесса предназначены для придания материалам определенных размеров, они существенно различаются по конструкции оборудования, операциям обработки, времени цикла и общей эффективности. В этой статье мы рассмотрим ключевые различия между швейцарской токарной обработкой и обычной токарной обработкой, помогая вам понять, когда и почему каждый метод подходит для разных применений.
1. Шпиндельная бабка: неподвижная vs. подвижная
Одно из самых принципиальных различий между швейцарской и обычной токарной обработкой заключается в конструкции шпиндельной бабки.
Обычные токарные станки: При обычной токарной обработке шпиндельная бабка неподвижна, а заготовка обычно зажимается цангой или патроном. Задняя бабка может использоваться для поддержки противоположного конца заготовки, особенно для длинных деталей. Режущий инструмент движется к заготовке, удаляя материал по мере вращения детали.

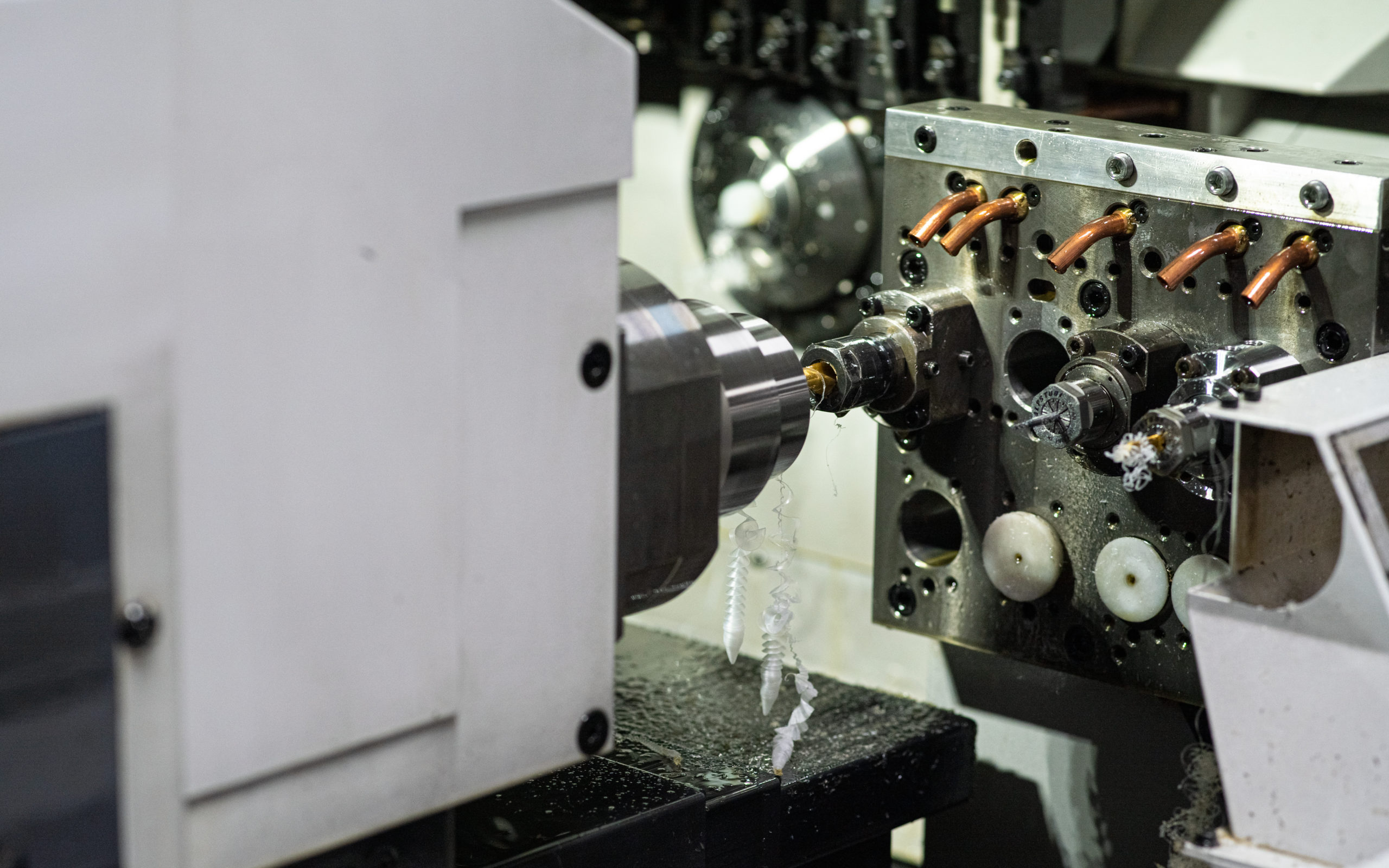

Токарные станки швейцарского типа: В отличие от обычных токарных станков, токарные станки швейцарского типа имеют подвижную шпиндельную бабку. Заготовка удерживается в цанге и подается через направляющую втулку по оси Z в процессе обработки. Это позволяет повысить гибкость при обработке мелких деталей с большим соотношением длины к диаметру и сводит к минимуму прогиб во время токарной обработки.
2. Процесс обработки: сегментация vs. одиночная операция
Процессы обработки на швейцарских и обычных токарных станках сильно различаются тем, как они обрабатывают заготовку во время операций.
Обычные токарные станки: При традиционной токарной обработке заготовка обычно обрабатывается за один раз. Режущий инструмент перемещается в разные положения для выполнения отдельных операций, меняя инструменты по мере необходимости. Этот процесс обычно выполняет одну операцию за раз и медленнее по сравнению с обработкой на станках швейцарского типа, так как вся заготовка подвергается воздействию инструмента во время каждой операции.
Токарные станки швейцарского типа: Швейцарская токарная обработка гораздо эффективнее благодаря сегментированному процессу обработки. По мере продвижения заготовки через направляющую втулку режущий инструмент может фокусироваться на определенных участках заготовки на каждом этапе, повышая согласованность и точность. Такой сегментированный подход позволяет швейцарским токарным станкам более эффективно производить сложные геометрии с меньшим ручным вмешательством, что в конечном итоге приводит к более высокой пропускной способности.
3. Направляющая втулка: устойчивость vs. прогиб
Направляющая втулка является ключевой особенностью, которая отличает швейцарские токарные станки от обычных, особенно для длинных и тонких деталей.
Обычные токарные станки: При обычной токарной обработке заготовка фиксируется и обычно поддерживается цангой. Для длинных заготовок с большим соотношением длины к диаметру такая установка может привести к прогибу, так как свес от цанги вызывает вибрацию детали, что снижает точность.
Токарные станки швейцарского типа: Швейцарские токарные станки используют направляющую втулку для поддержки заготовки, которая подается в станок через втулку. Это позволяет обрабатывать деталь ближе к точке опоры, уменьшая прогиб детали и повышая устойчивость. Благодаря этой дополнительной поддержке швейцарские токарные станки могут выполнять более глубокие резы за один проход, а не делать несколько мелких проходов, как обычные токарные станки.
4. Время цикла: эффективность и сложность
Время цикла является важным фактором при сравнении производительности швейцарских и обычных токарных станков.
Обычные токарные станки: Традиционные токарные станки обычно требуют выполнения одной операции за раз, смены инструментов для каждого шага, что увеличивает общее время цикла. В зависимости от сложности детали могут потребоваться дополнительные операции и смена инструмента.
Токарные станки швейцарского типа: Швейцарские станки предназначены для высокой эффективности и способны выполнять несколько операций обработки за один цикл. Благодаря возможности использования от 7 до 13 осей (по сравнению с 2-5 осями на обычных токарных станках), швейцарские токарные станки могут значительно сократить время цикла, особенно для сложных геометрий. Автоматическая подача пруткового материала дополнительно сокращает время простоя, что делает швейцарские токарные станки идеальными для массового производства.
5. Охлаждающая жидкость: различия в смазке
Выбор охлаждающей жидкости также различается между швейцарской токарной обработкой и обычной токарной обработкой.
Обычные токарные станки: Как правило, используются водорастворимые охлаждающие жидкости для отвода тепла и снижения трения во время обработки.
Токарные станки швейцарского типа: Швейцарская токарная обработка использует масляные охлаждающие жидкости, которые, хотя и имеют более низкую теплоемкость, чем вода, обеспечивают превосходную смазывающую способность. Это уменьшает трение, сводит к минимуму выделение тепла и помогает предотвратить износ инструмента. Масляные охлаждающие жидкости также обеспечивают дополнительную защиту от ржавчины, продлевая срок службы как инструментов, так и станка.
6. Постобработка: требования к финишной обработке
Еще одним ключевым отличием является необходимость постобработки после механической обработки.
Обычные токарные станки: Детали, произведенные на обычных токарных станках, могут потребовать дополнительных вторичных финишных операций, таких как полировка, шлифовка или снятие заусенцев, особенно если деталь имеет жесткие допуски или сложные элементы.
Токарные станки швейцарского типа: Швейцарские токарные станки способны производить детали с исключительной точностью и отличной чистовой обработкой, уменьшая или даже устраняя необходимость в операциях вторичной финишной обработки. Это особенно ценно в таких отраслях, как аэрокосмическая промышленность и производство медицинских изделий, где качество и точность деталей имеют решающее значение.
7. Стоимость: первоначальные инвестиции vs. долгосрочная экономия
Стоимость оборудования является важным фактором при выборе между швейцарской и обычной токарной обработкой.
Обычные токарные станки: Традиционные токарные станки, как правило, менее дороги на начальном этапе, так как они проще по конструкции и требуют меньше сложных функций.
Токарные станки швейцарского типа: Швейцарские токарные станки из-за своих передовых функций обычно дороже на начальном этапе. Однако при использовании для высокообъемного производства сложных деталей они могут оказаться более экономичными в долгосрочной перспективе. Способность выполнять несколько операций за один цикл и сокращать время обработки часто компенсирует более высокие первоначальные инвестиции.

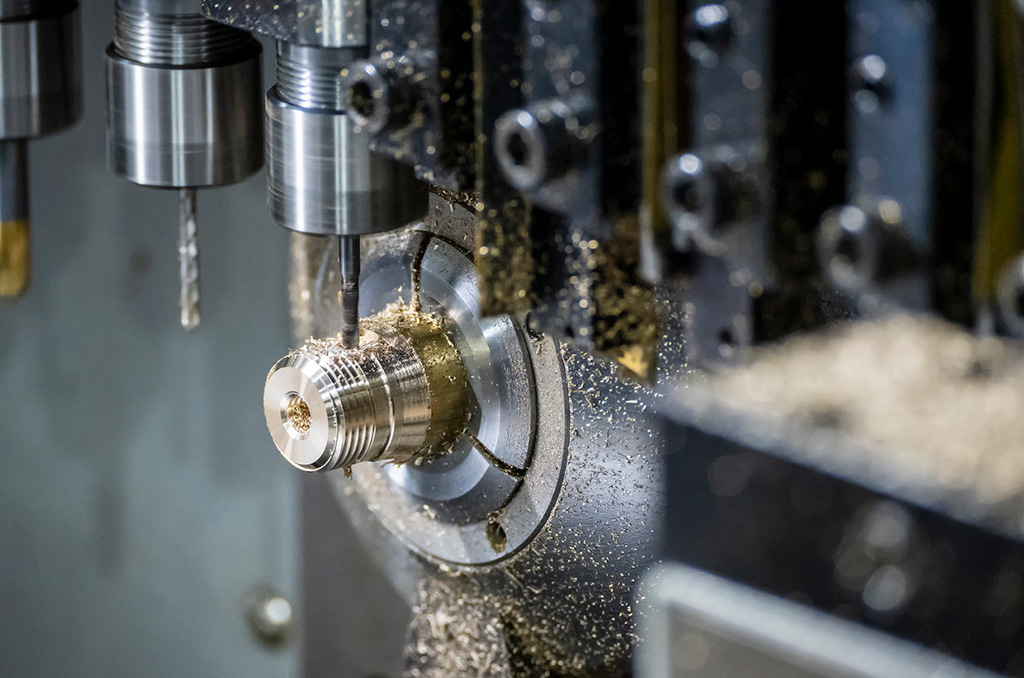

Движение заготовки: В отличие от традиционных токарных станков, где заготовка неподвижна и движется режущий инструмент, при швейцарской токарной обработке заготовка подается на неподвижный режущий инструмент. Деталь движется вдоль оси Z, что позволяет выполнять чрезвычайно точные резы, особенно для деталей с малым диаметром и большой длиной.
Высокая точность: Швейцарские токарные станки способны достигать очень жестких допусков, часто в микрометровом диапазоне, что идеально подходит для таких отраслей, как аэрокосмическая, медицинская, электронная и автомобильная, где точность имеет решающее значение.
Сложные геометрии: Швейцарская токарная обработка идеально подходит для деталей со сложными элементами, такими как мелкая резьба, канавки и поперечные отверстия, и особенно эффективна для производства деталей с большим соотношением длины к диаметру.
Высокая точность и аккуратность: Швейцарская токарная обработка превосходит по точности традиционные токарные станки с неподвижной шпиндельной бабкой, особенно для мелких сложных деталей.
Мелкие детали и высокое соотношение длины к диаметру: Этот метод особенно хорошо подходит для точения деталей с длинными тонкими формами, так как позволяет обрабатывать детали с высоким отношением длины к диаметру.
Эффективность: Швейцарская токарная обработка обеспечивает высокообъемное производство прецизионных деталей с минимальными отходами материала и меньшим количеством смен инструмента.
Швейцарская токарная обработка широко используется в отраслях, требующих небольших, высокоточных и сложных деталей. Ее способность производить компоненты с жесткими допусками и сложными элементами делает ее идеальной для применений, где точность имеет решающее значение. Вот некоторые из ключевых областей применения швейцарской токарной обработки:
1. Медицинские изделия
Швейцарская токарная обработка широко используется в производстве медицинских компонентов благодаря своей способности изготавливать небольшие, сложные и высокоточные детали, необходимые для медицинских инструментов и имплантатов. Типичные применения включают:
Хирургические инструменты (например, скальпели, зажимы)
Имплантаты (например, замена суставов, зубные имплантаты)
Иглы и катетеры (например, гиподермические иглы, компоненты внутривенных катетеров)
Ортопедические устройства (например, винты, пластины)
Медицинские разъемы и корпуса для электронных устройств
2. Аэрокосмическая промышленность
Аэрокосмическая промышленность требует деталей с чрезвычайно жесткими допусками и высокой надежностью. Швейцарская токарная обработка используется для производства небольших сложных компонентов, таких как:
Крепежные изделия (например, болты, винты и заклепки)
Компоненты авиационных двигателей (например, лопатки турбин, форсунки)
Компоненты шасси
Прецизионные детали клапанов (например, регуляторы давления, обратные клапаны)
3. Электроника
Швейцарская токарная обработка необходима для производства небольших сложных электронных компонентов, используемых в самых разных устройствах. Применения включают:
Разъемы (например, штыри, гнезда и клеммы)
Датчики (например, датчики давления, датчики температуры)
Переключатели и микромеханические компоненты
Высокоточные компоненты для мобильных устройств, компью
