На этапах производства с высокими объемами и жесткими допусками мы часто сталкиваемся с двумя вопросами: «Подходит ли алюминий для швейцарской обработки» и «Бывают ли случаи, когда стоит выбирать швейцарскую обработку алюминия вместо токарной обработки с ЧПУ?». Здесь, в Falcon CNC Swiss, мы ежедневно обрабатываем алюминий на швейцарских токарных автоматах. Ответ вполне очевиден: алюминий подходит — но часто он более чем подходит. Это лучший способ производить небольшие сложные компоненты с максимальной эффективностью.
В этом руководстве мы углубимся в применение алюминиевых сплавов для швейцарской винтовой обработки и выйдем за рамки спецификаций, рассматривая инженерные и практические аспекты того, почему и когда точная швейцарская обработка алюминия имеет такой смысл. Работаете ли вы с небольшими алюминиевыми деталями, для которых и предназначена швейцарская обработка, или рассматриваете индивидуальную швейцарскую обработку алюминия для нового проекта, это руководство даст вам прочную основу знаний.

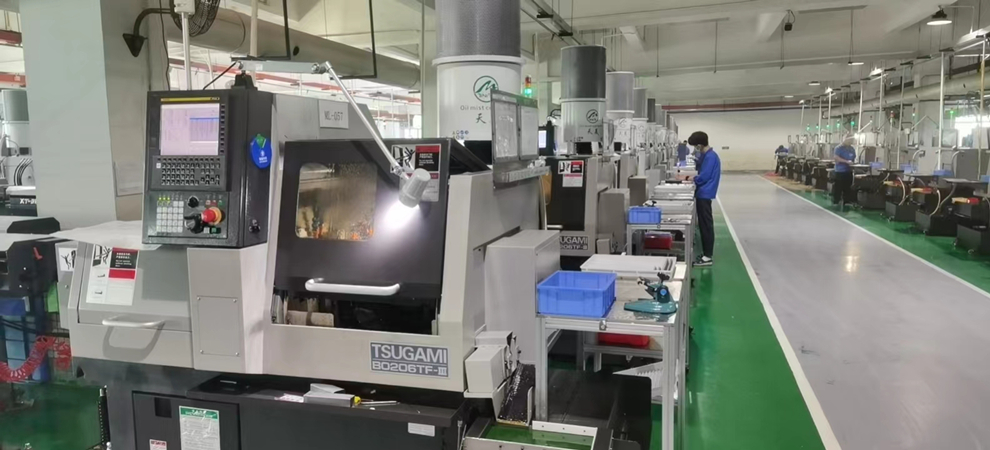

Токарные автоматы швейцарского типа — станки, изготавливающие детали для швейцарской винтовой обработки алюминия, — иногда также называют швейцарскими токарными станками. Характерной особенностью токарных автоматов швейцарского типа, также называемых швейцарскими токарными станками, является то, что вместо использования патрона для фиксации заготовок во время обработки прутковый материал подается через втулку, а заготовка обтачивается при поддержке только режущих инструментов через эту направляющую втулку. Это обеспечивает поддержку обрабатываемой детали вблизи режущих инструментов, сводя к минимуму прогиб и вибрацию при обработке длинных тонких деталей, характерных для точения алюминиевых деталей на швейцарских станках.
При обработке алюминия токарные автоматы швейцарского типа имеют определенные преимущества и выгоды, в том числе:
Стабильность: Поскольку прутковый материал поддерживается втулкой, более мягкая структура алюминия может подвергаться агрессивной обработке без возникновения вибрации, что обеспечивает лучшее качество поверхности.
Сложность за один установ: Благодаря наличию нескольких осей и приводного инструмента на швейцарских станках можно выполнить обработку сложных алюминиевых деталей для швейцарской винтовой обработки — смещенных отверстий, фрезерования, перекрестной штриховки — за один этап.
Эффективность: Благодаря возможности непрерывной подачи прутка швейцарские станки подходят для больших партий одинаковых деталей с минимальным вмешательством оператора.
Выбор швейцарской обработки алюминия вместо других процессов обеспечивает компромисс между точностью, эффективностью и возможностями.
Это наиболее значительное преимущество. Для микроалюминиевых деталей швейцарская обработка является предпочтительным процессом. Врожденная жесткость швейцарского токарного станка позволяет routinely выдерживать допуски ±0,0005 дюйма (0,0127 мм), даже на деталях диаметром менее 1 мм. Это критически важно для компонентов разъемов, хирургических режущих инструментов и миниатюрных аэрокосмических приводов.
Сочетание высоких скоростей шпинделя (что хорошо для алюминия), острого инструмента и минимального прогиба при закреплении заготовки обеспечивает превосходное качество поверхности деталей сразу после снятия со станка. Это означает меньшее количество или отсутствие необходимости в финишных операциях второго перехода, что ведет к экономии затрат и времени на каждую деталь.
Для небольших алюминиевых деталей швейцарская обработка невероятно эффективна. Тот факт, что несколько различных операций могут быть выполнены за один зажим, значительно сокращает время цикла, а в сочетании с отличной обрабатываемостью алюминия сложные детали могут производиться экономично в больших объемах.
Швейцарские станки довольно точны в использовании материалов. Поскольку инструменты находятся близко к цанге, «конец прутка», который приходится выбрасывать, невелик. При использовании дорогих алюминиевых сплавов это позволяет экономить на материалах.
Этот выбор критически важен. Вот детали, которые помогут принять решение:
| Характеристика | Швейцарская обработка (алюминий) | Токарная обработка с ЧПУ (алюминий) |
| Геометрия детали | Лучше всего для: Длинных тонких деталей, сложных деталей, требующих обработки с обратной стороны, смещенных элементов и сложного фрезерования/сверления за один установ. | Лучше всего для: Более коротких, толстых деталей, простых двухосевых контуров и деталей, где все элементы радиально симметричны. |
| Точность и допуски | Исключительная. Превосходная способность выдерживать жесткие допуски на длинных тонких деталях благодаря поддержке направляющей втулки. Идеально для прецизионной швейцарской обработки алюминия. | Очень хорошая, но могут возникнуть проблемы с прогибом на деталях с высоким отношением L/D, что требует более медленных подач или дополнительных операций. |
| Возможность многофункциональности | Интегрирована. Предназначена для полной обработки детали за один цикл с приводным инструментом и дополнительными шпинделями. | Часто ограничена. В основном процесс точения. Фрезерование/сверление может потребовать отдельного фрезерного станка с ЧПУ и второй установки. |
| Объем производства | Отлично подходит для больших объемов. После настройки работает с минимальным вмешательством, идеально для заказов от тысяч до миллионов деталей. | Гибкий. Эффективен как для средних, так и для больших партий, но может быть медленнее для очень сложных деталей. |
| Экономическая эффективность | Более высокая начальная стоимость настройки, более низкая стоимость детали при больших объемах для сложных деталей. Ценность в выходе готовых деталей. | Более низкая начальная настройка, но стоимость детали может быть выше для сложных деталей, требующих нескольких станков/установок. |
Вердикт Falcon CNC Swiss: В большинстве случаев — особенно если ваша деталь маленькая, тонкая или сложная, или если вы хотите обработать ее целиком за один проход — обработка алюминия на швейцарском токарном станке является правильным выбором. Для более простых, массивных деталей подойдет обычное точение.
В мире швейцарской винтовой обработки подходит не любой алюминий. Как и в самой обработке металлов, выбор правильного сплава имеет решающее значение для швейцарской винтовой обработки с ЧПУ. Вот некоторые из наиболее распространенных:
6061-T6: Самый распространенный универсальный сплав. Предлагает отличный баланс прочности, обрабатываемости, коррозионной стойкости и свариваемости. Наш выбор по умолчанию для огромного количества прототипов и компонентов индивидуальной швейцарской обработки алюминия.
7075-T6: Высокопрочный вариант. Часто называемый «авиационным алюминием», он намного прочнее 6061, но несколько сложнее в обработке и имеет более низкую коррозионную стойкость. Идеален для высоконагруженных конструкционных алюминиевых деталей, обрабатываемых на швейцарских станках.
2024-T3/4: Еще один высокопрочный сплав с отличной усталостной прочностью. Хорошо обрабатывается, но имеет низкую коррозионную стойкость, часто требует анодирования или покраски. Используется в аэрокосмических крепежах.
Алюминий 5052: Не подвергаемый термообработке сплав с отличной коррозионной стойкостью, особенно в морской среде. Хорошая формуемость, но более низкая прочность. Лучше всего подходит для специфических экологических применений.
Сплавы для свободной обработки (например, 2011-T3): Специально разработаны для механической обработки. Добавки создают мелкую хрупкую стружку, увеличивая срок службы инструмента и улучшая качество поверхности. Лучший выбор для самых требовательных высокообъемных проектов швейцарской винтовой обработки алюминия.
Немногие процессы могут сравниться с возможностями швейцарской обработки алюминия, которая используется в следующих отраслях:
Медицина и стоматология: Ручки хирургических инструментов, детали эндоскопов, абатменты зубных имплантатов и контактные штифты. Биосовместимость, точность и чистота алюминия — две причины, по которым многие хирургические инструменты имеют алюминиевые ручки — играют важную роль.
Аэрокосмическая и оборонная промышленность: Корпуса датчиков, корпуса плечевых разъемов, волноводные компоненты и миниатюрные приводы. Соотношение прочности и веса таких сплавов, как 7075, в сочетании со швейцарской точностью, дает огромные преимущества.
Электроника и полупроводники: Штырьки радиаторов и корпуса разъемов, компоненты для экранирования радиочастот, измерительные щупы для тестовых гнезд. Производство мелких элементов, встречающихся в полупроводниках, является сильной стороной швейцарской обработки.
Автомобилестроение: Компоненты топливных форсунок, корпуса датчиков, штифты трансмиссии и детали для передовых систем освещения. Короче говоря, швейцарская обработка соответствует высоким стандартам объема и точности автомобильной промышленности.
Чтобы помочь вам оптимизировать вашу деталь по стоимости, скорости и качеству, наши инженеры делятся следующими советами:
Учитывайте соотношение длины к диаметру (L/D): Швейцарские станки работают лучше всего, когда соотношение L/D больше 3. Если ваша деталь очень короткая, проконсультируйтесь с производителем, можно ли ее «состыковать» по несколько штук вдоль п
