В вечном стремлении к производственному совершенству, где допуски измеряются микронами, а отказ продукта невозможен, существует множество технологий, которые можно считать особенными. Среди них швейцарская винтовая обработка, вероятно, является вершиной прецизионного машиностроения. Если вы имеете дело с медицинскими устройствами, аэрокосмической отраслью или электроникой и ежедневно сталкиваетесь с проблемами производства мелких, сложных деталей с высочайшей точностью, вам необходимо ознакомиться с этим процессом.
Этот трактат дает полное понимание швейцарской токарной обработки. Мы рассмотрим, что это такое, чем она принципиально отличается от обычной обработки с ЧПУ и, что более важно, почему услуги мастерской швейцарской винтовой обработки могут стать самым стратегическим решением для вашего следующего проекта.
Чтобы понять, что такое швейцарская обработка, необходимо обратиться к истории. Название происходит от швейцарской часовой промышленности XIX века, где изначально разрабатывался этот метод для производства точных, очень тонких и сложных деталей с экстремальной точностью. Старые часовые токарные станки испытывали большие трудности с такими деталями из-за давления инструмента и прогиба материала.

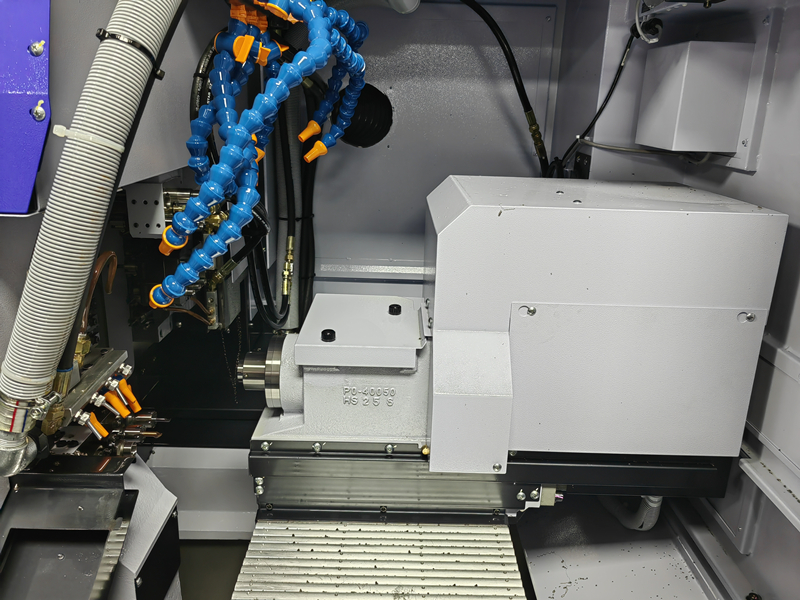

Ответом стал швейцарский токарный станок, или швейцарский автомат продольного точения. Принцип, отличающий его от старых традиционных станков, — это направляющая втулка. В обычном токарном станке заготовка закрепляется, а инструменты перемещаются по ней. В то время как в швейцарском станке прутковый материал (обычно диаметром до 32 мм) жестко фиксируется направляющей втулкой, а вся передняя бабка перемещается вперед и назад в плоскости Z. Режущие инструменты в основном невращающиеся или перемещаются радиально и работают очень близко к направляющей втулке.
Эта конструкция с «подвижной передней бабкой» обеспечивает непревзойденную поддержку заготовки прямо в зоне резания. В результате даже на длинных тонких деталях отсутствуют вибрации, биения или прогиб материала, которые разрушили бы точность на обычном станке. Этот принцип является движущей силой точности швейцарской обработки.
Термин «швейцарская винтовая обработка» является современным переосмыслением этой оригинальной концепции. Хотя основной принцип не изменился, современные станки являются чудесами технологии. Это не просто токарные станки, а многофункциональные станки с ЧПУ.
Таким образом, возникает вопрос: что такое швейцарская винтовая обработка сегодня, в XXI веке? Проще говоря, это высокоточная токарная операция с ЧПУ, выполняемая на швейцарском токарном станке с ЧПУ, который часто включает приводной инструмент и дополнительные операции. Современные услуги швейцарской винтовой обработки состоят из:
Направляющая втулка: Это по-прежнему сердце концепции. Она жестко поддерживает пруток непосредственно за режущими инструментами, практически устраняя вибрацию и отжатие материала, что необходимо для поддержания жестких допусков.
Технология управления с ЧПУ: Современные станки полностью управляются компьютерами, что позволяет программировать очень сложные геометрические формы и обеспечивать повторяемую точность до ±0,0002 дюйма или лучше.
Приводной инструмент: Это та часть, которая действительно изменила ситуацию. В отличие от простых токарных инструментов, приводной инструмент — это вращающиеся инструменты (например, концевые фрезы и сверла), приводимые в движение независимыми двигателями. Это позволяет выполнять фрезерование, поперечное сверление, прорезку пазов и т. д. на одном станке и за одну установку. Эта возможность обычно называется токарно-фрезерной обработкой или швейцарским точением с ЧПУ.
Многоосевость: Более совершенные швейцарские станки часто работают на 5, 7 и более осях, что позволяет инструментам подходить к заготовке практически под любым углом без необходимости дополнительной обработки или переустановки.

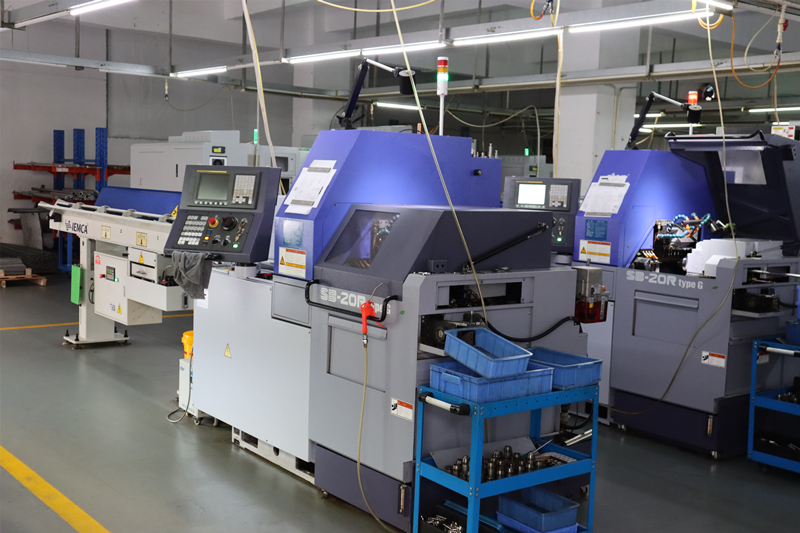

Автоматические податчики прутка: Они позволяют вести непрерывную работу без участия оператора, что делает швейцарскую обработку гораздо более эффективной при высокообъемных программируемых производственных партиях при винтовой обработке прецизионных деталей.
Термин «винтовая» в названии является исторической и номенклатурной отсылкой к первоначальному использованию для изготовления винтов и других крепежных изделий. Однако сегодня эта область охватывает невероятно широкий спектр сложных геометрий деталей и компонентов типа валов.
Но почему же тогда выбирают швейцарский станок вместо обычного токарного или фрезерного станка с ЧПУ? Решение часто зависит от геометрии детали, требуемых допусков и объема.
| Характеристика | Швейцарская винтовая обработка | Обычная обработка с ЧПУ |
| Поддержка детали | Направляющая втулка поддерживает материал в точке резания. | Заготовка удерживается патроном или цангой, часто далеко от режущего инструмента. |
| Идеальная форма детали | Длинные, тонкие, сложные детали с жесткими допусками. | Более короткие, «толстые» детали или более простые геометрии. |
| Прогиб материала | Практически устранен благодаря поддержке втулки. | Может быть серьезной проблемой, особенно для длинных тонких деталей. |
| Наладка и операции | Множество операций (точение, фрезерование, сверление) за одну установку. | Часто требует нескольких установок на разных станках. |
| Эффективность для больших объемов | Чрезвычайно высока благодаря непрерывной подаче прутка и обработке за одну установку. | Может быть эффективным, но может потребовать нескольких станков и операторов. |
| Допуски | Исключительная способность выдерживать чрезвычайно жесткие допуски. | Способен на жесткие допуски, но может испытывать трудности со сложными тонкими деталями. |
Это «сравнение» показывает, что швейцарская обработка не обязательно «лучше» обычной; скорее, это решение для конкретных требований. Но для деталей, где необходима обработка прецизионных мелких деталей, швейцарская обработка часто является бесспорным победителем.
Технические детали были изложены, но что они означают с точки зрения вашего бизнеса и продуктов? Полезные результаты, которые обычно заставляют компании обращаться к услугам экспертной швейцарской винтовой обработки, заключаются в следующем:
1. Непревзойденная точность и допуски: Благодаря системе направляющих втулок поддерживаются допуски, которые невозможно достичь другими способами при аналогичной геометрии деталей. Это имеет решающее значение для таких отраслей, как обработка медицинских устройств и обработка компонентов для аэрокосмической отрасли, где микрон может означать разницу между жизнью и смертью или успехом миссии. Мы специализируемся на высокоточных швейцарских обработках из-за их бесчисленных применений.
2. Превосходное качество поверхности: Поскольку заготовка жестко закреплена, вибрация сведена к минимуму. Это позволяет использовать более высокие обороты и более агрессивные режимы резания, что приводит к получению поверхностей исключительной гладкости прямо со станка, часто значительно сокращая или устраняя необходимость в финишной обработке.
3. Непревзойденная эффективность для сложных деталей
Возможность точить, фрезеровать, сверлить и нарезать резьбу за один зажим является огромным преимуществом. Философия «все за одну операцию» позволяет:
Время цикла: Нет времени, затрачиваемого на транспортировку деталей между станками.
Трудозатраты: Один станок выполняет работу нескольких станков.
Ошибки настройки: Каждый раз при переустановке детали существует возможность ошибки. Одна установка означает идеальную точность взаимного расположения элементов.

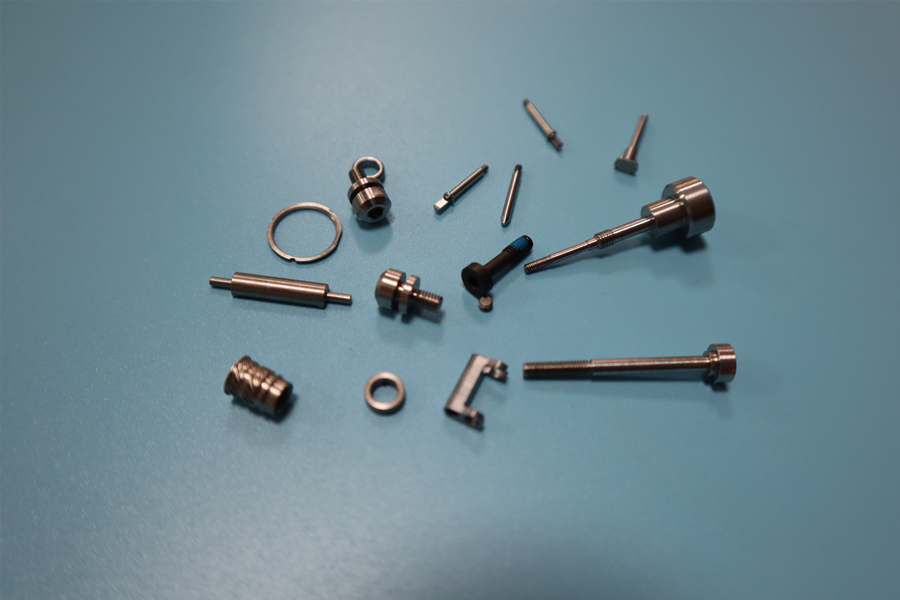

Это делает швейцарскую обработку решением для производства сложных миниатюрных деталей.
4. Отлично подходит для длинных тонких деталей
Это типичная сильная сторона процесса. Если вам нужно обработать деталь с высоким соотношением длины к диаметру, обычный токарный станок будет страдать от вибраций и прогиба. Швейцарский станок не имеет таких проблем, что делает его идеальным для точного производства валов и обработки медицинских имплантатов.
5. Меньше отходов материала
Близость инструментов к направляющей втулке означает, что меньше материала тратится впустую на «свес». В сочетании с чрезвычайной точностью процесса это приводит к более эффективному использованию материала и снижению затрат на деталь, особенно при работе с дорогими материалами, такими как титан или медицинские пластики.
6. Экономическая эффективность для крупносерийного производства
Хотя первоначальная настройка и программирование на швейцарском винтовом станке требуют больше усилий, стоимость одной детали при больших объемах фантастически низка. Скорость, возможность работы без оператора и минимизация дополнительных операций — все это обуславливает экономическое превосходство высокообъемных прогонов прецизионной винтовой обработки.
Уникальные возможности швейцарской токарной обработки делают ее необходимой в высокотехнологичных отраслях.
Медицина и хирургия: Это основной рынок. Применения включают компоненты хирургических инструментов, детали артроскопических устройств, зубные имплантаты, костные винты и сложные детали для систем доставки лекарств. Использование биосовместимых материалов и безупречное исполнение обязательны.
Аэрокосмическая промышленность и оборона: Зависимость от швейцарской обработки связана с критическими компонентами, такими как авиационные соединители, корпуса датчиков, крепеж и детали топливных систем, где надежность и малый вес имеют первостепенное значение.
