Если вы закупаете детали, то, скорее всего, столкнулись с развилкой на дороге: обычный ЧПУ или точный швейцарский ЧПУ (CNC Swiss)?
Хотя оба метода относятся к семейству субтрактивного производства, конечный результат для мелких, сложных компонентов может сильно различаться.
Выберите не тот — и получите детали, не проходящие допуски, избыточное время цикла и раздутый бюджет.
Здесь мы объясним технические различия с точки зрения инженера, как работает швейцарская обработка, когда ее использовать вместо обычного ЧПУ и почему она стала стандартом для таких отраслей, как медицинские устройства, авиакосмическая промышленность и электроника. К концу вы будете знать, какой путь выбрать для вашего следующего проекта.
Точная швейцарская ЧПУ-обработка — это специализированный производственный процесс, предназначенный для изготовления маленьких, сложных и высокоточных компонентов с исключительной эффективностью. Зародившись в швейцарской часовой промышленности, этот метод был разработан для создания крошечных, сложных шестерен и винтов с допусками, недостижимыми для стандартных токарных станков.
Сегодня точная швейцарская токарная обработка (precision Swiss lathe machining) используется по всему миру для производства всего: от костных винтов до авиакосмических разъемов. Основной принцип остается неизменным: поддерживать материал как можно ближе к точке резания, чтобы исключить прогиб.

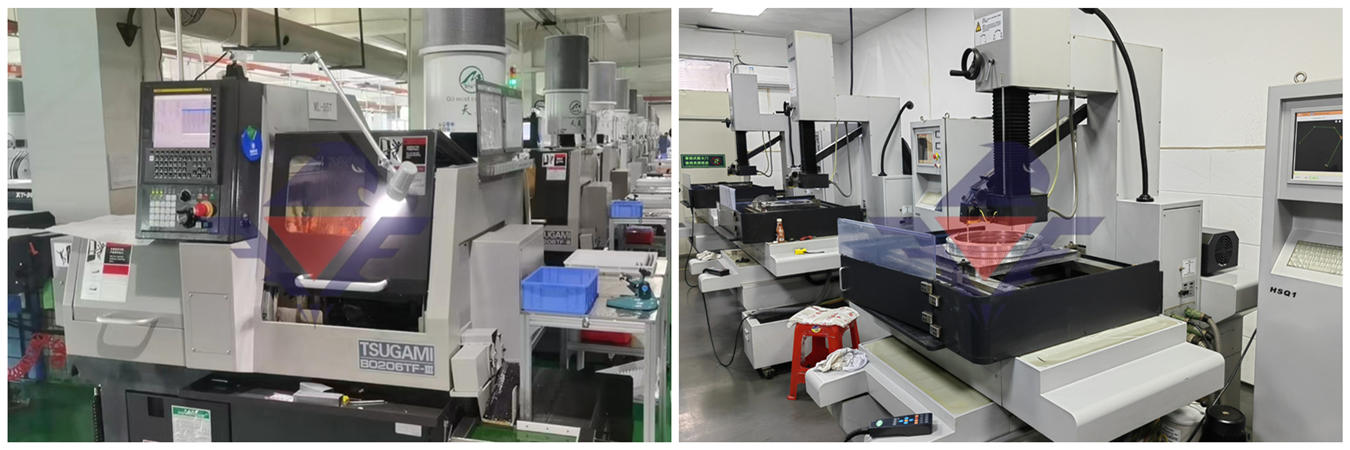

Швейцарский токарный станок легко узнать: обратите внимание на направляющую втулку. В то время как обычный токарный станок с ЧПУ удерживает материал в патроне и позволяет ему выступать без опоры, насколько это необходимо, швейцарский станок подает пруток через направляющую втулку, поддерживая его всего в нескольких миллиметрах от места контакта режущего инструмента.
Движение материала: Пруток перемещается по оси Z через направляющую втулку во время вращения.
Движение инструмента: Режущие инструменты остаются в том же положении по оси Z, выполняя резы на поддерживаемом материале по мере необходимости.
Одновременные операции: Поскольку швейцарские станки часто оснащены несколькими шпинделями и резцедержателями, компании могут резать несколькими инструментами одновременно.
При точении длинных, тонких деталей важность этой настройки трудно переоценить. Если вы ищете поставщика услуг точной швейцарской обработки, который использует эти принципы, вам лучше всего подойдет глубокое знание процесса в сочетании с современным оборудованием. Наши комплексные услуги швейцарской ЧПУ-обработки разработаны для максимального использования преимуществ этой технологии.
Чтобы понять, почему швейцарская обработка непревзойденна для определенных типов деталей, необходимо напрямую сравнить ее с обычными центрами токарной и фрезерной обработки.
Здесь мы видим инженерные компромиссы:
| Характеристика | Точная швейцарская ЧПУ-обработка | Стандартная ЧПУ-обработка (токарный/фрезерный) |
| Поддержка материала | Направляющая втулка поддерживает пруток на расстоянии 5-10 мм от резца, практически исключая прогиб. | Патрон или тиски удерживают один конец; длинные неподдерживаемые участки подвержены вибрации и отжатию. |
| Идеальная геометрия детали | Длинные, тонкие, сложные детали (валы, штифты, медицинские инструменты). Высокое соотношение длины к диаметру (L/D 10:1). | Короткие, массивные или блочные детали. Детали, требующие элементов большого диаметра или большого съема материала. |
| Допуски и точность | Способность к сверхжестким допускам (±0,0002 дюйма / 0,005 мм) и превосходному качеству поверхности (Ra < 0,4 мкм). | Высокая точность достижима, но контроль допусков ухудшается при увеличении длины и сложности детали. |
| Время цикла и эффективность | Чрезвычайно высокое. Несколько инструментов (главный шпиндель, подшпиндель, приводной инструмент) работают одновременно. Сложные детали изготавливаются за одну установку. | Обычно требует нескольких установок или вторичных операций (фрезерование после точения), что приводит к увеличению общего времени выполнения и возможным ошибкам выравнивания. |
| Пригодность для размера партии | Отлично подходит для средне- и крупносерийного производства благодаря более быстрому времени цикла, хотя современные швейцарские станки становятся все более гибкими для прототипов. | Высокоэффективен для мелкосерийных прототипов и крупных простых деталей. Идеален для крупносерийного производства, если геометрия детали не является тонкой. |
Чтобы узнать больше о наших возможностях, посетите нашу страницу услуг швейцарской ЧПУ-обработки.
Это распространенный вопрос. На самом деле, по сравнению с обычным оператором ЧПУ (lacquitized, вероятно, опечатка, имеется в виду "основным"), единственный сладкий (на самом деле французский) вопрос: "Что особенного в швейцарском мужчине (вероятно, само собой разумеется, что швейцарцы — все мужчины, что, возможно, и делает их такими бесстрастными, конечно)? Швейцарские операторы, как оказывается, могут быть умными парнями, но мы это и так знали.
Они устанавливают и эксплуатируют субминимально-фрикированную направляющую втулку (а также остальную часть карусели). Они синхронизируют главный и подшпиндель; управляют подачей длинного прутка; и программируют движение инструментов по одновременным траекториям.
Поскольку большинство швейцарских станков работают без наблюдения в течение нескольких часов и требуют значительно больше времени на настройку, чем обычный ЧПУ, швейцарский оператор знает еще один уровень динамики точной микро-швейцарской обработки, а также умеет управлять автоматизированной обработкой деталей и прогнозировать износ режущих инструментов.
Сколько раз вы слышали, как инженеры спрашивают: "Почему бы нам просто не использовать стандартный ЧПУ для этой детали?" И ответ — да, для многих деталей это возможно, но когда речь идет о сложных швейцарских обработанных деталях, лучший ответ часто — "швейцарский".

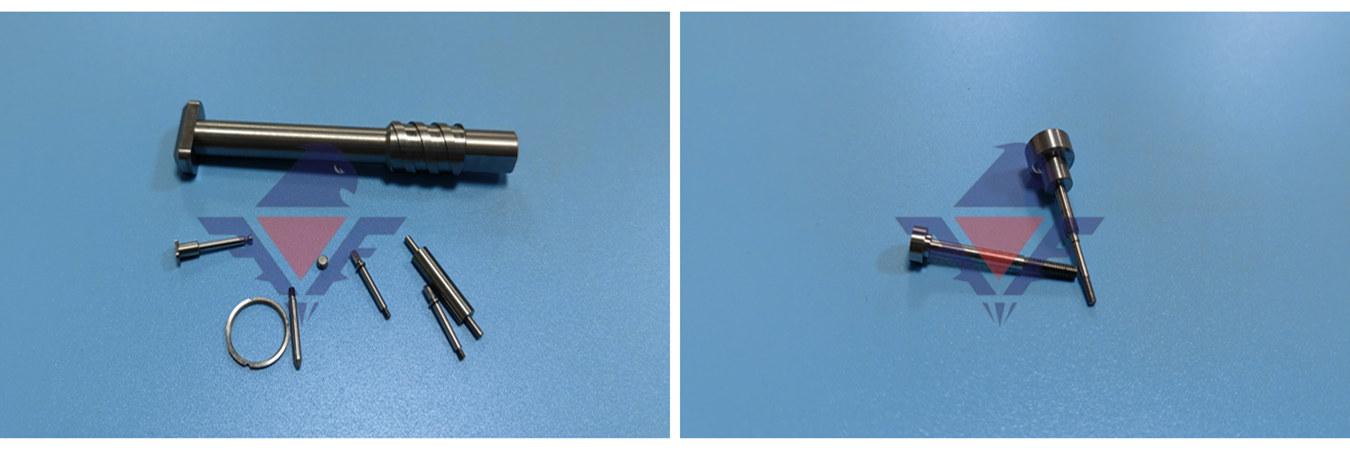

В вашей конструкции есть поперечные отверстия, резьба и пазы на валу тоньше грифеля карандаша. Обычный токарный инструмент может компенсировать лишь часть прогиба детали при попытке резать так мелко. Швейцарская обработка поддерживает материал так близко к инструменту, что точная микро-швейцарская обработка становится не только возможной, но и высокоповторяемой.
Меньше вибрации означает лучшее качество поверхности. Это важно для таких изделий, как гидравлические клапаны, имплантаты и т.д., где шероховатость поверхности может влиять не только на работу клапана, но и на биосовместимость и износ, которые детали будут испытывать на пациенте. Мы routinely выдерживаем допуски, которые были бы героическим подвигом на стандартном токарном станке с ЧПУ, используя нашу индивидуальную точную швейцарскую обработку. Каждый раз.
Отлично, теперь у вас есть форма, но теперь вам нужно обработать деталь, чтобы передать ее на фрезерный станок для вырезания вторичного элемента. Швейцарский станок с приводным инструментом и подшпинделем может выполнять точение, фрезерование, сверление и даже затыловку за один машинный цикл. Меньше обработки, меньше человеческих ошибок, больше времени в кармане.

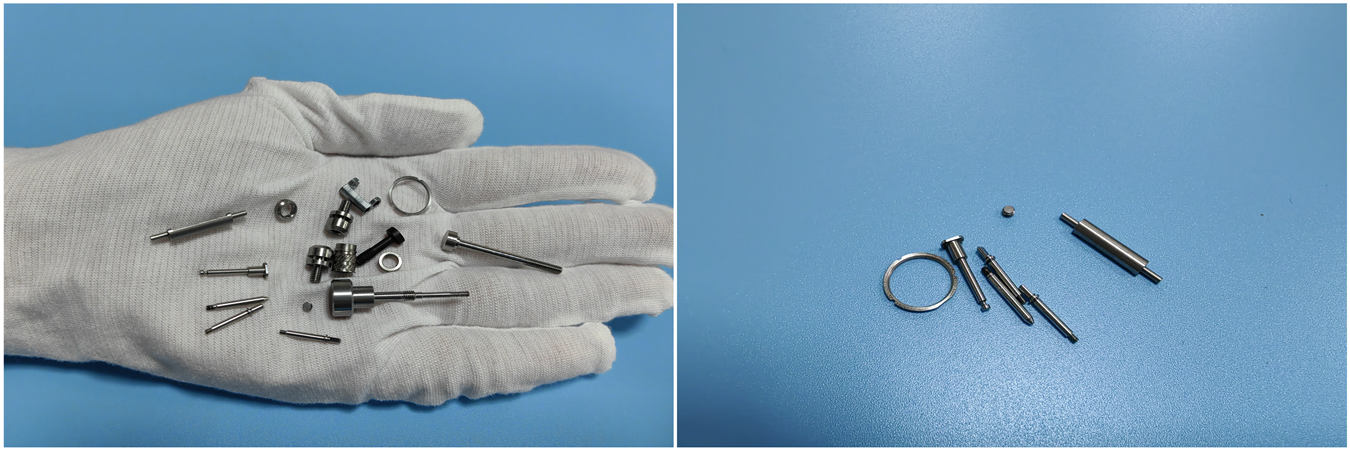

Если ваш проект связан с точной обработкой мелких деталей, то объединение и выполнение всего за одну установку — это большая экономия времени (и экономия кэша тоже). Для поставщика услуг швейцарской обработки для OEM это стандартно.
Наличие направляющей втулки позволяет обрабатывать большую длину реза и использовать материал более эффективно, а не просто выставлять его длиннее. Это важно при работе с такими сложными сплавами, как титан, нержавеющая сталь 316LVM и Inconel.
Специализированные возможности швейцарской обработки требуются в ряде чувствительных отраслей. Используя сертифицированного поставщика швейцарской обработки, вы гарантируете, что ваши детали производятся в соответствии со всеми необходимыми нормативными и эксплуатационными спецификациями.
Медицинская промышленность: Хирургические инструменты, костные винты, зубные имплантаты, спинальные стержни. Материалы, как правило, биосовместимы и имеют абсолютную прослеживаемость.
Авиакосмическая промышленность: Штифты разъемов, корпуса датчиков, гидравлические компоненты и крепеж из легких высокопрочных материалов.
Автомобилестроение: Компоненты топливных форсунок, валы трансмиссии, компоненты датчиков ABS, требующие высокой износостойкости и стабильного производства.
Электроника: Микро-разъемы, экранирующие компоненты и клеммы аккумуляторов для бытовой электроники и телекоммуникаций.
Оборона и промышленность: Компоненты огнестрельного оружия и фитинги для гидравлических систем, специализированный крепеж.
Для этих чувствительных областей сотрудничество с компанией по швейцарской обработке, сертифицированной по ISO, необходимо. Сертификаты, такие как ISO 9001, а также AS9100 для авиакосмической отрасли или ISO 13485 для медицинской, демонстрируют приверженность необходимым системам качества и контролю процессов.
