В мире высокопроизводительного производства немногие материалы пользуются таким уважением, как титан. Его выдающееся соотношение прочности и веса, исключительная коррозионная стойкость и биосовместимость делают его материалом выбора для критически важных компонентов в авиакосмической промышленности, медицинских имплантатах, оборонной сфере и автомобилестроении премиум-класса. Однако для каждого инженера и специалиста по закупкам, который specifies детали из титана, обработанные на станках с ЧПУ, наступает момент истины: можно ли на самом деле обрабатывать титан на станках с ЧПУ, не разорившись — и не сломав инструменты?
Ответ — да, но для этого требуется глубокое понимание «характера» материала. В отличие от алюминия или стали, титан сопротивляется. Он удерживает тепло, наклёпывается и может разрушить инструмент, если использовать стандартную стратегию обработки. Вот почему выбор правильного партнера для деталей из титана, обработанных на станках с ЧПУ, так же важен, как и сам дизайн.
В компании Falcon CNC Swiss наша команда инженеров посвятила более двух десятилетий освоению этого реактивного металла. Это руководство содержит технические знания, необходимые для успешного проектирования и заказа деталей из титана, обработанных на станках с ЧПУ, независимо от того, разрабатываете ли вы прототип или переходите к серийному производству.
Прежде чем перейти к решениям, инженер должен понять «врага». Плохая репутация титана в механических цехах обусловлена тремя физическими свойствами, которые создают идеальный шторм сложностей.
Низкая теплопроводность (тепловая ловушка)
В отличие от алюминия, который действует как радиатор, титан является изолятором. Во время резания до 80% выделяемого тепла остается сконцентрированным на режущей кромке инструмента, а не уносится стружкой. Эта тепловая нагрузка размягчает материал инструмента, что приводит к быстрому износу по задней поверхности и пластической деформации.
Высокая химическая реакционная способность (эффект сварки)
При повышенных температурах, создаваемых во время обработки, титан становится химически активным. Он имеет тенденцию привариваться к режущей кромке инструмента, образуя нарост (BUE). Это изменяет геометрию инструмента, увеличивает силы резания и приводит к плохому качеству поверхности ваших компонентов, изготовленных по услуге прецизионной обработки на станках с ЧПУ.
Наклёп (движущаяся мишень)
Титан быстро наклёпывается. Если инструмент трется о материал вместо того, чтобы производить чистый, агрессивный рез, он создает упрочненный поверхностный слой, который еще труднее обрабатывать при последующем проходе. Вот почему нерешительная обработка — враг титана.
Да, безусловно. Однако для этого требуются станки с высокой жесткостью, такие как наши токарные автоматы продольного точения Citizen и Tsugami, в сочетании со специальными стратегиями. Промышленный стандартный сплав Grade 5 (Ti-6Al-4V) ежедневно обрабатывается для производства критически важных деталей из титана, обработанных на станках с ЧПУ для авиакосмической и медицинской промышленности. Ключ в том, чтобы уважать его ограничения — использовать более низкие скорости, но более высокие подачи, чтобы гарантировать, что инструмент режет, а не трется.
Титан нельзя обрабатывать стандартным инструментом. Успешные операции требуют:
Твердосплавные инструменты с микрозерном: чтобы выдерживать высокие давления.
Специализированные покрытия: TiAlN (нитрид титана и алюминия) действует как тепловой барьер, защищая инструмент от интенсивного нагрева.
Системы подачи СОЖ под высоким давлением: рекомендуется не менее 1000 PSI для удаления стружки и охлаждения зоны резания.
По сравнению с такими материалами, как алюминий 6061 или нержавеющая сталь 303, титан не является легко обрабатываемым. Он считается труднообрабатываемым материалом. Обработка титана обычно требует:
Более низких скоростей резания: для контроля тепловыделения.
Постоянной нагрузки на стружку: для предотвращения наклёпа.
Агрессивного потока СОЖ: для управления температурными напряжениями.
Этот более низкий показатель обрабатываемости является причиной того, что стоимость деталей из титана, обработанных на станках с ЧПУ, выше, чем стоимость деталей из других металлов. Однако преимущества в производительности конечного применения почти всегда оправдывают инвестиции.
Учитывая сложность обработки этого сплава, многие OEM-производители из Северной Америки и Европы обращаются к специализированным поставщикам для обработки титана на станках с ЧПУ в Китае. Это не только экономия средств; это доступ к концентрированному опыту и современному оборудованию.
Поиск деталей из титана, обработанных на станках с ЧПУ, в Китае, при сотрудничестве с квалифицированным партнером, таким как Falcon CNC Swiss, дает явные преимущества:
Концентрированный опыт: Производственные центры, такие как Гуандун (Дунгуань, Шэньчжэнь), насыщены инженерами-технологами, имеющими опыт выполнения тысяч заказов по титану.

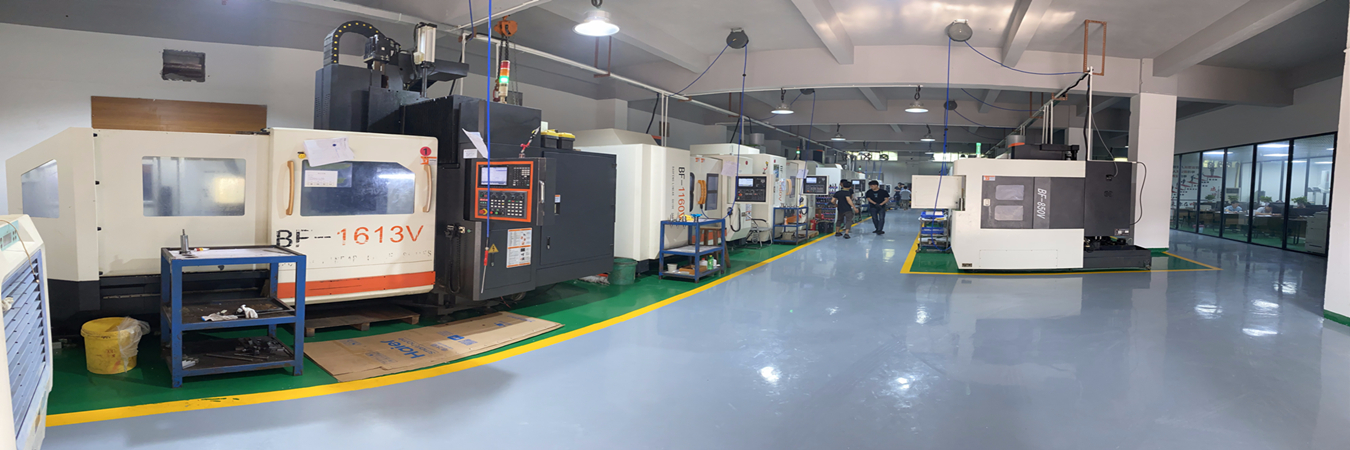

Современное оборудование: Поставщики высшего уровня инвестируют в 5-осевые фрезерные станки и токарные автоматы продольного точения, специально предназначенные для обеспечения жесткости и точности, необходимых для титана.
Вертикальная интеграция: Наличие термической обработки, финишной обработки поверхности (такой как пассивация и анодирование) и контроля качества на месте сокращает время выполнения заказов и обеспечивает контроль качества.
Когда вы ищете производителя деталей из титана, обработанных на станках с ЧПУ, вы ищете не просто цех со станком с ЧПУ. Вы ищете партнера с документированным процессом управления теплом, деформацией и износом инструмента. Как отмечается в отраслевых руководствах по поиску поставщиков, лучшие поставщики предоставляют обратную связь по проектированию с учетом технологичности (DFM) в течение 24 часов и предоставляют полную сертификацию материалов.
Наша услуга по индивидуальной обработке титана построена на инженерных принципах, изложенных выше. Мы не просто режем металл, но и разрабатываем решения для самых сложных задач.

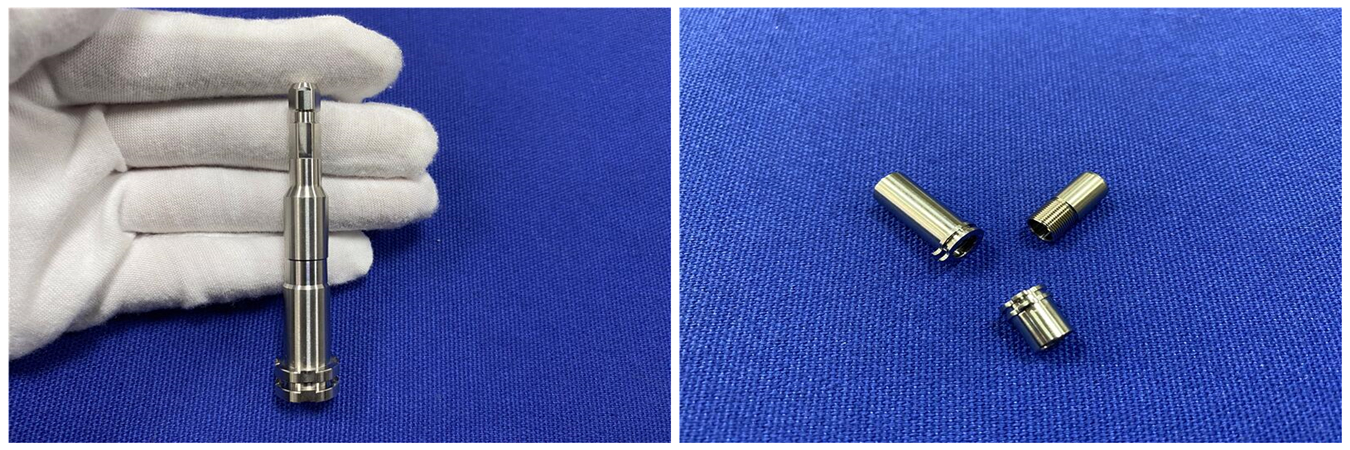

Обработка на токарных автоматах продольного точения (швейцарского типа): Идеально подходит для деталей из титана малого диаметра, длинных и сложных, таких как костные винты, зубные имплантаты и миниатюрные авиационные штифты. Поддержка направляющей втулки сводит к минимуму прогиб, вызванный упругостью титана (низкий модуль упругости).

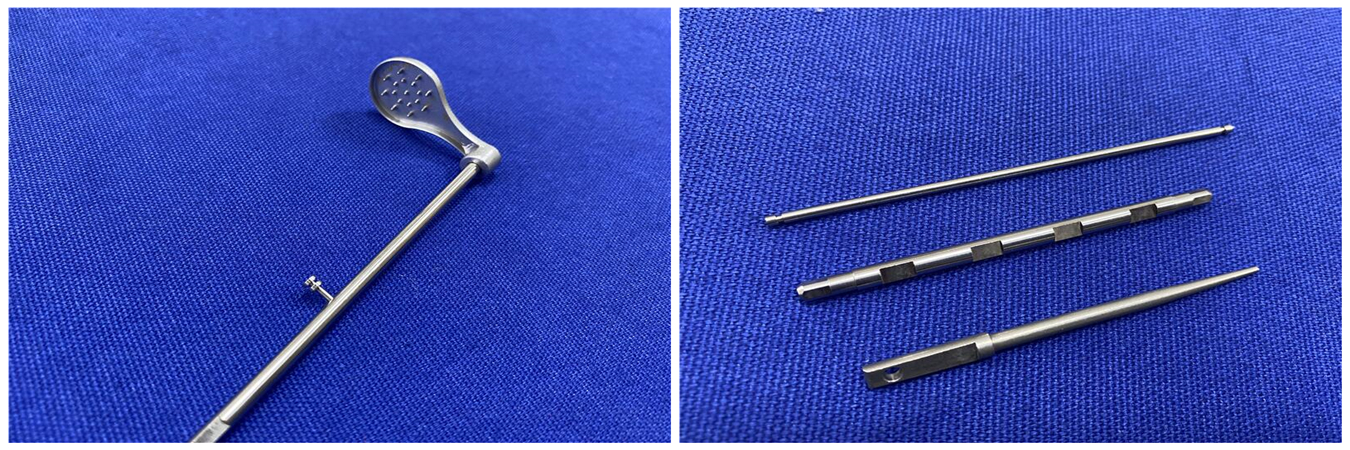

Многоосевое фрезерование и точение: Для сложных геометрий, таких как компоненты хирургических инструментов и корпуса авиационного оборудования.
Проволочная электроэрозионная обработка (Wire EDM): Для элементов, требующих жестких допусков и беззаусенцевой поверхностной обработки.
Медицинские: Ортопедические винты, спинальные имплантаты, хирургические сверла.
Авиакосмические: Крепеж, конструкционные кронштейны, корпуса для экранирования радиочастот.
Промышленные: Фитинги для жидкостей под высоким давлением, компоненты теплообменников.
Более 20 лет опыта: Мы оптимизировали траектории инструмента и параметры специально для титана Grade 2, Grade 5 и Grade 23.
Тщательный контроль качества: Мы предоставляем 100% контроль размеров, сертификаты на материалы и прослеживаемость процесса.
Сотрудничество в области DFM: Наши инженеры проверяют вашу модель, чтобы убедиться, что деталь оптимизирована для производства, предлагая корректировки, которые могут снизить износ инструмента и общую стоимость.
Обработка титана — это дисциплина точности и контроля. Понимая его склонность улавливать тепло и наклёпываться, инженеры могут проектировать детали, которые используют его невероятную прочность, избегая производственных ловушек.
Нужен ли вам единичный прототип или серийное производство деталей из титана, обработанных на станках с ЧПУ, успех заключается в партнерстве с производителем, который относится к титану с должным уважением. В Falcon CNC Swiss наш инженерно-ориентированный подход гарантирует, что ваши наиболее критически важные компоненты будут изготовлены в соответствии с самыми высокими стандартами точности и целостности.
Готовы обсудить ваш следующий проект? Свяжитесь с нашей инженерной командой для проверки DFM и получения конкурентоспособной цены на ваши титановые компоненты.
