Немногие инженеры задумываются о винтах, пока те не выходят из строя. Но в приложениях, требующих высокой прочности, малого веса и коррозионной стойкости, титановый винт для станков имеет критическое значение. От сборки авиационных конструкций до фиксации костных фрагментов в ортопедической хирургии — эти маленькие детали выполняют огромную работу.
Но почему винты из титана? Подходит ли титан для винтов? И как изготавливаются такие прецизионные компоненты? Наши инженеры в Falcon CNC Swiss уже более двух десятилетий производят изделия из титана: винты для станков по индивидуальному заказу для самых требовательных отраслей планеты. Руководство ниже даёт вам необходимые технические ответы — от медицинских устройств до закупок для аэрокосмической отрасли.
Титановый винт — это резьбовой крепёж, изготовленный из титана или его сплавов (чаще всего для винтов для станков используется сплав Grade 5 Ti-6Al-4V, а для других областей применения титана — Grade 2 или коммерчески чистый). Это далеко не обычный крепёжный винт; он обладает уникальными свойствами. Легче стали (примерно на 40%), полностью немагнитен, обладает высокой коррозионной стойкостью и биосовместимостью. Титановые винты — это скорее инженерные компоненты, чем просто крепёж.
В правильных областях применения титан превосходен. Его высокое соотношение прочности к низкому весу делает его пригодным для авиакосмической и высокопроизводительной автомобильной промышленности, где лёгкость имеет первостепенное значение. Для медицинских применений его биосовместимость означает, что организм легко его принимает; вы найдёте его в самых разных изделиях — от костных винтов до спинальной фиксации и имплантатов для реконструкции ACL. Его коррозионная стойкость — особенно к солёной воде — и устойчивость к химикатам делают его желательным для морского и химического оборудования.
При рассмотрении титана для винтов для станков инженер отметит:
Стоимость. Титан стоит в несколько раз дороже любого стандартного металла, такого как нержавеющая сталь или латунь, что делает титановые винты для станков более дорогими.
Склонность к задирам (свариванию) при затяжке. Сюда входит прилипание винта к губкам гаечного ключа.
Сложность обработки. Как описано выше; для этого требуются специализированные цеха по обработке титана.
Цены на титановые винты медицинского класса, используемые в таких процедурах, как реконструкция ACL, могут сильно варьироваться: примерный диапазон для одного винта может составлять 3–12 долларов США за базовые компоненты, такие как интерференционный винт или анкерный фиксатор; более крупные стерильные наборы будут стоить дороже. Стоимость складывается из требований к сырому титану (очень прочный сплав), прецизионной обработке, стерилизации и тщательному контролю качества, необходимому для имплантатов.
Изготовление крошечного винта для станков (часто используемого в электронике) — одна из самых сложных задач в любом механическом цехе. Цеха по обработке титана должны тщательно балансировать параметры резания, чтобы справиться с капризными свойствами титанового сплава: низкой теплопроводностью и быстрым износом инструмента из-за химического взаимодействия. Без преувеличения: цеха, производящие винты для станков из титана, должны обладать этими знаниями и опытом. Узнайте больше о нашем опыте в возможностях цеха по обработке титана→
Для очень маленьких титановых винтов для станков, распространённых в медицине и электронике, швейцарские токарные станки с ЧПУ являются лучшим решением, как видно из всех документов выше. Как подробно обсуждалось, обработка очень маленьких резьб становится настоящей наукой, и такие услуги, как ультрапрецизионная обработка винтов на станках швейцарского типа от Swissturn USA, обеспечивают это.
Положение направляющей втулки; что наиболее важно, поддерживает деталь как можно ближе к зоне резания материала, что сводит к минимуму прогиб при обработке длинных заготовок малого диаметра под винты.
Удаление стружки; охлаждающая жидкость под высоким давлением absolutely критически важна для удаления стружки и контроля температуры в зоне резания. Это crucial при обработке титана.
Прецизионное нарезание резьбы; возможности одноточечного или другого нарезания резьбы для фрезерования резьбы после точения, для получения резьбонарезных или накатных профилей. Даже если вы фрезеруете, а не накатываете или формуете резьбу, цех должен точно соблюдать ключевые параметры; так же, как и при точении.
При изучении исследований, оптимизирующих процесс, в частности, вы видите много внимания к основным параметрам; например, в работе Koller (2019) Custom Titanium Machine Screws. (Обратите внимание на выбор инструмента, скорость инструмента, стратегию и глубину нарезания резьбы; существуют специальные винты для конкретного применения, и очень малый допуск на ошибку.):
Возможно, потребуется использовать острый микрозернистый твердосплавный инструмент с покрытием, таким как TiAlN (нитрид титана и алюминия), которое противостоит химической адгезии и износу по передней поверхности; слегка оптимизированная геометрия.
Несмотря на практически более низкие скорости резания, старайтесь поддерживать агрессивную подачу на зуб, так как значительная деформация инструмента может привести к наклёпу.
Учитывайте, что ваше «дно отверстия» должно быть сформировано правильно, тщательно контролироваться и слегка коническим по диаметру, чтобы компенсировать пружинение материала при нарезании резьбы.
Довольно распространено:
Для крошечных глубоких резьб часто лучше использовать высокоскоростную стратегию фрезерования резьбы с фрезами «с пропущенным зубом», сохраняя глубину резания небольшой и прерывистой, а не непрерывной. Другой способ — использовать спиральный метчик или резьбовую фрезу со слегка оптимизированной геометрией, что не только снижает усилия резания, но и помогает избежать поломки или разрушения инструмента. Это на крошечном винтовом адаптере при 2000 об/мин. Узнайте больше о нашем опыте в области станков с ЧПУ швейцарского типа. →
Как и в случае со многими прецизионными компонентами, самый высокий стандарт для титановых винтов для станков — в медицинской сфере. Обычно из сплава Grade 23 ELI (с особо низким содержанием примесей), эти титановые винты для станков обычно используются для:

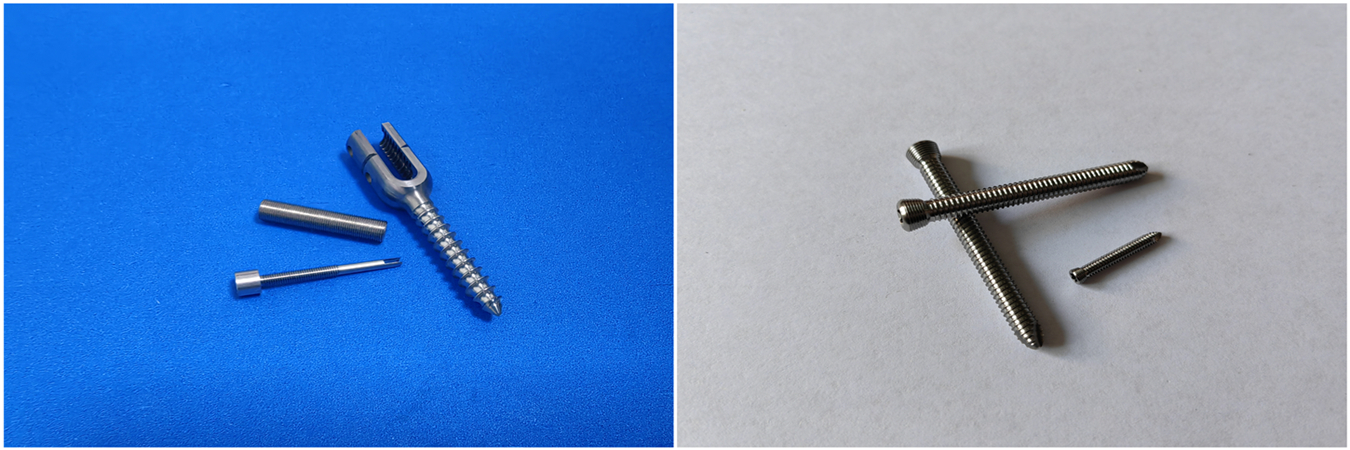

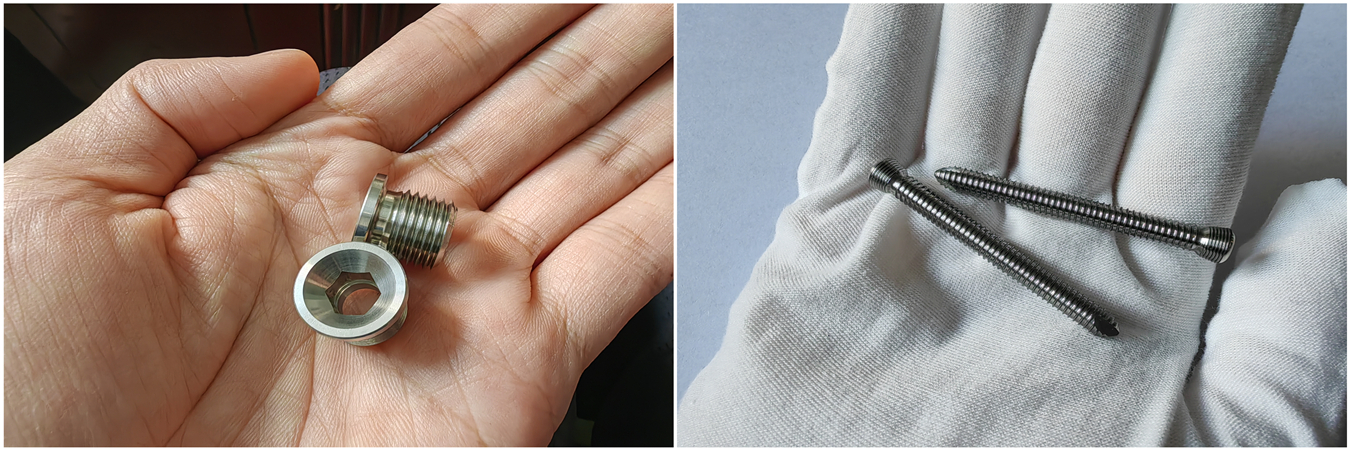

Ортопедические костные винты: Для фиксации переломов, спинального сращения и реконструктивной хирургии. Они должны быть обработаны с точными допусками и часто имеют стерильную поверхность.
Черепно-челюстно-лицевые (ЧЧЛ) имплантаты: Крошечные винты (диаметром до 1,2 мм), используемые для фиксации костных пластин при восстановлении лица.
Компоненты зубных имплантатов: Точные абатментные винты для имплантатов. Винт должен обеспечивать точную посадку и высокую усталостную прочность.
Спортивные медицинские имплантаты: Интерференционные винты для реконструкции ACL/PCL коленных связок. Требуется точная геометрия резьбы для трансплантатов.
В авиакосмической отрасли каждый грамм, сэкономленный на крепеже, означает повышение топливной эффективности. Там, где это возможно, конструкторы авиакосмической техники предпочитают крепёж для планеров из высокопрочного титанового сплава. Они могут включать:
Конструкционный крепёж: Используется для соединения компонентов, обшивки и отделки.
Компоненты двигателей: Крепёж деталей, расположенных в зонах с менее экстремальными температурами.
Требования по немагнитности: Идеально для чувствительного сенсорного или электронного оборудования в авиакосмической отрасли.
Выбор правильного партнёра для изготовления ваших титановых винтов для станков — важное решение. Вам нужно больше, чем просто механический цех; вам нужен инженерный партнёр.
Доказанный опыт: Если это для авиакосмической отрасли, ищите цех по обработке титана, который ранее работал с авиакосмическими клиентами — опыт более 20 лет был бы хорош.

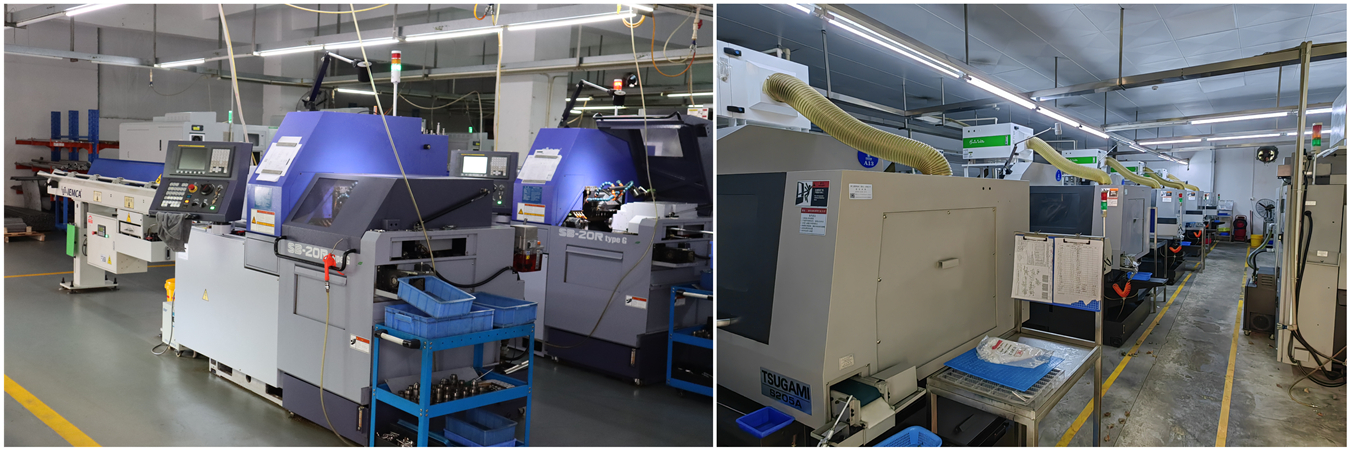

Передовое оборудование: На сайте должно быть указано, что у них есть высокожёсткие токарные станки с ЧПУ (Citizen, Star, Tsugami швейцарского типа для мелких работ). Предпочтительны системы охлаждения высокого давления для смыва стружки со стенок.
Валидация процессов: Для медицины ищите строгую валидацию процессов (IQ, OQ, PQ) и запрашивайте сертифицированные отчёты об испытаниях материалов (CMRR).
Инженерная поддержка (DFM): Ведущий производитель прецизионных титановых винтов для станков предоставит полезные отзывы по проектированию для производства вашей детали.
Системы качества: Сертификация по ISO 13485 (медицина), ISO 9100 (авиакосмос) и другим стандартам обязательна для критически важных применений.
Всё это можно найти в Falcon CNC Swiss. Наш завод использует закрытые системы для сложных работ малого диаметра. Мы также предоставим неформальный обзор по DFM и будем осуществлять контроль качества на каждом этапе изготовления вашего титанового винта для станков по индивидуальному заказу.
Титановый винт для станков — это удивительная конструкция, которая позволяет
