В мире аэрокосмической отрасли, медицинских технологий и бытовой электроники, где ставки высоки, погрешность недопустима. Деталь, отклоняющаяся на несколько микрон, может привести к катастрофическому отказу, опасной для жизни неисправности устройства или просто неработающему потребительскому продукту. Для инженеров и специалистов по закупкам, которым поручено приобретать эти критически важные компоненты, понимание производственного процесса так же важно, как и сама конструкция.
Хотя существует множество процессов обработки, одна технология неизменно выделяется при производстве сложных миниатюрных компонентов с непревзойденной точностью: токарный станок швейцарского типа. Но что именно делает этот конкретный метод обработки на токарных станках с ЧПУ швейцарского типа золотым стандартом?
В этом глубоком погружении мы выйдем за рамки маркетинговых лозунгов и исследуем фундаментальные инженерные принципы токарных станков швейцарского типа. Мы разберем механику, позволяющую им поддерживать экстремальную точность, приведем конкретные примеры из ключевых отраслей и объясним, почему наши услуги по обработке на токарных станках с ЧПУ швейцарского типа созданы для успеха там, где другие терпят неудачу.
Чтобы оценить токарный станок швейцарского типа, мы должны сначала понять основное ограничение обычного токарного станка. На стандартном токарном станке с ЧПУ заготовка удерживается с одного конца патроном и поддерживается только сама собой, в то время как режущий инструмент обрабатывает противоположный конец. Когда инструмент прилагает усилие, особенно на длинные тонкие детали, неподдерживаемая часть заготовки может изгибаться или прогибаться.
Этот прогиб является злейшим врагом точности. Он вызывает:
Непостоянные диаметры: Деталь изгибается от инструмента, что приводит к неидеально круглой детали (овальность) и размерным неточностям.
Вибрация инструмента: Изменяющееся давление приводит к вибрации, которая оставляет плохое качество поверхности и может преждевременно изнашивать или ломать режущий инструмент.
Геометрические ошибки: Такие характеристики, как истинное положение и соосность, практически невозможно выдержать на больших неподдерживаемых длинах.
Здесь в игру вступает революционная конструкция токарного станка швейцарского типа.
Единственный самый важный компонент, который определяет токарный станок швейцарского типа и обеспечивает его превосходную производительность, — это направляющая втулка. Это не просто незначительная модификация конструкции; это фундаментальный сдвиг парадигмы в том, как управляется заготовка.
Как это работает:
Прутковый материал подается через прецизионную направляющую втулку, обычно расположенную всего в нескольких миллиметрах от точки контакта режущего инструмента с материалом.
Эта втулка действует как жесткая опорная стенка, полностью устраняя прогиб заготовки в зоне резания.
Когда инструмент обрабатывает деталь, материал подается из втулки, всегда оставаясь поддерживаемым непосредственно за резом.
Инженерное преимущество:
Устранение прогиба: Благодаря поддержке заготовки в точке резания проблемы изгиба, вибрации и размерной неточности практически устранены.
Превосходные соотношения длины к диаметру: Этот метод чрезвычайно эффективен для деталей с высоким соотношением L:D (например, 10:1 или больше) — область, в которой обычные токарные станки испытывают огромные трудности.
Одновременная сложная обработка: Токарные станки швейцарского типа — это не простые токарные центры. Это многофункциональные токарные центры с приводным инструментом и дополнительными шпинделями, позволяющие выполнять сложные операции токарной обработки швейцарского типа за одну установку.
Давайте рассмотрим конкретные подсистемы современного токарного станка с ЧПУ швейцарского типа, которые способствуют его легендарной точности.
В отличие от обычного токарного станка, где инструмент движется, а заготовка вращается в фиксированном положении, токарный станок швейцарского типа имеет скользящую переднюю бабку. Передняя бабка перемещает прутковый материал внутрь и из направляющей втулки по оси Z. Эта конструкция имеет решающее значение для поддержания постоянного минимального расстояния между втулкой и инструментом, что является основой стабильности.

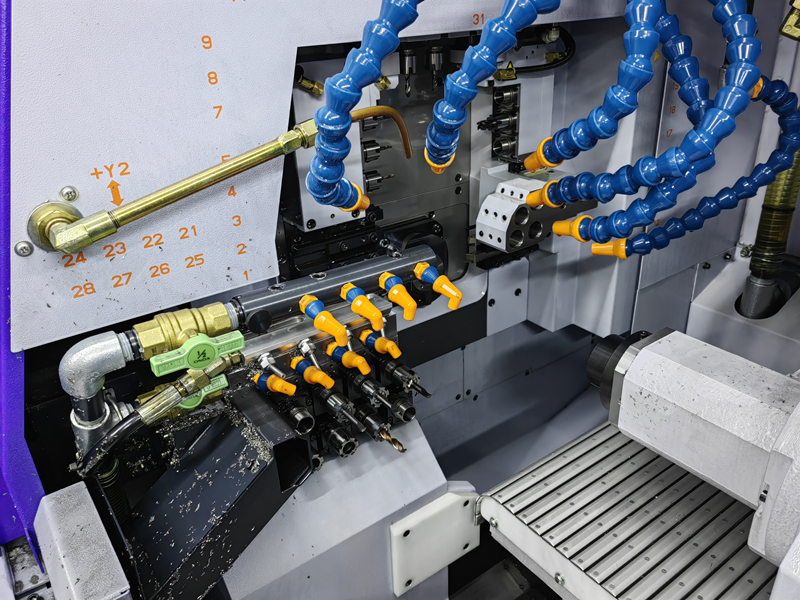

Современная обработка на токарных станках с ЧПУ швейцарского типа не ограничивается точением. Станки оснащены моторизованными вращающимися инструментами (приводной инструмент) на основной инструментальной платформе. В сочетании с осью C (управляемая ось вращения) на основном шпинделе это позволяет выполнять фрезерование, сверление, поперечное нарезание резьбы и шлицевые операции — все без снятия детали со станка. Эта философия «все за один раз» критически важна для точности, поскольку позволяет избежать накопленных ошибок при многократных установках.
Задний рабочий шпиндель может забрать деталь с основного шпинделя после завершения основных операций. Это позволяет станку завершить обработку задней стороны детали — сверление, нарезание резьбы, фрезерование — в том же цикле. Опять же, это исключает вторую, менее точную установку и гарантирует, что элементы на обоих концах детали будут идеально соосными и расположенными.
Теоретические преимущества токарных станков швейцарского типа напрямую преобразуются в реальную производительность в самых требовательных секторах.
Аэрокосмические компоненты работают в условиях экстремальных нагрузок, температур и вибраций. Надежность имеет первостепенное значение.
Примеры компонентов: Сопла форсунок, штифты гидравлических приводов, корпуса датчиков, крепежные элементы.
Требования к точности: Резьбы с жесткими допусками, критически важная чистота поверхности для предотвращения зарождения трещин и экзотические труднообрабатываемые материалы, такие как Инконель, Титан и Васпалой.
Как швейцарская обработка обеспечивает это: Направляющая втулка обеспечивает стабильное резание даже в этих твердых материалах, предотвращая прогиб инструмента, который мог бы нарушить допуски. Возможность обработки за одну установку гарантирует идеальное выравнивание сложных внутренних и внешних геометрий топливной форсунки.

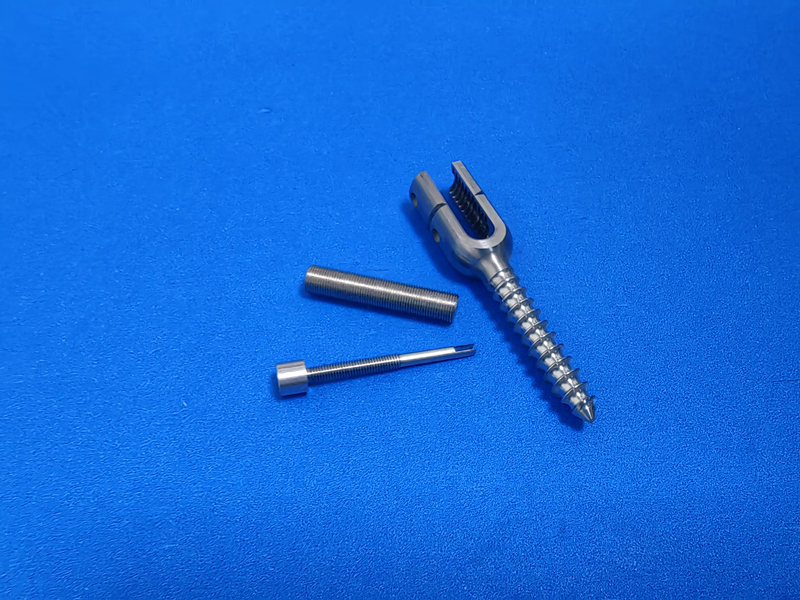

Индустрия медицинских устройств требует не только экстремальной точности, но и безупречного качества поверхности и полной биосовместимости.
Примеры компонентов: Костные винты, хирургические сверла, ортопедические штифты, абатменты для зубных имплантатов, компоненты для малоинвазивных хирургических инструментов.
Требования к точности: Зеркальная чистота поверхности для предотвращения прилипания бактерий, сложные органические геометрии и абсолютная согласованность во всех производственных партиях из тысяч деталей.
Как швейцарская обработка обеспечивает это: Эффект гашения вибрации направляющей втулки обеспечивает требуемое превосходное качество поверхности непосредственно на станке. Возможность обработки сложных элементов из биосовместимых материалов, таких как титан Ti-6Al-4V ELI и нержавеющая сталь 316LVM, за один зажим гарантирует безопасность пациента и эффективность устройства.

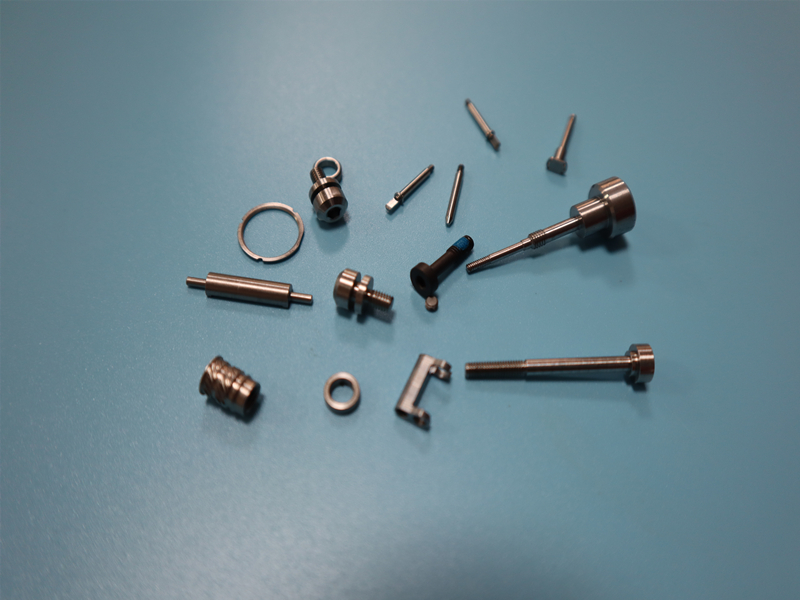

Стремление к созданию более мелких и мощных электронных устройств требует невероятно крошечных и сложных компонентов. Это основная область применения токарной обработки швейцарского типа для электроники.
Примеры компонентов: Контакты разъемов, микровинты для сборки устройств, валы для микродвигателей, феррульные соединители для оптоволокна.
Требования к точности: Часто субмиллиметровые размеры, высокая соосность и отличные свойства электропроводности.
Как швейцарская обработка обеспечивает это: Токарные станки швейцарского типа превосходны в микрообработке. Они могут производить эти крошечные, деликатные детали, обработанные на токарных станках с ЧПУ, из латуни, меди и алюминиевых сплавов с допусками, которые другие процессы не могут достичь в масштабе. Процесс за одну установку защищает эти хрупкие детали от повреждения при транспортировке между несколькими станками.
Владение токарным станком швейцарского типа не гарантирует идеальных деталей. Станок — это инструмент, и его результат является прямым отражением стоящего за ним опыта. Здесь концепция E-E-A-T (Опыт, Экспертиза, Авторитетность и Доверие) становится критически важной. Когда вы сотрудничаете с Falcon CNC Swiss, вы не просто покупаете машинное время; вы используете глубокие инженерные знания.
Наш процесс, основанный на инженерном подходе, обеспечивает ваш успех:
