Создание надежных разъемных систем выходит далеко за рамки простого соответствия количества контактов и форм-факторов. Необходимо гораздо глубже понимать взаимодействие материаловедения, микронной геометрии и точности изготовления, которые составляют основу каждого надежного интерфейса соединения. Поэтому для инженеров, которые либо выбирают прецизионные разъемы, либо проектируют прецизионные системы соединения, крайне важно понимать, как допуски разъемов повлияют на электрическую функцию, механическую долговечность и общую стоимость их сборки.

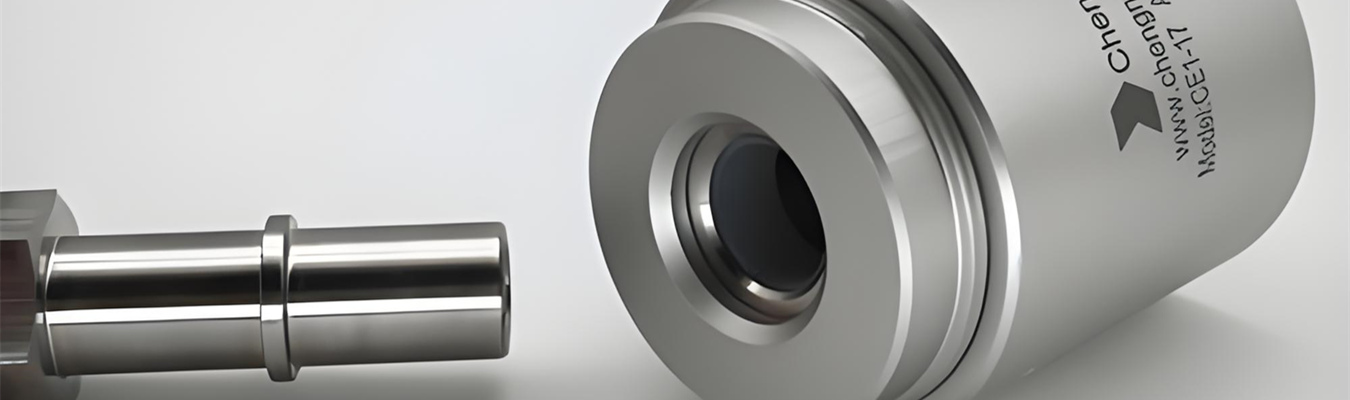

Falcon CNC Swiss производит разъемы методом токарной обработки на станках швейцарского типа для применений, где отказ недопустим (медицинские имплантаты, автомобильные сенсорные системы, высокоскоростные телекоммуникации и бытовая электроника). Это руководство ответит на распространенные инженерные вопросы и даст представление о том, как создавать высококачественные нестандартные прецизионные разъемы, способные выдерживать многие тысячи циклов сочленения.
Ответ на вопрос — сколько типов разъемов доступно? — зависит от используемой системы классификации. Обычно классификация электрических межсоединений производится на основе типа используемой оконцовки. Три наиболее распространенных класса оконцовок для разъема: (1) плата к плате, (2) кабель/провод к кабелю/проводу и (3) кабель/провод к плате.
При соединении печатных плат друг с другом (плата к плате) разъемы соединяют платы напрямую, без использования каких-либо кабелей. Такие разъемы обычно используются в конструкциях небольших систем и могут быть сконфигурированы множеством различных способов для обеспечения желаемой компоновки (т.е. параллельное расположение, вертикальное расположение и мезонинное расположение). Разъемы типа «плата к плате» можно найти в высокоплотных телекоммуникационных устройствах, смартфонах и носимых гаджетах.
При использовании разъемов для соединения нескольких проводников или проводов вместе (т.е. кабель/провод к кабелю/проводу) для выполнения этих соединений можно использовать множество различных методов. Например, при соединении отдельных проводов одним из наиболее распространенных методов является обжим, тогда как при соединении нескольких проводников в одном кабеле обычно используется IDC (изоляция, смещающая контакт). IDC использует острый контактный элемент для прорезания изоляции кабеля, обеспечивая газонепроницаемое металлическое соединение.
Разъемы, монтируемые на плату (кабель/провод к плате), имеют один конец, соединяющий розетку с печатной платой, а другой конец — с оконцевателем кабеля или провода. Многие из таких типов разъемов также используют IDC после высокообъемной сборки.
Разъемы также можно классифицировать по другим факторам, таким как тип сочленения (например, резьбовой/байонетный, фрикционный/толкаемый/вытягиваемый, с защелкой), тип покрытия контактов (например, золото/олово, серебро/палладий-кобальт) и область применения на рынке (например, автомобильная, медицинская, промышленная, радиочастотная/микроволновая). Тщательное понимание классификаций разъемов дает инженерным группам понимание, позволяющее им выбирать подходящие прецизионные соединительные системы для своих приложений.
Наиболее упускаемая из виду переменная в надежности разъемов — это размерное отклонение. Контактный штырь, отклоняющийся от номинала на 0,01 мм, все еще может быть собран, но это может увеличить контактное сопротивление на 20–30 %, выделять нежелательное тепло и в конечном итоге вызывать периодическую потерю сигнала при вибрации.
Допуски прецизионной механической обработки определяют допустимые верхние и нижние пределы отклонения для каждой критической характеристики. Отраслевые источники указывают ±0,005 дюйма (0,127 мм) в качестве стандартного ориентира для общей прецизионной обработки, в то время как для высокоточной работы с критическими характеристиками достигается точность ±0,0005 дюйма (12,7 микрона). В Falcon наша токарная обработка швейцарского типа обычно достигает допусков до ±0,0002 дюйма, обеспечивая высокоточные детали разъемов, которые поддерживают стабильные электрические и механические характеристики в производственных партиях.
Ключевые категории допусков для прецизионных компонентов разъемов:
| Тип допуска | Критически важно для | Типичный диапазон |
| Диаметральный (штифт/гнездо) | Усилие вставки/извлечения, контактное сопротивление | ±0,005 мм – ±0,02 мм |
| Концентричность | Целостность сигнала, КСВН (ВЧ-разъемы) | ≤0,01 мм TIR |
| Шаг и профиль резьбы | Надежность соединения, герметизация | ISO 6H/6G, ±0,002 мм по шагу |
| Плоскостность (поверхность соединения) | Герметизация окружающей среды, экранирование ЭМП | ≤0,005 мм |
| Расположение элемента (паз/канавка) | Поляризация, выравнивание ключа | ±0,01 мм |
Инженерная информация: Указание максимально жесткого допуска на каждый размер значительно увеличивает стоимость без обязательного улучшения функции. Каждый шаг ужесточения примерно удваивает время обработки и накладные расходы на контроль. Работайте с вашим поставщиком, чтобы определить критически важные для функции размеры, которые действительно требуют контроля на уровне микронов.

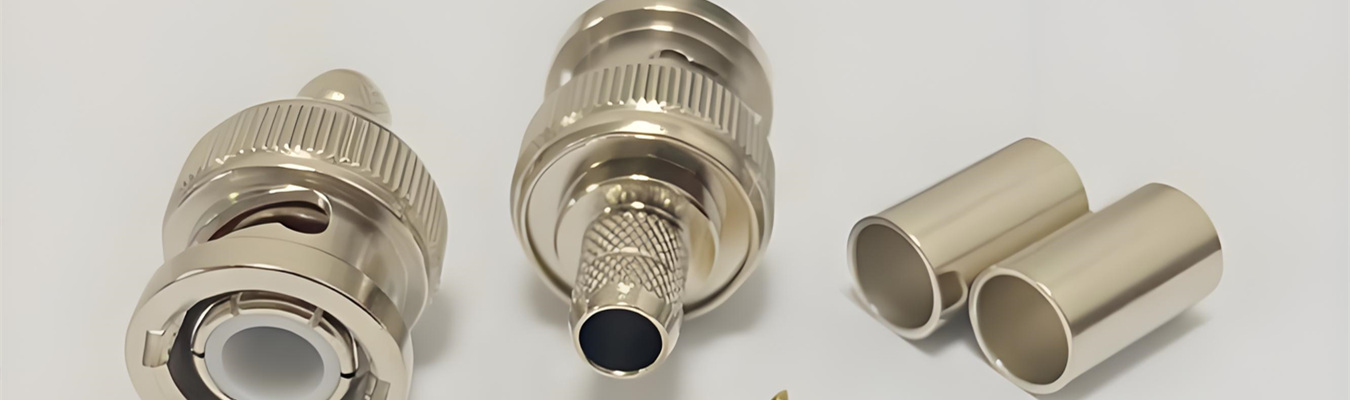

Выбор материала определяет производительность разъема больше, чем любое другое конструкторское решение. Правильный сплав обеспечивает баланс электропроводности, механической прочности, коррозионной стойкости, обрабатываемости и стоимости. Ниже приведены материалы, которые мы чаще всего обрабатываем для прецизионных токарных электрических разъемов.
Нержавеющая сталь (303, 304, 316L) обычно используется в медицинских изделиях, промышленных датчиках и автомобильных приложениях благодаря отличной коррозионной стойкости и механической прочности. Хотя она сложна в обработке из-за наклепа и проблем с удалением стружки, использование токарной обработки швейцарского типа с оптимизированными траекториями инструмента позволяет создавать конструкции токарных разъемов из нержавеющей стали с зеркальной поверхностью и беззаусенцевыми резьбовыми участками.
Латунь (C36000, C38500) остается преобладающим сплавом для изготовления коммерческих и промышленных разъемов благодаря своей свободной обрабатываемости, выдающейся электропроводности и приемлемой коррозионной стойкости, что делает ее идеальной для прецизионных деталей разъемов, используемых в электронных, сантехнических и пневматических приложениях. Кроме того, латунь очень восприимчива к гальванопокрытию, что обеспечивает отличную адгезию к золотым, никелевым, серебряным или оловянным покрытиям.
Бериллиевая бронза (C17200 или CuBe2) является превосходным медным сплавом, поскольку она сохраняет самую высокую прочность на растяжение среди всех медных сплавов, обеспечивая при этом отличную электропроводность. Компоненты из бериллиевой бронзы также способны выдерживать значительные пружинные нагрузки, сохраняя свою первоначальную форму. Поэтому такие компоненты являются идеальным выбором для гнездовых контактов, контактов ВЧ-разъемов и высокоцикловых интерфейсов соединения. Например, ВЧ-контакты, изготовленные компанией Falcon из бериллиевой бронзы, демонстрируют выдающиеся высокочастотные характеристики, так как было показано, что они имеют вносимые потери 0,008 дБ в приложениях 5G-антенн на 40 ГГц.
Покрытые проводящие поверхности выбираются в первую очередь из-за их функциональности, а не внешнего вида. Золото известно своей стойкостью к окислению, обеспечивая надежное электрическое соединение, низкое контактное сопротивление и отличную износостойкость к фреттинг-коррозии. Толщина золотого покрытия на контактах разъема колеблется от 0,1 до 5,0 мкм (4 – 200 микроциммерманов), обычно наносится выборочно в месте контакта двух соединяемых частей, чтобы минимизировать стоимость покрытия. Средняя толщина золотого покрытия, используемого в приложениях класса I, обычно составляет от 0,000050 до 0,000070 дюйма (1,27 – 1,78 мкм).
Для прецизионных, чувствительных к стоимости приложений, требующих пружинных характеристик в сочетании с усталостной прочностью, фосфористая бронза (C51000 и C52100) будет подходящей альтернативой бериллиевой бронзе. Фосфористая бронза широко используется при штамповке контактов, однако токарные детали швейцарского типа обеспечат лучшую размерную стабильность для прецизионных гнездовых контактов и клеммных штырей.
Токарные алюминиевые разъемы (6061, 7075, 2024) используются, когда легкие корпуса, задние кожухи и переходные узлы позволяют снизить общий вес системы при сохранении структурной целостности. Отличная теплопроводность алюминия также делает его исключительно подходящим для использования в разъемах высокой мощности, где необходимо рассеивание тепла при высоких температурах.
