Утечка из-за некачественной обработки единственного компонента может привести к потере рабочей жидкости; дрейфу сигнала из-за потери давления; или полной остановке всей системы.

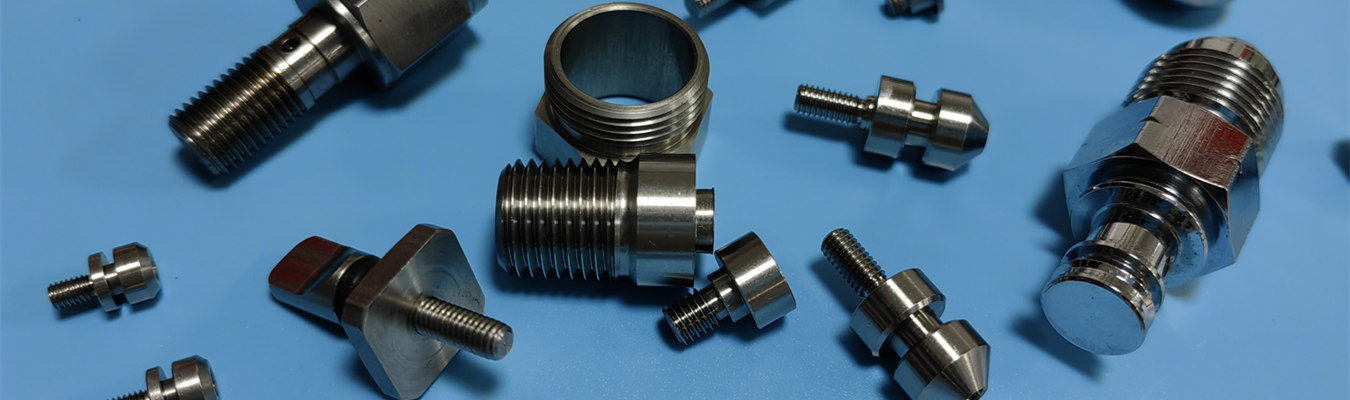

Когда речь идет о прецизионных фитингах с ЧПУ в гидравлических и пневматических системах, таких как медицинские устройства, оборудование для полупроводников и робототехника, чистое зацепление резьбы имеет решающее значение; способность уплотнений поддерживать вакуум необходима; и сборки должны выдерживать вибрацию.
Как инженеру, вам требуется не просто деталь из каталога; вам нужен опытный производитель прецизионных фитингов, который понимает, как накапливаются допуски, как ведут себя различные типы материалов и как они взаимодействуют с предполагаемыми условиями сопряжения в реальном мире.
Цель этого документа — представить информацию для выбора соединителей и допусков соединителей, соответствующего выбора материалов для прецизионных систем сопряжения; описать некоторые индивидуальные решения по резьбе; и объяснить, как цех высокоточной обработки превратит вашу CAD-модель (система автоматизированного проектирования) в функциональную, надежную деталь.
Когда речь идет о фитингах из нержавеющей стали с ЧПУ, обработанных титановых соединителях и пластиковых фитингах, изготовленных на станках с ЧПУ, можно применять одни и те же инженерные принципы.
Отправьте чертеж вашего соединителя в Falcon CNC Swiss для бесплатного анализа допусков и проверки технологичности изготовления.
или узнайте больше о наших услугах швейцарской обработки для прецизионных компонентов.
Промышленные фитинги — это компоненты, которые соединяют, адаптируют, заканчивают или уплотняют трубы, трубки, порты и шланги в механических системах. Они включают угольники, тройники, муфты, проходные фитинги и специальные портовые соединители.
Однако стандартные фитинги часто выходят из строя в трех ситуациях:
Нестандартная геометрия портов – нестандартные межцентровые расстояния, необычные размеры резьбы.
Ограниченное пространство – микрофитинги с минимальной толщиной стенки.
Экстремальные требования к производительности – высокое давление, вакуум, агрессивные среды или многократные циклы сборки.
Когда вы сталкиваетесь с любой из этих ситуаций, поставщик фитингов с ЧПУ, такой как Falcon CNC Swiss, становится незаменимым. Мы не просто нарезаем резьбу – мы проектируем всю прецизионную систему сопряжения от уплотнительной поверхности до лыски под ключ.
Прецизионная труба относится к трубкам или трубам, которые изготавливаются с гораздо более жесткими допусками по размерам, чем стандартные трубы – обычно ±0,05 мм по наружному диаметру и ±0,1 мм по толщине стенки. Но в мире прецизионных соединительных компонентов этот термин также применяется к фитингам, соединяющим прецизионные трубы. Прецизионный фитинг для трубы должен соответствовать повышенной точности трубы; в противном случае система ничего не выигрывает.
Например, прецизионный фитинг высокого давления на прецизионной гидравлической линии требует концентричности резьбы в пределах 0,01 мм TIR и чистоты уплотнительной поверхности ≤32 мкдюймов Ra. Стандартные фитинги не могут обеспечить этого.
Ответ зависит от вашей рабочей среды. Ниже приведено руководство по выбору материалов на инженерном уровне для проектов производителя прецизионных фитингов.
| Семейство материалов | Распространенные марки | Ключевые свойства | Типичные применения |
| Фитинги из нержавеющей стали с ЧПУ | 303, 304, 316, 17-4 PH | Коррозионная стойкость, высокая прочность, широкий температурный диапазон | Медицинские устройства, морское оборудование, пищевая промышленность, полупроводники |

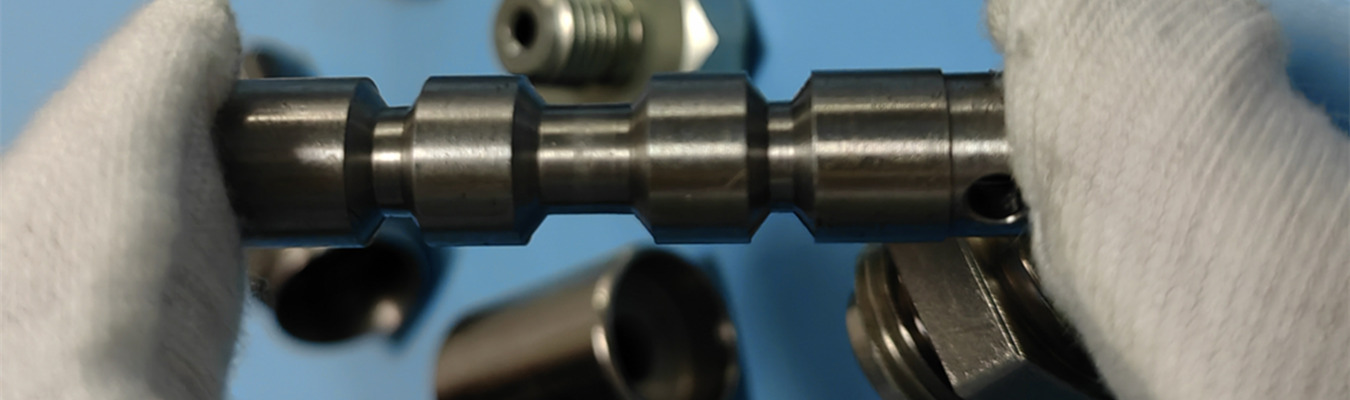

| Алюминиевые прецизионные фитинги | 6061, 7075 | Легкий вес, быстрая обработка, хорошая теплопроводность | Автомобильные прецизионные соединители, робототехника, аэрокосмическая отрасль |
| Латунные детали, обработанные на ЧПУ | C360, C464 | Отличная обрабатываемость, низкое трение, устойчивость к обесцинкованию | Пневматические линии, питьевая вода, фитинги для КИП |
| Марки легированной стали для фитингов | 4140, 4340, 8620 | Высокая прочность на растяжение, износостойкость, возможность цементации | Тяжелое оборудование, обработанные фитинги для нефти и газа, высоконагруженные соединения |
| Титановые обработанные соединители | Grade 5 (Ti-6Al-4V) | Наивысшее соотношение прочности к весу, исключительная коррозионная стойкость | Гоночная техника, аэрокосмическая отрасль, фитинги морского класса с ЧПУ |
| Прецизионные фитинги из инконеля | 625, 718 | Сохранение прочности >800C, стойкость к окислению и ползучести | Газовые турбины, скважинные инструменты, высокотемпературные клапаны |
| Пластиковые фитинги, изготовленные на ЧПУ | PEEK, PTFE, Acetal, Ultem | Химически инертны, неэлектропроводны, легкий вес | Производитель фитингов для полупроводников, дозирование химикатов, электроизоляция |
Для обработанных фитингов медицинского класса Falcon CNC Swiss может обрабатывать имплантируемые марки (316LVM) и пластики класса VI по USP с полной прослеживаемостью материала и пассивацией.
В промышленных трубопроводных и соединительных системах фитинги обычно классифицируются по функции:
Соединители (прямые фитинги) – соединяют две трубы или порта в линию. Пример: муфта, соединительная гайка, проходной соединитель.
Фитинги для изменения направления – угольники (45°, 90°), тройники, крестовины. Используются в компактных сборках.
Концевые фитинги – заглушки, пробки, торцевые уплотнения. Закрывают порт или линию.
Фитинги специального назначения – переходники (изменение резьбы), вертлюги, быстросъемные соединения, фитинги с нестандартной резьбой для нестандартных портов.
В рамках этих четырех типов прецизионные системы сопряжения часто требуют модификаций: измененной длины резьбы, специальных уплотнительных поясков или интегрированных канавок под уплотнительное кольцо. Именно здесь услуги по изготовлению нестандартных фитингов с ЧПУ добавляют ценность.
Допуски соединителей напрямую влияют на уплотнение, момент затяжки и долгосрочную надежность. Небольшая ошибка в среднем диаметре или концентричности умножается во всей системе сопряжения.
Рекомендуемые классы допусков для прецизионных соединительных компонентов
| Пример применения | Критическая характеристика | Типичный допуск | Метод контроля |
| Обычный промышленный фитинг | Средний диаметр резьбы | ±0,03 мм | Калибр проходной/непроходной |
| Прецизионный фитинг высокого давления (5000+ psi) | Концентричность посадочного конуса | ≤0,01 мм TIR | КММ или пневматический калибр |
| Соединитель для медицинских устройств (жидкость или газ) | Глубина канавки под уплотнительное кольцо | ±0,005 мм | Оптический компаратор |
| Вакуумно-плотный фитинг с ЧПУ (10⁶ торр) | Плоскостность и чистота уплотнительной поверхности | 0,002 мм / 16 мкдюймов Ra | Профилометр, лазер |
| Микрофитинг (наружный диаметр < 3 мм) | Общая длина и начало резьбы | ±0,003 мм | Система технического зрения |
Falcon CNC Swiss регулярно выдерживает ±0,005 мм (5 микрон) на критических характеристиках, с внутренним SPC и финальными протоколами контроля. Это то, что отличает цех высокоточной обработки от обычной мастерской.
Стандартные фитинги работают, когда геометрия порта, тип резьбы и метод уплотнения являются общепринятыми.
Но когда вам нужно:
Нестандартный размер, отсутствующий в каталоге
