Переход на электромобили требует не просто высокоемких аккумуляторов и эффективных двигателей. Каждый электрический путь – от зарядного порта до системы управления батареей и, наконец, до приводного блока – полагается на компоненты EV-разъемов, которые должны выдерживать высокие токи, противостоять вибрации, коррозии и поддерживать стабильную проводимость на протяжении тысяч циклов. Как инженер, вы знаете, что вышедший из строя контактный штифт или неправильно уплотненный корпус могут привести к образованию дуги, тепловому разгону или периодической потере сигнала.
В Falcon CNC Swiss мы изготавливаем детали разъемов для электромобилей с использованием швейцарской токарной обработки, достигая допусков до ± 0.005 мм. Независимо от того, нужны ли вам корпуса разъемов для высокого напряжения, контакты клемм аккумуляторов или токопроводящие корпуса разъемов для платформ электромобилей следующего поколения, наша инженерная группа работает напрямую с вами, чтобы оптимизировать геометрию, выбор материала и покрытия для обеспечения надежности в реальных условиях.
Данное руководство отвечает на распространенные технические вопросы – от измерения штифтов до выбора материалов – и показывает, как прецизионная обработка решает самые сложные задачи в силовых разъемах электромобилей.

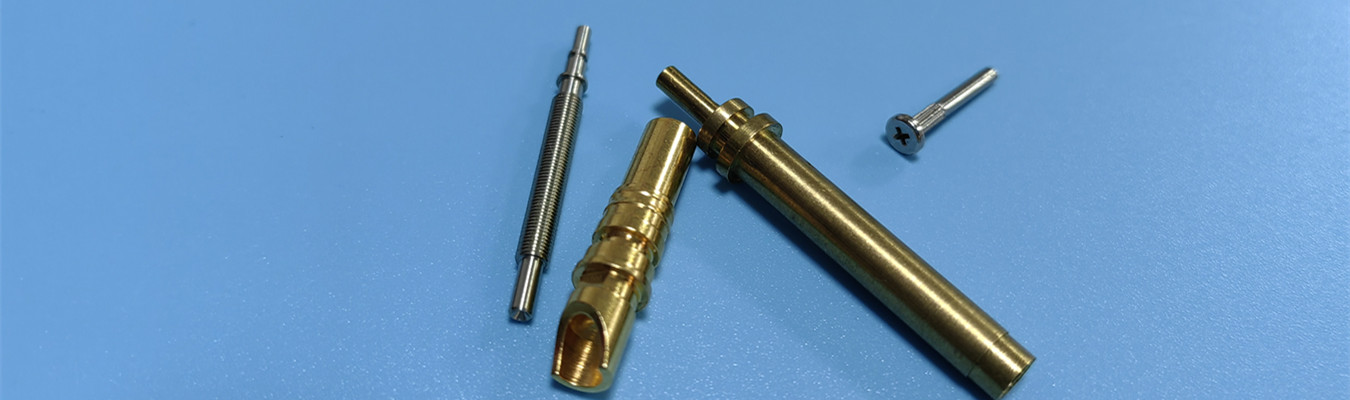

Понимание анатомии электрического разъема необходимо для спецификации или проектирования компонентов вилки электромобиля. В то время как универсальные разъемы имеют схожие базовые элементы, EV-разъемы предъявляют особые требования к высокому напряжению, большим токам и герметизации от окружающей среды.
Ниже приведен разбор основных частей EV-разъема и их функций:
| Компонент | Функция в приложениях для EV | Типичные материалы |
|---|---|---|
| Контактные штифты (мужские) | Передача тока от зарядного кабеля к входному разъему автомобиля или между модулями батареи | Медные сплавы (C18150, C17200), золотое или серебряное покрытие |
| Гнездовые контакты (женские) | Прием штифтов с пружинным усилием для обеспечения низкоомного соединения | Бериллиевая бронза, фосфористая бронза |
| Корпус разъема | Изоляция, выравнивание контактов, обеспечение механической поддержки | Высокотемпературные термопласты (PA66, PBT) |
| Уплотнительные кольца / прокладки | Предотвращение попадания влаги и пыли (IP67/IP69K) | Силикон, резина FKM |
| Фиксирующий механизм | Обеспечение надежности соединения при вибрации и случайном отключении | Нержавеющая сталь, PPS |
| Клеммные наконечники / шины | Распределение большого тока внутри аккумуляторных блоков или к инверторам | Медь или алюминий, луженые |
| Экранирование / оболочки | Блокировка электромагнитных и радиочастотных помех для сигнальных контактов | Цинковое литье под давлением, сталь с никелевым покрытием |
Для корпусов сильноточных разъемов мы используем токопроводящие сплавы и прецизионную токарную обработку с ЧПУ для создания надежного электромагнитного экранирования, которое также рассеивает тепло. Наши уплотнительные кольца для разъемов спроектированы для идеального сопряжения с канавками корпусов, обеспечивая необходимое сжатие для долговременной герметизации без превышения пределов материала. Изучите наше производство прецизионных контактов для EV-разъемов.
Большинство людей, слыша "EV-разъем", представляют зарядную вилку CCS или NACS. Однако внутри автомобиля EV-разъемом является любой электромеханический интерфейс, соединяющий два токопроводящих пути. Это включает:
Аппаратное обеспечение зарядного порта – Входной узел за крышкой зарядного гнезда.
Контуры блокировки высокого напряжения (HVIL) – Маленькие штифты, которые определяют, полностью ли вставлен высоковольтный разъем.
Разъемы аккумуляторного блока – Соединение модулей, элементов с шинами и сервисных разъединителей.
Фазные разъемы двигателя – Передача переменного тока от инвертора к обмоткам двигателя.
Вспомогательные разъемы – Для насосов охлаждающей жидкости, систем отопления, вентиляции и кондиционирования и 12-вольтовых систем.
Инженеры часто специфицируют автомобильные клеммы разъемов, соответствующие стандартам LV 214 или USCAR-2 по механической и электрической стойкости. В Falcon CNC Swiss мы производим клеммы с заданным нормальным усилием контакта, контролируемыми усилиями вставки/извлечения и финишной обработкой поверхности, которая минимизирует фреттинг-коррозию. Узнайте больше о нашей услуге прецизионной обработки для автомобильной промышленности и EV.
Мы также изготавливаем герметичные детали разъемов с использованием прецизионно обработанных канавок для O-колец или плоских прокладок. В сочетании с нашим собственным гальваническим покрытием (серебро, золото, олово или никель) эти компоненты обеспечивают устойчивость к солевому туману, превышающую 96 часов.
Контактные штифты – это токопроводящие элементы, которые непосредственно передают ток и сигналы. В силовых разъемах электромобилей контактные штифты должны выдерживать от 50 А до 500 А, поддерживая повышение температуры ниже 30 °C согласно SAE J1772.
Вот основные типы контактов клемм аккумулятора и контактов клемм батареи EV, которые мы производим:
Эти маленькие, но критически важные штифты соединяют отдельные цилиндрические или призматические элементы с шинами или гибкими печатными платами. Мы производим контактные точки элементов аккумулятора с контролируемой копланарностью и низким электрическим сопротивлением ( 0,5 Ом). Используя высокопроводящие контакты для аккумуляторов из меди C11000 или C15100, мы достигаем проводимости до 100% IACS.
Для литий-ионных блоков контактные штифты для литиевых аккумуляторов требуют стабильной финишной обработки поверхности, устойчивой к гальванической коррозии с алюминиевыми выводами. Наше стандартное решение: никелевый подслой + селективное серебряное или золотое покрытие на контактной площадке, при этом остальные зоны остаются без покрытия или лужатся для обеспечения пайки.

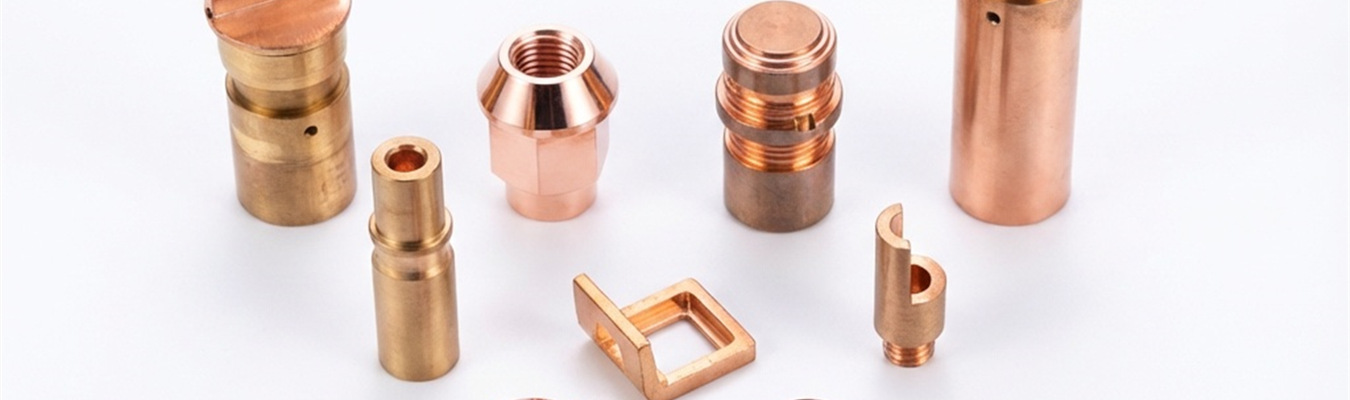

Штифты для аккумуляторных шин используются для соединения шин с дорожками печатных плат или жгутами проводов. Мы обрабатываем их из C18200 (хромистая медь) или C17510 (бериллиевая бронза) для обеспечения высокой прочности и проводимости. Доступны версии с резьбой или запрессовкой.
Для низковольтных сигнальных контактов (например, датчики температуры BMS) контакты аккумуляторов с золотым покрытием обеспечивают бескислородные соединения. Толщина нашего золотого покрытия составляет от 0,5 мкм до 2,5 мкм, используется твердое золото (с кобальтовым сплавом) для износостойкости до 500 циклов соединения.
Пружинные контакты для аккумуляторов используют прецизионно обработанный плунжер, корпус и пружину. Мы производим изготовленные на заказ пружинные контакты для аккумуляторов с низким сопротивлением постоянному току ( 20 мОм) и длиной хода от 0,5 мм до 5 мм, идеально подходящие для зарядных док-станций или сервисных разъемов.
Для применений под капотом или при быстрой зарядке высокотемпературные контакты для аккумуляторов должны работать при 150 °C–200 °C без релаксации или окисления. Мы используем никель-хромовые сплавы или бериллиевую бронзу, состаренную после обработки, в паре с серебряным покрытием (которое сохраняет проводимость при высоких температурах).
Частый вопрос от инженеров-конструкторов и специалистов по качеству: Как точно измерить размер контактного штифта разъема? Для прецизионных электрических контактов даже отклонение в 0,01 мм может вызвать проблемы с усилием вставки или прерывистые соединения.
Следуйте этим шагам:
Диаметр штифта (для круглых штифтов) или ширина/толщина (для плоских клемм)
Длина штифта (общая и длина зацепления)
Радиус наконечника или фаска
Размеры поднутрения или фиксирующей канавки
Толщина покрытия на контактной площадке
| Размер | Измерительный инструмент | Точность | Примечания |
|---|---|---|---|
| Наружный диаметр (0.5–5 мм) | Лазерный микрометр или цифровой микрометр | ±0.001 мм | Бесконтактный метод исключает прогиб |
| Длина | Оптический компаратор или система CNC vision | ±0.005 мм | Лучше всего подходит для сложных профилей |
| Толщина покрытия | Рентгенофлуоресцентный анализ (XRF) | ±0.05 мкм | Неразрушающий контроль |
| Шероховатость поверхности | Профилометр (контактный или оптический) | Ra 0.1 мкм | Критически важно для контактов с золотым покрытием |
| Позиционный допуск для нескольких штифтов | КИМ или калибр | ±0.01 мм | Для корпусов разъемов | .author-profile { display: flex; max-width: 800px; margin: 0 auto; padding: 24px; background-color: #f9f9f9; border-radius: 12px; box-shadow: 0 2px 10px rgba(0, 0, 0, 0.1); gap: 24px; align-items: center; margin-top:30px; } /* 头像容器样式 */ .author-avatar-container { flex-shrink: 0; width: 120px; height: 120px; } .author-avatar { width: 100%; height: 100%; border-radius: 50%; object-fit: cover; border: 3px solid #fff; box-shadow: 0 4px 8px rgba(0, 0, 0, 0.1); } .author-info { flex: 1; } .author-name { margin: 0 0 12px 0; font-size: 24px; color: #333; font-weight: 600; } .author-bio { margin: 0; font-size: 16px; line-height: 1.6; color: #666; } .author-bio p{ font-size: 16px !important; line-height: 1.6; color: #666; } .author-bio ul li{ margin-bottom:0; } @media (max-width: 600px) { .author-profile { flex-direction: column; text-align: center; padding: 20px; } .author-avatar-container { margin-bottom: 16px; } }
