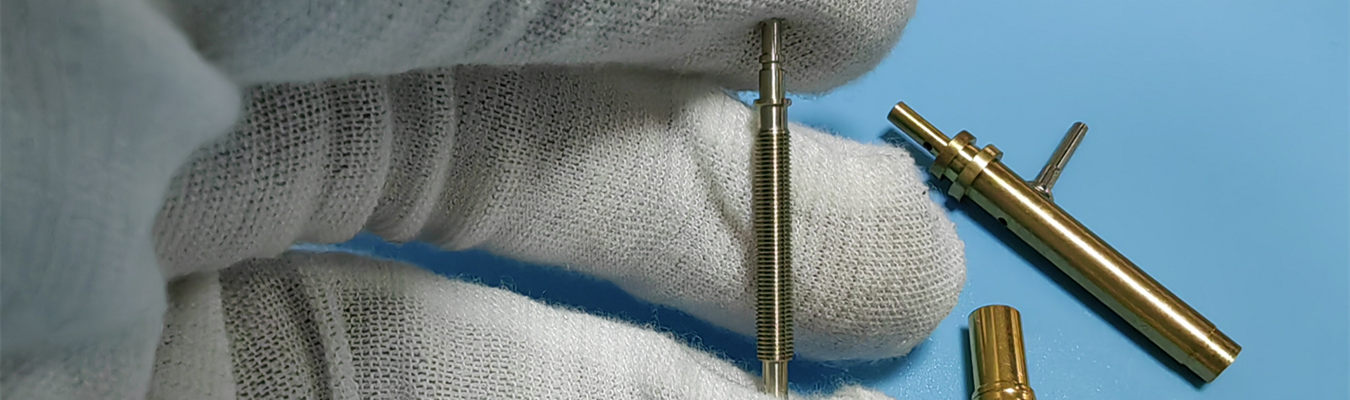

Производители прецизионных контактов полагаются на швейцарскую токарную обработку для производства контактов разъемов с допусками на уровне микрон, высокой проводимостью и повторяемым качеством. Нужны ли вам позолоченные контакты для медицинских устройств, бериллиево-бронзовые контакты для сильноточных автомобильных разъемов или контакты из нержавеющей стали для промышленных датчиков, Falcon CNC Swiss обеспечит производство от прототипа до полномасштабной серии.
Будь вы инженер-конструктор или технолог, вы понимаете, что контакт разъема — это не просто металлический штырек; это важнейшее соединение для передачи сигналов, питания или данных между печатными платами, жгутами проводов и модульными сборками. В конечном итоге, вся система (будь то автомобильный аккумуляторный модуль, монитор пациента, базовая станция 5G и т. д.) настолько надежна, насколько надежны геометрический профиль, качество поверхности и целостность материала каждого отдельного контакта.
Поэтому золотым стандартом в производстве контактов разъемов являются токарные автоматы швейцарского типа, также известные как швейцарские винторезные станки. Швейцарская токарная обработка позволяет поддерживать заготовку так близко к режущему инструменту по сравнению с обычными операциями точения на ЧПУ, что практически исключает вибрацию режущего инструмента и позволяет достигать соотношения длины к диаметру более 20:1. Falcon CNC Swiss использует более чем 12-летний опыт с собственной метрологией в сочетании с протоколами обеспечения качества ISO 9001:2015 для изготовления контактов разъемов на заказ в партиях от 100 до 500 000 штук.
Это техническое руководство даст исчерпывающий ответ на большинство инженерных вопросов, касающихся контактов разъемов, например: Что такое контакт разъема? Какие существуют типы контактов разъемов? И как правильно выбирать материалы, покрытия и производственных партнеров для ответственных применений?
Контакт разъема (или контактный штырь/гнездо) — это токопроводящий терминал (штыревой или гнездовой), предназначенный для создания разъемного электрического соединения. В большинстве применений штыревые и гнездовые контакты соединяются, образуя цепь с низким сопротивлением, которую можно разъединить для обслуживания или реконфигурации.
Ключевые характеристики включают:
Номинальный ток – от миллиампер (сигнальные контакты) до сотен ампер (силовые контакты)
Переходное сопротивление – обычно 10 мОм для позолоченных контактов
Количество циклов сочленения – от 500 до 10 000 циклов в зависимости от покрытия и конструкции пружины
Герметизация – IP67/IP69K в сочетании с корпусами
Как поставщик контактов для электрических разъемов, Falcon CNC Swiss производит контакты практически для всех семейств разъемов: круглых, прямоугольных, плата-плата, провод-плата и высоковольтных разъемов для электромобилей.
Инженеры должны выбирать правильный тип контакта, исходя из метода сборки, механических нагрузок и электрических требований.
Ниже приведен всесторонний обзор распространенных типов контактов и их применения:
| Тип контакта | Типичный материал | Способ сочленения | Основные применения |
|---|---|---|---|
| Штыревой контакт (сплошной) | Латунь, фосфористая бронза, медный сплав | Пайка или запрессовка в печатную плату | Штыревые разъемы, автомобильные разъемы |
| Гнездовой контакт | Бериллиевая бронза, нержавеющая сталь | Вилкообразный или гиперболоидный | Высоконадежные промышленные и военные применения |
| Подпружиненные контакты (пого-пины) | Стальной корпус + позолоченный плунжер | Усилие пружины, без пайки | Контакты батарей, тестовые приспособления, бытовая электроника |
| Пресс-фит контакты | Медный сплав, луженые | Упругая игольчатая форма | Производство контактов для печатных плат (без пайки) |

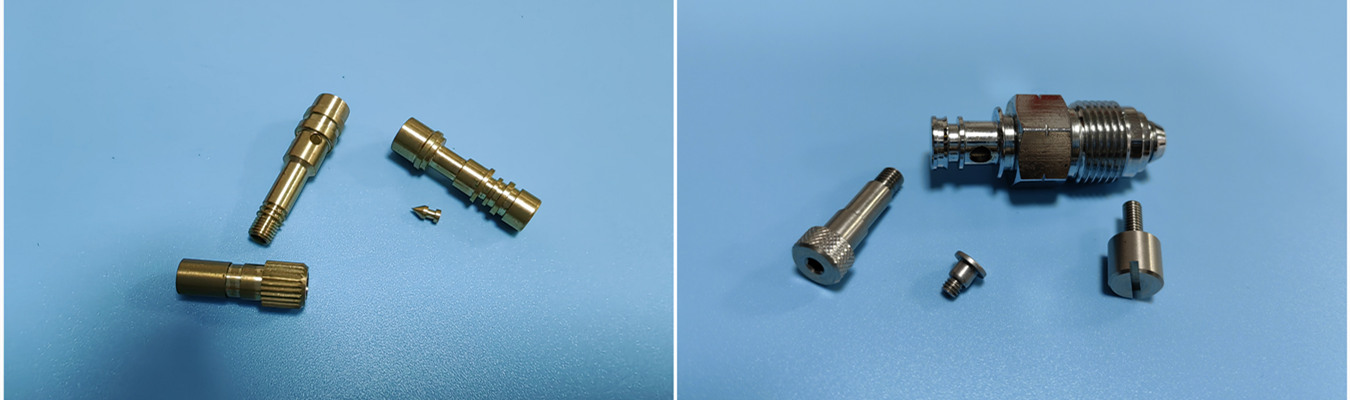

| Токарный контакт (механически обработанный) | Латунь, CuSn6, CuNiSi | Паяльная чашка или обжим провода | Разъемы D-sub, круглые MIL-спецификации |
| Штыревые разъемы (прямые/угловые) | Медный сплав, золотое или оловянное покрытие | Выводной или поверхностный монтаж | Материнские платы, Arduino, промышленная автоматика |
| Высокотемпературные контакты | Никелевый сплав, состаренная BeCu | Запрессовка или сварка | Автомобильные подкапотные применения, датчики печей |
| Коррозионностойкие контакты | Нержавеющая сталь 316, золотое покрытие | Любой | Морские, химические, наружные телекоммуникации |
Для специализированных нужд мы также изготавливаем контакты из бериллиевой бронзы, где критично усилие пружины (например, контакты батарей в портативных устройствах), и контакты с никелевым покрытием для сред, требующих диффузионных барьеров от коррозии.
Узнайте больше о прецизионных швейцарских токарных штырях и валах.
Выбор правильного базового сплава и финишного покрытия напрямую влияет на переходное сопротивление, износ, паяемость и стоимость. Ниже приведены наиболее распространенные комбинации, которые мы используем в Falcon CNC Swiss.
| Сплав | Электропроводность (% IACS) | Предел прочности (МПа) | Наилучшее применение |
|---|---|---|---|
| C11000 (ETP-медь) | 100 | 220-260 | Высокая проводимость, контакты из медных сплавов для силовых цепей |
| C17200 (бериллиевая бронза) | 22-28 | 1000-1300 | Пружинные контакты, бериллиево-бронзовые штыри |
| C36000 (свободно-режущая латунь) | 26 | 340-450 | Недорогие штыревые разъемы, товарные контакты |
| C19400 (железистая медь) | 65 | 400-480 | Автомобильные клеммы, высокая прочность |
| Нержавеющая сталь 303/304 | ~2,5 | 500-700 | Коррозионностойкие контакты, медицинские инструменты |
| C15100 (циркониевая медь) | 92 | 350-420 | Высокотемпературные контакты для батарей, сварочные наконечники |
Покрытие — это не просто косметика. Оно определяет фреттинг-коррозию, усилие сочленения и долговечность в агрессивных средах.
Позолоченные контакты – золото с подслоем никеля, 0,5–2,5 мкм золота подходит для низковольтных сигналов, большого количества циклов сочленения и предотвращения окисления. Типичное применение: медицинские устройства, испытательное оборудование, телекоммуникационные сети и связанные устройства.
Контакты с серебряным покрытием – серебро 2–10 мкм обладает самой высокой проводимостью (наименьшее переходное сопротивление), но может корродировать под воздействием серы. Типичное применение: сильноточные выключатели и шины.
Контакты с никелевым покрытием – 2–5 мкм. Очень твердое; коррозионностойкое; диффузионный барьер. Обычно используется в промышленных разъемах.
Оловянное покрытие – 3–8 мкм матового олова для экономичных контактов в бытовой электронике; идеально для применений с малым количеством (менее 50) циклов сочленения.
Для серийного производства контактов OEM мы часто рекомендуем селективное покрытие: только контактная область золотится, а хвостовик для пайки лудится. Это снижает стоимость без потери производительности.
Многие производители прецизионных контактов используют последовательную штамповку или холодную высадку для крупносерийных простых геометрий.
Однако швейцарское винторезное точение превосходит их, когда вам нужно:
Сложные 3D-формы – ступенчатые диаметры, поднутрения, резьба, поперечные отверстия, пазы и радиусы
Жесткие допуски – ±0,005 мм по диаметру, ±0,02 мм по длине
Малые и средние объемы – от 100 до 100 000 штук без затрат на жесткую оснастку
Короткие сроки изготовления – прототипы за 5-7 дней, серия за 2-3 недели
Микро-прецизионное точение – диаметры от 0,3 мм до 32 мм, длина до 300 мм
Изделия, производимые на наших швейцарских токарных станках Citizen и Tsugami, изготавливаются 24 часа в сутки, семь дней в неделю, с использованием автоматических податчиков прутка, автоматического съема деталей, внутрипроцессных методов и процессов измерения. Мы также предлагаем вторичные услуги, такие как поперечное сверление, нарезание резьбы, накатка, выглаживание и даже сборка подпружиненных контактов с фиксированными пружинами!
Узнайте больше о наших услугах высокообъемной швейцарской токарной обработки с ЧПУ!
У вас есть чертеж на изготовление контактов разъемов на заказ? Наши инженеры проверяют DFM в течение 24 часов. Мы предлагаем мелкосерийные партии контактов (100-2000 шт.) без грабительных затрат на настройку. Запросите расценки на прототип →
Разные отрасли предъявляют уникальные механические, электрические и нормативные требования.
Falcon CNC Swiss имеет глубокий опыт в пяти ключевых секторах:
Как ведущий поставщик контактов для автомобильных разъемов, мы производим контакты для блоков управления двигателем, систем управления батареями, зарядных портов и модулей освещения. Типичные материалы: C19400, C15100 и нержавеющая сталь. Покрытия: олово (стоимость) или золото (сигналы). Мы соблюдаем стандарты процесса IATF 16949 и проводим 100% проверку
