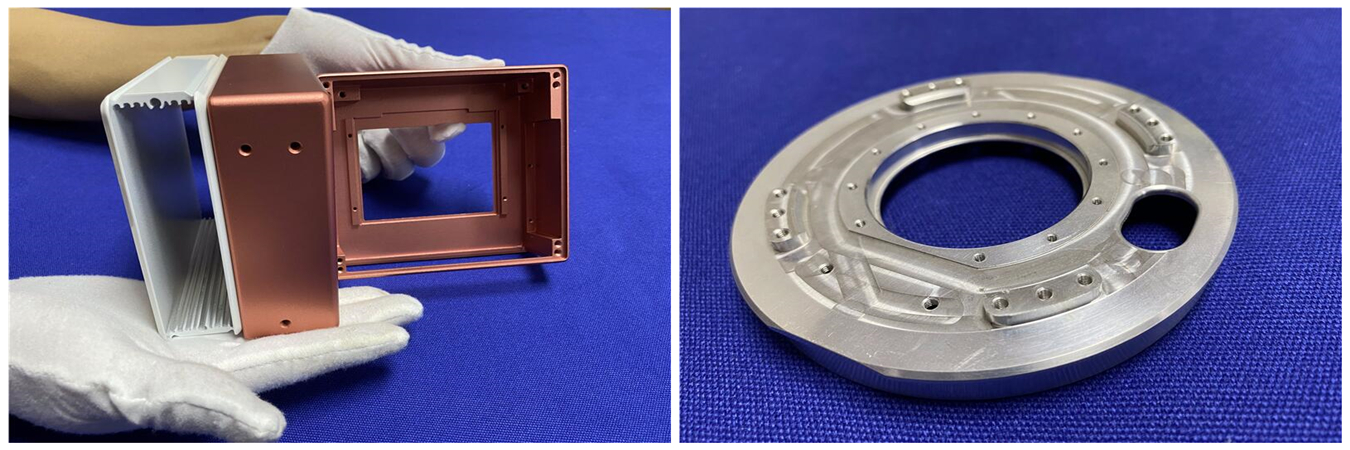

Если вы разрабатываете новый продукт или ищете запасные части, скорее всего, вы уже выбрали алюминий. Он легкий, прочный, не ржавеет и является одним из самых простых в обработке металлов. От корпусов смартфонов до авиационных кронштейнов — изготовленные на заказ алюминиевые детали встречаются повсюду.
Но если вы не знакомы с ЧПУ-обработкой, у вас, вероятно, возникнут вопросы: Сколько это на самом деле стоит? В чем разница между 6061 и 7075? Лучше ли обработка резанием, чем ковка? И как получить надежные расценки на обработку алюминиевых деталей без утомительной переписки?
Это руководство предназначено для покупателей, инженеров и любителей, которым нужны прямые ответы. Мы рассмотрим основы ЧПУ-обработки алюминиевых сплавов, факторы, влияющие на цену, и способы сотрудничества с производителем алюминиевых деталей для получения высококачественных компонентов в срок и в рамках бюджета.

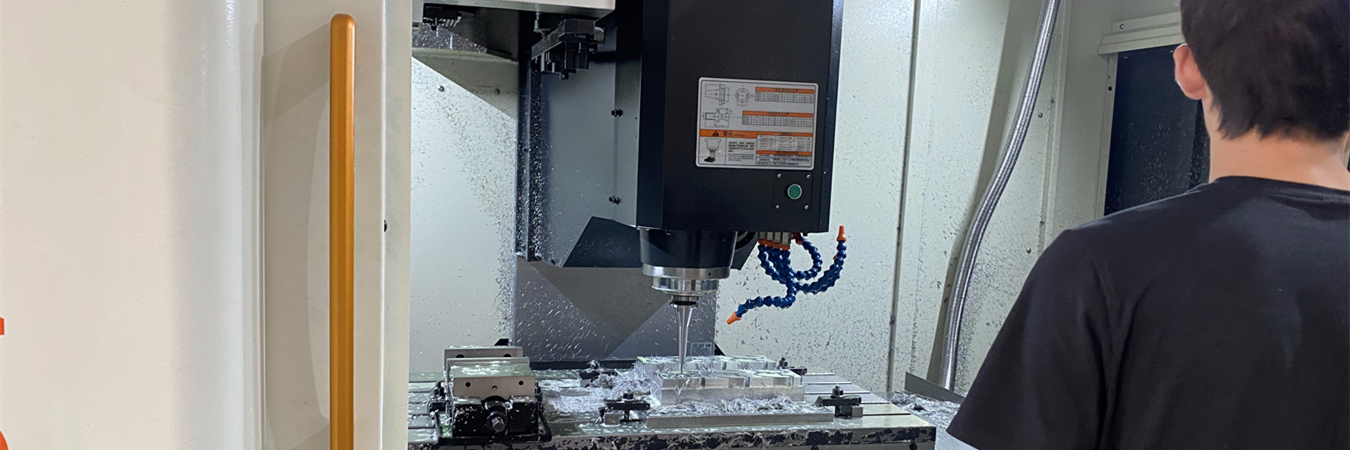

ЧПУ (числовое программное управление) — это когда мы используем специальные управляемые компьютером инструменты, чтобы «срезать лишнее» с цельной алюминиевой заготовки и создать именно ту деталь, которая вам нужна. Представьте себе роботизированный станок, который сам знает, что вам нужно в 3D, каждый раз! Два основных процесса, которые мы используем для ЧПУ-обработки алюминия на заказ, это…
Фрезерная обработка с ЧПУ: Для создания сложных 3D-форм, карманов, отверстий под углом и плоских поверхностей на деталях.
Токарная обработка с ЧПУ: Для изготовления круглых деталей, таких как валы, втулки, вкладыши и проставки.
Обработка на станках швейцарского типа: Для изготовления небольших, длинных и детализированных деталей (для электроники, медицины). С допусками до ±0,005 мм — это тоньше человеческого волоса!
Не весь алюминий одинаков. Вот три наиболее часто встречающихся сплава при заказе прецизионных алюминиевых деталей:
| Сплав | Название | Прочность | Обрабатываемость | Коррозионная стойкость | Лучше всего подходит для |
| 6061 | Рабочая лошадка | Хорошая | Отличная | Очень хорошая | Стандартные детали, кронштейны, корпуса, прототипы |
| 7075 | Самый прочный | Очень высокая | Хорошая | Хорошая | Аэрокосмическая отрасль, детали с высокими нагрузками, гоночные компоненты |
| 2024 | Самый прочный | Высокая | Хорошая | Удовлетворительная | Конструкции самолетов, военное оборудование |
6061 является наиболее распространенным выбором для прецизионных алюминиевых деталей. Он достаточно прочен для большинства задач, отлично обрабатывается (что снижает затраты) и хорошо поддается анодированию. Если вы не уверены, какой сплав выбрать, начните с 6061.
Это самый частый вопрос. Честный ответ: это зависит от нескольких ключевых факторов. Вот краткий обзор основных факторов, влияющих на расценки на обработку алюминиевых деталей:
Сложность детали: Простая плоская пластина с отверстиями стоит дешевле, чем деталь с глубокими карманами, тонкими стенками или жесткими допусками. Чем сложнее деталь, тем больше времени требуется на программирование и обработку.
Количество: Значительная часть стоимости обработанной детали приходится на «наладку» — подготовку станка. Наладка для изготовления 1 детали требует почти столько же усилий, сколько и для 100 деталей, поэтому цена за деталь значительно снижается при увеличении объема.
Выбор материала: Алюминий 6061 является стандартным и стоит дешевле; 7075 стоит дороже, потому что сам материал дороже и он немного тверже для инструмента.
Финишная обработка: Нужно ли анодирование? Полировка? Эти дополнительные вторичные процессы увеличивают стоимость.
Допуски: Наиболее «стандартные» допуски (например, ±0,1 мм) — самые дешевые в обработке. Если вам нужна очень точная размерная точность (±0,01 мм или даже жестче), это увеличит затраты, так как потребуется больше внимания и контроля.
Совет: Чтобы получить хорошие расценки на обработку алюминиевых деталей, отправьте четкую 3D-модель (лучше всего файлы STEP или IGES) и сообщите необходимое количество и желаемую финишную обработку.
Узнайте больше о наших услугах по прецизионной обработке алюминия →
Отличный вопрос. Ковка (ковка металла молотом и прессованием в горячем состоянии) и ЧПУ-обработка — это разные процессы с разными результатами.
Ковка: Выравнивает зернистую структуру металла. Это может сделать деталь прочнее в определенном направлении. Хорошо подходит для деталей, подвергающихся сильным ударам (ударным нагрузкам), таких как компоненты подвески. Однако это требует дорогостоящих пресс-форм (штампов), поэтому ковка экономически эффективна только при очень больших объемах (десятки тысяч деталей).
ЧПУ-обработка: Начинается с цельной алюминиевой заготовки. Она уже обладает определенными свойствами, поэтому обработка не меняет зернистую структуру, за исключением удаления лишнего материала. Однако это позволяет получать гораздо более сложные формы и более высокую точность. Минимальный объем отсутствует — вы можете обработать одну деталь или миллион.
Вердикт: В большинстве применений изготовленные на заказ алюминиевые детали, обработанные на ЧПУ, достаточно прочны. Ковка избыточна, если только вы не изготавливаете детали для экстремальных нагрузок и при очень больших объемах. Для 99% проектов детали из алюминиевых сплавов, обработанные на ЧПУ, являются гораздо более разумным выбором.
Возможно, вы подумываете о приобретении собственного станка. Вот краткая информация для размышления.
Любительский станок начального уровня - от 3000 до 10 000 долларов. Подходит для обучения, но с трудом справляется с производством и жесткими допусками на алюминии.
Профессиональный ВОЦ (вертикальный обрабатывающий центр) - от 50 000 до 150 000 долларов+. Именно такие станки используются в цехах. Быстрые, точные и надежные.
Многоосевые или станки швейцарского типа - от 150 000 до 500 000 долларов+. Используются для сверхточных и сложных деталей.
Затем добавьте стоимость инструмента и программного обеспечения, аренду и зарплату квалифицированного оператора. Расчеты обычно показывают, что выгоднее обратиться к поставщику услуг по обработке алюминиевых деталей, если только у вас не очень большие и долгосрочные объемы.
Прежде чем отправлять файлы производителю алюминиевых деталей, учтите несколько основных моментов:
Избегайте сверхтонких стенок: Их сложно обрабатывать, они часто деформируются в процессе обработки и/или препятствуют заполнению полостей расплавленным алюминием. Минимальная толщина 0,5 мм (0,02 дюйма) является хорошим ориентиром.
Стандартные размеры отверстий: Размеры сверл 0,501", 0,563" и т. д. являются стандартным инструментом. Это позволяет избежать дорогостоящих нестандартных сверл.
Внутренние углы: Фреза имеет круглую форму — она не может создать идеально прямой угол. Учитывайте это при проектировании и указывайте, если вам нужен физически квадратный угол для данного элемента (потребуется электроэрозионная обработка и т. д.).
Когда вы будете готовы получить расценки на обработку алюминиевых деталей от такого поставщика, как Falcon CNC Swiss, вот что нужно иметь при себе:
CAD-файл: Отлично подходят 3D-файлы .STEP или .igs.
Чертежи (необязательно, но помогает): Особенно для жестких допусков и/или качества поверхности. Подойдет PDF.
Количество: Сколько деталей в заказе? (Прототип=1-10, Малый объем=10-100, Серийное производство=100+)
Материал: Какой сплав? ("6061-T6")
Финишная обработка: Какая-либо указана? ("Прозрачное анодирование")
Качественный поставщик услуг по обработке алюминиевых деталей будет:
Проверять ваш дизайн и предлагать улучшения! (это и есть DFM).
Использовать сертифицированный материал.
Изготавливать детали из качественного, сертифицированного по сплаву материала.
Проводить тщательный контроль деталей (КИМ, микрометр, контрольные калибры).
Отгружать продукцию с протоколом контроля, если это запрошено.
Это мы! Мы являемся сертифицированным по ISO производителем алюминиевых деталей с более чем 15-летним опытом обработки всех видов деталей: от простых кронштейнов до слож
