Стандартные болты и гайки отлично работают в бесчисленном множестве применений. Но что делать, если ваша конструкция требует нестандартного болта-упорного буртика с необычным диаметром? Или партии нестандартных метрических винтов с нестандартным шагом резьбы? Или специальных анкерных болтов для специализированной системы сейсмических связей?
Вот почему используются нестандартные крепежные изделия. Крепеж, изготовленный как готовое изделие, не может подойти для каждой конструкции. Несмотря на то, что ежегодно производится огромное количество стандартных деталей, большинство из них соответствует существующим стандартам, таким как ISO, DIN и ANSI, что облегчает поиск необходимого. Но это не решение для всех ваших сложных инженерных применений.
В этом руководстве будут рассмотрены все компоненты, материалы и области применения нестандартных гаек и болтов, а также даны рекомендации по проектированию и разработке этих нестандартных изделий совместно с производителем нестандартных крепежных элементов. Информация, представленная в этом руководстве, поможет вам задавать соответствующие вопросы и своевременно получать ценовые предложения на ваши нестандартные винты с цилиндрической головкой под шестигранник, используемые в робототехнике, а также на другие крепежные изделия, такие как нестандартные шпильки, используемые в сосудах под давлением.
Механические крепежные элементы, такие как болтовые и гаечные соединения, создают неразъемные соединения. Болты обычно используются с гайками, при этом внутренняя резьба гайки сопрягается с наружной резьбой болта для фиксации двух компонентов при затяжке.

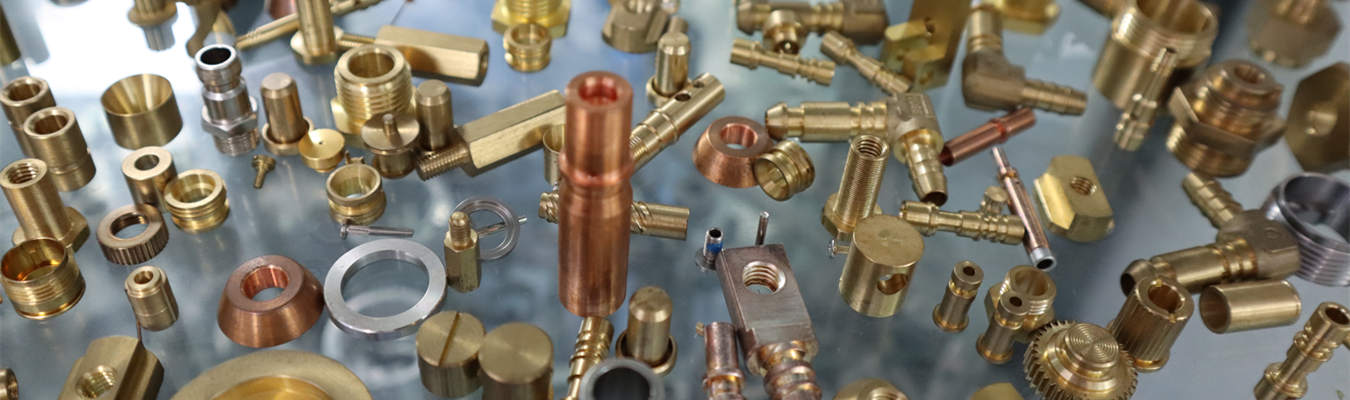

Нестандартный болт или нестандартная гайка — это крепежное изделие, изготовленное в соответствии с техническими характеристиками, отличными от стандартных каталоговых позиций. Индивидуализация может затрагивать практически любой атрибут: болты нестандартной длины для соответствия необычной толщине пакета, болты нестандартного диаметра для совпадения с существующим установочным отверстием, болты с нестандартным шагом резьбы для специализированного ответного компонента, головки болтов нестандартной формы с уникальными приводными системами или геометрическими формами, а также нестандартные материалы от титана до высокопроизводительных сплавов.

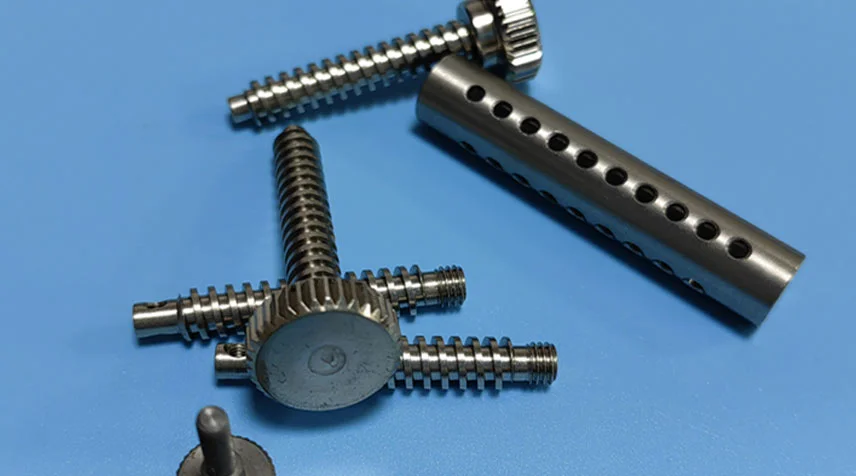

Когда стандартные серийные крепежные изделия не подходят или не обеспечивают требуемую производительность, безопасность или эффективность сборки в вашем приложении, вам необходимо использовать нестандартные крепежные элементы. Мы можем предложить самый широкий ассортимент нестандартных болтов и нестандартных гаек, изготовленных из материалов высочайшего качества с использованием новейших доступных технологий (токарная обработка с ЧПУ швейцарского типа и живой инструмент), что обеспечивает максимально короткие сроки поставки при соблюдении точных спецификаций.
Инженеры могут указывать десятки типов болтов, каждый из которых служит определенной цели в механической конструкции. Ниже приведен практический справочник по наиболее распространенным семействам нестандартных болтов:
| Тип болта | Ключевые особенности | Типичные применения |
| Нестандартные ступенчатые болты (болты с буртиком) | Прецизионно обработанный цилиндрический буртик между головкой и резьбой; служит в качестве вращающегося вала или оси | Шкивы, тяги, подшипниковые узлы, штамповые блоки, сочленения роботов |
| Нестандартные винты с цилиндрической головкой под шестигранник | Шестигранный привод позволяет прикладывать высокий крутящий момент в труднодоступных местах; метрический, дюймовый или нестандартный шаг резьбы | Металлорежущий инструмент, высокопрочные узлы, конструкции с утопленными соединениями |
| Нестандартные установочные винты | Винты без головки, которые зажимаются на валу; с коническим, плоским или цилиндрическим концом | Фиксация шестерен и шкивов, стопорные кольца, выравнивание валов |
| Нестандартные метрические болты | Размеры указаны в миллиметрах; шаг, диаметр и длина отличаются от стандартов ISO | Европейское оборудование, автомобильный экспорт, сборочные узлы на основе метрической системы OEM |
| Нестандартные метрические винты | Крепежные изделия с наружной резьбой, измеряемые в мм; различные формы головок | Электроника, контрольно-измерительные приборы, прецизионные механические системы |
| Нестандартные шпильки (болты-шпильки) | Резьбовой стержень с резьбой на обоих концах и гладкой центральной частью | Фланцевое соединение в трубопроводных системах, сосудах под давлением, высокопрочные соединения |
| Нестандартные рым-болты | Петля (ушко) на одном конце для крепления тросов, канатов или такелажного оборудования | Точки подъема, такелаж, анкеры для вант, подвесные системы |
| Нестандартные фланцевые болты | Встроенный фланец под головкой действует как встроенная шайба; исключает использование отдельной шайбы | Автомобильные двигатели и шасси, насосы, узлы, подверженные вибрации |
| Нестандартные болты с шестигранной головкой | Шестигранная поверхность под наружный ключ обеспечивает высокий крутящий момент | Общее конструкционное крепление, тяжелое машиностроение, строительное оборудование |
| Нестандартные болты с потайной головкой (каретные болты) | Гладкая круглая головка с квадратным подголовником, который входит в материал, предотвращая поворот | Соединения дерево-металл, портовое оборудование, конвейерные системы |
| Нестандартные анкерные болты | Заглубляются в бетон или каменную кладку для крепления конструктивных элементов; L-образные, J-образные или с головкой | Фундаменты зданий, крепление оборудования, перила мостов, сейсмические ограничители |
| Болты с нестандартным шагом резьбы | Нестандартное количество ниток резьбы на дюйм или миллиметр; мелкая, крупная или специальная профильная резьба | Адаптация в аэрокосмической отрасли, соединения с натягом, необычные ответные детали |
| Болты нестандартного диаметра | Диаметры стержня, выходящие за пределы стандартных дробных или метрических диапазонов | Существующие развернутые отверстия, нестандартные подшипники, ремонт устаревшего оборудования |
| Болты нестандартной длины | Длины, отсутствующие в складских каталогах | Необычные зажимные пакеты, нестандартное изготовление, сборочные узлы по спецификации OEM |
Этот список не является исчерпывающим. Если вы можете это представить, квалифицированный производитель нестандартных крепежных изделий, скорее всего, сможет это изготовить. Ключ в том, чтобы найти партнера с необходимым оборудованием, знанием материалов и инженерной дисциплиной для надежного выполнения вашего проекта.
Выбор правильного материала для ваших нестандартных болтов и гаек — одно из самых важных инженерных решений, которые вы примете. В таблице ниже приведены наиболее распространенные материалы для крепежа и их ключевые характеристики.
| Материал | Предел прочности при растяжении (типично) | Коррозионная стойкость | Относительная стоимость | Наилучшее применение |
| Нержавеющая сталь (304, 316) | 70–100 ksi (483–689 МПа) | Отличная | Средняя | Медицинские инструменты, морское оборудование, пищевое оборудование |
| Углеродистая сталь (Класс 5, Класс 8) | 120–150 ksi (827–1034 МПа) | Плохая (требуется покрытие) | Низкая | Конструкционные соединения, тяжелое оборудование, автомобильное шасси |
| Титан (Grade 5 / Ti-6Al-4V) | 130–160 ksi (896–1103 МПа) | Отличная | Высокая | Аэрокосмические планеры, медицинские имплантаты, высокопроизводительные гонки |
| Легированная сталь (4140, 4340) | 150–180+ ksi (1034–1241+ МПа) (термообработанная) | Плохая (требуется покрытие) | Средняя | Высокопрочные соединения, военные крепежные изделия, тяжелая техника |
| Алюминий (6061, 7075) | 40–70 ksi (276–483 МПа) | Хорошая (с анодированием) | От низкой до средней | Легкая электроника, дроны, неответственные автомобильные детали |
| Латунь | 35–50
