Если вы часто работаете с гидравлическими системами, то компонент, о котором вы не всегда задумываетесь, но который стоит ценить, — это гидравлический коллектор. Гидравлический коллектор является централизованным «узлом» гидравлических систем, лучше всего демонстрируя важность точного направления гидравлической жидкости к насосам, клапанам, цилиндрам и т. д. Качественно изготовленный коллектор обеспечивает работу системы с максимальной эффективностью, минимизирует потери давления и сводит к минимуму или полностью устраняет утечки. Итак, мы знаем, что это такое и что он может делать, но как на самом деле изготавливается блок гидравлического коллектора?
Процесс изготовления — это прецизионная механическая обработка. Идея кажется простой, но процесс превращения сырого блока материала в сложный блок с различными каналами, обеспечивающий герметичность, — это работа, требующая обучения, навыков, высокотехнологичного оборудования и серьезного контроля качества. В следующих разделах мы шаг за шагом проведем вас по важным этапам производства гидравлических коллекторов и объясним, почему «как» так же важно, а возможно, и важнее, чем «что».
Прежде чем резать металл, коллектор необходимо тщательно спроектировать. Это делается с помощью современного 3D-программного обеспечения CAD (система автоматизированного проектирования), при котором создается цифровая модель блока. Цифровая модель включает:
(а.) Расположение и размеры портов — Клапаны, насосы и исполнительные устройства располагаются в местах, обеспечивающих необходимый доступ.
(б.) Внутреннее перекрестное сверление — Все соединительные каналы. Один из самых сложных аспектов — это пересечение двух путей сверления внутри блока, что порождает термин «перекрестные отверстия».
(в.) Расположение заглушек и фитингов — Заглушки и фитинги устанавливаются для герметизации неиспользуемых каналов, а также для подключения гидравлических линий или шлангов.
(г.) Выбор материала — Выбор правильного материала для обеспечения прочности, коррозионной стойкости и «гидравлической совместимости» также важен, как уже было сказано. Материал должен выдерживать коррозию и более серьезные воздействия гидравлических систем. Наиболее распространенные примеры используемых материалов:
Алюминий — Легкий, хорошая коррозионная стойкость, отличная обрабатываемость (не для высоконапорных применений),
Сталь (мягкая или углеродистая) — Эти марки обладают высокой прочностью на разрыв, высокой прочностью и устойчивостью к повреждениям в условиях высокого давления и вспучивания.
Нержавеющая сталь — Превосходная коррозионная стойкость для агрессивных сред, таких как морские системы, пищевая промышленность и т. д.
Чистота поверхности — Также требуется чистота поверхности уплотнительных поверхностей для устранения утечек в этих зонах.
После завершения определения типа и количества деталей цифровые чертежи преобразуются в форму, пригодную для изготовления на обрабатывающих центрах с ЧПУ, с использованием современного программного обеспечения CAM (автоматизированное производство), которое генерирует траектории инструмента для этих центров.
Затем большой кусок выбранного материала для коллектора проверяется и обрезается до необходимого приблизительного размера в соответствии с проектом. После этого заготовка надежно крепится на столе обрабатывающего центра с ЧПУ. Правильные методы крепления, как правило, являются одной из важнейших частей финишной обработки, так как при высокоскоростной обработке возникают значительные силы. Деталь должна быть жестко зафиксирована для устранения вибрации, которая может привести к неточностям в работе и возможному повреждению инструмента.
На этом этапе компьютерный проект превращается в физический компонент. Фрезерование и сверление с числовым программным управлением (ЧПУ) составляют основу современного производства коллекторов. Вот как это происходит:
а) Торцевое фрезерование: Процесс обычно начинается с фрезерования верхней и нижней поверхностей, что создает идеальные параллельные уплотнительные поверхности для монтажа клапанов.
б) Сверление внутренней сети: Это самый сложный этап. С помощью серии специальных сверл и пушечных сверл (используемых для создания глубоких прямых отверстий) станок формирует сложные внутренние каналы.
*Сверление глубоких отверстий: Пушечные сверла используются для получения длинных, прямых отверстий с высокой точностью и мелкой поверхностью, что снижает турбулентность и перепад давления.
*Перекрестное сверление: Станок с ЧПУ сверлит пересекающиеся каналы с разных сторон блока; присущая системе ЧПУ точность гарантирует, что эти отверстия соединятся там, где нужно.
в) Нарезание резьбы: Вход каждого просверленного отверстия, предназначенного для фитинга или заглушки, нарезается резьбой с помощью метчика. Это требует высокой точности для обеспечения чистой, прямой и прочной резьбы.
г) Фрезерование полостей: Если в коллекторе требуются углубления для картриджных клапанов или других нестандартных компонентов, они точно расширяются с помощью фрезы с ЧПУ.
На протяжении всего процесса опытный оператор контролирует работу, чтобы инструменты были острыми, а станок работал в заданных параметрах. Передовые технологии ЧПУ, такие как используются в Falcon CNC Swiss, обеспечивают повторяемость и достижение допусков, невозможных при ручной обработке.
После обработки коллектор покрыт микроскопическими металлическими заусенцами, особенно в местах пересечения отверстий. Эти заусенцы опасны для гидравлического оборудования, так как при их отделении они могут попасть в систему, поцарапать цилиндры, засорить клапаны и в конечном итоге вызвать отказ компонентов.
Обязательно требуется программа удаления заусенцев и очистки:
Удаление заусенцев: Это может выполняться вручную с помощью специальных инструментов или, более эффективно, с помощью автоматизированных процессов, таких как удаление заусенцев тепловой энергией или абразивно-струйная обработка, способные добраться до всех внутренних каналов.
Очистка: Затем коллектор проходит тщательную очистку с помощью промышленных моек для деталей, чтобы удалить все следы стружки, смазочно-охлаждающей жидкости или других загрязнений, после чего сушится и немедленно герметизируется для предотвращения коррозии.
Ни один гидравлический коллектор не покидает завод без строгих проверок качества.
Контроль размеров: Критические размеры проверяются с помощью прецизионных измерительных инструментов, таких как штангенциркули, микрометры и КИМ (координатно-измерительные машины).
Испытания давлением: Это самое критическое испытание. Все каналы закрываются, и коллектор подвергается давлению, превышающему расчетное, чтобы убедиться в отсутствии утечек. Коллектор, не прошедший это испытание, бракуется.
В зависимости от применения и материала коллектор может получить финишную обработку. Это может быть анодирование для алюминия (для твердости и коррозионной стойкости) или гальваническое покрытие (никелем или хромом) для стальных элементов.

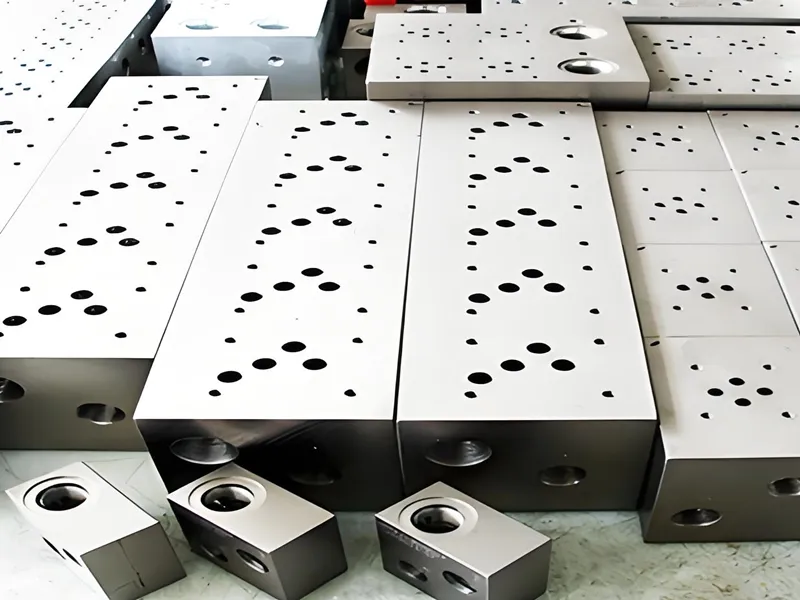

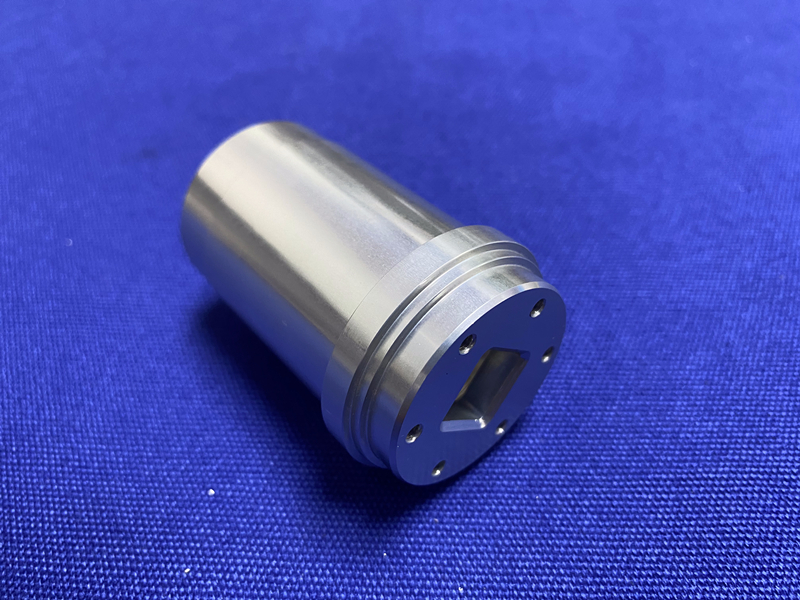

Понимание того, как изготавливается гидравлический коллектор, проясняет необходимость в опыте и точности. Это область экспертизы Falcon CNC Swiss. Страница, которую вы просматриваете, «CNC Machined Manifold Blocks», представляет наше обязательство по обслуживанию.
Мы используем современные обрабатывающие центры с ЧПУ и методы центрирования в сочетании с хорошо продуманными методами контроля качества для поставки коллекторов, которые отличаются:
• Герметичность – гарантируется 100% испытанием давлением.
• Высокая точность – изготавливаются с чрезвычайно жесткими допусками для идеальной посадки и работы компонентов.
• Долговечность – изготавливаются из правильного материала для условий давления и окружающей среды.
• Своевременное изготовление – мы имеем быстрый процесс, поэтому детали доставляются тогда, когда они вам нужны.
Превратить проект в надежный, эффективный гидравлический коллектор — это тонкий баланс инженерии и мастерства. Выбор Falcon CNC Swiss в качестве поставщика означает выбор партнера, стремящегося к совершенству на каждом этапе производства.
Хотите начать свой проект по коллекторам? Свяжитесь с нами сегодня для получения расценок, и позвольте нашему опыту работать на ваши проекты.
