Индустрия медицинских устройств работает на грани допустимого. Ошибки недопустимы. Микроскопический дефект, отклонение в несколько микрон или несоответствие материала могут стать разницей между спасительной инновацией и катастрофическим отказом. Для инженеров и разработчиков продуктов, которым поручено создание медицинских технологий нового поколения, выбор правильного производственного партнера — одно из самых критических решений, которые им предстоит принять.
В этом контексте не все процессы обработки равны. Хотя стандартная CNC-обработка имеет свое место, сложный, миниатюрный характер и высокие допуски большинства современных медицинских устройств требуют более специализированного подхода. Именно здесь швейцарская обработка (Swiss machining) становится золотым стандартом.
Будучи ведущей компанией по медицинской обработке, Falcon CNC Swiss специализируется на использовании уникальных преимуществ токарных станков швейцарского типа для производства компонентов, отвечающих строгим требованиям сектора здравоохранения. В этом углубленном анализе мы рассмотрим ключевые преимущества швейцарской обработки для медицинских устройств с инженерной точки зрения, объясняя не только «что», но и критически важное «почему» ее превосходства для ваших самых сложных проектов.
Прежде чем углубляться в специфические преимущества для медицины, важно понять фундаментальный механизм, который отличает станки швейцарского типа. В отличие от обычных токарных станков, где заготовка зафиксирована, а инструмент движется, швейцарский винторезный станок использует направляющую втулку. Прутковый материал подается через эту втулку, а инструменты работают с материалом непосредственно рядом с этой точкой опоры.
Направляющая втулка обеспечивает огромную поддержку сырья, значительно уменьшая прогиб и вибрацию в процессе резания. Это основополагающий принцип, который обеспечивает непревзойденную точность и возможность обработки длинных, тонких и сложных деталей, которые были бы невозможны или крайне неэффективны на стандартном CNC-токарном станке. Наша экспертиза в этой конкретной технологии делает нас услугами высококлассной прецизионной медицинской обработки.
Тенденция в медицинских технологиях однозначно направлена на минимально инвазивную хирургию (MIS). Это требует инструментов и имплантатов, которые невероятно малы, но при этом невероятно сложны. Вспомните артроскопические shaver'ы, эндоскопические компоненты или миниатюрные костные винты.
Жесткие допуски: Прецизионная CNC медицинская обработка на станках швейцарского типа регулярно выдерживает допуски в пределах ±0.0002 дюйма (±0.005 мм). Такой уровень повторяемости обязателен для компонентов, таких как наконечники систем доставки катетеров или внутренние механизмы инсулиновых помп, где несколько микрон могут повлиять на производительность и безопасность.
Сложные элементы за одну установку: Швейцарские станки оснащены приводным инструментом и дополнительными шпинделями, что позволяет выполнять фрезерование, сверление, поперечное сверление и нарезание резьбы за один автоматизированный цикл. Философия «сделано за один раз» является краеугольным камнем наших возможностей по производственной медицинской обработке. Это устраняет ошибки, возникающие при многократных установках приспособлений, обеспечивая идеальное выравнивание элементов от детали к детали.
Для инженеров: Это преимущество одной установки напрямую приводит к улучшению результатов по геометрическим допускам и позиционированию (GD&T), особенно для позиционных допусков и концентричности. Это также значительно сокращает время выполнения заказа.
Качество поверхности медицинского компонента — это не просто эстетическая забота. Шероховатая поверхность может накапливать бактерии, создавать трение при введении или приводить к выделению частиц в организме. Достижение превосходной чистоты поверхности непосредственно на станке является огромным преимуществом.
Процесс швейцарской обработки с присущей ему стабильностью за счет направляющей втулки позволяет использовать более высокие скорости резания и меньшие подачи. Это приводит к исключительному качеству поверхности, часто достигая 8 Ra микро-дюймов или лучше непосредственно со станка. Для многих компонентов медицинской обработки это устраняет или значительно сокращает необходимость во вторичных финишных операциях, таких как полировка, которые могут изменить критические размеры и увеличить стоимость и время.
Ключевое преимущество №3: Освоение биосовместимых и сложных материалов
Медицинские устройства изготавливаются из специализированного набора материалов, выбранных из-за их прочности, коррозионной стойкости и биосовместимости. Однако многие из этих материалов notoriously трудно поддаются обработке.
Титан (Ti-6Al-4V): Эталон для имплантируемых устройств. Он прочен и биосовместим, но имеет низкую теплопроводность, что делает его склонным к наклепу и износу инструмента.
Нержавеющие стали (например, 316L, 17-4PH): Отлично подходят для хирургических инструментов. Они могут быть вязкими и требуют острого инструмента и точных параметров.
Кобальт-хромовые сплавы (например, CoCrMo): Чрезвычайно твердые и износостойкие, используются для замены суставов. Они абразивны и создают высокие силы резания.
PEEK и другие медицинские пластики: Используются для травматологических проставок и других неметаллических имплантатов. Требуют острого инструмента для предотвращения плавления и расслоения.
Наша роль как специалистов по медицинской обработке заключается в обладании глубокими знаниями материаловедения и базой данных параметров обработки для эффективной работы с этими экзотическими материалами. Мы понимаем конкретные нагрузки на стружку, типы СОЖ и геометрии инструментов, необходимые для успешной обработки этих материалов без ущерба для их металлургической или структурной целостности.
Здесь разговор переходит от чистой инженерии к абсолютным обязательным требованиям медицинской промышленности. Соблюдение нормативных требований в медицинской обработке — это система, а не просто этап процесса.
Сертификация ISO 13485:2016: Это стандарт системы менеджмента качества, специфичный для медицинских устройств. Производитель прецизионной медицинской обработки, сертифицированный по этому стандарту, имеет полностью документированную систему для контроля проектирования, управления рисками, валидации производства и корректирующих действий. Это свидетельство культуры качества.
Полная прослеживаемость материалов: Каждый пруток материала, используемый для медицинского компонента, должен быть прослеживаем от получения до готовой детали. Это включает в себя поддержание всех сертификатов завода-изготовителя и обеспечение полной прослеживаемости партий в наших сертификатах соответствия.
Документация и валидация: Мы предоставляем комплексные пакеты документации, включая отчеты о проверке первой детали (FAIR), сертификаты соответствия (C of C) и полные записи истории устройства (DHR) для производственных партий. Наши процессы валидированы для обеспечения постоянного производства деталей, соответствующих заданным требованиям.
Когда вы сотрудничаете с Falcon CNC Swiss, вы покупаете не просто деталь; вы инвестируете в соответствующую требованиям, проверяемую и надежную цепочку поставок. Это делает нас доверенным партнером среди поставщиков прецизионной медицинской обработки.
Хотя швейцарская обработка известна прототипированием, ее истинная сила проявляется в крупносерийном производстве. Возможности автоматизации современных токарных станков швейцарского типа делают их идеальными для производственной медицинской обработки.
Высокое время работы: С питателями прутка детали могут обрабатываться часами без присмотра.
Постоянство: После валидации процесс производит деталь за деталью с минимальными отклонениями.
Снижение общей стоимости: Хотя начальная стоимость детали может быть выше, чем для более простого процесса, подход «сделано за один раз», снижение процента брака и исключение вторичных операций часто приводят к более низкой общей стоимости владения, особенно с учетом рисков качества и соответствия требованиям.

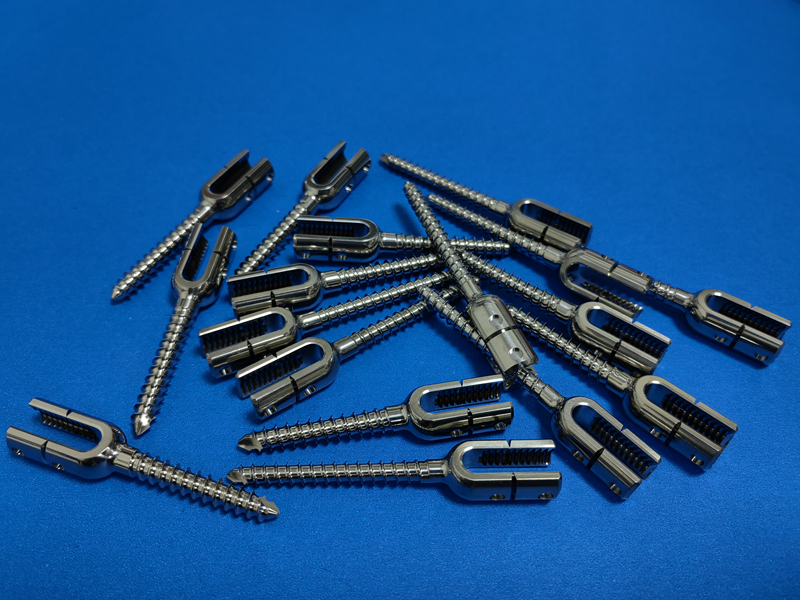

Чтобы проиллюстрировать эти преимущества в действии, рассмотрим недавний проект: миниатюрный канюлированный (полый) костный винт из Ti-6Al-4V. Деталь требовала:
Глубокий, точный внутренний диаметр (канюляция).
Сложная самонарезающая резьба.
Крестообразное гнездо привода на головке.
Высокополированная поверхность имплантационного класса.
При обычном CNC-подходе потребовалось бы как минимум три разные установки и несколько станков, что увеличивало риск несоосности и повреждения при транспортировке. Используя наши многоосевые услуги швейцарской обработки, мы изготовили полную деталь за одну установку. Направляющая втулка гарантировала, что тонкий канюлированный пруток не прогнулся во время сверления. Приводной инструмент идеально обработал гнездо привода и профиль резьбы. Результатом стал безупречный компонент, соответствующий всем требованиям по размерам и качеству поверхности, прошедший всю валидацию и поставленный по масштабируемой производственной стоимости.
Допуск на ошибку в производстве медицинских устройств равен нулю. Выбор производственного процесса и партнера — это стратегическое решение, которое влияет на эффективность продукта, безопасность пациентов и время выхода на рынок.
Швейцарская обработка предлагает уникальное сочетание экстремальной точности, возможности создания сложной геометрии, превосходного качества поверхности и мастерства работы с трудными материалами — и все это в рамках, созданных для соблюдения требований и масштабируемого производства.
Оценивая услуги прецизионной медицинской обработки для ваших компонентов, ищите партнера, который демонстрирует не только технические возможности, но и глубокое понимание строгих стандартов медицинской промышленности.
В Falcon CNC Swiss мы преодолеваем разрыв между передовой инженерией и соблюдением нормативных требований в медицинской обработке. Мы приглашаем вас использовать наш опыт как специалистов по медицинской обработке, чтобы воплотить в жизнь ваши самые инновационные и требовательные концепции медицинских устройств.
Изучите наши комплексные возможности и позвольте нашей инженерной команде предложить решение, адаптированное к вашим потребностям.
