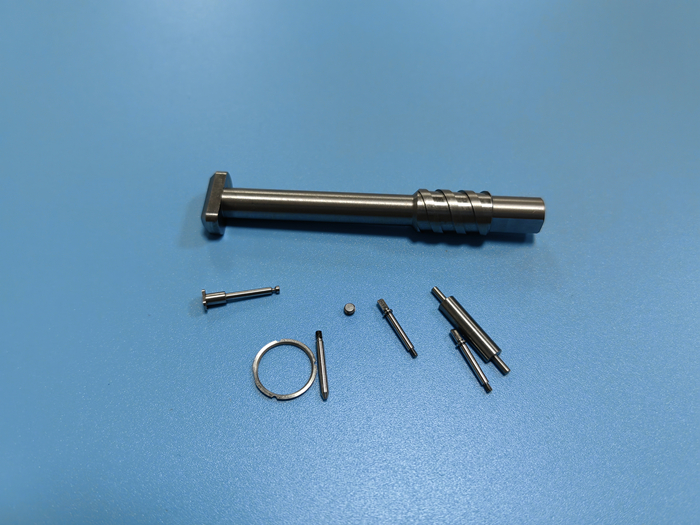

В мире прецизионного производства с высокими ставками термин "допуск" — это не просто техническая характеристика, а залог производительности, надежности и взаимозаменяемости. Для инженеров и специалистов по закупкам, занимающихся поиском прецизионных деталей, обработанных на швейцарских станках с ЧПУ, понимание допусков имеет первостепенное значение для успеха проекта. Это руководство, созданное на основе десятилетнего практического инженерного и обрабатывающего опыта в Falcon CNC Swiss, поможет прояснить сложную взаимосвязь между конструкцией детали, выбором материала и непревзойденными возможностями услуг по швейцарской обработке для стабильного соблюдения жестких допусков.

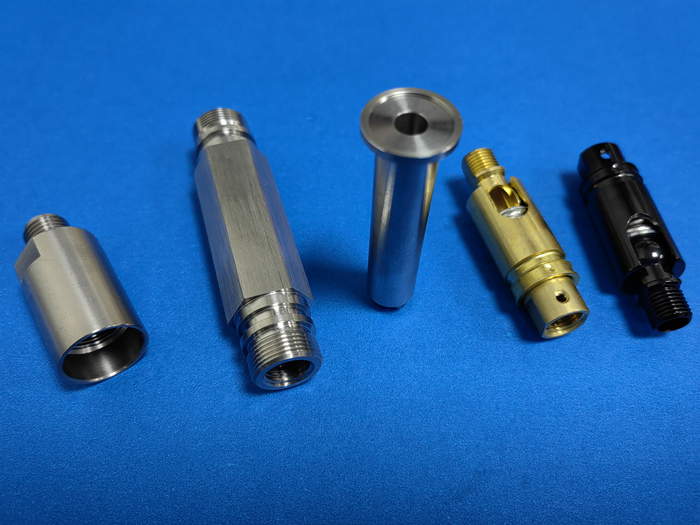

В отличие от традиционной обработки, швейцарский токарный автомат (или швейцарский токарный станок с ЧПУ) обеспечивает исключительную стабильность при изготовлении швейцарских прецизионных деталей малого диаметра со сложными элементами и строгими требованиями к допускам в ходе длительных производственных серий. Работаете ли вы с медицинскими имплантатами, аэрокосмическими приводами или сложными электронными разъемами, это руководство послужит вам авторитетным источником информации.
В инженерных чертежах допуск определяет допустимый предел или пределы отклонения физического размера. Это мост между идеальной конструкцией и реальностью производства. Обозначение Ø 0,125" ±0,0005" на диаметре вала для швейцарских обработанных компонентов означает, что готовая деталь должна иметь размер от 0,1245" до 0,1255". Любая деталь в этом диапазоне является приемлемой; любая деталь за его пределами — брак.
Функциональная посадка: Обеспечивает правильную сборку и взаимодействие деталей — представьте себе штифт, плавно скользящий во втулке без излишнего люфта или заедания.
Производительность: Напрямую влияет на герметичность в гидравлических системах, электропроводность в разъемах и точность движения в узлах.
Экономическая эффективность: Неоправданно жесткие допуски (±0,0001") могут экспоненциально увеличить время обработки, затраты на контроль и уровень брака. Золотое правило: указывайте наиболее широкий допуск, который все еще гарантирует функциональность детали.
Выбор материала — это первое и, возможно, самое критическое решение, влияющее на достижимые допуски. Различные материалы для швейцарских прецизионных деталей по-разному ведут себя под воздействием сил резания, температур и напряжений при обработке.
Алюминий (напр., 6061, 7075): Отличная обрабатываемость. Стабильный, предсказуемый материал, позволяющий добиваться очень жестких допусков и высокого качества поверхности. Идеален для сложных швейцарских компонентов с ЧПУ.
Нержавеющие стали (напр., 303, 304, 316): Более прочные и склонные к наклепу. Требуют жестких настроек и острого инструмента. Допуски достижимы, но могут потребовать более низких скоростей и специальной геометрии инструмента.
Латунь и медные сплавы: Легко обрабатываются. Часто позволяют получить самые жесткие допуски и самое короткое время цикла благодаря своей мягкой, однородной структуре.
Швейцарские прецизионные детали из титана (напр., Grade 2, 5 Ti-6Al-4V): Низкая теплопроводность и склонность к натиранию делают титан сложным материалом. Тепло концентрируется на режущей кромке, что приводит к быстрому износу инструмента и возможному искажению детали. Для соблюдения жестких допусков требуется:
Подача охлаждающей жидкости под высоким давлением точно в зону реза.
Сниженные скорости резания и подачи.
Исключительная жесткость станка (отличительная черта швейцарских токарных станков).
Швейцарские прецизионные детали из жаропрочных сплавов (напр., Inconel 718, Hastelloy X): Эти суперсплавы являются высшим испытанием. Их прочность при повышенных температурах вызывает экстремальное давление на инструмент и его износ. Стратегии обеспечения допусков включают:
Интенсивный постоянный поток охлаждающей жидкости для контроля температуры заготовки.
Керамический или специализированный твердосплавный инструмент.
Многоэтапная обработка с этапами снятия напряжений для предотвращения деформации из-за внутренних напряжений.
Экспертное мнение: В Falcon CNC Swiss мы регулярно обрабатываем эти экзотические материалы. Наши услуги по швейцарской обработке откалиброваны для этих задач, используя приводной инструмент и возможности подшпинделя для полного изготовления деталей за один установ, что имеет решающее значение для поддержания соосности и позиционных допусков в твердых материалах.
Поддержка направляющей втулки: Пруток материала поддерживается на расстоянии всего нескольких миллиметров от зоны резания направляющей втулкой. Это исключает прогиб, главного врага допуска в длинных тонких деталях.
Производство за один установ: Сложные швейцарские детали с ЧПУ с фрезерованием, сверлением и поперечными отверстиями могут быть изготовлены за один зажим. Это исключает накопление ошибок от нескольких установок, напрямую сохраняя критические геометрические допуски, такие как позиционирование и соосность.
Термическая стабильность: Современные швейцарские станки с ЧПУ построены с термически симметричными станинами и часто оснащены контролем температуры охлаждающей жидкости, что минимизирует тепловое расширение, которое может незаметно изменять размеры в ходе производственной серии.
Для швейцарских обработанных компонентов со сложными функциональными взаимосвязями GD&T является предпочтительным. Вместо простого контроля диаметра вы можете контролировать:
Цилиндричность: Насколько идеально цилиндрическим является вал.
Истинное положение: Точное расположение отверстия относительно базовой оси.
Параллельность/Перпендикулярность: Элементов относительно базы.
Простой линейный допуск на расположение отверстия может быть ±0,002". Допуск истинного положения Ø0,005" с правильной структурой баз часто обеспечивает большую, более функциональную "зону допуска", одновременно лучше гарантируя сборку.
Стандартный допуск обработки: Примечание на чертеже, такое как "Допуски по ISO 2768-m" или "±0,005", если не указано иное", является обычным и экономически эффективным для некритичных элементов.
Точные допуски тонкой обработки: Для критических элементов на швейцарских прецизионных деталях, ±0,0005" является стандартно достижимым. При оптимальных условиях (правильный материал, геометрия детали и инструмент) возможен ±0,0002".
Допуски микрообработки: Для деталей диаметром менее 1 мм допуски часто обсуждаются в микронах (мкм). Здесь стабильность швейцарского токарного станка незаменима.

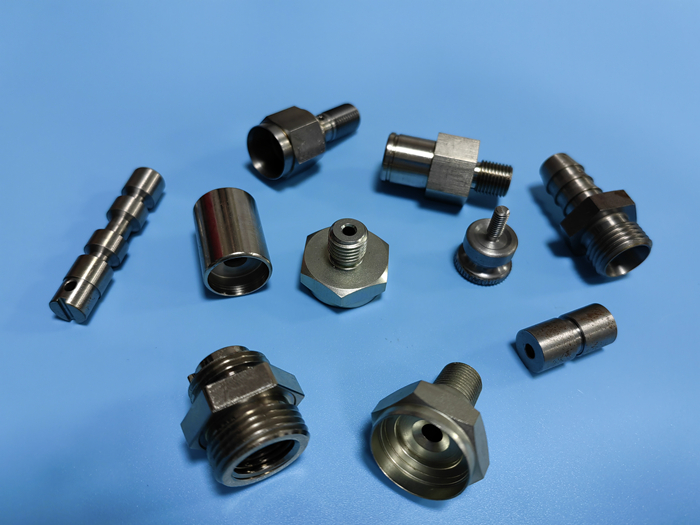

Медицинские и хирургические устройства: Швейцарские прецизионные детали из титана для костных винтов и хирургических инструментов требуют биосовместимости и безупречной посадки. Допуски влияют на остеоинтеграцию и эффективность хирургического вмешательства.
Аэрокосмическая и оборонная промышленность: Швейцарские прецизионные детали из жаропрочных сплавов в топливных системах и датчиках должны работать в экстремальных условиях. Отклонение в несколько десятитысячных дюйма может повлиять на поток воздуха, герметичность и безопасность.
Электроника и разъемы: Миниатюрные швейцарские компоненты с ЧПУ для ВЧ-разъемов или контактов требуют идеальной соосности и контроля диаметра для обеспечения целостности сигнала и низкого усилия вставки.
Достижение идеальных допусков — это партнерство. Вот как настроить ваш проект на успех:
Проектирование с учетом технологичности (DFM): Привлекайте своего партнера по обработке на ранних этапах. Небольшое увеличение радиуса скругления или изменение глубины глухого отверстия могут сделать деталь значительно проще и экономически эффективнее в обработке в соответствии со спецификацией. Мы предоставляем комплексный анализ DFM в рамках наших услуг по швейцарской обработке.
Коммуникация — ключ к успеху: Предоставляйте полные чертежи с четко обозначенными критическими допусками. Объясните функциональное назначение детали. С чем взаимодействует эта поверхность? Является ли это уплотнительной поверхностью или посадкой с зазором?
Доверяйте процессу: Авторитетный партнер, такой как Falcon CNC Swiss, будет иметь надежную систему менеджмента качества (СМК), включающую контроль в процессе обработки, статистическое управление процессами (SPC) и окончательную проверку с помощью координатно-измерительных машин (КИМ), чтобы гарантировать, что каждая партия швейцарских прецизионных деталей соответствует вашему чертежу.
В прецизионной обработке допуски — это язык доверия. Указание, понимание и достижение их требует сочетания инженерных знаний, материаловедения и владения передовыми производственными технологиями, такими как швейцарская обработка на станках с ЧПУ.
Для вашего следующего проекта, требующего безупречной точности в швейцарских прецизионных деталях из титана, швейцарских деталях из жаропрочных сплавов или сложных швейцарских деталях малого диаметра, мы пригла
