Миниатюрные валы служат основой для высокоточных механизмов движения; они присутствуют во многих различных применениях; маленький вал двигателя в хирургическом роботе или крошечный вал в двигателе дрона может вращаться со скоростью 60 000 об/мин. Когда вам требуются мини-валы из нержавеющей стали для медицинских устройств, мини-валы из карбида вольфрама для сред с высоким износом или мини-валы, изготовленные с жесткими допусками для достижения оптической юстировки, способ их производства влияет на производительность. Falcon CNC Swiss изготавливает нестандартные мини-валы с жесткими допусками, зеркальной обработкой поверхности и обеспечивает полную гибкость материалов благодаря комбинации швейцарской обработки и знаний о продукции винторезных станков.
Миниатюрные валы — это не просто уменьшенные версии более крупных валов, а скорее прецизионные детали, которые могут передавать крутящий момент, поддерживать вращающиеся части, сохранять соосность под нагрузкой и выдерживать многие тысячи или миллионы циклов, занимая при этом минимальное пространство. Следовательно, если миниатюрный вал изготовлен плохо, это может вызвать вибрацию, привести к преждевременному выходу из строя подшипников, вызвать несоосность и создать отходы. И наоборот, если миниатюрный вал изготовлен с использованием процесса прецизионного шлифования для достижения оптимальной твердости, качества поверхности и геометрической точности, это, как правило, увеличит срок службы оборудования в два раза и повысит производительность систем.
Токарные автоматы швейцарского типа (иногда называемые швейцарскими винторезными станками или швейцарскими токарными центрами) обычно считаются «золотым стандартом» для производства тех типов миниатюрных валов, которые требуются типичным производителям миниатюрных валов. Швейцарская обработка отличается от традиционной обработки с ЧПУ тем, что в процессе швейцарской обработки заготовка поддерживается непосредственно рядом с режущим инструментом с помощью направляющей втулки. Благодаря этому величина прогиба заготовки в процессе обработки сводится к минимуму, что позволяет получать экстремальные отношения длины к диаметру, часто превышающие 20:1. В Falcon CNC Swiss мы предоставляем нестандартные миниатюрные валы как в низких количествах для прототипов, так и в крупносерийном производстве микро-валов.

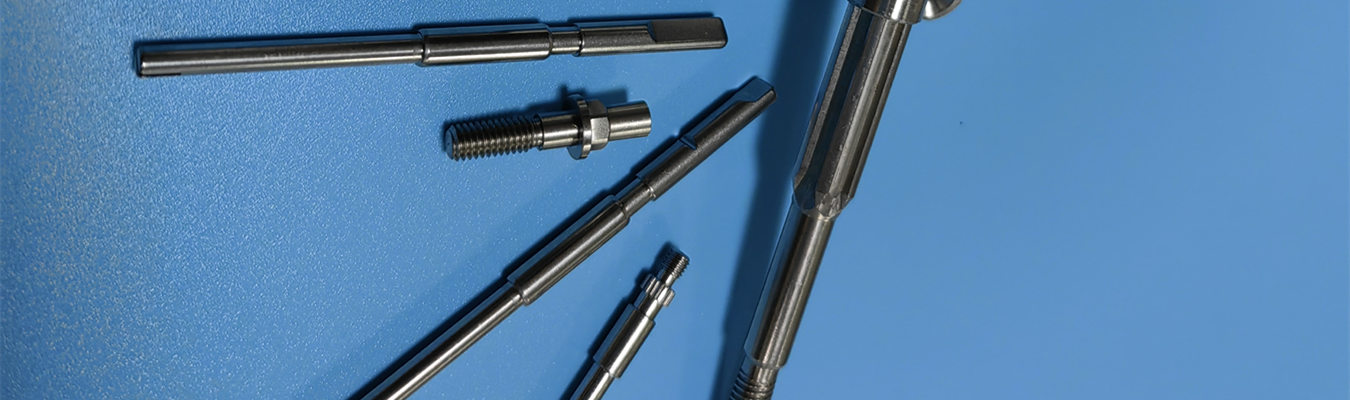

Миниатюрный или микро-вал — это тонкий цилиндр диаметром обычно менее 5 мм, а иногда всего 0,1 мм. Длина может превышать диаметр в 20 раз в большинстве применений, при этом типичные профили включают передачу движения, поддержку вращающихся компонентов и точное размещение компонентов внутри механической сборки.
Наличие следующих атрибутов обеспечивает качество миниатюрных валов:
Маленький диаметр; стандартный диапазон от 1 мм до 5 мм, микро-валы до 0,1 мм
Большое отношение длины к весу; стандартные соотношения от пяти до двадцати пяти для надежного направления во время производства
Высокая соосность; круглость/биение в пределах нескольких микрон
Прецизионная обработка поверхности; шероховатость поверхности от 0.4 до 0.8 микро-дюймов для работы с низким трением
Заданная твердость; сквозная или поверхностная закалка в зависимости от характеристик износа.
С точки зрения инженерной механики, валы классифицируются на два основных типа в зависимости от нагрузки, которую они несут:
| Тип | Несущая нагрузка | Типичные применения | Примеры миниатюрных валов |
|---|---|---|---|
| Вращающийся вал (трансмиссионный вал) | Изгибающий момент + Крутящий момент одновременно | Наиболее распространенный тип вала; передает мощность, поддерживая вращающиеся элементы | Валы двигателей, валы шестерен, приводные валы в робототехнике |
| Шпиндель / Ось (вал без крутящего момента) | Только изгибающий момент (без крутящего момента) | Поддерживает вращающиеся детали без передачи мощности; может вращаться (железнодорожная ось) или оставаться неподвижным (опора шкива) | Промежуточные валы, направляющие ролики, опорные штифты |
| Карданный вал (вал с чистым крутящим моментом) | Только крутящий момент (без изгибающего момента) | Передает крутящий момент между компонентами без поддержки нагрузок | Гибкие валы, соединительные валы, длинные тонкие трубки крутящего момента |
Большинство миниатюрных приводных валов относятся к вращающемуся типу и должны выдерживать как крутильные, так и поперечные изгибающие нагрузки во время движения. Выбор подходящего материала, правильного процесса термообработки для выбранного материала и правильной геометрической точности во время производства чрезвычайно важны для удовлетворения этого двойного требования к нагрузке на миниатюрные приводные валы.
Помимо категоризации по критериям нагрузки, миниатюрные приводные валы также можно группировать по их геометрии (сплошные против полых, ступенчатые против прямых, шлицевые против шпоночных) и по форме или стилю их концов (резьбовые, плоские, просверленные насквозь с помощью штифта или болта, пазы, зазубрины или крепления).

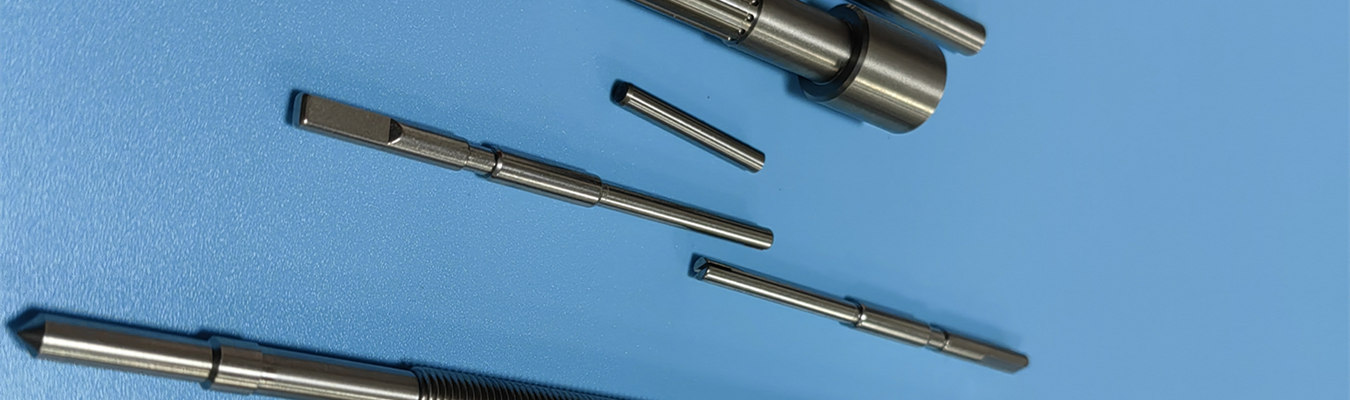

Часто в разработке продукта возникает вопрос: «Стоят ли нестандартные приводные валы того?» Все зависит от применения. Учитывая стандартные длины и диаметры стандартных готовых компонентов, существуют ситуации, когда нестандартные миниатюрные валы действительно могут стоить вложений, где:
Пространство ограничено – Нестандартные длины, уменьшенные диаметры или ступенчатые геометрии подходят там, где стандартные валы не могут
Требования к производительности специфичны – Жесткие допуски (±0,002 мм), специализированные материалы (титан, Инконель, карбид вольфрама) или уникальная обработка поверхности
Интеграция с сопрягаемыми деталями – Валы должны взаимодействовать с нестандартными подшипниками, шестернями, энкодерами или корпусами
Объем оправдывает оснастку – Для серийного производства стоимость единицы продукции значительно снижается, что делает нестандартные валы экономически выгодными
Надежность имеет решающее значение – Медицинские устройства, аэрокосмические приводы и хирургические роботы не могут рисковать отказом из-за стандартных компонентов
Falcon CNC Swiss, как производитель миниатюрных приводных валов, предоставляет услуги по проектированию нестандартных мини-валов, при этом для деталей, обработанных на станках с ЧПУ, отсутствует плата за НИОКР. Партии прототипов от 25 штук позволяют провести тщательное тестирование перед переходом к крупносерийному производству микро-валов.
В традиционном токарном станке с ЧПУ один конец заготовки закрепляется в патроне, а оставшаяся длина заготовки не поддерживается и подвергается воздействию сил резания. Если ваша деталь представляет собой миниатюрный вал с отношением длины к диаметру более 3:1, неподдерживаемая длина будет прогибаться, создавая конусность или вибрацию, и вызывая размерные отклонения в готовой детали. Напротив, точение швейцарского типа имеет дополнительную направляющую втулку, которая обеспечивает немедленную поддержку заготовки в точке реза, в результате чего неподдерживаемая длина составляет примерно 1-2 диаметра прутка.
Вот техническое сравнение:
| Параметр | Обычное точение с ЧПУ | Швейцарское точение с ЧПУ |
|---|---|---|
| Мин. диаметр | Обычно ≥3 мм | ≥0,3 мм (0,012″) стандартно; до 0,1 мм со специализированными настройками |
| Макс. отношение L/D (без поддержки) | ≤3:1, прежде чем прогиб станет неприемлемым | ≥20:1 надежно; 25:1 достижимо с оптимизированными траекториями |
| Типичный допуск на диаметр | ±0,013 мм до ±0,025 мм | ±0,005 мм стандартно; ±0,002 мм на критических элементах |
| Допуск на позиционирование | ±0,05 мм типично | ≤±0,025 мм (0,001″)[ссылка:11] |
| Чистота поверхности (после обработки) | Ra 0,8 мкм до 1,6 мкм | Ra 0,2 мкм до 0,4 мкм стандартно; Ra 0,1 мкм с шлифовкой |
| Соосность / круглость | ≤0,005 мм на коротких деталях, ухудшается с длиной | ≤0,001 мм круглость; ≤0,002 мм соосность |
В Falcon CNC Swiss мы эксплуатируем токарные станки с ЧПУ швейцарского типа Citizen, Star и Tsugami с возможностью до 10 осей движения, живым инструментом и дополнительными шпинделями. Для микро-валов, требующих экстремальной точности – до ±0,0001″ (±0,0025 мм) – мы комбинируем швейцарское точение с собственным бесцентровым шлифованием и суперфинишированием.
Нужен надежный производитель прецизионных мини-валов для нового медицинского устройства, привода робота или электронной сборки? Поделитесь своим 2D-чертежом или 3D CAD-файлом. Наши инженеры порекомендуют оптимальный материал, класс допуска и чистоту поверхности в течение 24 часов. Получите бесплатный DFM-обзор →
Выбор материала — одно из наиболее критических инженерных решений для миниатюрных валов. Материал должен обеспечивать баланс обрабатываемости, прочности, твердости, коррозионной стойкости и стоимости. Ниже приведено исчерпывающее руководство по материалам, основанное на нашем опыте в Falcon CNC Swiss.
Мини-валы из нержавеющей стали являются наиболее распространенным выбором в медицинской, робототехнической и электронной промышленности благодаря их превосходному сочетанию коррозионной стойкости, прочности и обрабатываемости.
Нержавеющая сталь 303 – Свободнообрабатываемая марка; идеально подходит для крупносерийных изделий швейцарской обработки на винторезных станках. Содержание серы улучшает дробление стружки и снижает износ инструмента.
Нержавеющая сталь 304 – Лучшая коррозионная стойкость, чем у 303; немного сложнее в обработке. Используется для пищевых и медицинских применений.
Нержавеющая сталь 316 – Превосходная стойкость к хлоридам (биологические жидкости, морская вода). Золотой стандарт для медицинских устройств и морских датчиков.
Нержавеющая сталь 17-4 PH – Дисперсионно-твердеющая до HRC 38-45; высокая прочность и отличная усталостная стойкость. Используется в аэрокосмических при
