Швейцарская обработка титана: Полное руководство по точности и масштабируемости

Титановая швейцарская обработкасочетает непревзойденное соотношение прочности и веса титановых сплавов с точностью на микроуровне, достигаемой на швейцарских токарных станках с ЧПУ. Этот передовой метод производства крайне важен для отраслей, требующих сложных высокоточных компонентов, способных выдерживать экстремальные условия — от медицинских имплантатов до автомобильных топливных систем. Ниже мы рассматриваем его процессы, проблемы и стратегии оптимизации крупносерийного производства.

Что такое титановая швейцарская обработка?

Швейцарская обработка, возникшая в часовой промышленности Швейцарии XIX века, использует токарные станки со скользящей бабкой и направляющие втулки для стабилизации материала во время резания. В применении к титану — материалу, известному своей биосовместимостью и коррозионной стойкостью, — этот процесс достигает допусков до ±0,005 мм, что идеально подходит для сложных геометрий, таких как спинальные винты или микрожидкостные клапаны.

Ключевые преимущества:

• Сверхточность: Минимизация прогиба обеспечивает стабильность микродеталей.

• Эффективность использования материала: Системы с подачей прутка сокращают отходы на 30% по сравнению с обычным ЧПУ.

• Сложность: Приводной инструмент и дополнительные шпиндели позволяют выполнять многоосные операции за одну установку.

Процесс титановой швейцарской обработки

• Подготовка материала: Выбор титана соответствующей марки (например, Grade 5 Ti-6Al-4V для медицинского применения).

• Выбор инструмента: Твердосплавные инструменты с покрытием TiAlN для борьбы с низкой теплопроводностью титана.

• Программирование ЧПУ: CAM-программное обеспечение оптимизирует траектории инструмента для предотвращения наклепа.

• Обработка: Направляющая втулка стабилизирует титановый пруток, а охлаждающая жидкость под высоким давлением отводит тепло.

• Постобработка: Электрополировка или криогенное удаление заусенцев улучшают качество поверхности.

Типичные детали из титана, обработанные на швейцарских станках

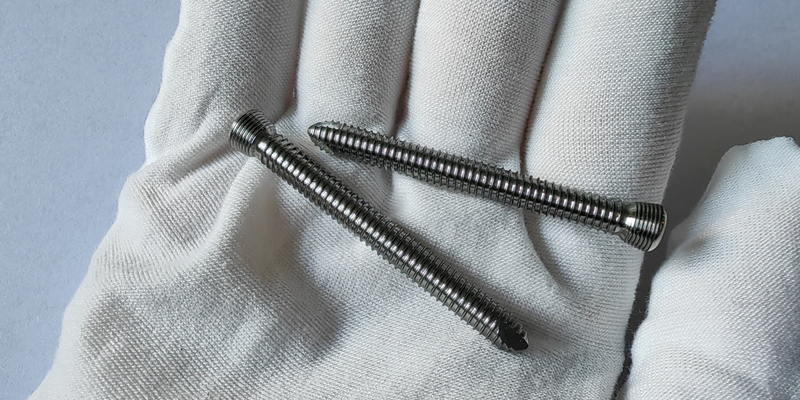

• Медицина: Ортопедические винты, корпуса кардиостимуляторов.

• Автомобилестроение: Форсунки топливных инжекторов, валы турбокомпрессоров.

• Энергетика: Подводные клапанные компоненты, трубы теплообменников.

• Бытовая электроника: Штырьки разъемов, корпуса носимых устройств.

Материалы для титановой швейцарской обработки

Промышленное применение

• Медицина: Костные винты, корпуса нейростимуляторов (чистые помещения с сертификацией ISO 13485).

• Автомобилестроение: Топливные рампы высокого давления, контакты аккумуляторов электромобилей.

• Морская промышленность: Гребные валы, крепеж, устойчивый к морской воде.

• Энергетика: Оснастка для гидроразрыва пласта, компоненты геотермальных клапанов.

• Оптика: Корпусные детали лазеров, точные оправы линз.

• Потребительские товары: Зубчатые колеса роскошных часов, шарниры для высококачественных очков.

• Промышленное оборудование: Коррозионностойкие валы насосов.

• Нефтехимия: Фитинги корпусов реакторов, пластины теплообменников.

• Телекоммуникации: Компоненты антенн 5G, ВЧ-разъемы.

Возможности крупносерийной титановой швейцарской обработки

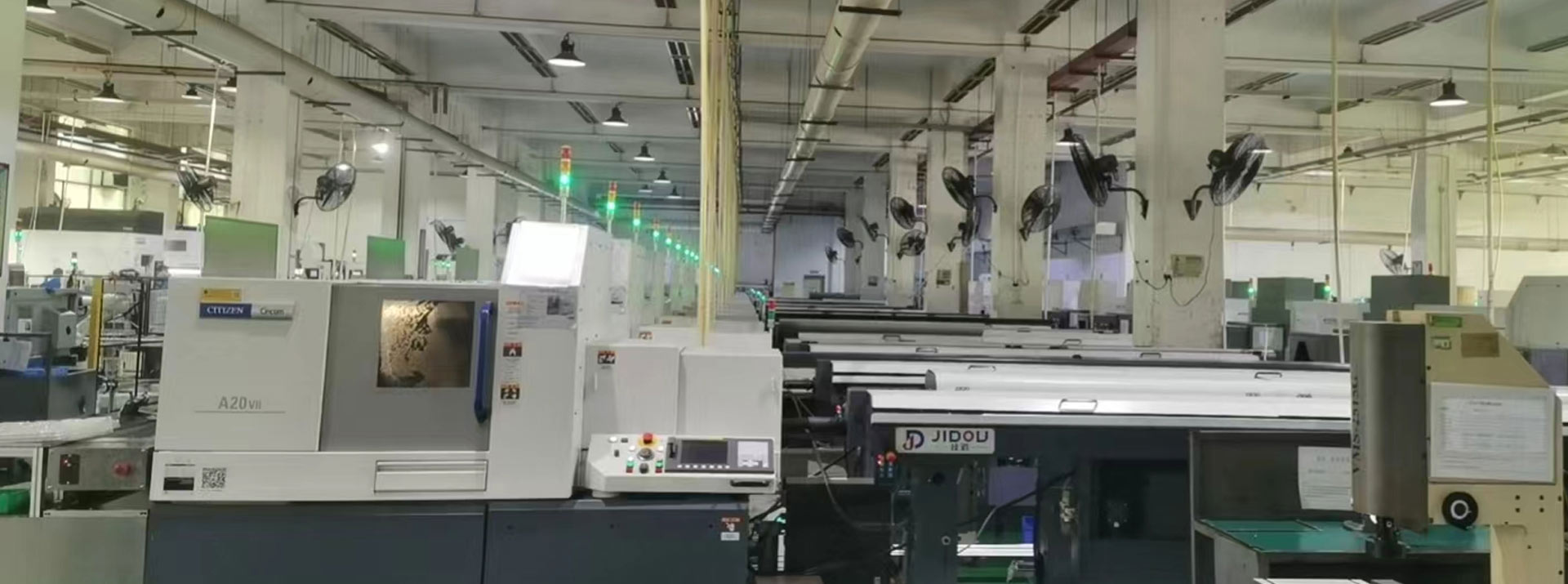

Falcon CNC Swiss специализируется на масштабируемом производстве с:

• Многошпиндельными токарными станками: Одновременная обработка 6+ деталей, сокращение времени цикла на 40%.

• Автоматизированным контролем качества: Лазерное сканирование в процессе обеспечивает соблюдение допуска ±0,002 мм.

• Криогенной обработкой: Увеличивает срок службы инструмента в 10 раз за счет снижения термического напряжения.

Почему титан трудно обрабатывать?

• Низкая теплопроводность: Тепло концентрируется на режущих кромках, ускоряя износ инструмента.

• Наклеп: Быстрое упрочнение во время обработки требует оптимизации подачи.

• Химическая реакционная способность: Титан склонен к налипанию, что требует специальных покрытий инструмента.

7 экспертных советов по титановой швейцарской обработке

• Оптимальные скорости/подачи: Поддерживайте скорость резания 60–80 м/мин для титана Grade 5.

• Охлаждающая жидкость под высоким давлением: Направляйте охлаждающую жидкость в зону резания для управления теплом.

• Покрытия инструмента: Используйте инструменты с покрытием AlCrN для улучшенной смазки.

• Контроль стружки: Применяйте сверление с отводом стружки для предотвращения ее запутывания.

• Предварительно напряженное резание: Уменьшает вибрацию в тонкостенных деталях.

• Постобработка: Электрополировка удаляет альфа-слой с медицинских компонентов.

• Валидация прототипов: Тестируйте небольшие партии для уточнения траекторий перед полномасштабным выпуском.

Выбор партнера для крупносерийной титановой швейцарской обработки

Оценивайте поставщиков по следующим критериям:

• Сертификации: ISO 9001, ITAR или соответствие FDA для регулируемых отраслей.

• Экспертиза материалов: Опыт работы с бета-сплавами и криогенными методами.

• Оборудование: Швейцарские токарные станки с дополнительными шпинделями и возможностью оси C.

• Системы качества: Документация по статистическому контролю процессов (SPC) для отслеживаемости.

Почему стоит выбрать Falcon CNC Swiss?

• Точность: Допуски ±0,002 мм для критически важных компонентов.

• Библиотека материалов: 15+ марок титана на складе, включая специальные сплавы.

• Скорость: Прототипирование за 72 часа и производство 10 000 единиц в месяц.

• Устойчивость: 98% использования материала благодаря системам с подачей прутка.

[Запросите бесплатную оценку обработки титана] – Оптимизируйте свое производство с нашей швейцарской точностью.

Часто задаваемые вопросы: типовая швейцарская обработка

Вопрос 1: Какая марка титана лучше всего подходит для медицинских имплантатов?
Ответ: Марка 23 (Ti-6Al-4V ELI) обеспечивает превосходную биосовместимость и усталостную прочность12.

Вопрос 2: Может ли швейцарская обработка работать с титановыми деталями диаметром более 30 мм?
Ответ: Да, наши станки поддерживают прутки диаметром до 32 мм и длиной до 300 мм.

Вопрос 3: Как предотвратить налипание титана во время обработки?
Ответ: Мы используем полированные геометрии инструмента и высокосмазывающие покрытия, такие как DLC (алмазоподобный углерод)12.

Вопрос 4: Какие отрасли наиболее активно используют швейцарскую обработку титана?
Ответ: Медицина, автомобилестроение и энергетика (см. "Промышленное применение").

Вопрос 5: Какие допуски достижимы?
Ответ: Стандартные ±0,005 мм, с возможностью ±0,002 мм для критических размеров.

Стандарты на медицинские устройства ISO 13485[Цитата:6]

Отчет о росте рынка титана 2025[Цитата:2]

Благодаря интеграции передовой швейцарской обработки с уникальными свойствами титана, Falcon CNC Swiss поставляет компоненты, отличающиеся долговечностью и точностью.
