Что такое швейцарская обработка с ЧПУ? Процесс, детали и применение

Швейцарская обработка с ЧПУ — это уникальный вид прецизионной обработки, часто используемый для изготовления небольших сложных точных компонентов. В отличие от обычной обработки с ЧПУ, швейцарская обработка позволяет производить детали с более жесткими допусками и улучшенным качеством поверхности. Это делает швейцарскую обработку хорошим выбором в отраслях, где точность и надежность имеют решающее значение.

Что делает швейцарскую обработку с ЧПУ особенной?

Основное отличие швейцарской обработки с ЧПУ заключается в способе поддержки материала во время процесса обработки. Прутковый материал удерживается и вращается в направляющей втулке, которая поддерживает материал вблизи места реза при выполнении швейцарской обработки с ЧПУ. Это сводит к минимуму прогиб и вибрацию, что позволяет обрабатывать длинные, тонкие и сложные детали с непревзойденной точностью.

Процесс швейцарской обработки с ЧПУ

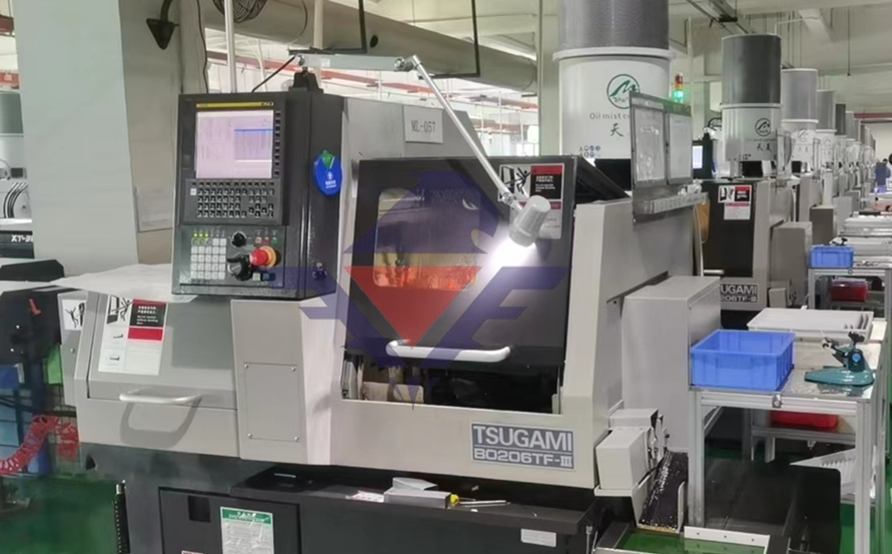

Шаг процесса №1- Загрузка пруткового материала - Процесс швейцарской обработки с ЧПУ начинается с загрузки длинного прутка сырья в токарный станок швейцарского типа с ЧПУ.

Шаг процесса №2- Поддержка направляющей втулки - Прутковый материал зажимается в направляющей втулке, похожей на податчик прутка, рядом с местом, где режущий инструмент будет формировать стружку.

Шаг процесса №3- Пруток вращается и линейно (аксиально) перемещается через направляющую втулку, пока инструменты выполняют различные виды операций (точение, фрезерование, сверление, нарезание резьбы и т.д.).

Шаг процесса №4- Одновременная работа нескольких инструментов - Швейцарские станки обычно используют несколько режущих вставок (инструментов), которые могут работать взаимозаменяемо или одновременно для создания сложных элементов за одну установку.

Шаг процесса №5- Отделение детали - После завершения обработки готовая деталь отделяется от исходного прутка.

Это позволяет выполнять серийное производство деталей с неизменно высоким качеством, минимизируя необходимость в последующих операциях для финишной обработки.

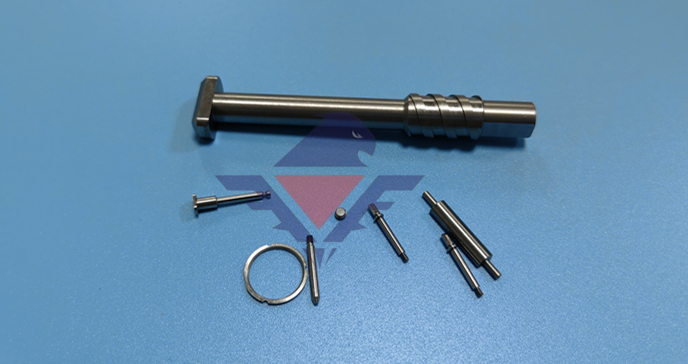

Типовые детали, изготавливаемые с помощью швейцарской обработки с ЧПУ

Швейцарская обработка обычно используется для изготовления прецизионных деталей, таких как:

• Валы, штифты

• Винты, болты, гайки

• Разъемы и фитинги

• Медицинские изделия

• Аэрокосмический крепеж

• Электронные компоненты

Эти детали должны обладать отличной размерной точностью, гладкой поверхностью и жесткими допусками; многие из них ограничены по размерам с очень малыми допусками и должны соответствовать строгим стандартам ASTM. Швейцарская обработка с ЧПУ — один из методов, гарантирующих и обеспечивающих производство этих чрезвычайно точных деталей.

Области применения деталей, обработанных на швейцарских станках с ЧПУ

Гибкость и точность швейцарской обработки с ЧПУ делают ее подходящей для следующих отраслей:

• Медицинские изделия: Изготовление небольших сложных хирургических инструментов и имплантатов из биосовместимых материалов.

• Аэрокосмическая отрасль:Обработка легких, вибростойких компонентов для бортовых систем.

• Электроника:Производство миниатюрных разъемов и крепежа, используемых в новейших высокотехнологичных устройствах.

• Автомобильная промышленность:Поставка прецизионных обработанных компонентов для двигателей и трансмиссий.

• Промышленное оборудование:Изготовление крепежа и валов, устойчивых к высоким нагрузкам.
