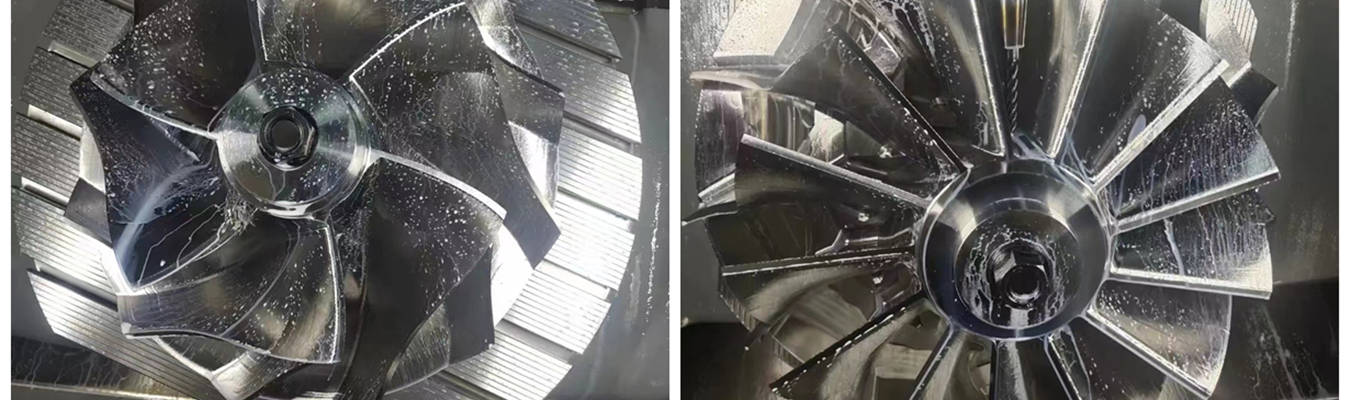

В мире насосов, компрессоров, турбин и турбокомпрессоров рабочие колеса служат их «сердцем», поскольку предназначены для эффективного перемещения газа или жидкости. Однако изготовление этих рабочих колес может быть чрезвычайно сложным. Каждое рабочее колесо по сути представляет собой геометрическую головоломку. Рабочее колесо состоит из чрезвычайно тонких изогнутых лопастей, глубоко утопленных проточных каналов и сложных аэродинамических поверхностей, все это изготовлено из цельного металла.
Это руководство покажет вам, что работает при обработке рабочих колес. Никакой «воды», никаких академических теорий: только практическая инженерия о том, как правильно обрабатывать тонкостенные лопасти рабочих колес, как определить наилучшую последовательность резания и как выбирать материалы с учетом ваших бюджетных ограничений.

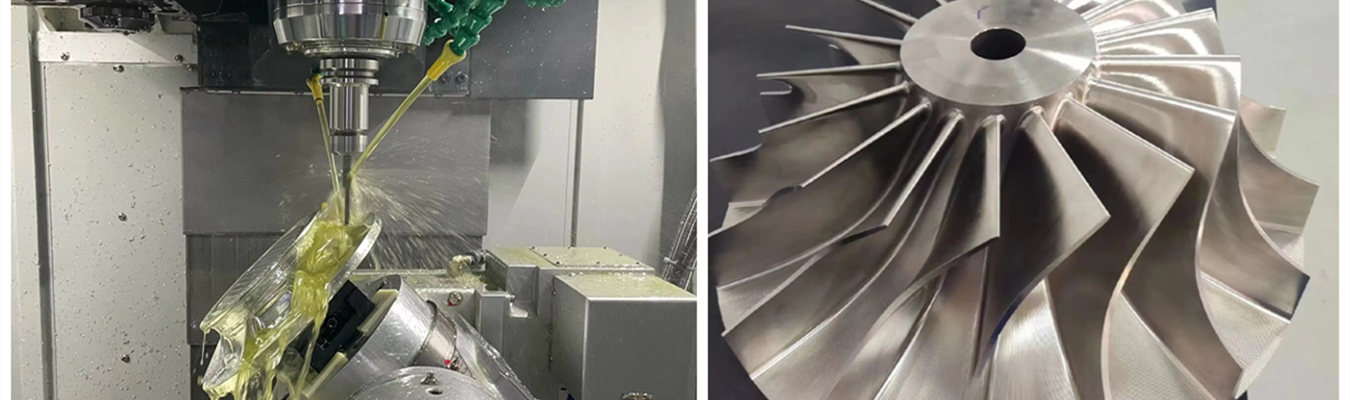

Если вы работаете в сфере OEM-обработки рабочих колес, являетесь станочником, занимающимся промышленной обработкой рабочих колес, или изготавливаете прототипы рабочих колес на станках с ЧПУ, вам необходимо найти партнера, понимающего эти сложности. Кроме того, мы поможем вам на каждом этапе процесса: от оснастки и стратегии траектории инструмента до динамической балансировки и финишной обработки деталей. Если вы планируете производить собственные рабочие колеса или заказывать их у другого авторитетного поставщика услуг ЧПУ, вам необходимо знать, где можно сократить производство без ущерба для качества, а где нет места для компромиссов.
Производство промышленных рабочих колес включает несколько типов процессов, таких как обработка центробежных рабочих колес, используемых в насосах, обработка турбинных рабочих колес для аэрокосмической отрасли и обработка насосных рабочих колес для гидравлических систем. Все эти процессы имеют одни и те же основные проблемы.
Тонкостенные лопасти рабочих колес предназначены для обеспечения хорошей гидродинамики потока и снижения веса, но из-за своей тонкости они имеют очень низкую жесткость. Когда режущий инструмент контактирует с лопастью рабочего колеса, тонкая лопасть изгибается от инструмента, вызывая несоответствие размеров, качества поверхности и общей геометрии.
Тонкостенные компоненты также очень подвержены вибрациям (дребезжанию) при обработке. По мере углубления резания величина вибрации увеличивается из-за постоянно меняющейся жесткости заготовки. Для таких материалов, как титан или инконель, которые обычно используются при обработке турбинных рабочих колес, эта проблема усугубляется плохой теплопроводностью.
Между лопастями рабочего колеса находятся глубокие узкие каналы. Чтобы обработать поверхность ступицы, инструмент должен достичь дна канала, а затем подняться по обеим сторонам лопасти. Длинные инструменты изгибаются при резании. Стандартные державки инструмента могут сталкиваться с лопастями. Кроме того, сами лопасти обычно имеют сложную свободную форму, что делает доступ к ним постоянно сложным.
Точность, требуемая для высокоскоростных турбомашинных рабочих колес, исключительна. Несоблюдение жестких геометрических параметров приводит к несоответствию размеров и качества поверхности, что создает аэродинамическое сопротивление, снижая эффективность и увеличивая шум. Неправильное позиционирование лопасти приведет к нарушению потока. С учетом требований динамической балансировки любая неточность обработки превратится в вибрацию, которую невозможно сбалансировать.
Вот почему обработка рабочих колес с жесткими допусками критически важна в таких приложениях. В Falcon CNC Swiss мы специализируемся на последовательном поддержании жестких допусков.
Порядок обработки деталей влияет на все аспекты вашего бизнеса. Правильный порядок обеспечивает стабильность компонента, балансирует удаление материала, отвод стружки и тепла, а также позволяет соблюдать требования производительности.
Типичная пятиосевая последовательность обработки рабочих колес начинается с цельных прутков или кованых заготовок. Обработка рабочего колеса из цельного материала приводит к получению деталей более высокого качества, большей гибкости конструкции и все чаще заменяет литые детали в высокопроизводительных турбомашинах.
Стандартный рабочий процесс:
Первичная подготовка заготовки – точение наружного диаметра, подрезка торцов, сверление центровых отверстий для оснастки.
Трехосевая предварительная обработка – удаление основного материала вокруг ступицы, чтобы обеспечить доступ пятиосевого инструмента без излишнего холостого хода.
Пятиосевое черновое фрезерование между лопастями – удаление материала из каждого проточного канала. Оставление припуска на поверхностях лопастей для чистовой обработки.
Пятиосевая получистовая обработка – очистка поверхностей ступицы и лопастей до размеров, близких к конечным (0.1–0.2 мм).
Чистовая обработка лопастей – окончательный проход с использованием фрезерования по касательной или точечного фрезерования в зависимости от кривизны.
Чистовая обработка ступицы – финишная обработка поверхности ступицы между каждой парой лопастей.
Чистовая обработка галтелей – сглаживание радиуса в месте соединения лопасти со ступицей. Эти галтели являются зонами высоких напряжений и должны быть гладкими.
Динамическая балансировка – измерение и устранение дисбаланса в соответствии со стандартом ISO 1940.
Рабочие колеса имеют симметричную форму, но их зажим может быть затруднителен. Зажим снаружи по диаметру или через болтовое отверстие в центре не подходит для сложной пятиосевой работы из-за блокировки доступа.
Лучший способ зажать рабочее колесо – использовать специально разработанное обработанное приспособление, привинченное к монтажной поверхности рабочего колеса, которое затем крепится к пятиосевому столу. Таким образом, рабочее колесо сохраняет повторяемую ориентацию на протяжении всего процесса обработки.
Многоосевая обработка рабочих колес на станках с ЧПУ требует такой степени точности оснастки. Интегрированная зажимная оснастка позволяет выполнять весь процесс обработки за одну установку с меньшим количеством ошибок и повышенной эффективностью. Кроме того, турбинные рабочие колеса, обработанные из высокопрочных материалов, требуют, чтобы вся система станок-приспособление была спроектирована с достаточной жесткостью для выдерживания сил резания. Узнайте больше о производстве прецизионных рабочих колес на ЧПУ от Falcon CNC Swiss.
Неисправное рабочее колесо может привести к повреждению подшипников, вибрации, потерям энергии и преждевременному выходу из строя. Добавление материала (шпаклевки) к обработанной детали или сверление отверстий дают лишь временное решение проблемы обработки, но не являются настоящим решением.
Насосные рабочие колеса обычно изготавливаются в соответствии со стандартами ISO 1940 G6.3, G6.0 и G5.0, но для высокоскоростных применений могут потребоваться стандарты G2.5 или G1.0. Эти стандарты допускают определенную величину дисбаланса в зависимости от рабочей скорости ротора. Например, для насосного рабочего колеса весом 10 кг при 3000 об/мин требуется остаточный дисбаланс 8 г·мм для соответствия стандарту G2.5.
Стремление к более высокому стандарту, чем требуется, может увеличить затраты без каких-либо существенных преимуществ. Используя прецизионную динамическую балансировку, можно значительно снизить амплитуду вибрации и обеспечить стабильность балансировки большого количества рабочих колес.
Для достижения стабильных результатов балансировки:
Проверьте, чтобы каждая лопасть имела идентичное распределение веса
Убедитесь, что все поверхности лопастей симметричны, прежде чем деталь покинет станок
Используйте двухплоскостную (динамическую) балансировку, а не одноплоскостную, если только геометрия не оправдывает иное
Этап чистовой обработки отличает хорошие рабочие колеса от отличных. Качество поверхности напрямую влияет на аэродинамику, шум и усталостную долговечность. Это особенно важно при обработке рабочих колес с покрытием – покрытия лучше сцепляются с гладкими поверхностями, продлевая срок службы компонента.
Проверенные передовые методы чистовой обработки:
Используйте специализированные модули программирования рабочих колес, которые понимают геометрию лопасть-ступица
Выбирайте между фрезерованием по касательной и точечным фрезерованием в зависимости от кривизны лопасти
Контролируйте величину шага между проходами – слишком большой шаг оставляет гребни, слишком маленький увеличивает время цикла
Применяйте сглаживание оси инструмента, чтобы предотвратить изменения направления, оставляющие следы
Конструкторские решения, принятые на ранних этапах CAD, существенно влияют на стоимость производства. Вот как.
Что увеличивает стоимость
| Конструктивная особенность | Почему увеличивает стоимость |
| Большое количество очень тонких лопастей | Больше траекторий инструмента, меньше инструменты, медленнее подачи |
| Глубокие проточные каналы с малым радиусом | Требуются длинные инструменты, которые отклоняются; больше чистовых проходов |
| Несимметричное расположение лопастей | Усложняет автоматизацию траекторий инструмента; больше ручного программирования |
| Сильно скрученные поверхности лопастей | Сложное пятиосевое движение; более низкая скорость обработки |
| Неоправданно жесткие допуски на некритичных поверхностях | Увеличивает время контроля; требует больше производственных часов без функциональной выгоды |
Ослабьте допуски там, где это возможно – только критические поверхности требуют микронной точности.
Добавьте фаски или радиусы на острые углы – улучшает доступ инструмента и снижает концентрацию напряжений.
Рассмотрите послеобработочные операции – дробеструйная обработка улучшает качество поверхности без дорогих траекторий для зеркальной отделки.
Сначала прототипируйте, затем масштабируйте – обработка прототипов рабочих колес позволяет проверить конструкцию, прежде чем переходить к серийному производству.
Используйте правильную стратегию черновой обработки – фрезерование с фикси
