Полное руководство по швейцарской CNC-обработке

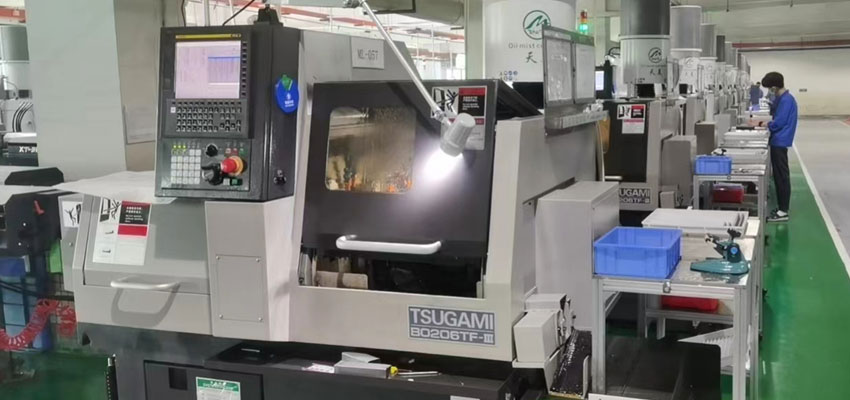

A. Краткий обзор швейцарской CNC-обработки:

Швейцарская CNC-обработка, также известная как швейцарское точение или швейцарская винторезная обработка, представляет собой специализированную форму прецизионной обработки, особенно хорошо подходящую для производства небольших, сложных и высокоточных деталей. Процесс швейцарской CNC-обработки получил свое название от швейцарских часовщиков, которые изначально разработали и использовали эту технологию для изготовления сложных часовых компонентов.

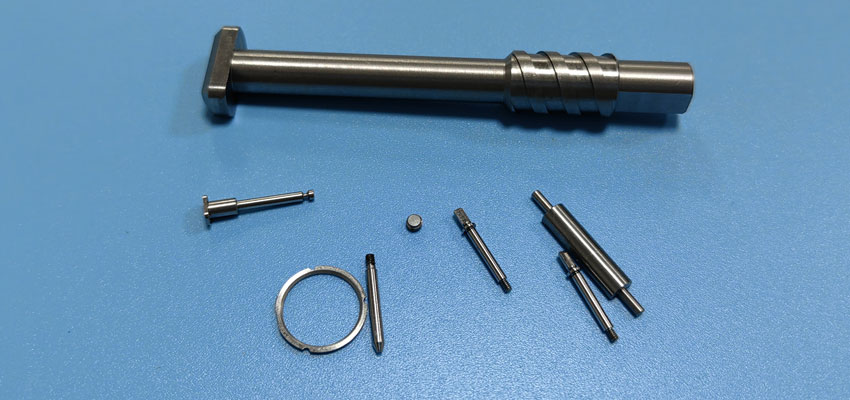

Ключевые особенности швейцарской CNC-обработки включают:

1. Конструкция с подвижной шпиндельной бабкой: В швейцарских станках с ЧПУ заготовка удерживается в цанге, а режущий инструмент устанавливается на подвижной шпиндельной бабке. Такая конструкция обеспечивает точную и эффективную обработку длинных и тонких деталей.

2. Направляющая втулка: Швейцарские станки часто оснащены направляющей втулкой, которая поддерживает заготовку во время обработки. Это особенно полезно для обработки длинных и тонких деталей с высоким соотношением сторон.

3. Одновременная обработка: Швейцарские станки с ЧПУ могут выполнять несколько операций обработки одновременно, включая точение, фрезерование, сверление и нарезание резьбы. Эта возможность сокращает время цикла и повышает эффективность.

4. Высокая точность: Швейцарская CNC-обработка известна своим высоким уровнем точности, что позволяет производитьшвейцарские детали для винторезных станковс жесткими допусками и сложной геометрией.

5. Автоматическая подача прутка: Швейцарские станки оснащены автоматическими устройствами подачи прутка, которые обеспечивают непрерывную обработку длинных прутков исходного материала, минимизируя время простоя для перезагрузки материала.

6. Универсальность: Первоначально разработанная для часового дела, швейцарская CNC-обработка нашла применение в различных отраслях промышленности за пределами часового дела, включая медицину, авиакосмическую промышленность, электронику и автомобилестроение.

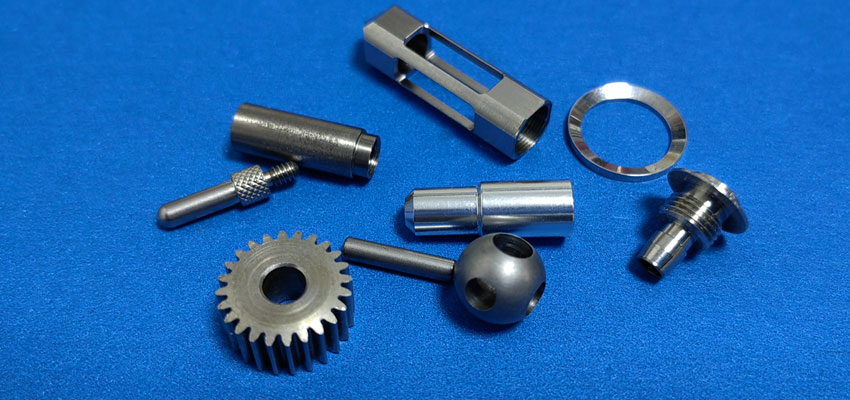

B. Важность швейцарской CNC-обработки в различных отраслях промышленности:

1. Медицинская промышленность:

Швейцарская CNC-обработка широко используется при производстве небольших высокоточных медицинских компонентов, таких как хирургические инструменты, зубные имплантаты и ортопедические имплантаты.

2. Авиакосмическая промышленность:

Авиакосмический сектор выигрывает от швейцарской CNC-обработки при изготовлении сложных и легких компонентов, таких как авиационные разъемы, крепежные элементы и критически важные детали для авионики.

3. Электронная промышленность:

В электронной промышленности швейцарская CNC-обработка используется для производства миниатюрных компонентов для электронных устройств, разъемов и других прецизионных деталей, используемых в бытовой электронике.

4. Автомобильная промышленность:

Швейцарская CNC-обработка используется для производства небольших сложных автомобильных компонентов, включая топливные форсунки, корпуса датчиков и прецизионные шестерни.

5. Часовое дело и ювелирная промышленность:

Технология берет свое начало в часовом деле, и швейцарская CNC-обработка продолжает играть решающую роль в производстве сложных часовых компонентов и прецизионных деталей для ювелирной промышленности.

6. Общее производство:

Швейцарская CNC-обработка ценится за ее способность эффективно производить высокоточные мелкие детали в различных отраслях промышленности, что делает ее универсальным решением для различных производственных нужд.

Резюмируя, швейцарская CNC-обработка — это специализированный и высокоточный производственный процесс, который находит широкое применение в отраслях, требующих небольших, сложных и высокоточных компонентов. Ее эффективность, точность и способность обрабатывать сложные геометрии делают ее ценной технологией в современном производстве.

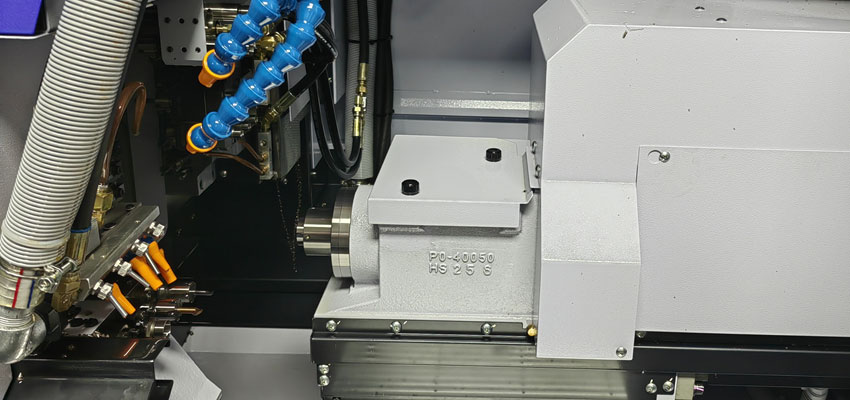

Станки с ЧПУ швейцарского типа, также известные как швейцарские токарные автоматы или швейцарские токарные станки, работают на основе уникальной конструкции, которая позволяет точно и эффективно обрабатывать небольшие, сложные и высокоточные детали. Ниже представлен обзор работы швейцарских станков:

1. Конструкция с подвижной шпиндельной бабкой:

Швейцарские станки имеют конструкцию с подвижной шпиндельной бабкой. Заготовка зажимается в цанге и устанавливается на шпиндельной бабке, которая может перемещаться вдоль оси Z (продольное перемещение). Эта конструкция имеет решающее значение для обработки длинных тонких деталей с высокой точностью.

2. Направляющая втулка:

Многие швейцарские станки оснащены направляющей втулкой, расположенной рядом с зоной обработки. Направляющая втулка обеспечивает поддержку заготовки, особенно для длинных и тонких деталей. Она помогает минимизировать прогиб и обеспечивает точную обработку.

3. Автоматическая подача прутка:

Швейцарские станки с ЧПУ оснащены автоматическими податчиками прутка. Сырье, обычно в виде длинного прутка, загружается в станок. Автоматический податчик прутка непрерывно подает материал в станок, обеспечивая бесперебойную обработку.

4. Настройка инструмента:

Швейцарские станки имеют настройку инструмента, которая включает различные режущие инструменты и приспособления. Эти инструменты устанавливаются на инструментальных суппортах, что позволяет одновременно обрабатывать заготовку с помощью нескольких инструментов.

5. Одновременная обработка:

Одной из ключевых особенностей швейцарских станков является их способность выполнять несколько операций обработки одновременно. Сочетание подвижной шпиндельной бабки и направляющей втулки, а также использование нескольких инструментов позволяет одновременно выполнять такие операции, как точение, фрезерование, сверление и нарезание резьбы.

6. Движение по оси Z:

Подвижная шпиндельная бабка перемещается вдоль оси Z, что позволяет обрабатывать заготовку по длине. Это движение вместе с вращением заготовки обеспечивает выполнение токарных операций.

7. Движение инструмента:

Инструменты устанавливаются на инструментальных суппортах, которые перемещаются по оси X (радиальное движение) и оси Y (осевое движение). Это движение вместе с вращением заготовки позволяет инструментам придавать форму и обрабатывать заготовку.

8. Снятие материала:

По мере вращения заготовки и перемещения инструментов по нескольким осям с заготовки удаляется материал для придания ей нужной формы, характеристик и размеров. Сочетание точных движений и инструментальной оснастки обеспечивает высокоточную обработку.

9. Контроль качества:

Швейцарские станки часто оснащены датчиками и системами мониторинга для обеспечения контроля качества. Эти системы могут в режиме реального времени проверять размеры, износ инструмента и другие факторы для поддержания требуемой точности.

10. Готовая деталь:

После завершения процесса обработки готовая деталь выбрасывается из станка. Система непрерывной подачи прутка позволяет обрабатывать несколько деталей последовательно.

11. Оптимизация материала:

Швейцарские станки предназначены для минимизации отходов материала. Использование непрерывного прутка сырья оптимизирует потребность в дополнительной обработке материала и снижении отходов.

Швейцарские станки с ЧПУ являются высокоспециализированными и эффективными для производства сложных и малогабаритных компонентов с жесткими допусками. Их конструкция и возможности делают их особенно подходящими для таких отраслей, как медицина, авиакосмическая промышленность, электроника и автомобилестроение, где высокая точность имеет решающее значение.

Швейцарская обработка и традиционная обработка представляют собой два разных подхода к прецизионной обработке, каждый из которых имеет свои преимущества и области применения. Вот сравнение швейцарской и традиционной обработки:

Швейцарская обработка:

1. Дизайн и конструкция: Швейцарские станки специально разработаны для производства мелких, сложных и высокоточных деталей, особенно с длинной и тонкой геометрией.

2. Скользящая шпиндельная бабка: Швейцарские станки имеют конструкцию с подвижной шпиндельной бабкой, что позволяет точно обрабатывать заготовку.

3. Подача материала: Автоматическая подача прутка: Швейцарская обработка часто включает использование автоматических податчиков прутка, что позволяет непрерывно обрабатывать длинные прутки сырья. Это минимизирует отходы материала и сокращает время простоя для перезагрузки.

4. Инструмент и одновременная обработка: Несколько инструментов: Швейцарские станки могут использовать несколько инструментов одновременно, выполняя такие операции, как точение, фрезерование, сверление и нарезание резьбы одновременно.

5. Направляющая втулка: Наличие направляющей втулки помогает поддерживать заготовку, минимизируя прогиб во время обработки.

6. Эффективность и точность: Швейцарские станки известны своей высокой точностью и аккуратностью. Система непрерывной подачи прутка и одновременная обработка способствуют высокой эффективности.

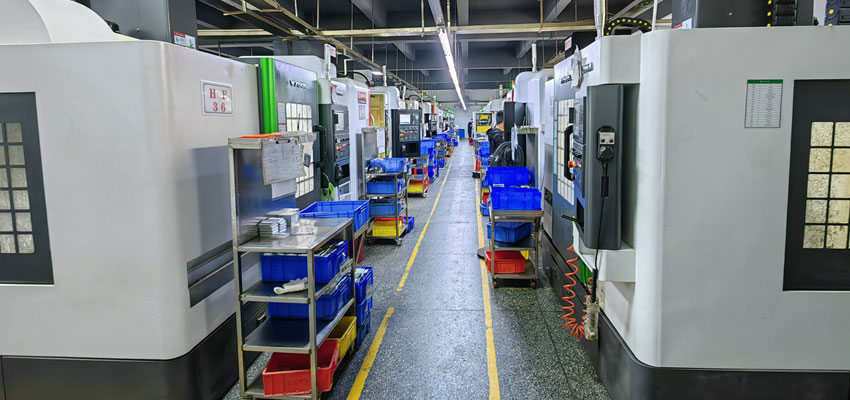

Традиционная обработка:

1. Универсальность и общие применения: Традиционные методы обработки, такие как фрезерование и точение, универсальны и могут обрабатывать широкий спектр размеров и форм деталей. Подходят как для мелких, так и для крупных деталей, применяются в различных отраслях.

2. Настройка и смена инструмента: Смена инструмента может потребовать остановки процесса обработки, что приводит к увеличению времени простоя по сравнению со швейцарской обработкой. Настройка инструмента может включать ручные регулировки и замены.

3. Обработка материала: Пакетная обработка: Традиционная обработка часто используется для пакетной обработки, когда несколько деталей обрабатываются за одну установку.

4. Обработка материала: Обработка материала может включать больше ручных операций по сравнению с непрерывной подачей прутка в швейцарской обработке.

5. Сложность операций: Последовательные операции: Традиционная обработка может включать последовательные операции, когда используются разные станки или установки для точения, фрезерования и других процессов.

6. Обработка сложных деталей: Хотя традиционная обработка может справляться со сложными деталями, для сложных элементов может потребоваться больше изменений в настройках.

7. Размер деталей: Подходит как для мелких, так и для крупных деталей, в зависимости от типа станка и используемого метода.

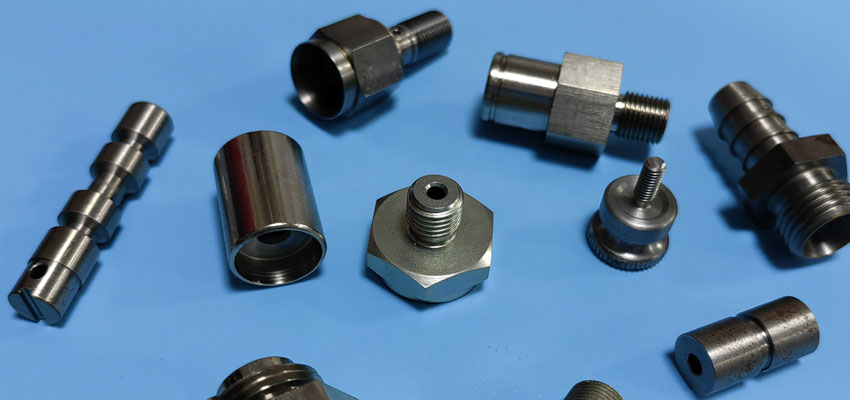

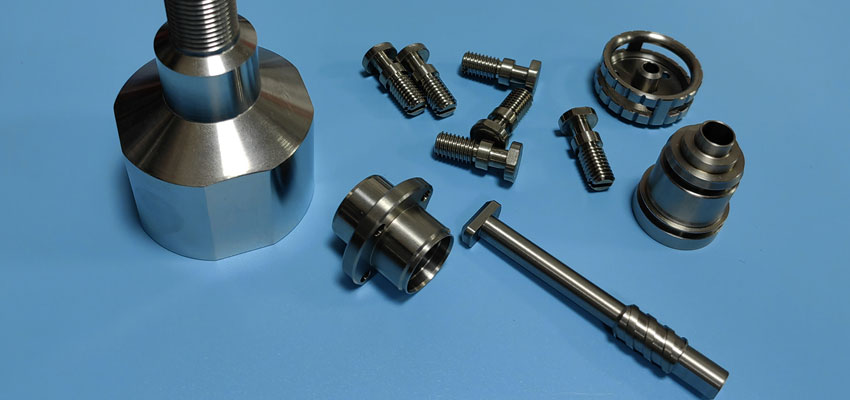

Соображения при выборе между швейцарской и традиционной обработкой:

Сложность деталей: Для мелких, сложных деталей с жесткими допусками швейцарская обработка может быть более подходящей. Традиционная обработка универсальна и может обрабатывать более широкий диапазон сложности деталей.

A. Материал и объем: Швейцарская обработка часто предпочтительна для крупносерийного производства мелких деталей. Традиционная обработка подходит как для мелкосерийного, так и для крупносерийного производства, особенно для более крупных деталей.

B. Время настройки и эффективность: Швейцарская обработка превосходит по времени настройки и эффективности при непрерывном производстве. Традиционная обработка может включать более длительное время настройки и больше ручных операций.

C. Смена инструмента: Швейцарская обработка позволяет одновременно использовать несколько инструментов, уменьшая необходимость частой смены инструмента. Традиционная обработка может требовать больше замен и регулировок инструмента.

В итоге выбор между швейцарской и традиционной обработкой зависит от таких факторов, как размер деталей, сложность, объем и конкретные требования применения. Каждый подход имеет свои сильные стороны, и решение должно основываться на уникальных характеристиках конкретного проекта.

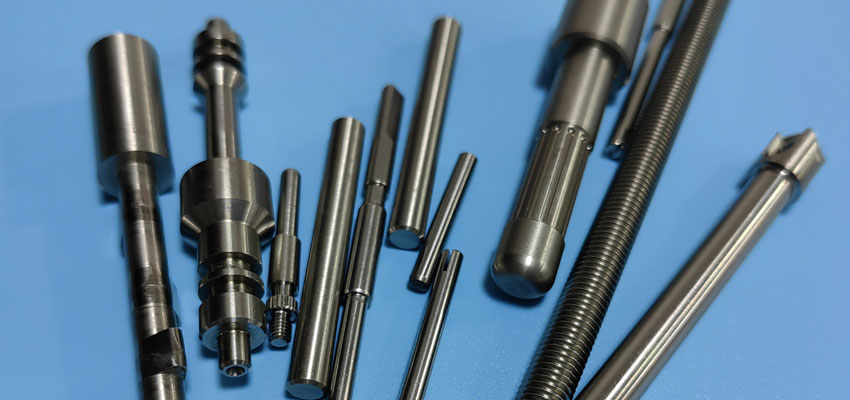

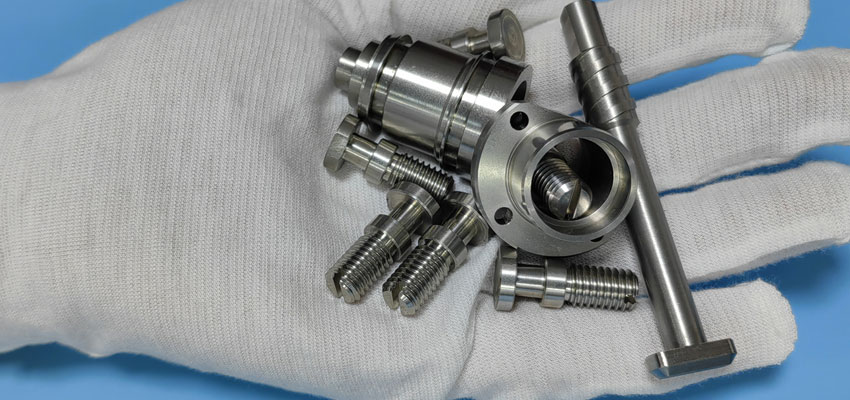

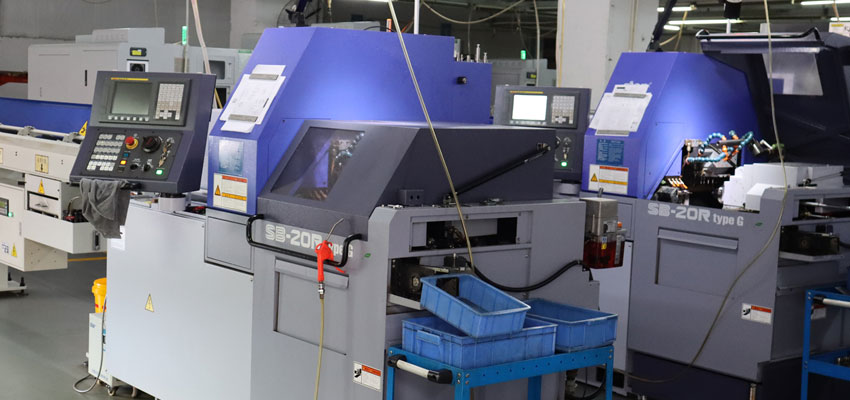

Швейцарская прецизионная обработка предлагает ряд преимуществ, особенно при производстве мелких, сложных и высокоточных деталей. Вот некоторые ключевые преимущества швейцарской прецизионной обработки:

1. Высокая точность и аккуратность:

В основе швейцарской прецизионной обработки лежит непоколебимая приверженность высокой точности и аккуратности. Возможности одновременной обработки, достигаемые за счет скользящей шпиндельной бабки и направляющей втулки, гарантируют, что каждый компонент изготавливается с тщательным вниманием к деталям. Жесткие допуски становятся отличительной чертой, что делает швейцарскую прецизионную обработку предпочтительным выбором для отраслей, требующих максимальной точности, таких как медицинские устройства и аэрокосмическая промышленность.

2. Повышенная эффективность и производительность:

Швейцарская прецизионная обработка выходит за рамки точности; она переопределяет эффективность и производительность. Одновременная работа позволяет легко и быстро производить сложные компоненты. Благодаря сокращенному времени настройки и минимальной смене инструмента, Falcon CNC Swiss гарантирует, что ваши проекты быстро перейдут от замысла к завершению, повышая общую эффективность и производительность.

3. Экономическая эффективность швейцарской обработки с ЧПУ:

Точность не обязательно должна быть дорогой. Швейцарская прецизионная обработка, предлагаемая Falcon CNC Swiss, по своей сути экономически эффективна. Оптимизированные процессы, сокращение отходов материала и эффективные производственные циклы способствуют созданию экономически выгодного решения для ваших производственных нужд. Точность, достигаемая в каждом компоненте, гарантирует, что качество не пострадает, что делает это разумной инвестицией для проектов любого масштаба.

Таким образом, швейцарская прецизионная обработка предлагает сочетание высокой точности, эффективности и универсальности, что делает ее предпочтительным методом для отраслей, требующих производства мелких, сложных и высокоточных деталей. Преимущества способствуют снижению производственных затрат, повышению качества и сокращению времени вывода на рынок для многих применений.

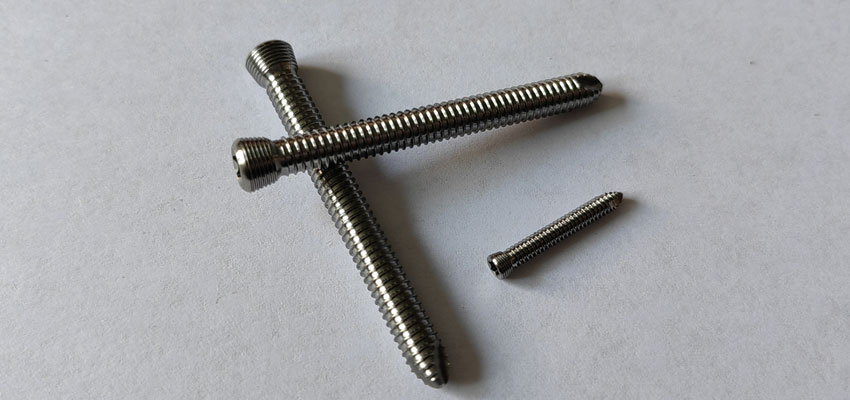

A. Использование швейцарской токарной обработки с ЧПУ в медицинской промышленности:

1. Хирургические инструменты:Швейцарская токарная обработка с ЧПУ широко используется в производстве высокоточных хирургических инструментов, включая скальпели, зажимы и ножницы.

2. Зубные имплантаты:Эта технология применяется при изготовлении сложных зубных имплантатов и компонентов, используемых в различных стоматологических приложениях.

3. Ортопедические устройства:Детали, обработанные на швейцарских станках, играют решающую роль в производстве ортопедических устройств, таких как костные винты, пластины и имплантаты суставов.

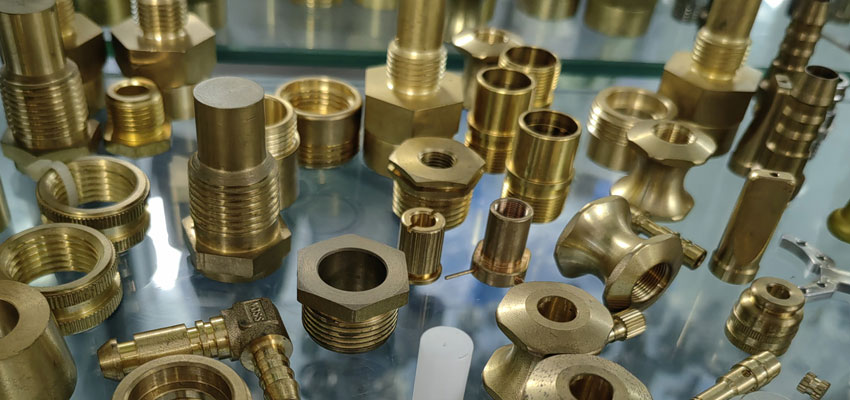

B. Роль швейцарской токарной обработки с ЧПУ в аэрокосмической промышленности:

1. Компоненты летательных аппаратов:Швейцарская токарная обработка с ЧПУ используется в производстве критически важных аэрокосмических компонентов, включая разъемы, фитинги и крепежные элементы.

2. Детали авионики:Высокоточные детали для авионики, такие как корпуса датчиков, разъемы и электронные компоненты, изготавливаются с использованием швейцарской обработки.

3. Легкие конструкции:Швейцарская обработка подходит для производства легких и сложных конструкций для аэрокосмических применений, способствуя повышению топливной эффективности.

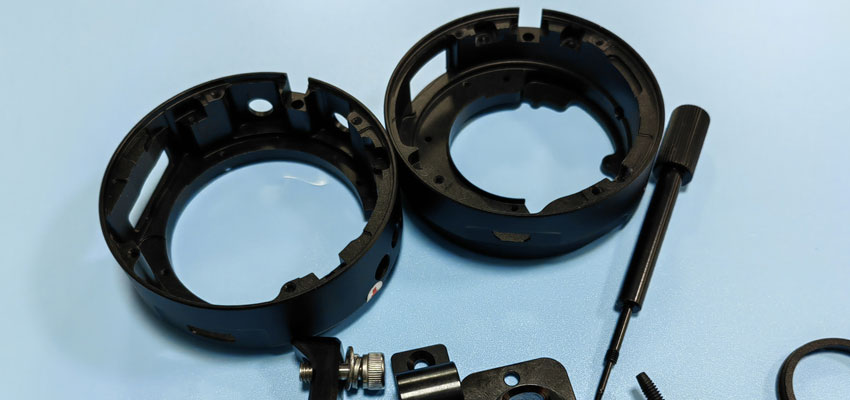

C. Другие отрасли, где применяется швейцарская токарная обработка с ЧПУ:

1. Электронная промышленность:Производство миниатюрных компонентов для электронных устройств, включая разъемы, гнезда и корпуса датчиков. Детали, обработанные на швейцарских станках, критически важны для миниатюризации и точности, необходимых в электронных приложениях.

2. Автомобильная промышленность:Изготовление небольших высокоточных автомобильных компонентов, таких как топливные форсунки, разъемы и компоненты датчиков. Швейцарская обработка используется для производства сложных деталей, которые способствуют общей производительности и надежности транспортных средств.

3. Часовое дело и ювелирные изделия:Швейцарская токарная обработка с ЧПУ берет свое начало в часовом деле и продолжает играть жизненно важную роль в производстве сложных часовых компонентов. Детали для высококачественных ювелирных изделий, где важны точность и мелкие детали, часто изготавливаются с использованием швейцарской обработки.

4. Потребительская электроника:Производство компонентов для смартфонов, планшетов и других потребительских электронных устройств. Швейцарская обработка используется для создания точных и сложных деталей, которые способствуют функциональности и эстетике потребительской электроники.

5. Оптическая промышленность:Изготовление прецизионных оптических компонентов, включая линзы, призмы и зеркала. Детали, обработанные на швейцарских станках, имеют решающее значение для достижения высокого оптического качества, необходимого в различных оптических приборах.

Универсальность и точность швейцарской токарной обработки с ЧПУ делают ее ценной технологией в отраслях, требующих сложных и высокоточных деталей. Ее способность работать с различными материалами и эффективно производить мелкие детали ставит ее в ряд важнейших производственных процессов в современных промышленных приложениях.

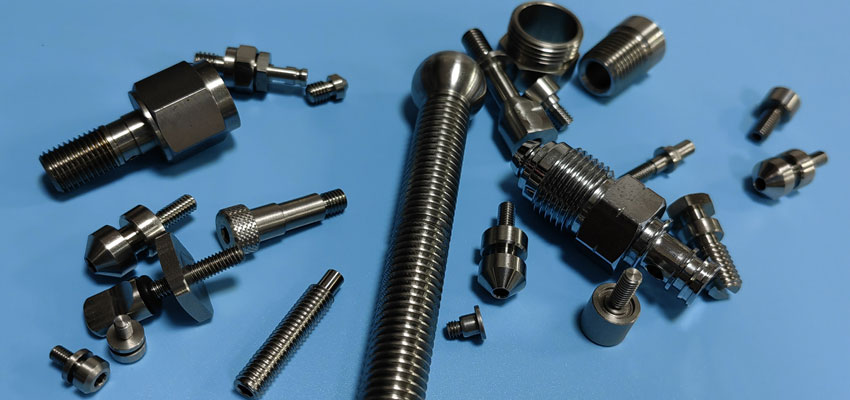

Добро пожаловать в Falcon CNC Swiss, где точность встречается с инновациями в области швейцарской обработки с ЧПУ. Начиная ваш путь в обработке, мы предлагаем вам бесценные идеи по оптимизации ваших конструкций для достижения наилучших результатов. Ознакомьтесь с нашими «5 советами по проектированию для швейцарской обработки с ЧПУ», чтобы обеспечить бесперебойный и эффективный производственный процесс.

1. Точность в четкости:

Начните с точности и четкости ваших чертежей. Обеспечение разборчивых и точных чертежей имеет первостепенное значение, чтобы наши операторы могли быстро понять и обработать ваши детали. Включите исчерпывающую информацию, такую как размеры, допуски, а также спецификации материалов и отделки, для упрощения процесса обработки.

2. Отверстия стандартных размеров для эффективности:

Оптимизируйте эффективность, используя в своих проектах отверстия стандартных размеров. Чрезвычайно маленькие или глубокие отверстия могут усложнить обработку, что приведет к увеличению затрат. Использование отверстий стандартных размеров, когда это возможно, обеспечивает более гладкий и экономичный процесс обработки.

3. Плавные углы — плавный процесс:

Устраните сложности, избегая острых углов в ваших конструкциях. Независимо от того, используется ли традиционный токарный станок с ЧПУ или швейцарский станок, предпочтительны скругленные углы. Такой подход к проектированию минимизирует трудности, связанные с круглыми сверлами, и устраняет необходимость в дорогостоящих методах, таких как электроэрозионная обработка. Соблюдайте подходящий радиус скругления, чтобы предотвратить вибрацию и преждевременный износ инструмента.

4. Жесткие допуски там, где необходимо:

Стратегическое использование допусков является ключом к экономичной обработке. Назначайте жесткие допуски только там, где это необходимо, так как излишне строгие допуски могут увеличить время обработки и общую стоимость деталей. Продуманное применение допусков обеспечивает точность там, где это наиболее важно.

5. Внимание к толщине стенок:

Уделяйте приоритетное внимание толщине стенок в ваших проектах. Хотя швейцарские станки могут работать с более тонкими стенками, рекомендуется избегать проектирования деталей с чрезмерно тонкими стенками. Более тонкие стенки могут привести к таким проблемам, как вибрация, что приводит к менее точным деталям с пониженным качеством поверхности. В пластиковых деталях тонкие стенки могут способствовать таким проблемам, как коробление и размягчение.

В Falcon CNC Swiss мы даем вам возможность достичь вершины точности в швейцарской обработке с ЧПУ. Применяйте эти советы по проектированию, чтобы поднять свои проекты на новый уровень и обеспечить бесперебойное сотрудничество с нашими передовыми услугами обработки. Для получения индивидуальных рекомендаций или вопросов о наших услугах не стесняйтесь обращаться к нашей команде экспертов.
