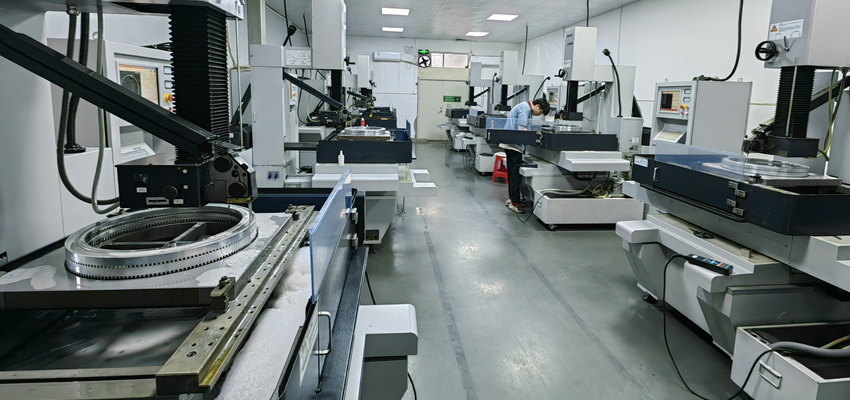

Что такое прецизионная обработка на станках с ЧПУ?

Общие типы точной механической обработки включают различные процессы, в которых используются компьютеризированные инструменты для удаления материала с заготовки, создавая точные и аккуратные детали. Вот некоторые из распространенных типов:

CNC фрезерование:

Обзор: CNC фрезерование включает использование вращающихся режущих инструментов для удаления материала с заготовки. Оно может использоваться для широкого спектра применений, включая создание плоских поверхностей, пазов и сложных 3D-форм.

Процесс: Фрезерные станки с ЧПУ могут работать по нескольким осям, а режущий инструмент перемещается вдоль заготовки, чтобы придать ей форму в соответствии с запрограммированным дизайном.

CNC точение (токарная обработка):

Обзор: CNC точение, или токарная обработка, включает вращение заготовки, в то время как режущий инструмент удаляет материал для создания цилиндрических или конических форм. Обычно используется для производства валов, штифтов и других цилиндрических деталей.

Процесс: Токарные станки с ЧПУ универсальны и могут выполнять различные операции, такие как подрезка торца, точение и нарезание резьбы.

Шлифование:

Обзор: CNC шлифование — это процесс точной обработки, использующий абразивные шлифовальные круги для удаления материала с заготовки. Обычно применяется для достижения жестких допусков и высокого качества поверхности на закаленных материалах.

Процесс: Шлифовальные станки с ЧПУ могут использоваться для плоского шлифования, круглого шлифования и других специализированных шлифовальных операций.

Сверление:

Обзор: CNC сверление включает создание отверстий в заготовке с помощью вращающихся режущих инструментов. Это фундаментальный процесс обработки, используемый в различных приложениях.

Процесс: Сверлильные станки с ЧПУ могут быть запрограммированы на сверление отверстий разных размеров и глубин в точных местах на заготовке.

Электроэрозионная обработка (EDM):

Обзор: Электроэрозионная обработка использует электрические разряды для удаления материала с заготовки. Она особенно полезна для обработки сложных форм и закаленных материалов.

Процесс: Станки EDM с ЧПУ используют контролируемые электрические разряды между электродом и заготовкой для эрозии материала и создания нужной формы.

CNC швейцарская обработка:

Обзор: швейцарская точная обработка, или швейцарское точение, — это тип точной обработки, хорошо подходящий для небольших, сложных и высокоточных деталей.

Процесс: Заготовка зажимается в цанге и вращается, в то время как режущие инструменты перемещаются по оси Z. Этот вид обработки часто используется для длинных, тонких деталей с жесткими допусками.

CNC винторезная обработка:

Обзор: Индивидуальная винторезная обработка — это универсальный метод точной обработки, используемый для производства токарных деталей. Он подходит для серийного производства небольших и средних деталей.

Процесс: Винторезные станки — это автоматические токарные станки, которые могут выполнять различные операции резания, такие как точение, сверление и нарезание резьбы, за одну установку. Они часто используются для производства винтов, болтов и других резьбовых компонентов.

Микрообработка:

Обзор: Микрообработка включает производство чрезвычайно маленьких деталей и элементов с высокой точностью. Она широко используется в таких отраслях, как электроника, медицина и аэрокосмическая промышленность.

Процесс: Индивидуальная микрообработка использует станки с ЧПУ с высокоточными перемещениями и специализированными режущими инструментами для достижения точности на субмиллиметровом или

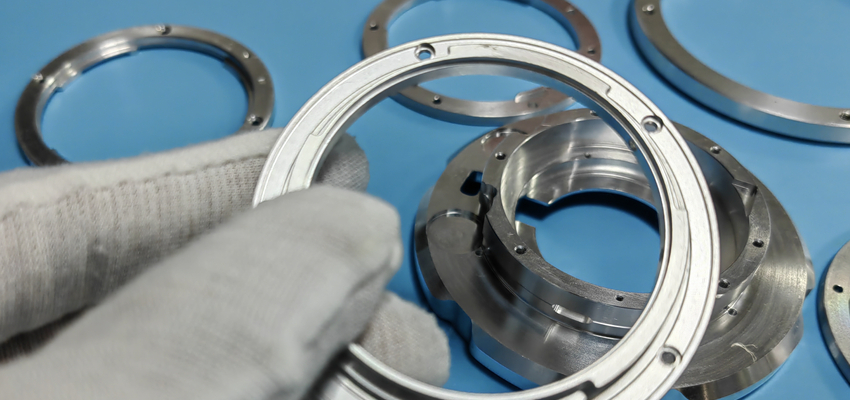

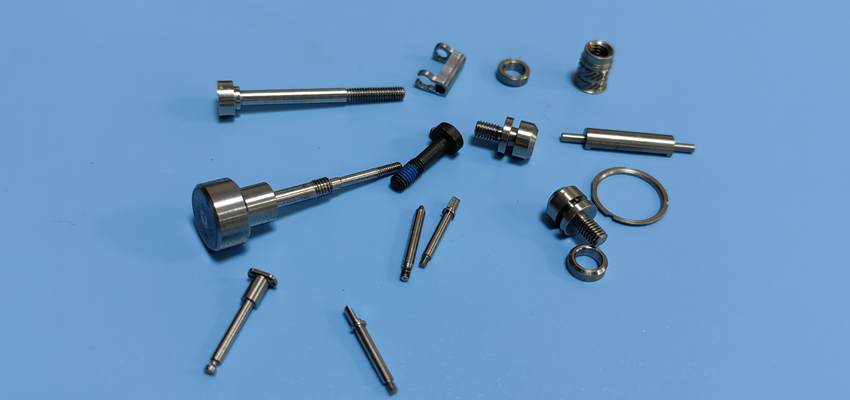

Точная обработка на станках с ЧПУ (CNC) — это универсальный производственный процесс, применимый к широкому спектру материалов. Ниже приведены распространенные материалы, используемые для точной обработки на станках с ЧПУ, сгруппированные по категориям металлов:

Обработка алюминия:

Известный своей легкостью и коррозионной стойкостью, наш процесс изготовления алюминиевых деталей на заказ превосходно справляется с производством точных компонентов для аэрокосмической, автомобильной и электронной промышленности. Наш опыт гарантирует оптимальную производительность и долговечность каждой алюминиевой детали.

Свойства: Легкий, коррозионностойкий, обладает хорошей обрабатываемостью. Широко используется в аэрокосмической, автомобильной и общемашиностроительной областях.

Обработка латуни и меди:

Откройте для себя вневременную привлекательность обработки латуни и меди в Falcon. Наши процессы улучшают проводимость и эстетическую привлекательность этих материалов, производя сложные компоненты в соответствии с вашими спецификациями. Улучшите свои проекты с помощью классической утонченности латуни и меди.

Свойства латуни и меди: Латунь устойчива к коррозии, имеет золотистый вид и хорошую обрабатываемость. Используется для декоративных изделий, электрических компонентов и точных деталей. Медь обладает отличной электропроводностью, коррозионной стойкостью и пластичностью. Обычно используется в электрических компонентах, теплообменниках и соединителях.

Обработка пластиков:

Универсальность в сочетании с точностью в наших услугах по изготовлению пластиковых деталей на заказ. Будь то медицинские устройства или потребительская электроника, Falcon специализируется на производстве нестандартных пластиковых компонентов. Полагайтесь на нас в предоставлении решений, отвечающих уникальным требованиям различных отраслей промышленности, где точность имеет первостепенное значение.

Эти материалы, такие как акрил (PMMA), полиэтилен (PE), полипропилен (PP), нейлон (полиамид), делрин (полиоксиметилен - POM) и другие, охватывают широкий спектр свойств, позволяя точной обработке на станках с ЧПУ удовлетворять конкретным требованиям различных отраслей и применений.

Обработка нержавеющей стали:

Оцените прочность и коррозионную стойкость нержавеющей стали благодаря нашим специализированным процессам обработки. В Falcon мы адаптируем обработку нержавеющей стали в соответствии с самыми высокими стандартами отраслей, где долговечность и точность не подлежат обсуждению. Доверьтесь нам в создании компонентов, способных выдержать испытание временем.

Свойства: Устойчива к коррозии, высокая прочность и долговечность. Обычно используется в медицинских устройствах, автомобильных деталях и аэрокосмических компонентах.

Обработка титана:

Войдите в мир высокопроизводительных материалов с нашими услугами по изготовлению титановых деталей на заказ. Известные своим исключительным соотношением прочности к весу и коррозионной стойкостью, титановые компоненты от Falcon изготавливаются с высокой точностью для применения в аэрокосмической, медицинской и промышленной сферах.

Свойства: Высокое соотношение прочности к весу, коррозионная стойкость и биосовместимость. Широко используется в аэрокосмической отрасли, медицинских имплантатах и высокопроизводительных приложениях.

CNC Precision Machining предлагает сочетание точности, эффективности, экономичности и универсальности, что делает его предпочтительным методом производства в различных отраслях. Эти преимущества способствуют повышению общей производительности и возможности соблюдения строгих требований к качеству.

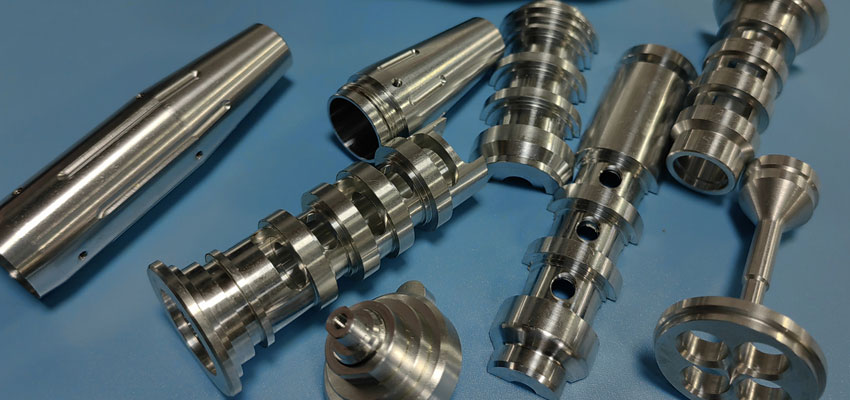

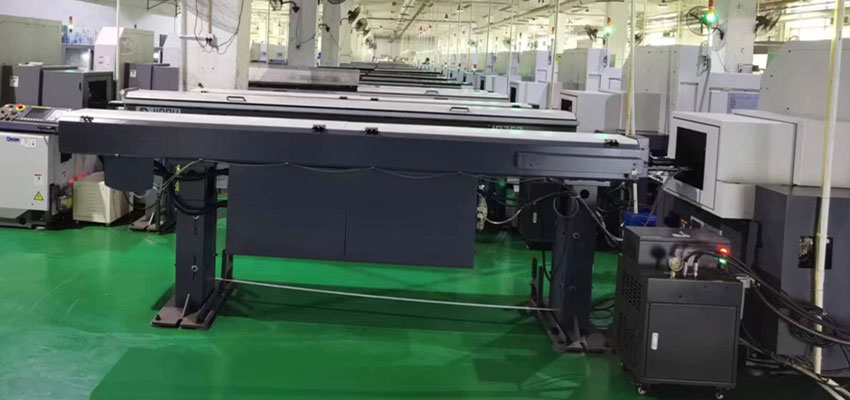

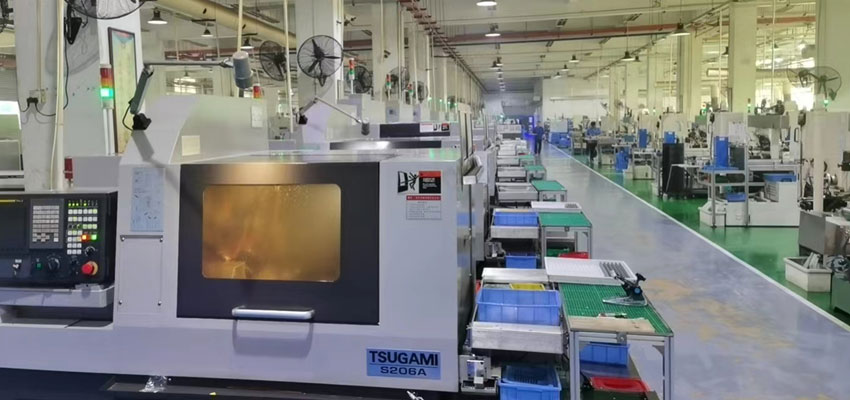

Преимущества CNC Precision Machining многочисленны и способствуют его широкому применению в различных отраслях. Вот некоторые ключевые преимущества:

A. Повышенная точность и стабильность:

Высокая точность: Станки с ЧПУ работают с высокой точностью и могут достигать жестких допусков, гарантируя, что обработанные детали соответствуют заданным спецификациям.

Стабильность: Обработка на станках с ЧПУ обеспечивает стабильные и повторяемые результаты, снижая вариации в качестве производимых деталей.

B. Повышенная эффективность и производительность:

Автоматизация: Станки с ЧПУ автоматизированы, что позволяет работать непрерывно и без присутствия оператора. Это приводит к повышению эффективности производства и снижению потребности в рабочей силе.

Сокращение времени настройки: Станки с ЧПУ можно быстро запрограммировать для различных задач, минимизируя время, необходимое для настройки и переключения между операциями.

Высокие скорости и подачи: Обработка на станках с ЧПУ может выполняться на высоких скоростях, что приводит к более быстрому удалению материала и сокращению производственных циклов.

C. Экономическая эффективность точной обработки:

Снижение отходов и брака: Точность станков с ЧПУ минимизирует ошибки и отходы, сокращая необходимость в переделке и отбракованных материалах.

Снижение затрат на рабочую силу: Автоматизация и работа без наблюдения снижают затраты на рабочую силу по сравнению с ручными процессами обработки.

Универсальность: Станки с ЧПУ могут работать с различными материалами и производить сложные формы, что устраняет необходимость в нескольких специализированных станках и снижает общие затраты.

Оптимизация инструмента: Обработка на станках с ЧПУ позволяет оптимизировать траектории движения инструмента и стратегии резания, продлевая срок службы инструмента и снижая затраты на него.

D. Гибкость и кастомизация:

Универсальные материалы: CNC Precision Machining применим к широкому спектру материалов, включая металлы, пластики и композиты.

Сложные геометрии: Станки с ЧПУ могут производить сложные и замысловатые детали, которые могут быть труднодостижимы или невозможны при использовании традиционных методов.

E. Контроль качества:

Стабильное качество: Обработка на станках с ЧПУ обеспечивает стабильное качество при больших производственных партиях, снижая вероятность дефектов.

Мониторинг качества: Станки с ЧПУ часто оснащены датчиками и системами мониторинга для выявления проблем в реальном времени, что способствует улучшению контроля качества.

F. Адаптивность к изменениям конструкции:

Быстрое прототипирование: Станки с ЧПУ могут использоваться для быстрого прототипирования, что позволяет быстро итерировать и тестировать конструкции.

Изменения конструкции: Изменения в программе обработки могут быть легко внесены, что облегчает адаптацию к изменениям конструкции без значительного простоя.

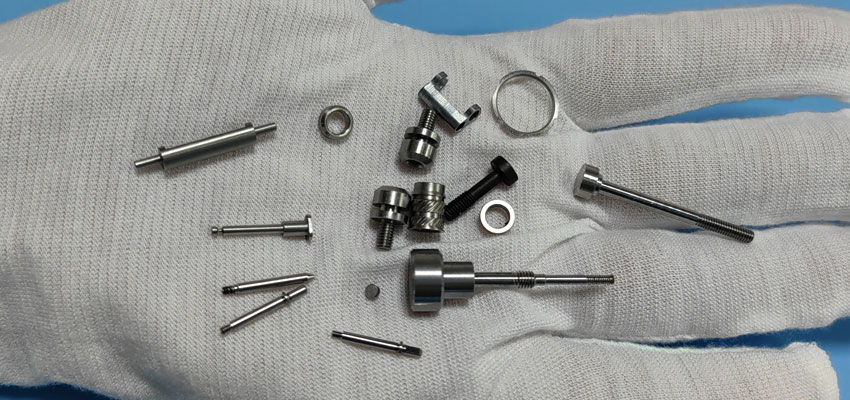

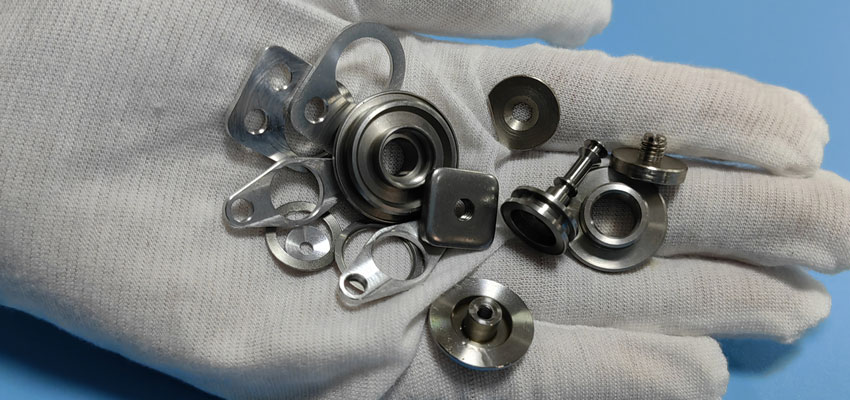

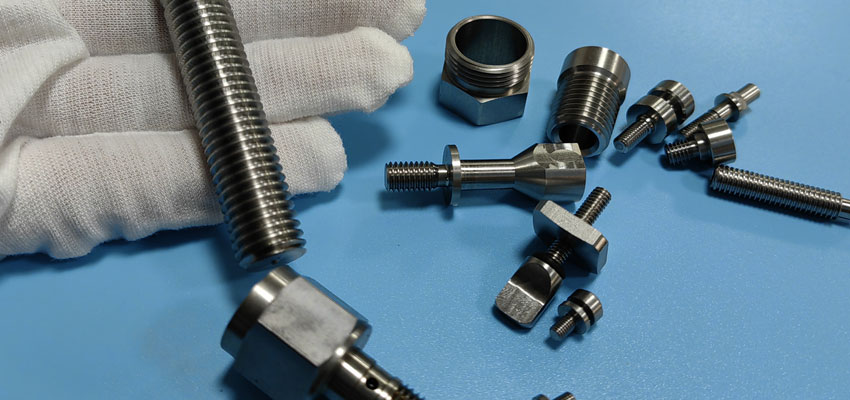

CNC-прецизионная обработка находит широкое применение в различных отраслях промышленности благодаря способности производить точные и сложные компоненты. Вот конкретные применения CNC-прецизионной обработки в указанных отраслях:

Медицинская обработка:

В сфере прецизионной медицинской обработки точность имеет первостепенное значение для жизненно важных инноваций. Falcon CNC-прецизионная обработка устанавливает золотой стандарт для медицинских применений. От сложных хирургических инструментов до критически важных компонентов имплантатов — наша прецизионная инженерия способствует успеху медицинских прорывов, обеспечивая высочайшие стандарты точности и биосовместимости.

Типичные медицинские компоненты, изготавливаемые с помощью CNC-прецизионной обработки:

Имплантаты и протезы: CNC-обработка используется для изготовления сложных и индивидуальных медицинских имплантатов и протезов с высокой точностью.

Хирургические инструменты: Прецизионная обработка применяется для производства хирургических инструментов со сложной геометрией и острыми краями.

Стоматологические компоненты: CNC-обработка используется при производстве зубных имплантатов, коронок, мостов и других стоматологических компонентов.

Автомобильная обработка:

В быстро меняющемся мире автомобильной инженерии точность является движущей силой. Falcon превосходно выполняет CNC-прецизионную обработку для автомобильных применений. От критически важных компонентов двигателя до сложных деталей трансмиссии — наше современное оборудование гарантирует точность и долговечность. Мы способствуем эффективности и производительности автомобилей, помогая нашим партнёрам в автопроме оставаться на передовой инноваций.

Типичные автомобильные компоненты, изготавливаемые с помощью CNC-прецизионной обработки:

Компоненты двигателя: CNC-обработка широко используется для изготовления компонентов двигателя, таких как головки цилиндров, поршни и коленчатые валы, с точными допусками.

Детали трансмиссии: Прецизионная обработка применяется для производства компонентов трансмиссии, шестерен и валов, используемых в автомобильных трансмиссиях.

Шасси и подвеска: CNC-обработка используется для производства сложных и лёгких компонентов шасси, деталей подвески и рулевого управления.

Оптическая обработка:

Прецизионная оптика требует передовых технологий и неукоснительного внимания к деталям. Мы специализируемся на CNC-прецизионной обработке для оптических применений, создавая линзы, зеркала и сложные оптические компоненты. Наша приверженность достижению высочайших стандартов качества поверхности и размерной точности способствует инновациям в области оптических технологий в различных отраслях.

Типичные оптические компоненты, изготавливаемые с помощью CNC-прецизионной обработки:

Производство линз: CNC-прецизионная обработка применяется при производстве оптических линз с точными кривизнами и качеством поверхности.

Прецизионная оптика: CNC-станки используются для изготовления различных оптических компонентов, включая зеркала, призмы и фильтры.

Компоненты камер: Прецизионная обработка используется для производства компонентов камер с жесткими допусками для электронной и оптической промышленности.

Обработка потребительской электроники:

В динамичном мире потребительской электроники точность является синонимом удовлетворения пользователей. Falcon Swiss превосходно выполняет CNC-прецизионную обработку для применений в потребительской электронике. От сложных компонентов для смартфонов до сложных деталей для носимых устройств — наша прецизионная инженерия гарантирует, что ваши электронные устройства будут выделяться своим качеством, надежностью и производительностью.

Типичные электронные компоненты, изготавливаемые с помощью CNC-прецизионной обработки:

Компоненты смартфонов: CNC-обработка используется при производстве компонентов смартфонов, включая металлические корпуса, кнопки и модули камер.

Детали компьютеров: Прецизионная обработка применяется при изготовлении компьютерных компонентов, таких как радиаторы, разъемы и корпуса жестких дисков.

Носимые устройства: CNC-обработка используется для создания точных компонентов при производстве носимых электронных устройств.

Обработка машин & оборудования:

Основа промышленности лежит в надежных машинах и оборудовании. Выберите нас в качестве партнера по CNC-прецизионной обработке в этой области. От производственного оборудования до компонентов промышленных машин — наш опыт гарантирует, что ваши машины будут работать с оптимальной точностью и эффективностью. Доверьтесь нам, чтобы способствовать надежности и долговечности вашего промышленного оборудования.

Типичные механические компоненты, изготавливаемые с помощью CNC-прецизионной обработки:

Промышленные машины: CNC-прецизионная обработка применяется при производстве различных компонентов для промышленных машин, включая шестерни, валы и корпуса.

Изготовление штампов и пресс-форм: CNC-станки используются при изготовлении форм, штампов и инструмента для различных производственных процессов.

Сельскохозяйственное оборудование: CNC-обработка применяется при производстве компонентов для сельскохозяйственной техники, таких как детали тракторов и навесное оборудование.

Эти применения демонстрируют универсальность CNC-прецизионной обработки в различных отраслях, где эта технология используется для производства высококачественных, индивидуальных и сложных компонентов с жесткими допусками. Способность работать с различными материалами делает CNC-обработку ценным и широко используемым методом производства в современном промышленном ландшафте.

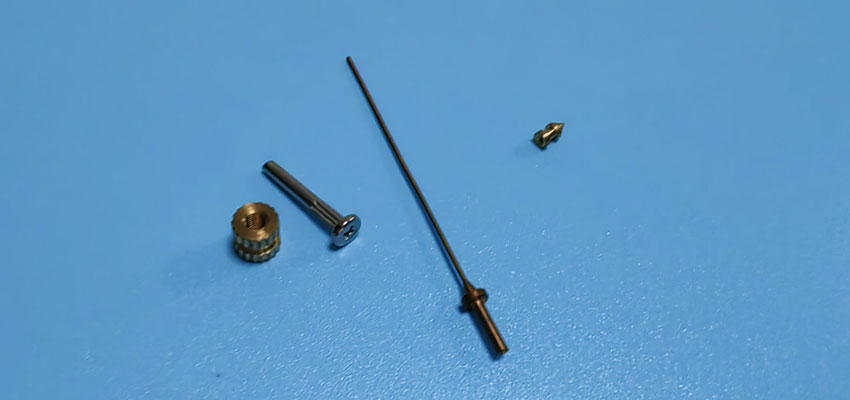

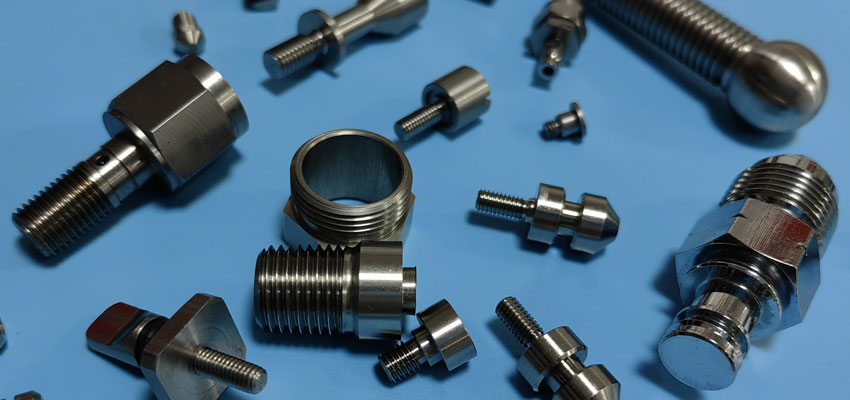

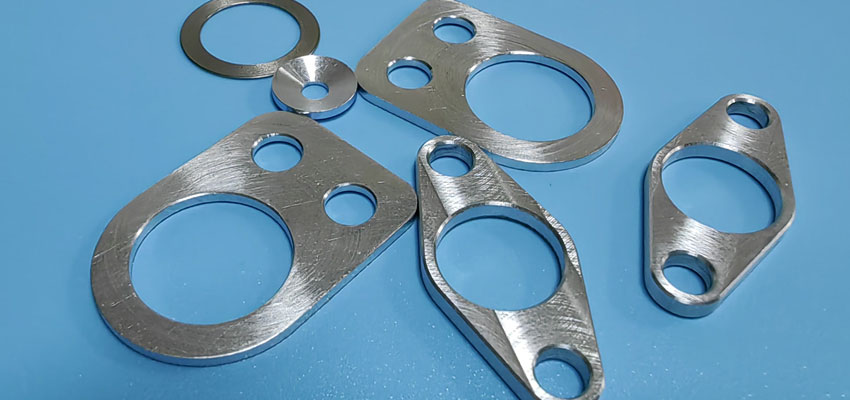

Допуски при точной обработке на станках с ЧПУ могут варьироваться в зависимости от таких факторов, как конкретный процесс обработки, тип используемого материала и сложность детали. Допуски задаются для обеспечения соответствия обработанных деталей требуемой размерной точности. Ниже приведены общие рекомендации для распространенных классов точности при обработке на станках с ЧПУ:

1. Стандартные допуски:

Общая обработка: от ±0,005 дюйма (±0,13 мм) до ±0,001 дюйма (±0,025 мм)

Высокоточная обработка: от ±0,0005 дюйма (±0,0127 мм) до ±0,0001 дюйма (±0,0025 мм)

Качество поверхности:

2. Ra (средняя шероховатость):

Обычно варьируется от 32 до 63 микродюймов (от 0,8 до 1,6 микрометра), но может быть меньше для определенных применений.

Rz (средняя максимальная высота): часто указывается для определенных ответственных поверхностей.

3. Допуски расположения:

В зависимости от размера элемента: значения допусков могут задаваться как функция размера обрабатываемого элемента. Меньшие элементы могут иметь более жесткие допуски расположения.

4. Геометрические допуски:

Концентричность, параллельность, перпендикулярность: обычно задаются в диапазоне от ±0,001 дюйма (±0,025 мм) до более жестких допусков в зависимости от применения.

5. Цилиндричность:

Часто задается в диапазоне ±0,001 дюйма (±0,025 мм) или жестче.

Допуски биения:

6. Радиальное биение, осевое биение:

Обычно задаются в диапазоне от ±0,001 дюйма (±0,025 мм) до ±0,0001 дюйма (±0,0025 мм) в зависимости от применения.

7. Допуски отверстий:

Диаметр отверстия: в зависимости от размера отверстия допуски могут варьироваться от ±0,001 дюйма (±0,025 мм) до ±0,0001 дюйма (±0,0025 мм). Классы H7, H8, H9: часто используются для задания допусков отверстий.

8. Допуски резьбы:

Унифицированный стандарт резьбы (UTS): допуски задаются классом резьбы, например 2A, 3A для наружной резьбы и 2B, 3B для внутренней резьбы.

Важно отметить, что это общие рекомендации, и конкретные требования к допускам должны определяться исходя из инженерных и функциональных требований к детали. Инженеры-конструкторы тесно сотрудничают с операторами станков и производителями, чтобы определить подходящие допуски для каждого элемента детали, учитывая такие факторы, как материал, функция, требования к сборке и ограничения по стоимости. Более жесткие допуски обычно требуют более точных процессов обработки и могут включать дополнительные меры контроля и обеспечения качества.
